三位滚轮式机械进位计数机构结构

项目分类:通用机械零部件 发布时间:2024-12-23 ID:864083
  • 三位滚轮式机械进位计数机构结构
  • 三位滚轮式机械进位计数机构结构
  • 三位滚轮式机械进位计数机构结构
  • 三位滚轮式机械进位计数机构结构
  • 三位滚轮式机械进位计数机构结构
  • 三位滚轮式机械进位计数机构结构

  这套三位滚轮式机械计数机构,核心应用场景覆盖工业生产流水线计件、民用设备计量、老式机电设备运行计数等多个领域,完全依靠纯机械结构实现数值累加,无需额外供电或电子元件介入,在强电磁干扰、高湿高粉尘、极端温度等电子计数装置无法稳定工作的工况下,依然可以保持可靠的计数精度。从实际用途来看,这类机构常被集成在老式机床的行程计数模块、加油机的流量计数单元、机械式电度表的数值显示端、输送带的产品计件组件中,依靠设备自身的往复运动或旋转动作驱动计数轮进位,不需要额外配置动力源,整体结构的容错率远高于同规格的电子计数方案。

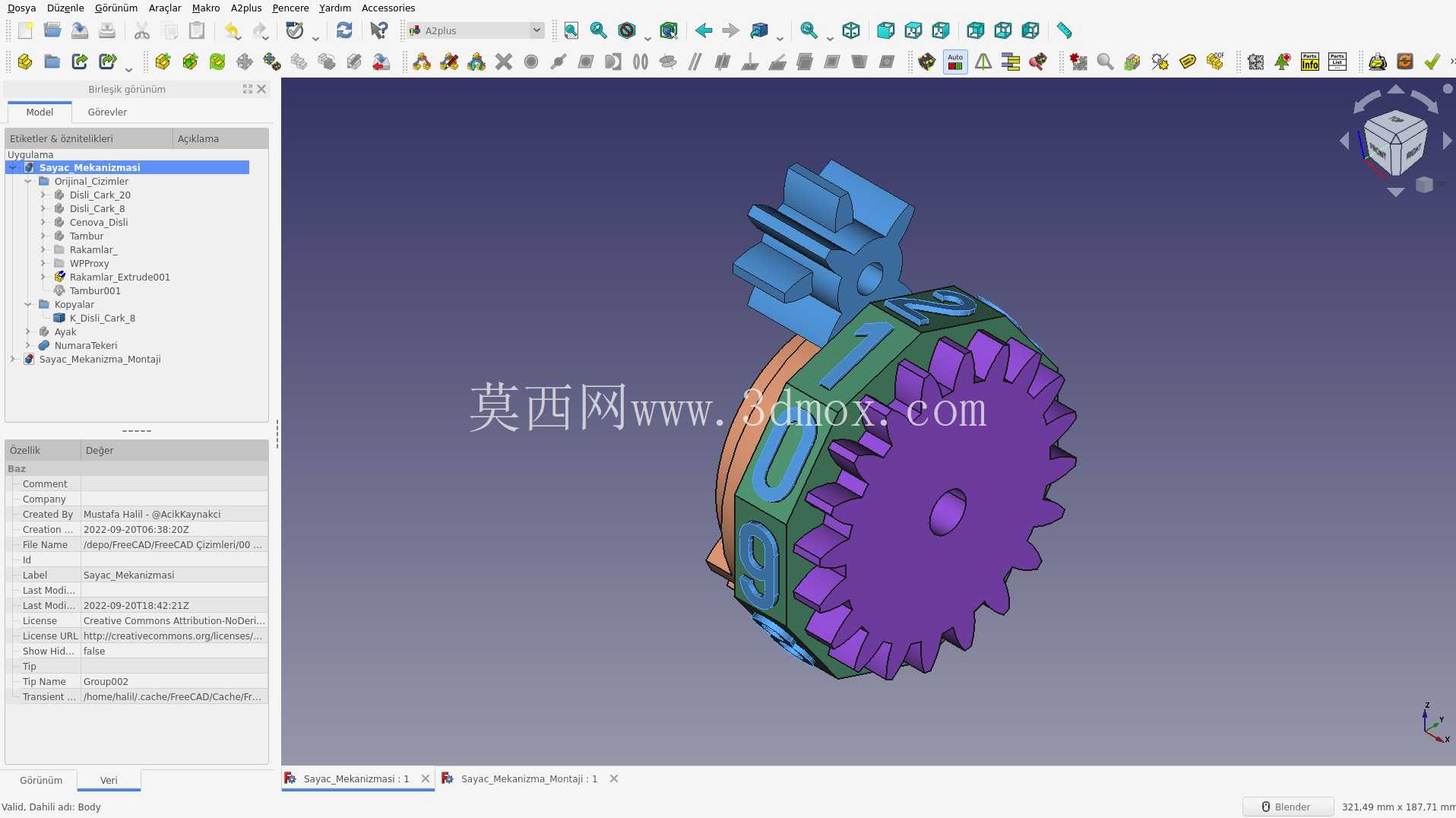

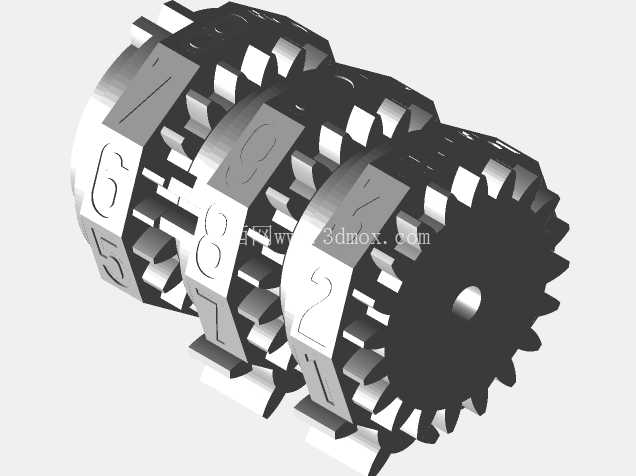

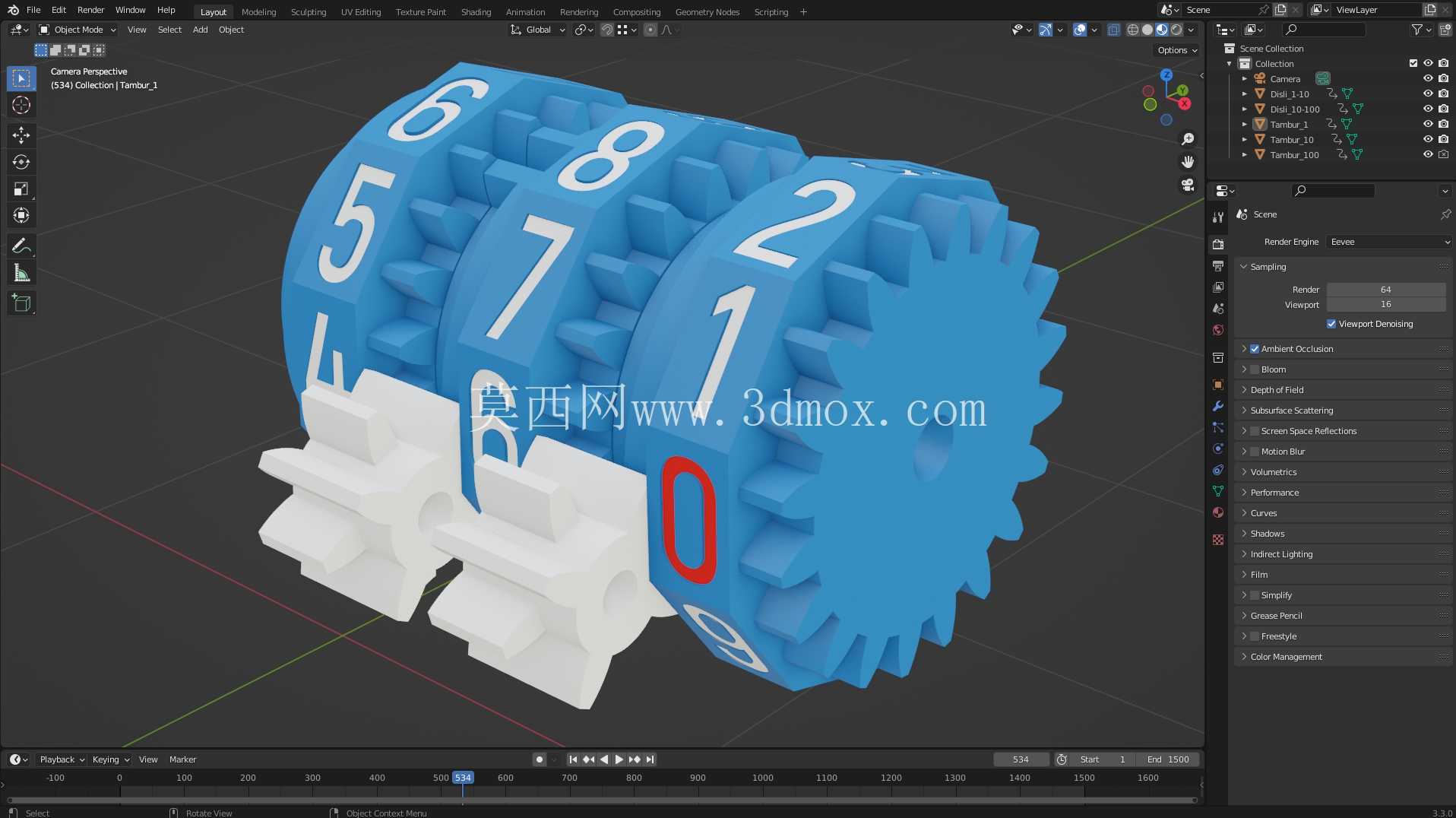

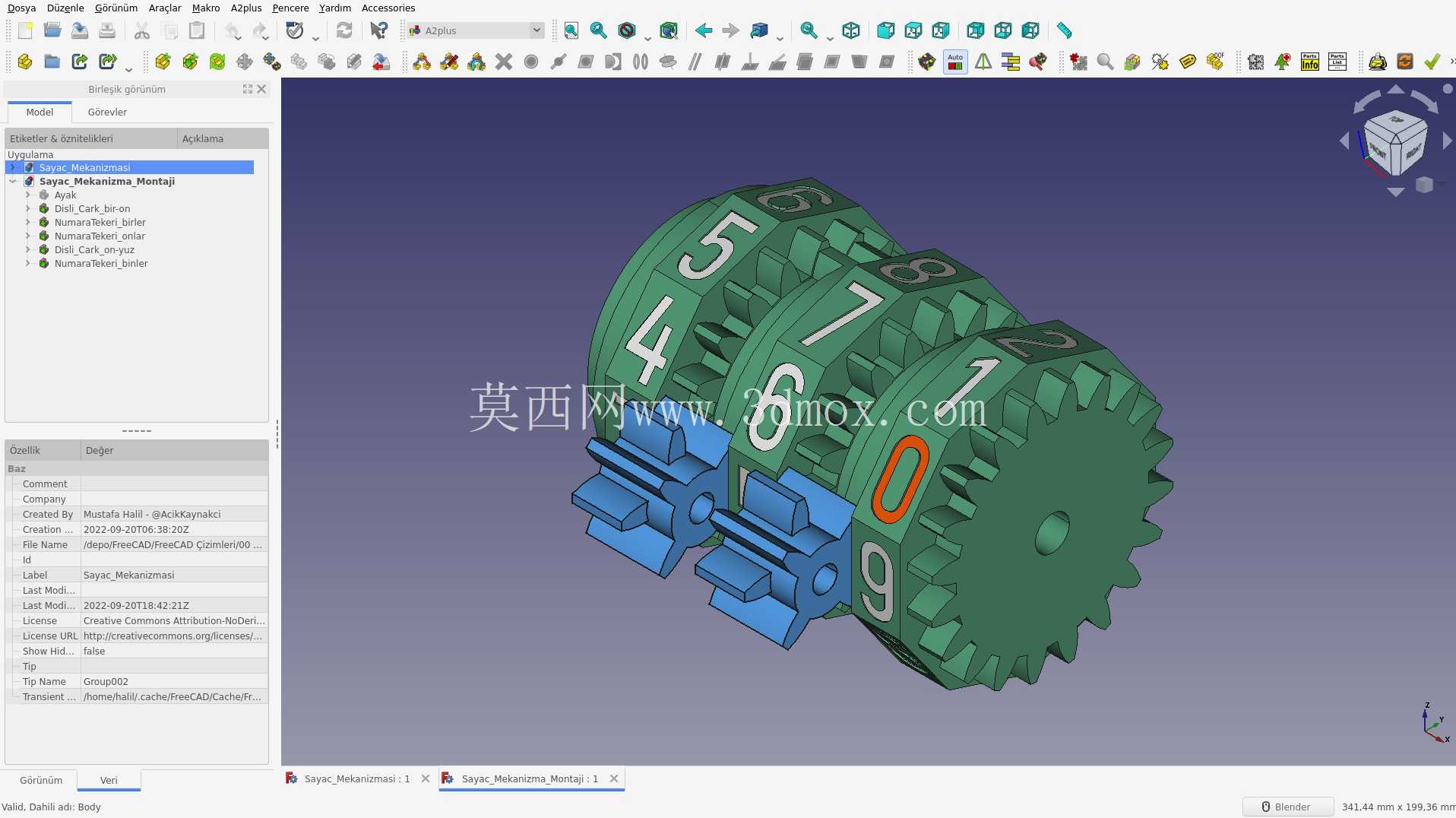

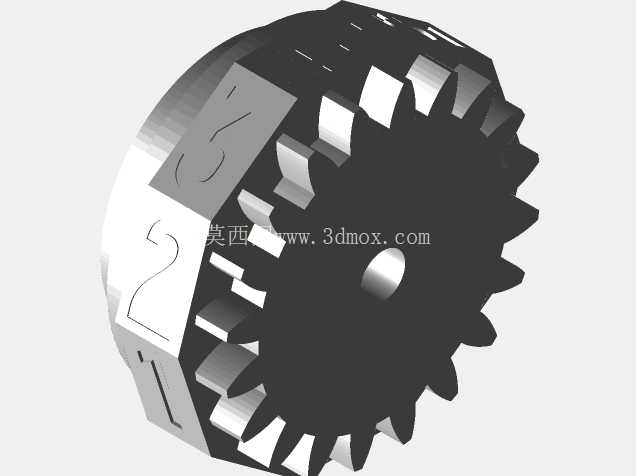

  从功能特性上看,该机构采用三位十进制滚轮布局,最右侧滚轮为个位计数轮,每完成一次驱动动作即转动一个数字位,当个位滚轮完成0-9的整周转动时,通过轮侧的进位拨齿带动中间十位滚轮转动一个数字位,同理十位滚轮完成整周转动后带动百位滚轮进位,三个滚轮的数字面均做了凸起式字符设计,字符高度适配常规观察距离,不需要额外放大即可清晰读取当前计数值,滚轮的定位依靠底部的白色棘爪结构实现,每转动一个数字位,棘爪就会卡入滚轮侧面的定位齿槽中,避免滚轮因设备振动出现自由转动导致的计数偏差,整套机构的进位间隙控制在0.1个齿距范围内,不会出现跳位、卡滞的问题。

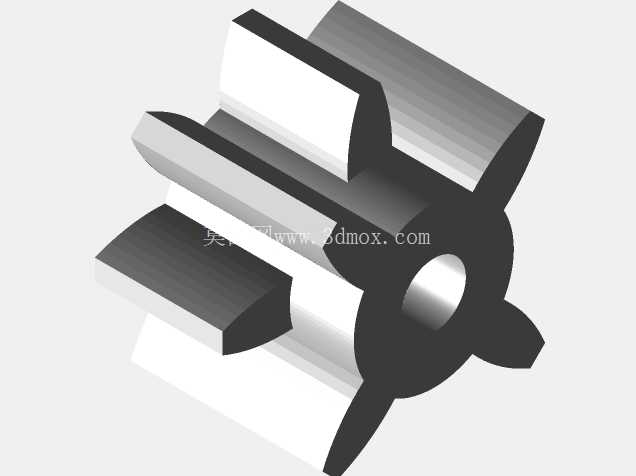

  设计思路上,这套结构优先考虑了长期免维护的使用需求,所有啮合齿面均做了等模数等压力角的参数匹配,滚轮与棘爪的接触位置设计了微小的卸荷斜面,减少长期往复运动带来的齿面磨损,三个计数滚轮采用同轴串联布局,共用一根中心支撑轴,轴与滚轮内孔的配合间隙控制在H7/g6的间隙配合区间,既保证滚轮转动灵活,又不会出现径向窜动影响数字对齐。进位拨齿的位置做了偏置设计,只有当低位滚轮转动到9与0的交界位置时,拨齿才会与高位滚轮的进位齿接触,其余时间高低位滚轮完全脱离接触,避免非进位阶段高位滚轮被误带动,底部的棘爪采用弹性压合设计,依靠自身的结构形变提供卡紧力,不需要额外加装弹簧元件,减少了易损件数量。

  从外形尺寸与安装边界来看,整套机构的横向总宽度适配三位数字的显示需求,单个滚轮的外径根据字符大小确定,轮齿的齿顶圆直径略大于字符所在的圆柱面直径,避免安装时字符面与周边护板发生摩擦。安装时仅需要固定底部的棘爪基座与中心支撑轴的两端即可,驱动输入端直接对接个位滚轮的输入齿,不需要额外设计传动换向结构,整体的安装厚度控制在较小范围内,可以嵌入到各类设备的面板内部,仅露出数字显示窗口即可,安装孔位采用对称布局,适配不同设备的面板开孔尺寸,不需要对原有设备结构做大幅改动即可完成集成。实际装配时需要注意棘爪与滚轮齿槽的啮合深度,啮合过深会导致转动阻力过大,啮合过浅则容易出现跳位,一般控制啮合深度为齿高的三分之一即可保证运行可靠,中心轴的两端需要做轴向限位,避免滚轮串动导致进位拨齿对位偏差,长期运行时仅需要在轴孔配合位置添加少量润滑脂即可,不需要频繁维护。
