多片式湿式摩擦离合器三维结构设计

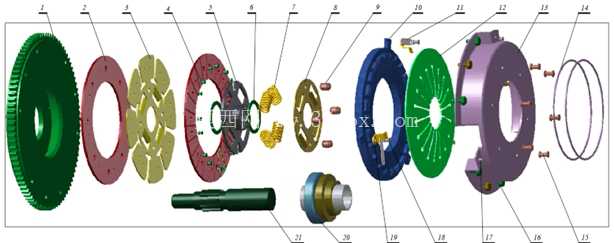

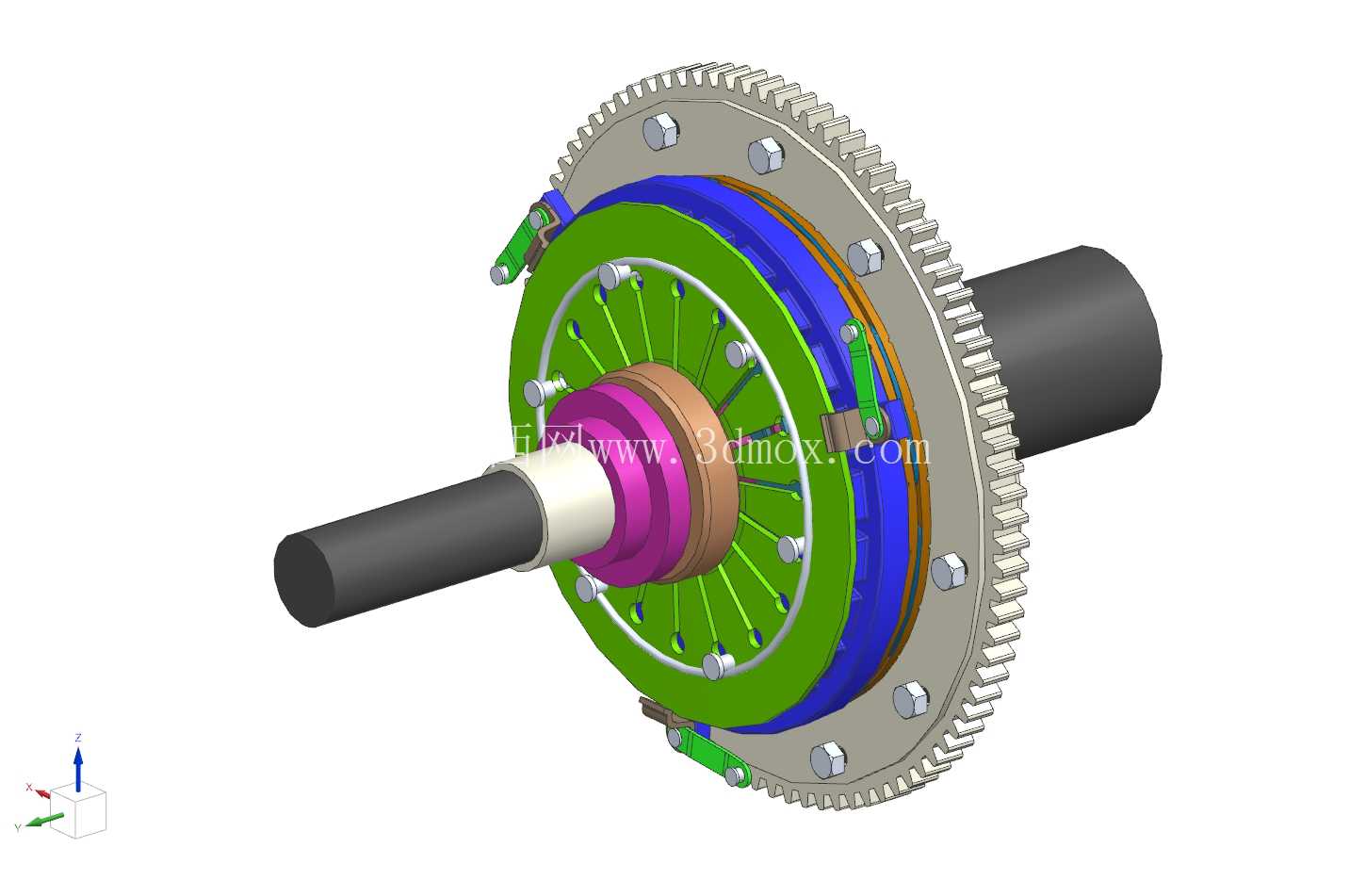

　　这套离合器结构主要面向需要频繁启停、平稳接合动力的传动场景，在工程机械、商用车传动系统、工业机床主轴传动单元中都有广泛适配空间，核心作用是在动力输入与输出端之间实现可控的扭矩传递与切断，避免动力源带载启动造成的冲击损伤，同时可在传动系统过载时通过摩擦片打滑实现过载保护，保护后端传动部件不受冲击载荷破坏。从结构布局来看，该离合器采用径向分层的多片摩擦副设计，最外侧集成传动齿圈，可直接与启动端驱动齿轮啮合实现动力输入，中间轴段作为扭矩输出端与下游传动轴通过花键或过盈配合连接，整体轴向尺寸紧凑，径向安装边界可根据配套传动箱的内腔尺寸做适配调整，安装时需保证输入齿圈与驱动齿轮的啮合侧隙在0.15-0.3mm区间，输出轴与下游传动部件的同轴度公差控制在0.05mm以内，避免运转过程中出现偏载导致摩擦片异常磨损。

　　设计过程中优先考虑了摩擦副的散热与压力均匀性，摩擦片组沿周向均匀布置压紧弹簧，沿圆周方向每15度设置一组压紧单元，保证接合过程中摩擦片端面受力均匀，不会出现局部偏磨导致的扭矩传递能力下降；摩擦片之间预留0.2-0.3mm的分离间隙，保证离合器分离状态下摩擦片完全脱开，不会出现带排扭矩造成功耗上升与异常发热。外侧的压盘与壳体采用高强度合金结构钢材质，表面做渗碳淬火处理，保证齿圈啮合部位的接触强度与压盘的抗变形能力，摩擦片基片采用65Mn弹簧钢冲压成型，表面烧结铜基摩擦材料，兼顾摩擦系数稳定性与耐磨性能，在额定扭矩工况下摩擦系数稳定在0.35-0.4区间，可满足长时间滑摩工况下的性能稳定性。

　　结构上还集成了分离拨叉的安装位，沿压盘周向布置三个拨叉驱动点，分离时拨叉推动压盘轴向移动，压缩压紧弹簧即可实现摩擦片组的分离，动作行程控制在3-5mm即可实现完全分离，驱动负载小，可适配气动、液压、机械多种操纵方式。建模过程中对所有运动部件做了干涉检查，确认分离、接合全行程内各部件无运动干涉，螺栓连接部位的预紧力按照摩擦副所需正压力做了匹配计算，保证在最大传递扭矩工况下连接螺栓不会出现松动，壳体上预留的散热槽可在运转过程中带动周边空气流动，带走摩擦副产生的热量，避免长时间滑摩导致摩擦材料过热失效。

　　针对不同的扭矩传递需求，该结构可通过调整摩擦片的数量、压紧弹簧的刚度来适配不同的额定扭矩区间，无需改动整体安装边界即可实现系列化衍生，可覆盖从几十牛米到上千牛米的扭矩传递需求，适配不同功率等级的动力传动系统。
