工业风机入口导叶式气流调节装置

项目分类:通用机械零部件 发布时间:2024-12-23 ID:864106
  • 工业风机入口导叶式气流调节装置
  • 工业风机入口导叶式气流调节装置
  • 工业风机入口导叶式气流调节装置
  • 工业风机入口导叶式气流调节装置
  • 工业风机入口导叶式气流调节装置
  • 工业风机入口导叶式气流调节装置
  • 工业风机入口导叶式气流调节装置
  • 工业风机入口导叶式气流调节装置

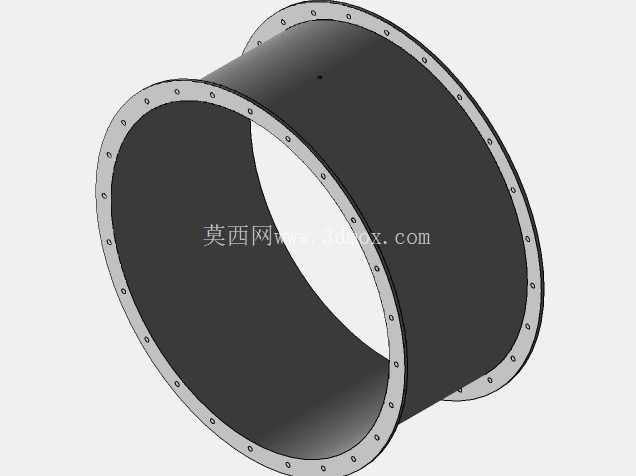

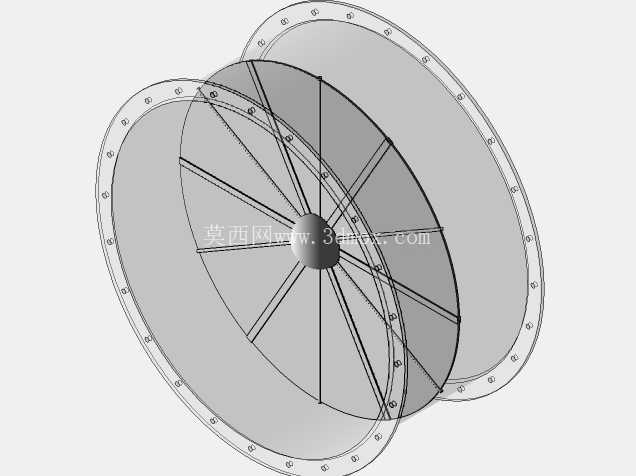

  在大型工业通风、锅炉引送风、矿井排风、化工尾气输送这类大流量风机系统的现场运维里,入口端的气流状态直接决定了整组风机的运行负载与能耗表现,这款入口叶片阻尼装置,就是针对风机入口预旋调节需求设计的核心配套部件。从结构设计逻辑来看,整个装置采用双法兰对接的圆盘式主体结构,外圈法兰沿圆周均匀布置螺栓通孔,可直接匹配对应通径的风机入口风管法兰,安装时不需要额外改造原有风管走向,仅需在风机入口段预留对应轴向安装空间即可,法兰端面的密封槽可适配常规石棉橡胶或金属缠绕垫片,避免风管连接处的漏风损失。

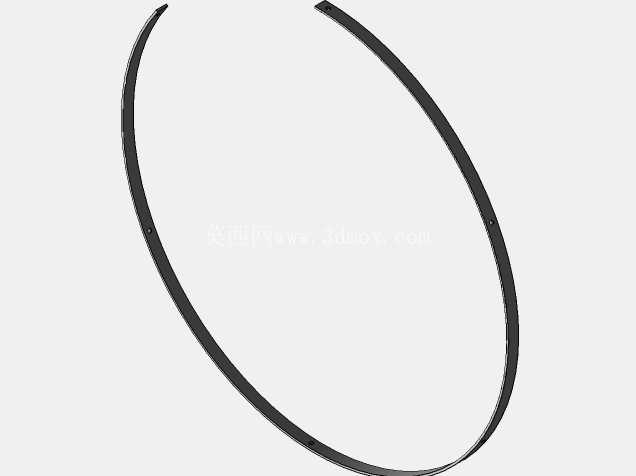

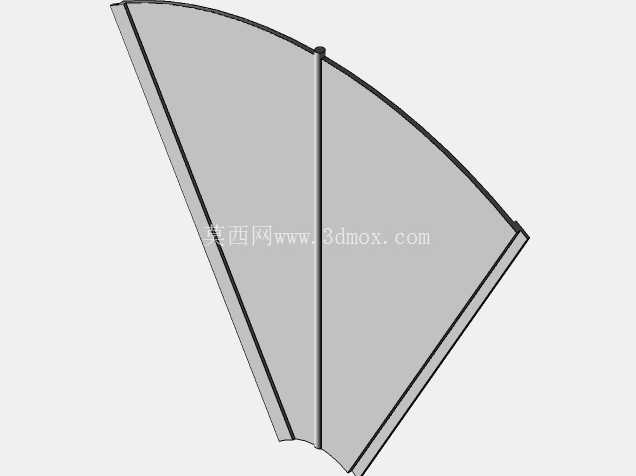

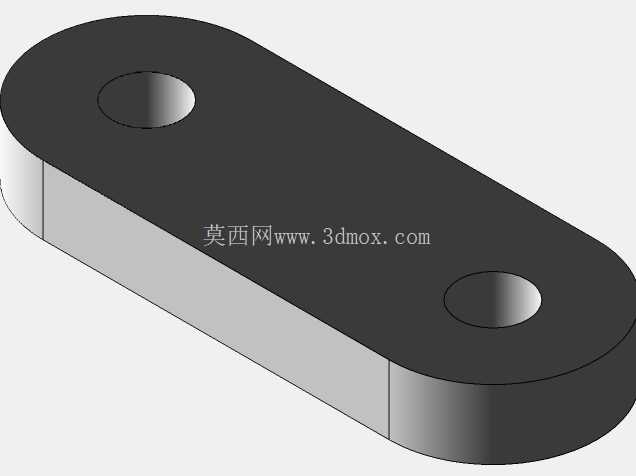

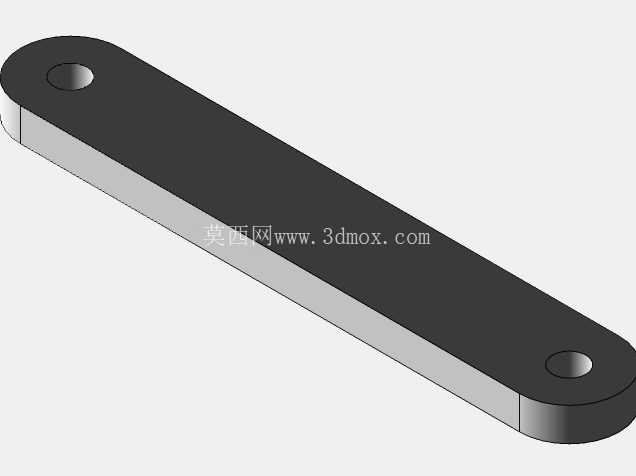

  装置内部的调节叶片沿轮毂呈辐射状均匀排布,每片叶片的转轴均延伸至外圈壳体内部的联动环结构,通过外置的执行器驱动联动环转动,即可同步带动所有叶片绕自身转轴偏转,实现0到90度范围内的开度连续调节,这种同步联动的结构设计,能保证所有叶片的偏转角度完全一致,避免不同叶片开度偏差造成的入口气流紊流,减少气流脉动带来的风机叶轮振动问题。不同于传统的入口节流挡板,这款叶片阻尼装置的叶片采用翼型截面设计,在偏转过程中可以顺着气流方向引导空气产生与风机叶轮旋转方向匹配的预旋速度,当系统需要降低风机输出风量时,不需要通过关小风门增加风阻来节流,而是通过调整叶片角度改变入口气流的入射方向,降低叶轮入口处的气流相对速度,直接减少风机轴功率输入,实际工况测算下,相比传统挡板节流调节,采用这种预旋式叶片阻尼装置可在部分负荷工况下降低15%到30%的风机运行能耗,同时还能避免小开度下挡板节流产生的强气流噪声。

  在结构强度设计上,叶片本体采用薄钢板压型后焊接加强筋的结构,轮毂位置采用整体铸钢件加工,保证叶片在高速气流冲击下不会产生形变或共振,叶片转轴位置设置有自润滑铜套轴承,不需要频繁加注润滑脂即可长期在含尘气流环境下稳定运行,转轴穿出壳体的位置设置有多层密封填料,避免风管内的带尘气体泄漏到外部环境。从安装边界来看,整个装置的轴向尺寸仅为同通径风管直径的1/5左右,不会过多占用风管管线的布置空间,法兰的螺栓孔间距、通径尺寸完全匹配常规通风管道的国标法兰规格,不管是新建风机系统的配套安装,还是老旧风机系统的节能改造,都可以直接替换原有入口段的短接风管,不需要对周边管线做大规模调整。

  实际应用场景中,这类装置除了配套常规离心风机使用,也可应用在大型冷却塔风机、隧道射流风机、除尘系统引风机的入口端,通过调节叶片开度匹配不同工况下的风量需求,比如除尘系统在不同产尘点同时工作的数量变化时,可通过调整阻尼器开度调整系统总风量,避免风机长期满负荷运行造成的电能浪费;锅炉送风系统则可根据锅炉负荷变化调整入口叶片角度,精准匹配燃烧所需的送风量,提升燃烧效率。在建模细节处理上,整个装置的所有配合面均按照实际加工公差做了适配,法兰螺栓孔的位置度、叶片转轴的同轴度、联动环的配合间隙都完全参照实际加工工艺要求设置,可直接用于后续的工程出图、结构校核或者3D打印样件验证,叶片的翼型截面曲线完全符合气动设计要求,导入流体仿真软件后可直接开展不同开度下的气流流场模拟,不需要额外做模型简化处理。
