框架式集成制氧机组结构设计方案

项目分类:通用机械零部件 发布时间:2024-12-23 ID:864101
  • 框架式集成制氧机组结构设计方案
  • 框架式集成制氧机组结构设计方案
  • 框架式集成制氧机组结构设计方案
  • 框架式集成制氧机组结构设计方案
  • 框架式集成制氧机组结构设计方案

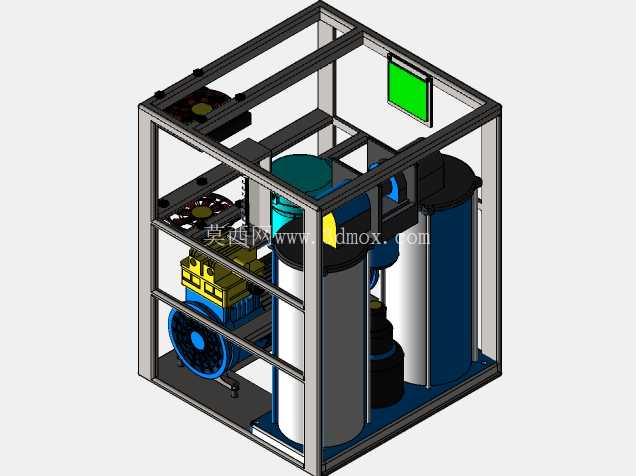

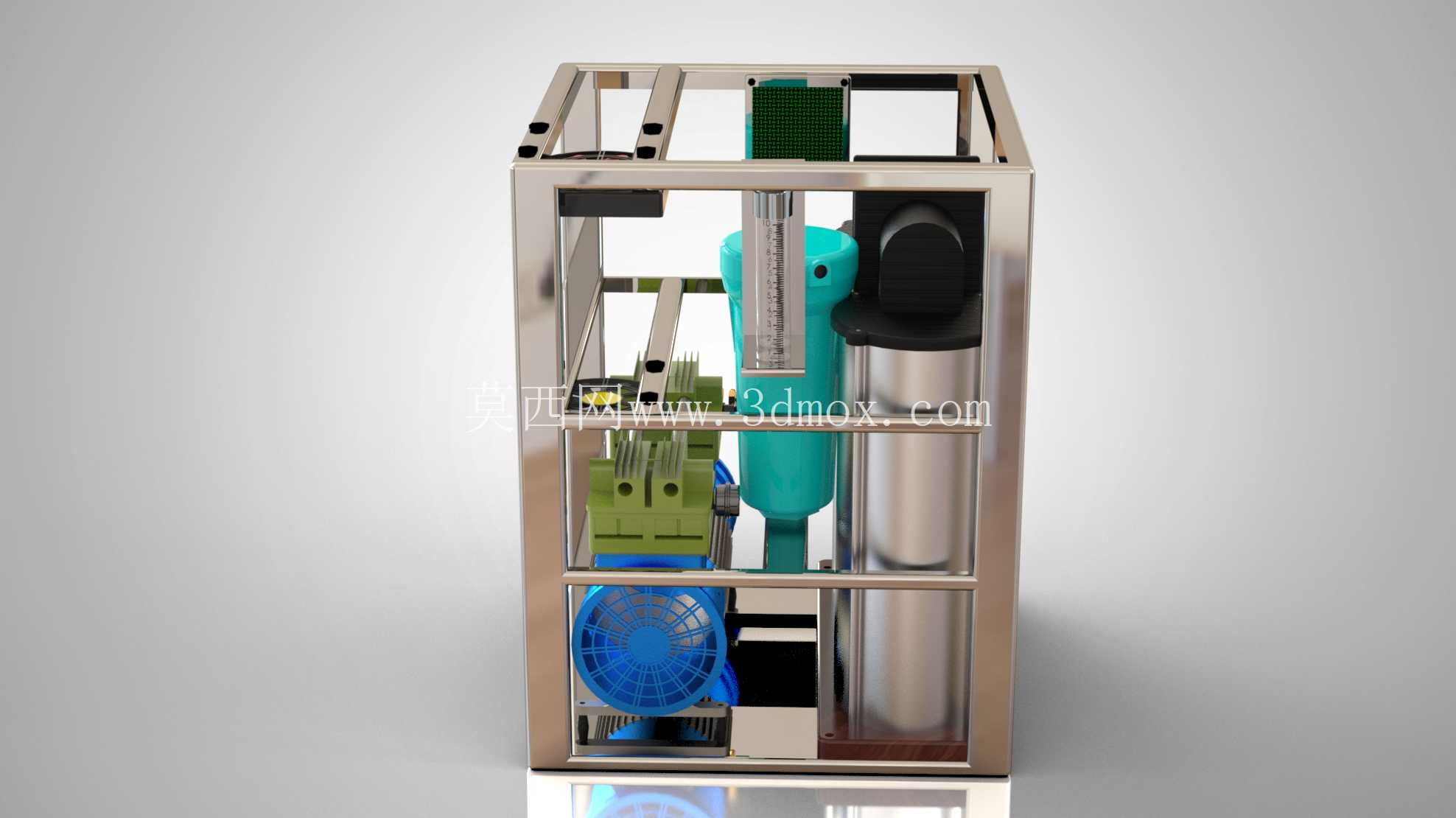

  这套制氧机组采用开放式铝型材框架搭建主体承载结构,所有功能部件均集成在框架内部,无需额外做外部防护壳体,既方便日常运维时快速拆解检查各部件状态,也能在设备运行时保证内部空气流通,给动力部件提供足够的散热空间。从实际应用场景来看,这类小型集成制氧设备既可以作为小型诊所、高原旅居点的固定供氧源,也能加装移动脚轮后作为临时氧源,适配野外作业、应急救援等需要快速部署的场景,相比大型分体式制氧系统,它的占地面积更小,安装时不需要提前做复杂的地基规划,只需要预留出正面操作空间和侧面的检修通道即可,整体安装边界控制在1立方米左右的立方体空间内,对安装场地的层高要求不高,普通室内层高即可满足部署需求。

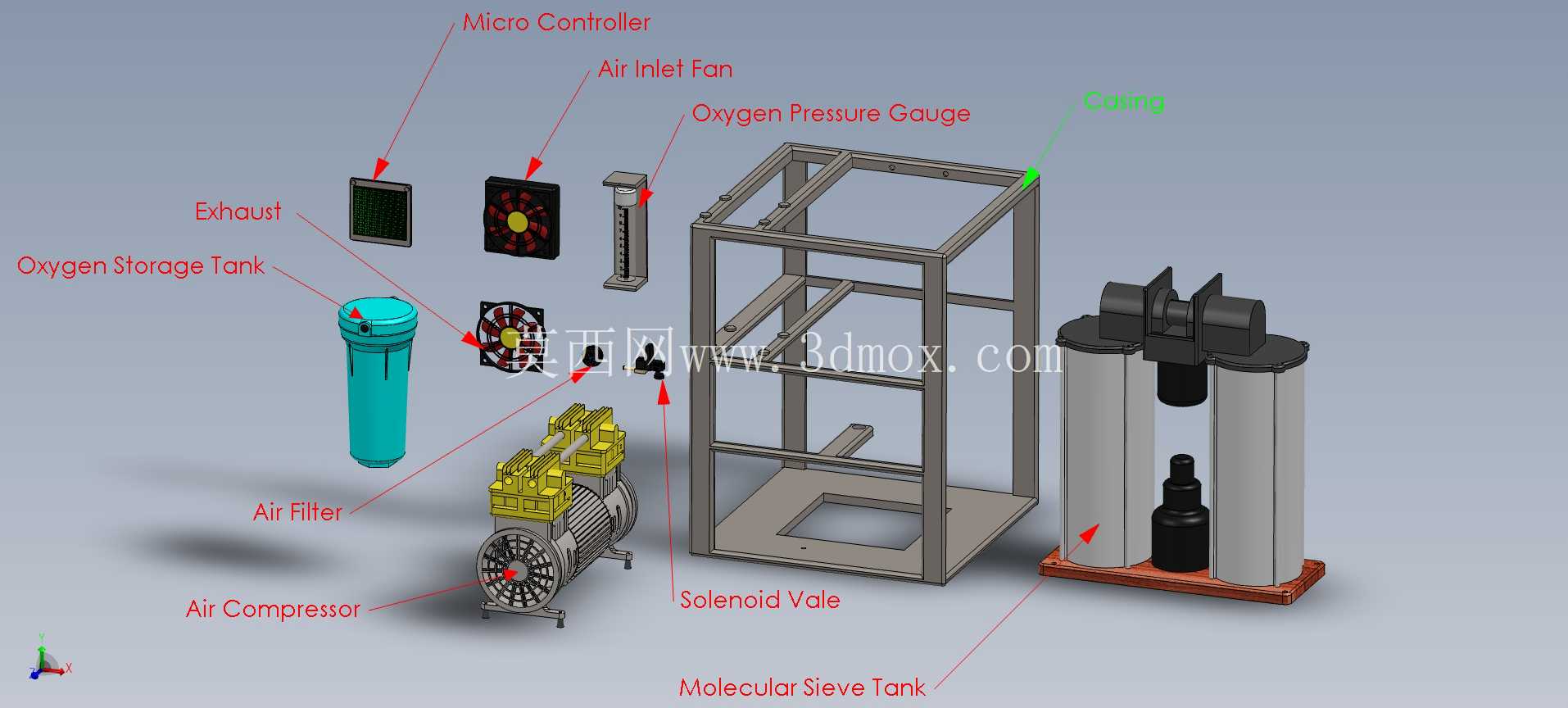

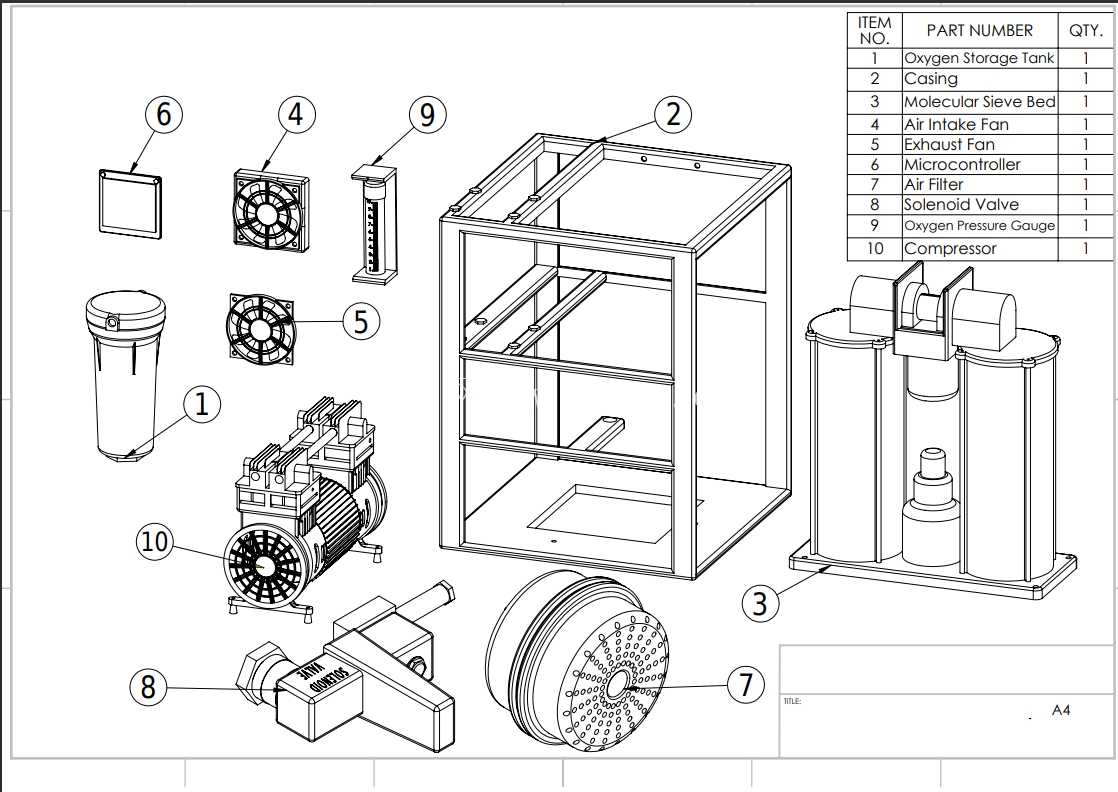

  设备的功能布局完全按照制氧工艺流程的走向排布,底层靠近框架侧边的位置布置空气压缩单元,压缩单元采用减震脚垫与框架型材连接,避免运行时的振动传递到整个机架引发共振,压缩单元输出的压缩空气先经过前置过滤组件去除空气中的液态水、大颗粒粉尘杂质,再送入中部的吸附塔组完成氧氮分离,吸附塔采用立式圆柱结构固定在框架中部的承重横梁上,两个吸附塔交替进行吸附、解吸流程,保证氧气输出的连续性,分离出的氧气经过顶部的储气缓冲单元稳压后,从设备侧部的输出接口送出,整套管路采用硬管搭配快插接头连接,减少管路弯折带来的气阻损耗。

  设计时优先考虑了部件的维护可达性,所有需要定期更换滤芯、检查运行状态的部件,都布置在靠近框架外侧的位置,不需要拆解其他核心部件就能完成日常维护操作,框架顶部预留了显示屏安装位,可直接嵌入安装运行状态监控屏,实时显示当前氧气浓度、输出压力、设备运行时长等参数,屏幕的安装角度做了轻微倾斜,方便操作人员站在设备正面就能清晰读取参数。框架的型材连接处采用标准角件连接,所有连接孔位都做了公差匹配,装配时不需要额外做焊接加工,依靠标准紧固件就能完成整机组装,既降低了加工成本,也方便后期根据需求调整内部部件的安装位置,适配不同规格的压缩单元、吸附塔组件。

  在管路布局设计上,将高压气管路和低压控制线路分开布置在框架两侧的型材槽内,避免管路和线路交叉干扰,也减少高压气体泄漏时对线路造成的影响,压缩单元的散热风扇出风口正对框架侧面的通风间隙,运行时产生的热量可以直接排出框架外,不会在机架内部积热导致吸附塔工作温度异常升高,影响制氧效率。吸附塔的固定支架做了腰型孔设计,装配时可以根据塔体的实际尺寸微调安装位置,补偿零部件加工带来的尺寸误差,设备底部的框架横梁做了加强处理,能够承受压缩单元运行时的持续振动载荷,长期运行也不会出现框架变形的问题。

  从结构设计的合理性来看,这套集成式布局省去了传统制氧设备分体安装时的现场管路焊接、布线工作,整机在生产车间完成总装调试后,运输到现场只需要连接电源和输出管路就能投入使用,大幅降低了现场安装的技术门槛,也减少了现场安装不当带来的漏气、管路共振等问题。框架的顶部预留了吊装孔位,方便设备转运时用吊装设备整体搬运,不需要拆解内部部件,对于需要频繁转场的使用场景来说,这种集成结构的适配性更强。
