蜗轮蜗杆式机械夹持爪结构设计

　　这款蜗轮蜗杆驱动的机械夹持爪，主要面向小型自动化生产线的工件抓取、教学实验平台的机械执行端搭建、以及小型搬运设备的末端执行机构替换场景，在轻工产品分拣、小尺寸零件上下料、实验室物料转运等场景中都能适配。从实际用途来看，它可以稳定夹持规则块状、柱状的硬质工件，配合多轴运动平台就能完成定点取放、工位转序的动作，相比气动夹爪不需要配套气源回路，在没有集中供气的小型工作站、桌面级实验设备上部署更灵活，也不会出现气动元件常见的漏气、压力波动导致夹持力不稳的问题。

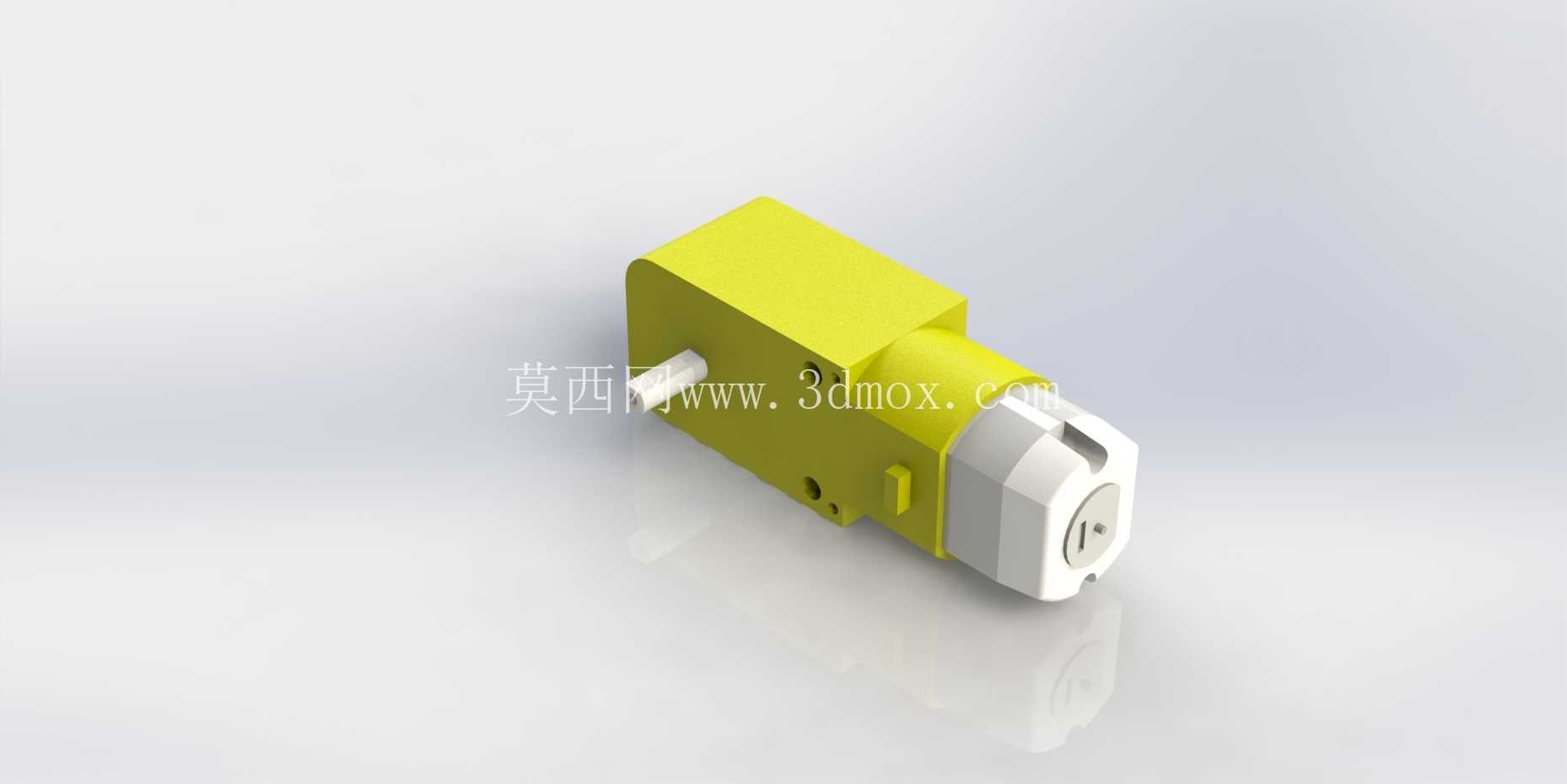

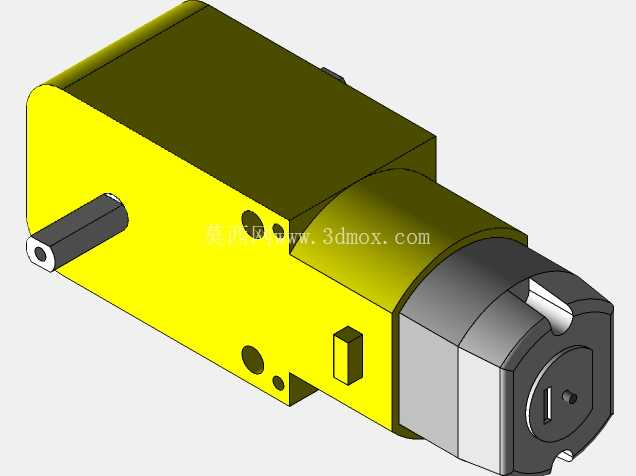

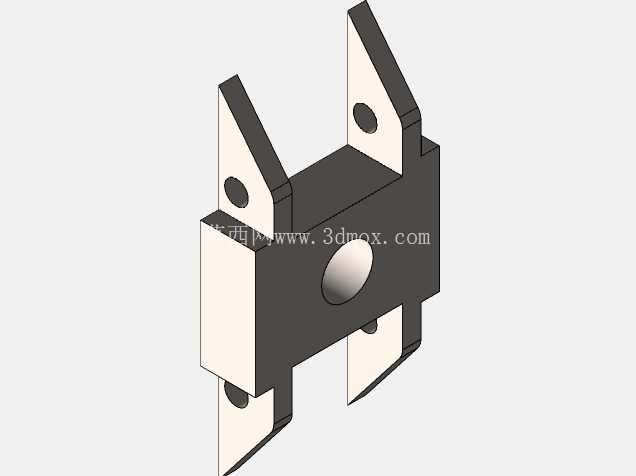

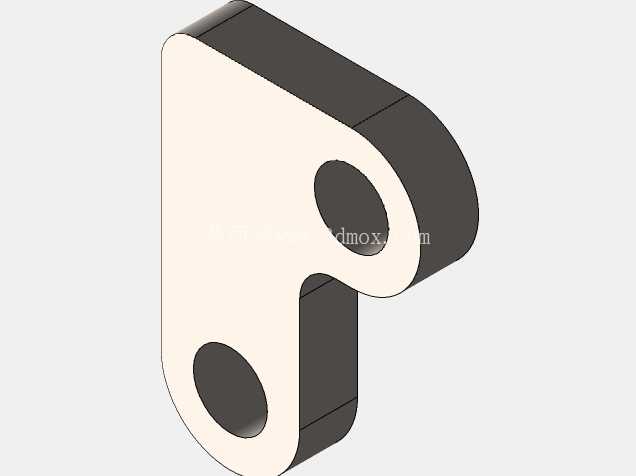

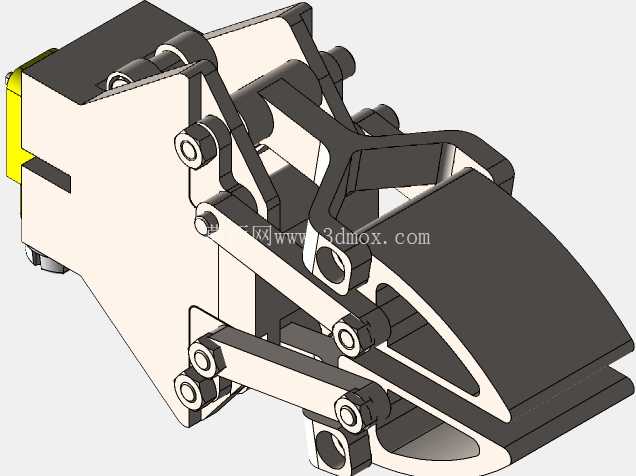

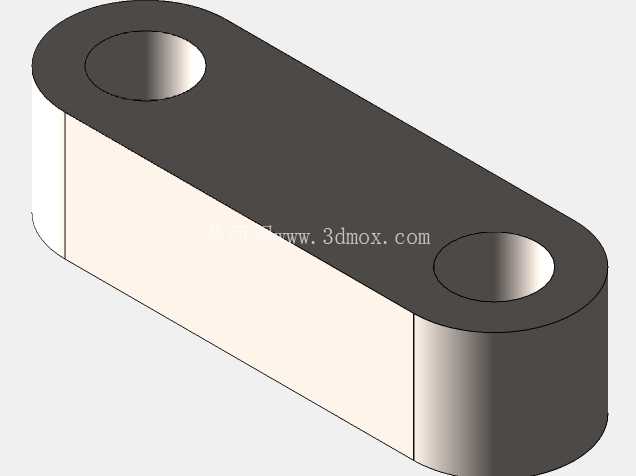

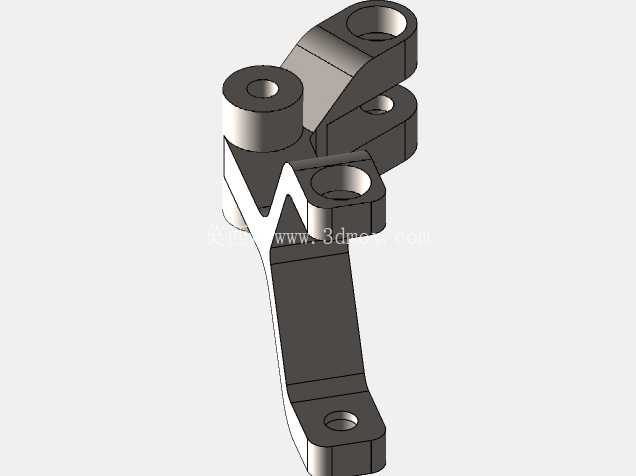

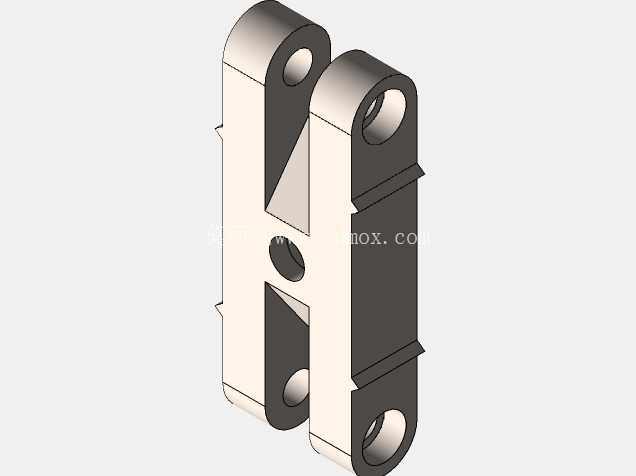

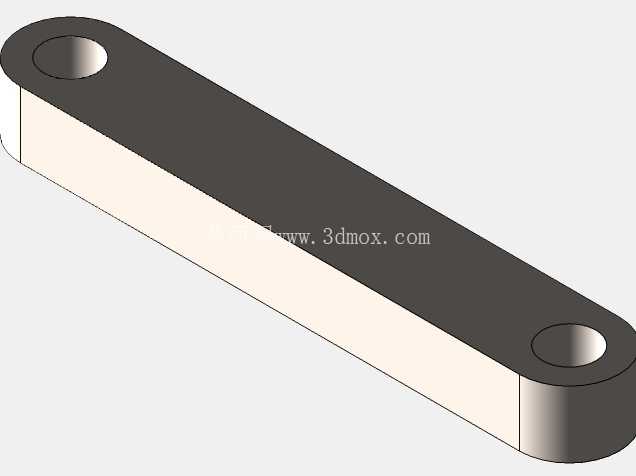

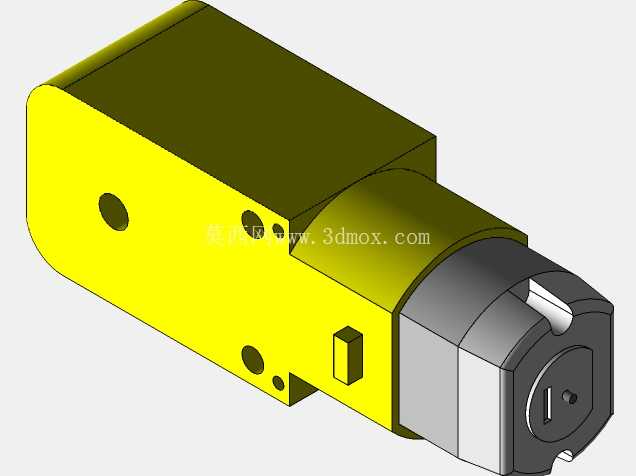

　　功能特性上，这套夹持机构采用9V直流电机作为动力源，通过CD级减速结构放大输出扭矩，再配合蜗轮蜗杆的自锁特性，当电机停止供电时，夹持状态不会因为外力作用出现松脱，不需要额外增加锁止结构就能保持夹持力，在断电或者电机停转的工况下也能牢牢抓住工件，避免工件掉落造成损伤或者安全隐患。夹持动作通过多组连杆机构传递动力，动爪的开合轨迹经过专门的运动学校核，开合过程中夹持面始终保持平行，不会出现夹偏、工件受力不均弹出的问题，连杆铰接点全部采用轴套配合销轴的结构，转动间隙控制在0.02mm以内，反复开合过程中不会出现明显的旷量，长期运行的精度保持性更好。

　　设计思路上，整个机构优先考虑了加工装配的便捷性，所有结构件都采用常规的板材铣削、轴类车削就能完成加工，不需要特殊的工艺或者定制异型件，铰接位置的销轴全部采用标准件，后期维护更换成本很低。动力传递路径的设计特意做了简化，电机输出端直接连接减速结构，再通过蜗杆带动蜗轮转动，蜗轮的输出轴直接驱动主动连杆，没有多余的传动环节，动力传递效率更高，也减少了故障点。夹持力的调整可以通过改变电机的供电电压来实现，不需要更换弹性元件或者调整机械结构，针对不同重量、不同材质的工件，只需要调整输入参数就能匹配合适的夹持力，避免夹伤易碎工件或者夹持力不足掉件。

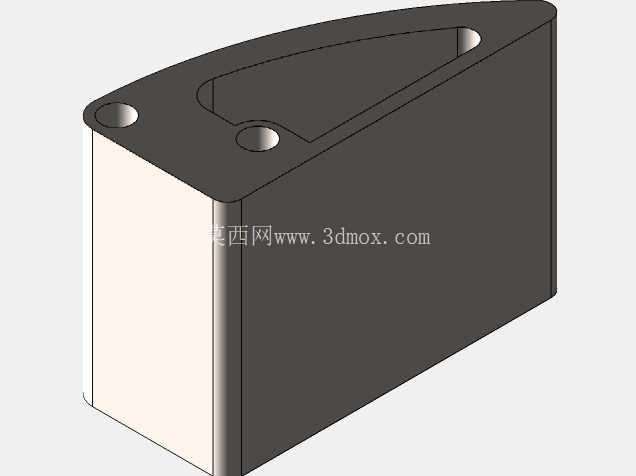

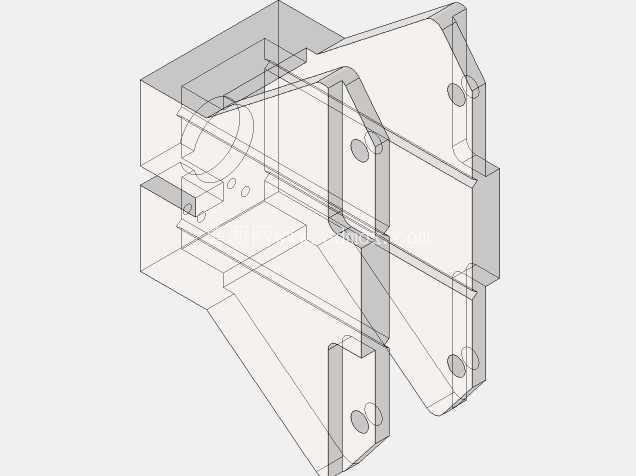

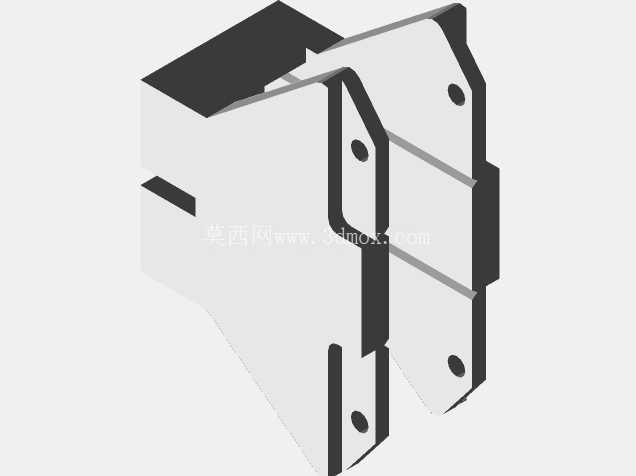

　　外形尺寸与安装边界方面，整个夹持爪的主体结构采用紧凑型布局，安装基准面设置在机构尾部的平板上，预留了四个标准的安装螺孔，可以直接固定在标准机械臂的末端法兰、直线滑台的滑动板或者定制的安装支架上，不需要额外设计转接板。整体外轮廓没有突出的尖锐结构，所有运动部件的外侧都预留了足够的安全间隙，安装后不会和周边的设备框架、输送线结构产生运动干涉。开合行程覆盖了常见小型工件的尺寸范围，夹持面做了防滑的平面处理，接触工件时不会出现应力集中压伤工件表面的情况，针对表面粗糙度要求高的工件，也可以在夹持面额外粘贴防滑垫，不需要改动主体结构就能完成适配。整个机构的重量控制在轻量化范围内，安装在小型机械臂末端时不会大幅增加臂端负载，不会影响机械臂的运动速度和负载能力，适配绝大多数桌面级小型运动平台的负载参数要求。
