参赛级水下观测作业ROV结构设计方案

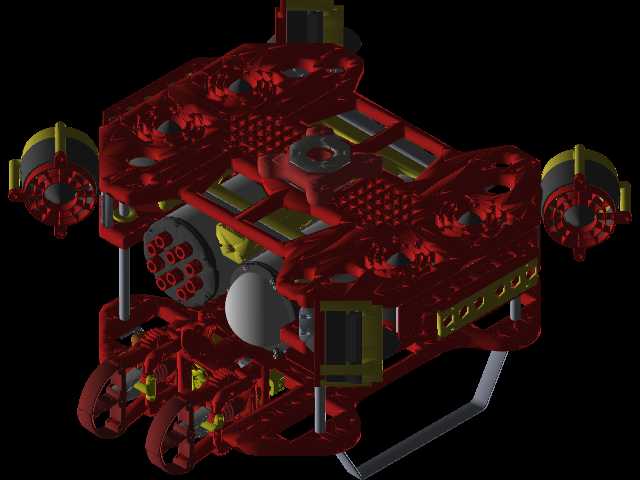

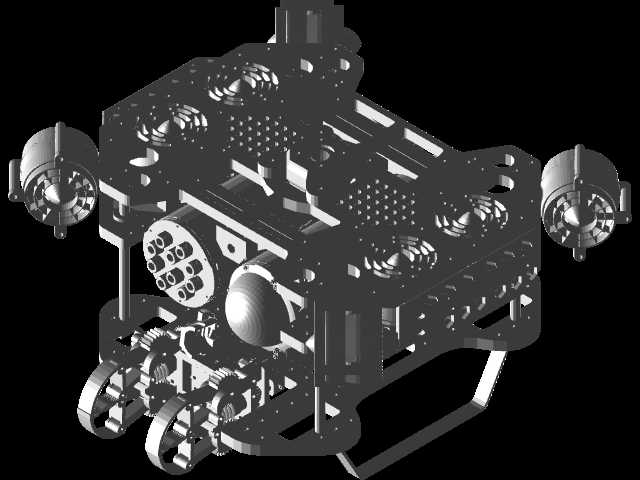

　　这套水下机器人结构方案，主要面向近岸浅水域的水下观测、轻量作业场景设计，可适配水下赛事任务需求，也可拓展用于近海水产养殖巡检、水下管线外观排查、近岸水域搜救辅助、小型水下构件探查等实际作业场景。整套结构采用开架式布局作为核心承载基础，框架主体选用镂空式拼接结构，在保证整体结构刚度的前提下尽可能削减冗余重量，降低水下运动时的自身负载，同时镂空结构能够有效减少水流对机体的冲击阻力，提升水下运动的姿态稳定性。

　　从功能模块布局来看，机体两侧对称布置多组推进单元，分别对应水平进退、横向侧移、垂直升沉、姿态转向多个运动维度的动力输出，对称式的动力布局能够抵消单侧推进产生的偏转力矩，让水下运动的操控精度更高，在低速悬停作业时也能更稳定地保持机位，避免水流扰动带来的机位偏移。机体中部预留了密封电子舱的安装空间，密封舱采用圆筒式耐压结构设计，安装边界与框架的固定点位做了减震缓冲设计，能够降低推进器运行时的振动传递到舱内电子元件，提升电控系统的运行可靠性。框架下部预留了作业附件的扩展安装位，可根据实际任务需求搭载水下摄像模组、轻型机械抓取夹具、水质检测传感器等不同功能模块，安装接口采用通用化快拆设计，更换不同作业附件时无需对主体框架做二次加工，能够快速切换作业功能。

　　设计过程中优先考虑了水下环境的使用特性，所有结构件的安装点位都做了防松设计，避免长期在水流冲击、振动工况下出现连接件松脱的问题；框架的边角位置都做了圆弧过渡处理，既可以减少水下运动时的紊流产生，也能避免下放、回收过程中磕碰造成结构损伤或者刮伤操作人员。整体外形尺寸控制在单人可便携搬运的范围内，框架上部预留了提握与吊放的固定点位，既可以通过岸边人工直接下放回收，也可以适配小型船载吊放设备完成布放，不需要配套大型布放回收装置，大幅降低了使用场景的限制。

　　从结构强度设计角度，框架主体的受力路径做了针对性优化，推进器的安装支座直接与主承力框架连接，推进时产生的反作用力可以直接传递到整体框架上，避免局部应力集中造成结构变形；密封舱的固定点位分布在舱体两端，能够保证耐压舱的受力均匀，不会因为框架形变挤压舱体影响密封性能。机体上部预留了浮力材料的填充安装空间，可根据实际搭载的附件重量调整浮力配平，保证机体在水中能够保持水平姿态，避免出现头重脚轻或者侧倾的问题，降低推进系统的姿态修正功耗，延长水下作业的续航时间。

　　在实际使用过程中，这套结构的维护便捷性也做了充分考虑，所有外露的功能模块都采用外露式安装，不需要拆解主体框架就可以完成推进器、外接传感器、作业夹具的检修更换；框架上预留了多组走线槽位，所有动力线、信号线都可以沿框架内侧排布，既可以避免线缆在水中飘动被杂物缠绕，也能让整体走线更加规整，减少水流对线束的冲击拉扯。针对水下作业可能出现的碰撞场景，框架外侧的突出位置都预留了防撞缓冲件的安装位，可加装软性防撞条，在碰到水下礁石、构筑物时能够吸收冲击能量，保护内部的密封舱与核心元件不受损伤。

　　整套结构的设计没有采用复杂的一体化成型方案，所有构件都可以通过常规加工方式制作完成，加工门槛低，后期维护更换配件的成本也相对可控，既能够满足竞赛场景下的快速迭代改装需求，也能够适配民用浅水域作业的低成本使用要求。不同功能模块的布局都经过重心配平核算，整机在水中的重心与浮心处于同一垂直线上，即使失去动力也能够保持稳定的上浮姿态，不会出现侧翻倒扣的问题，提升了设备使用的安全性。
