往复直线转圆周运动转换机构演示结构

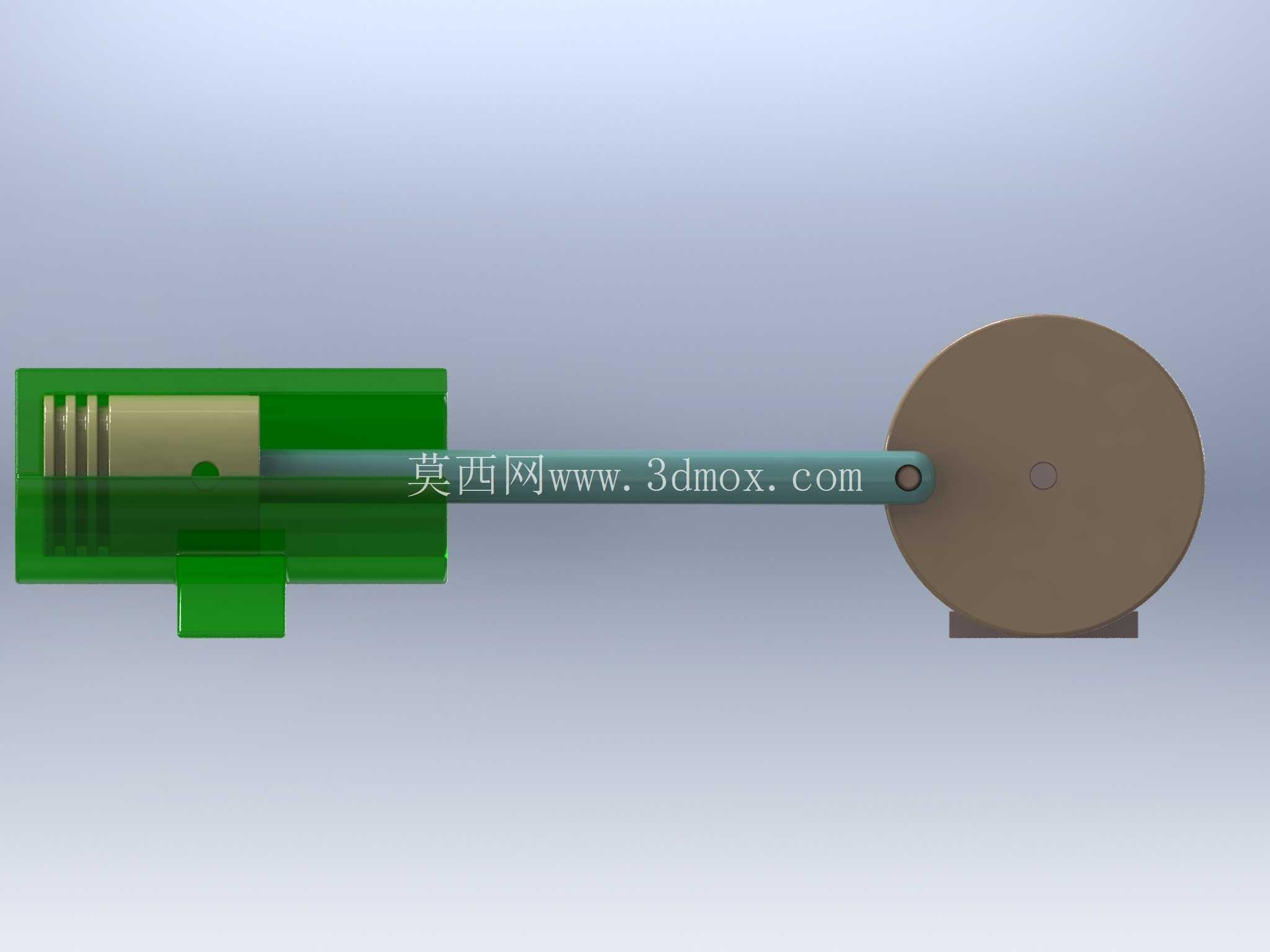

这套运动转换结构的核心作用，是将输入端的往复直线位移，稳定转化为输出端的连续圆周回转动作，在轻工自动化送料、小型冲压设备的进给单元、纺织机械的导纱驱动、玩具动力模组等场景中都有广泛的适配空间。很多一线结构工程师在做小型设备的动力端选型时，常会遇到动力源输出形式和执行端需求不匹配的问题，比如采用直线气缸、电磁铁这类直线输出元件作为动力，却需要驱动转盘、摆臂这类做回转动作的执行件，这套结构就能直接作为动力转换的中间模组，省去额外定制异形传动件的开发周期。

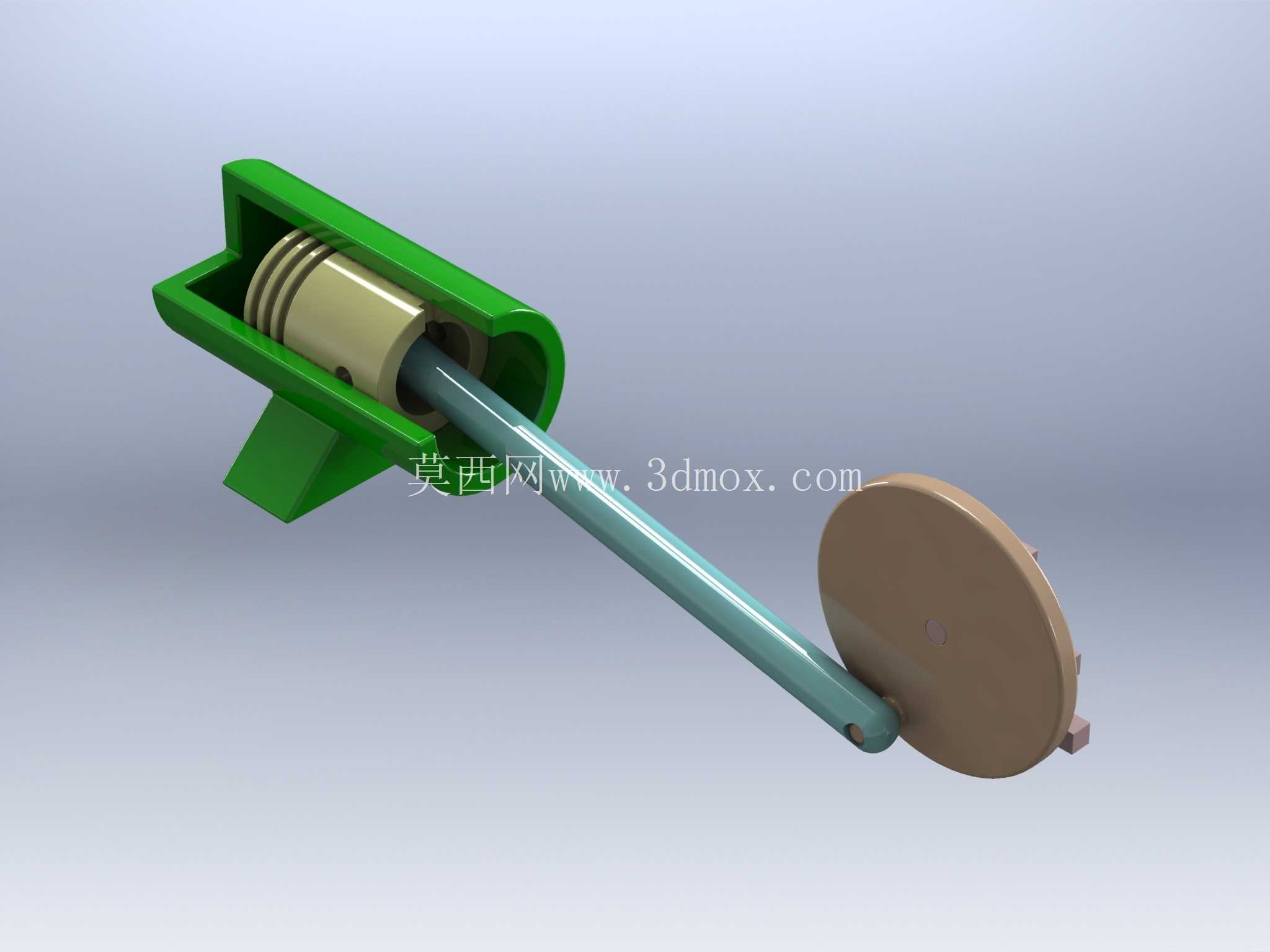

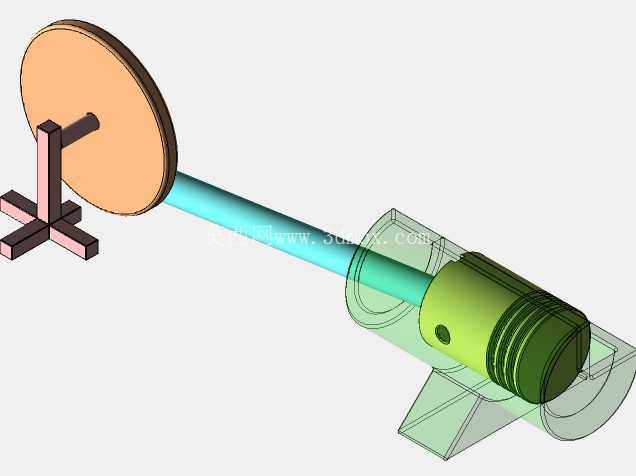

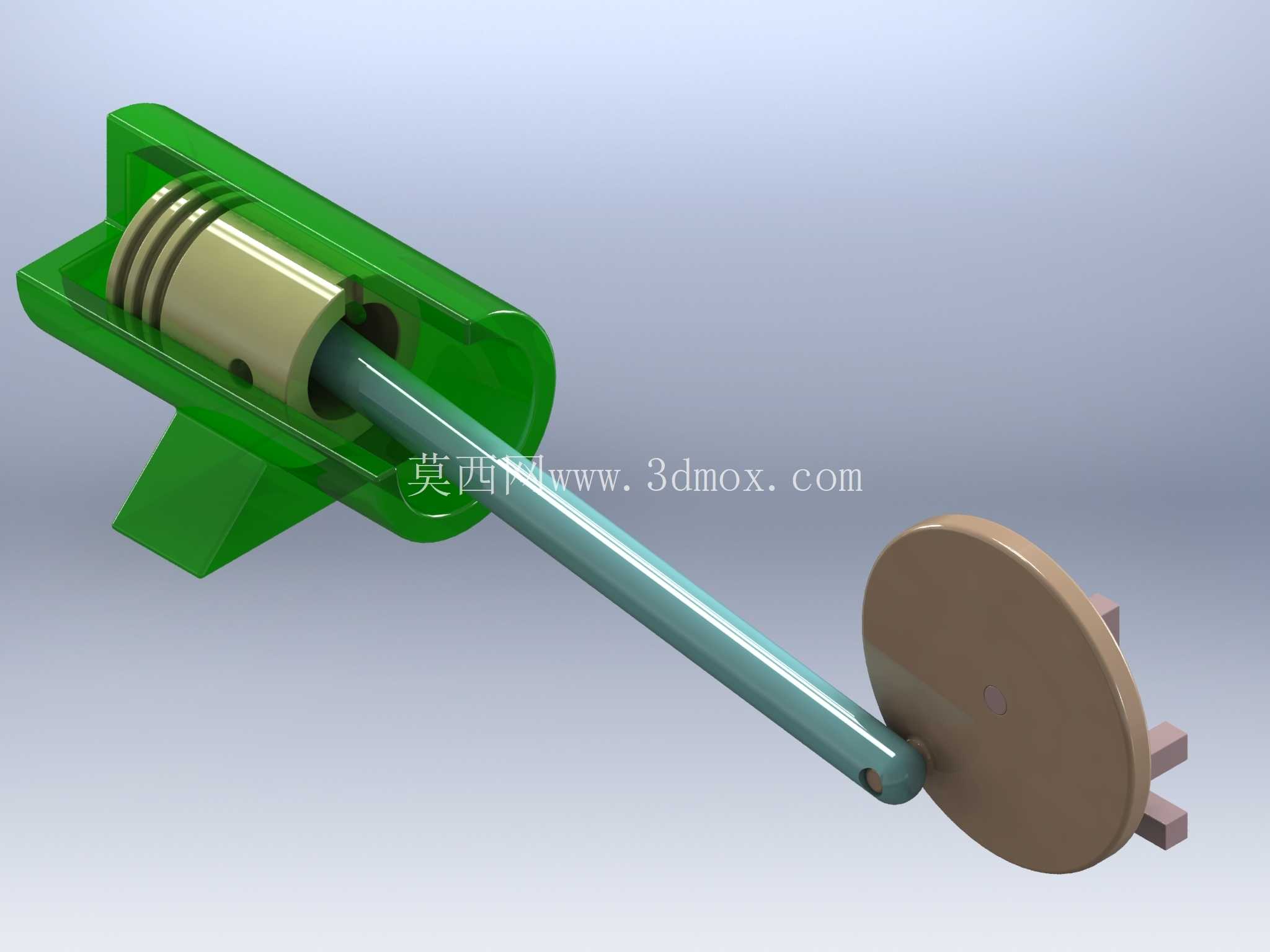

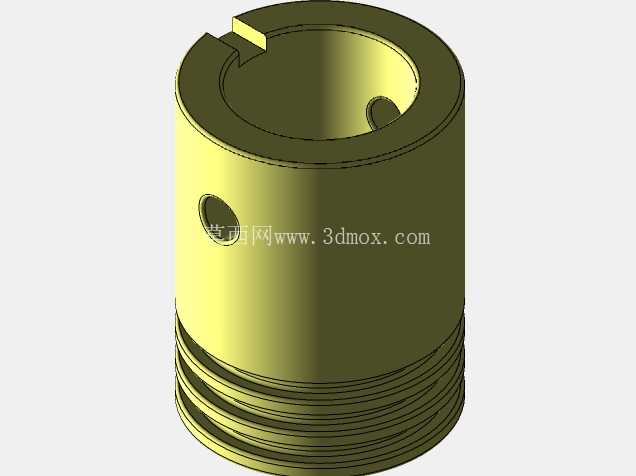

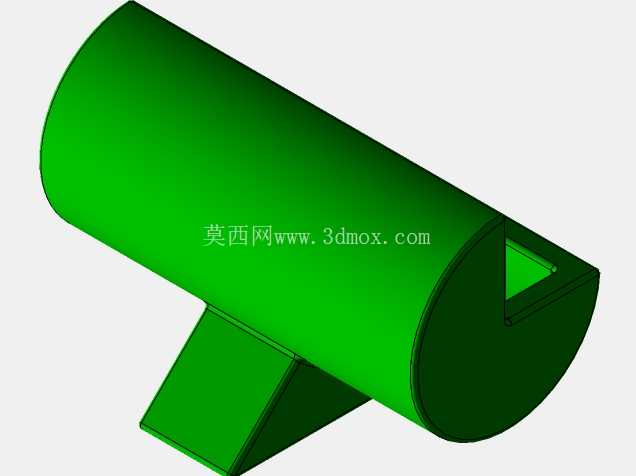

从结构组成来看，整套机构包含带安装支座的导向套筒、内置复位弹性元件、滑动推杆、端部铰接的偏心圆盘几个核心部分。导向套筒通过底部的一体成型支座做安装固定，套筒内壁做了光滑导向面设计，和滑动推杆的配合间隙控制在0.02mm以内，既保证推杆往复运动时不会出现卡滞，也能避免径向窜动带来的传动误差。套筒内置的复位弹性元件套在推杆尾端，一端抵在套筒内的定位台阶上，另一端抵在推杆的轴肩位置，当推杆受到外部推力向前伸出时，弹性元件被压缩储存弹性势能，外部推力撤销后，弹性元件的回弹力会带动推杆自动复位，不需要额外设置复位驱动结构，大幅简化了动力回路的设计。

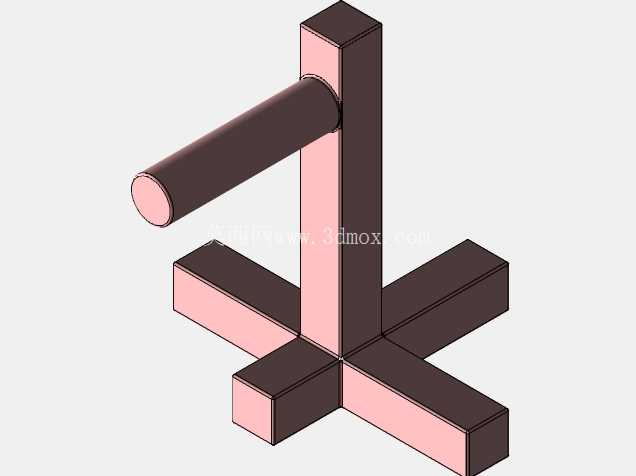

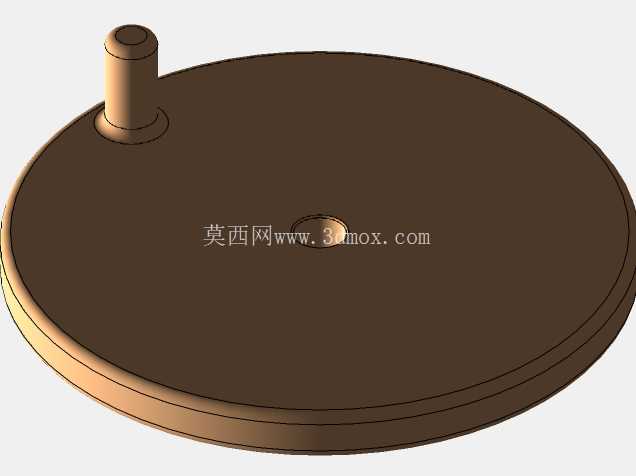

推杆的伸出端通过铰接销和偏心圆盘做连接，铰接点和偏心圆盘的回转中心存在固定偏心距，这个偏心距的数值直接决定了推杆单行程直线运动对应的圆盘回转角度，设计时可以根据实际需要的输出转角调整偏心距大小：如果需要推杆单行程驱动圆盘做整周回转，就需要匹配对应行程的推杆位移，同时在铰接位置设置滑动副补偿运动过程中的距离变化，避免出现运动死点。偏心圆盘的中心设置有标准安装轴位，可以直接和外部负载的转轴连接，不需要额外做转接法兰，降低了装配的复杂度。

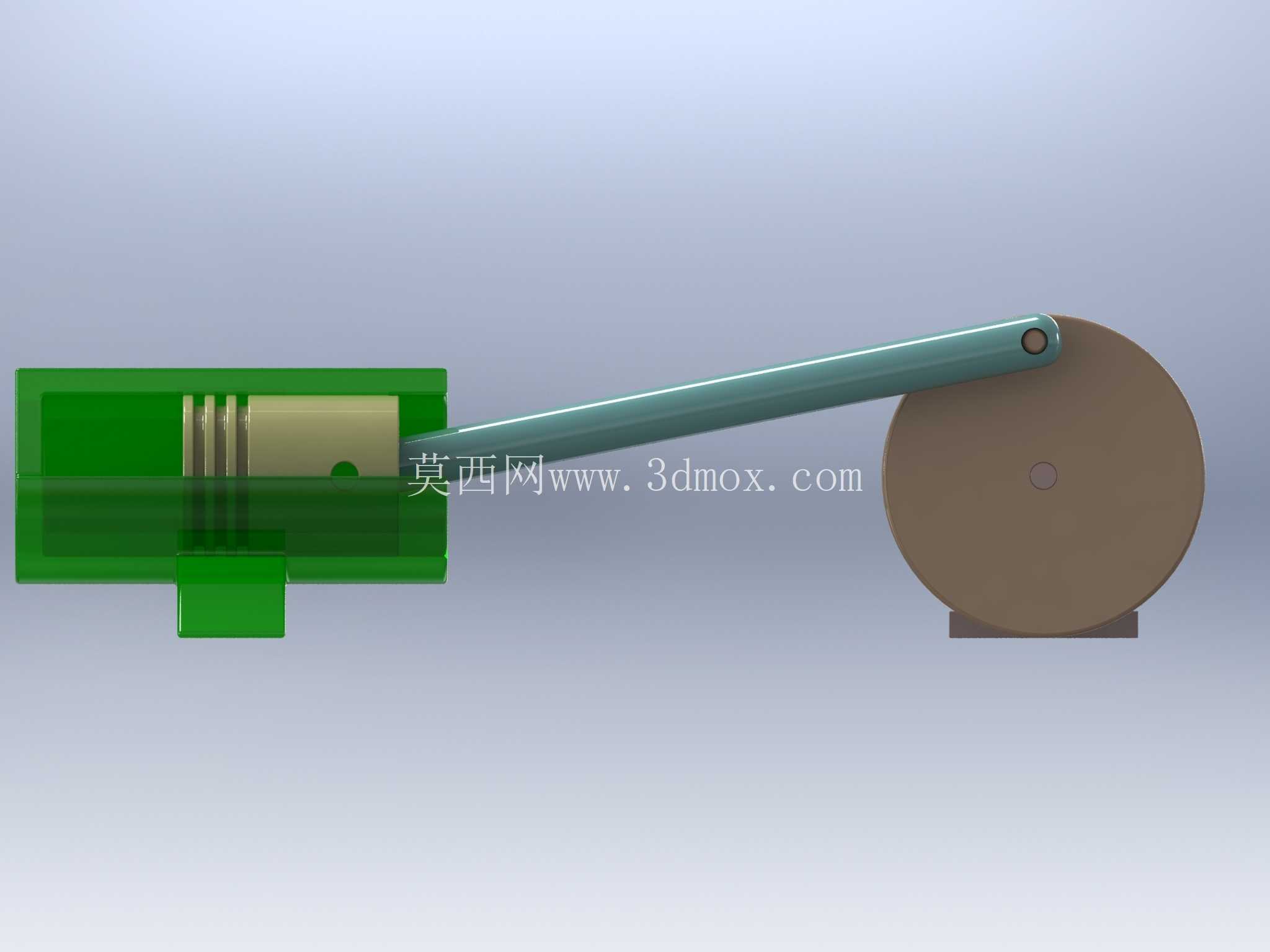

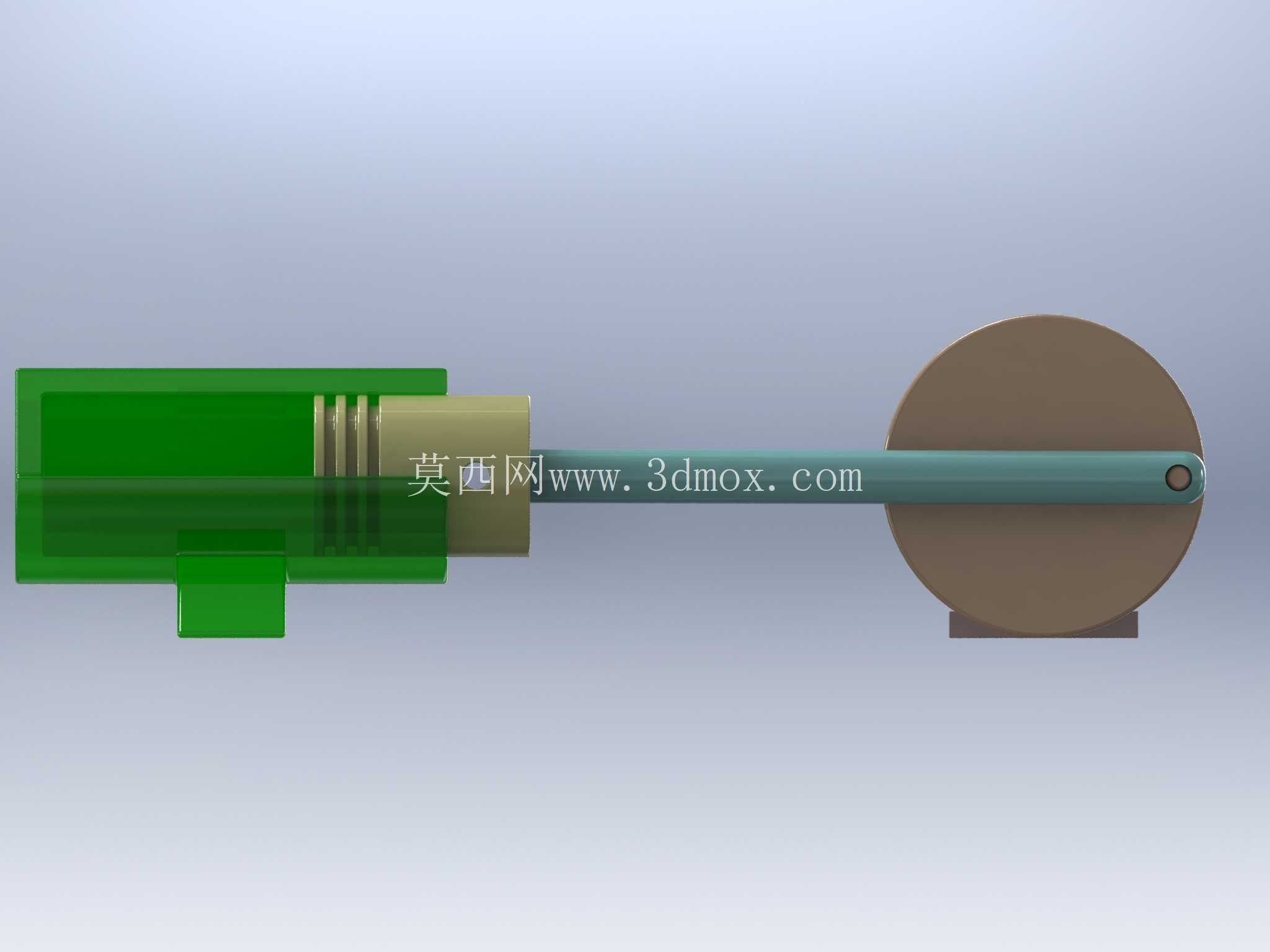

设计这套结构的时候，首先要核算的是推杆的最大直线行程和偏心圆盘偏心距的匹配关系，按照曲柄滑块的运动学公式做运动轨迹校核，避免推杆在运动到极限位置时出现机构锁死的问题。其次要考虑安装边界的尺寸约束，导向套筒的总长度要略大于推杆的最大行程加上弹性元件的最大压缩量，保证推杆在全行程运动时不会从套筒内脱出；底部安装支座的两个安装孔中心距要和设备安装面的预留孔位匹配，安装面的平面度要求控制在0.05mm以内，避免安装后套筒出现偏斜导致推杆运动卡滞。偏心圆盘的外径尺寸要根据输出端的扭矩需求做调整，在偏心距固定的前提下，适当增大圆盘外径可以降低铰接销处的接触应力，延长结构的使用寿命，但也要注意不能让圆盘外径过大和周边的设备结构出现运动干涉。

实际应用中，这套结构可以根据使用场景的负载大小更换不同刚度的复位弹性元件：如果是轻负载的教学演示场景，采用刚度较小的弹簧就能满足复位需求，手动推动推杆就能实现顺畅的运动转换；如果是工业设备上的动力传输场景，就要更换刚度匹配的重载弹簧，同时在铰接销和导向面位置添加自润滑衬套，降低长时间往复运动带来的磨损。整个结构没有复杂的异形零件，所有部件都可以采用常规的机加工工艺制作，导向套筒和支座可以采用一体注塑或者铝合金铣削加工，推杆采用光轴冷拉型材直接切割下料，偏心圆盘采用板材激光切割后做轴孔精加工即可，加工成本低，装配难度小，后期维护也只需要定期在铰接位置添加润滑脂，更换磨损的弹性元件就能长期稳定运行。在做三维建模的时候，所有配合面都按照实际的公差要求做了配合间隙模拟，运动仿真过程中可以直观看到推杆往复运动时偏心圆盘的回转动作，也能通过调整偏心距、推杆行程、弹簧刚度这些参数，直接模拟不同参数下的机构运动特性，给实际的结构设计提供准确的参考依据，避免后期加工装配完成后出现运动干涉或者动作不到位的问题。
