移动式倾斜上料输送设备结构设计

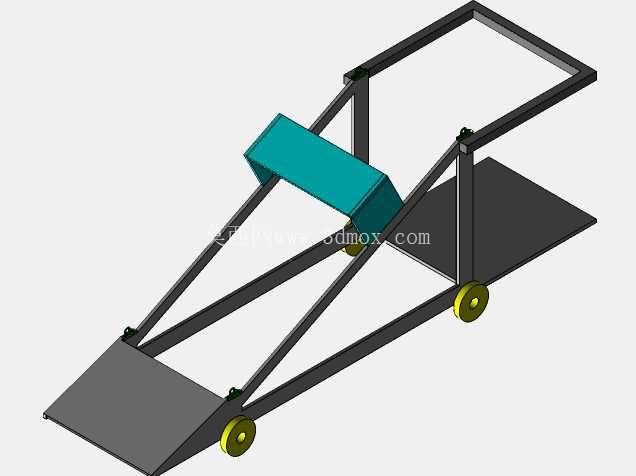

　　这款移动式倾斜输送设备的三维结构，核心面向散料、小块状物料的短距离提升上料场景，在小型加工车间、农产品初加工点位、零散建材转运工位中适配性极强，不需要复杂的地基固定，可根据生产点位的变动灵活转移位置，解决固定输送线无法适配零散作业点位的痛点。从结构组成来看，设备底部采用四个带刹车的脚轮作为行走支撑，轮体选用耐磨聚氨酯材质，既可以在水泥地面、环氧地坪等常见车间地面顺畅推行，到位后踩下刹车即可锁定位置，避免作业过程中设备移位；底架采用矩形钢管焊接成型，框架结构做了斜向加强筋处理，承载倾斜段输送架的载荷时不会出现框架扭转变形，底架后部预留的平板区域可放置小型控制元件或者临时承接少量物料，拓展了设备的使用场景。

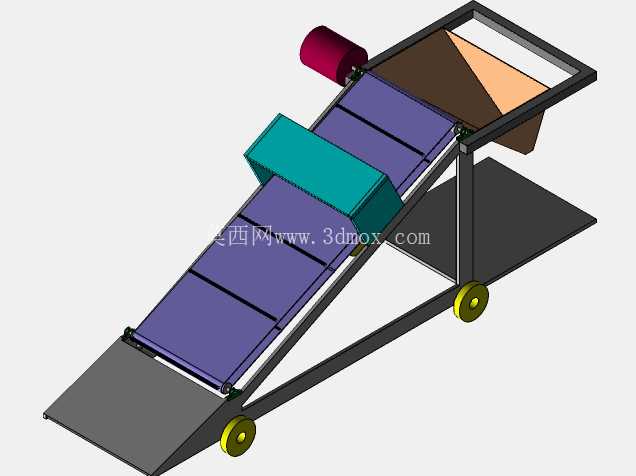

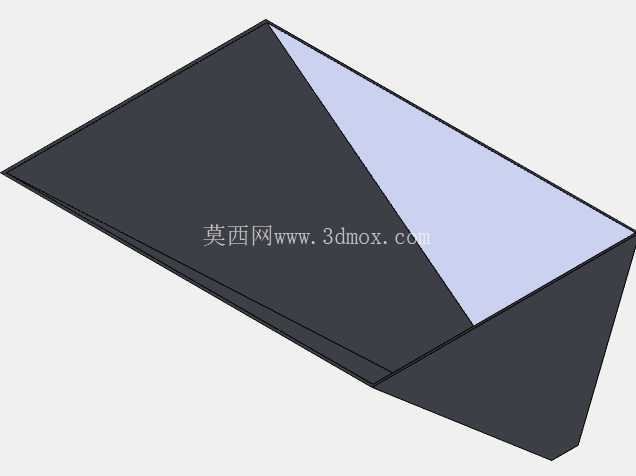

　　倾斜输送段的倾角设置在35度左右，这个角度是经过散料输送特性验证的，针对粒径5-30mm的颗粒料、小块料，既可以保证足够的提升高度，又不会出现物料沿输送带下滑的问题；输送带采用分段式挡条结构，每间隔200mm设置一道横向挡料板，挡料板高度50mm，能够拖住倾斜段上的物料，避免大倾角输送时物料回落，相比普通平皮带，这种带挡条的结构输送效率能提升40%以上。设备上部设置的接料斗采用敞口斜底设计，进料口宽度比输送带宽出150mm，方便人工或者上游设备倒料，斗体底部做了圆弧过渡，不会出现物料卡滞积料的问题，接料斗与输送架采用螺栓连接，磨损后可以快速拆卸更换。

　　输送架中部设置的青绿色护罩是安全防护结构，覆盖住上部的传动辊与驱动电机的外露旋转部件，避免作业过程中人员衣物、肢体卷入传动部位，符合机械安全防护的基本要求；驱动单元布置在输送架的上端位置，采用减速电机直接驱动主动辊的结构，相比下端驱动，上端驱动可以让输送带的紧边处于下部承载段，减少输送带的张紧力需求，延长输送带使用寿命，驱动辊表面包胶处理，增大与输送带之间的摩擦力，避免重载输送时出现打滑丢转的问题。设备下端的出料口做了导料斜板，斜板角度设置为45度，物料输送到顶端后可以顺着导料板顺畅落入下游接料设备，不会出现出料撒漏的问题。

　　从安装边界来看，设备整体长度在1800mm左右，宽度700mm，提升高度1200mm，作业时只需要预留2000mm1000mm的地面空间即可，不需要额外的安装固定工序，推到作业点位锁定脚轮，接通电源即可投入使用，非常适合临时作业、多工位轮换使用的场景。设计过程中针对输送架的受力做了简化校核，倾斜段的两根侧梁采用4040的矩形钢管，在满载100kg物料的情况下，侧梁的最大挠度不超过2mm，不会出现输送带跑偏的问题；所有的辊筒都采用带座外球面轴承安装，后期维护时只需要定期加注润滑脂即可，轴承座的安装位置预留了20mm的张紧调节量，输送带使用一段时间出现松弛后，可以通过调整尾部辊筒的位置来张紧输送带，不需要拆卸其他结构。这款设备没有采用复杂的电控系统，只设置了简单的启停开关，操作门槛极低，一线作业人员不需要专门培训即可上手使用，针对没有固定生产线的小型加工场景，这种灵活移动的输送设备能够大幅降低人工搬料的劳动强度，提升短距离物料转运的效率。
