生物质废料制耐火砖型煤压制成型设备

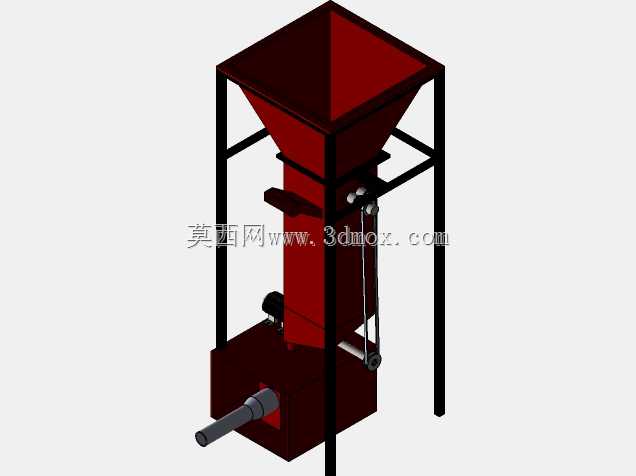

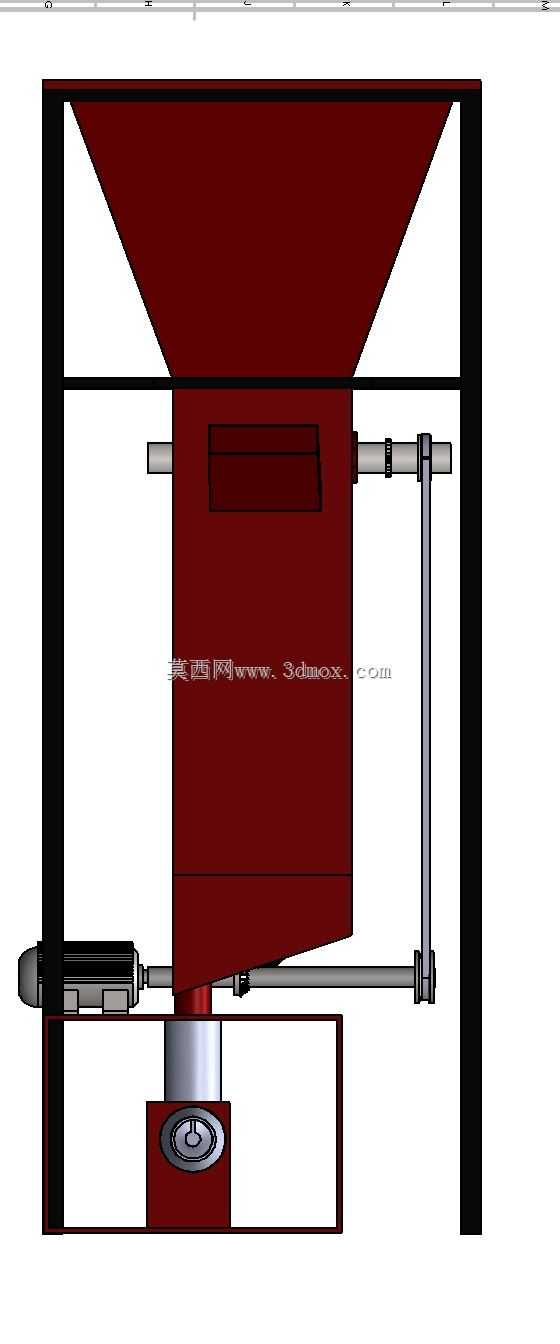

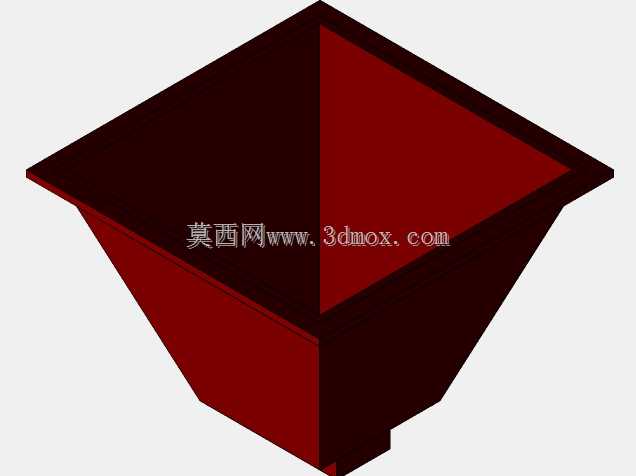

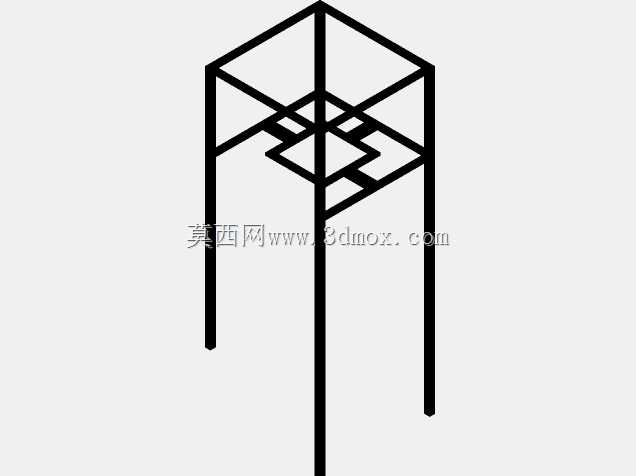

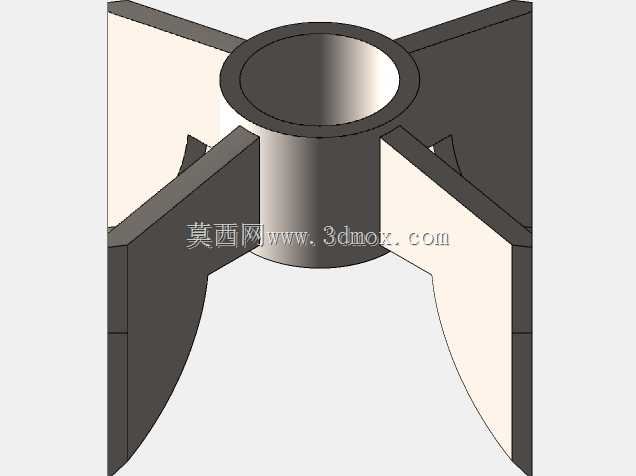

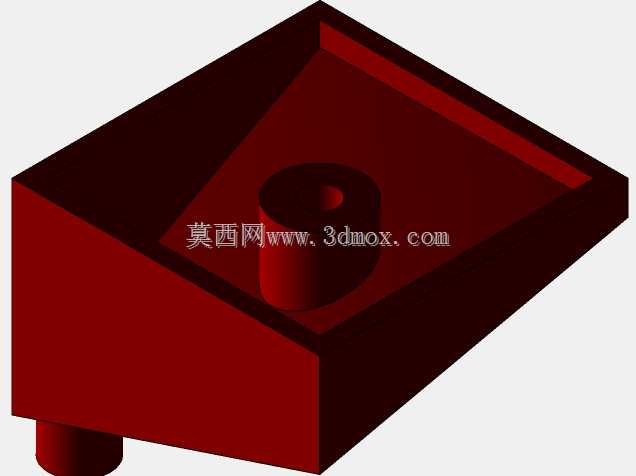

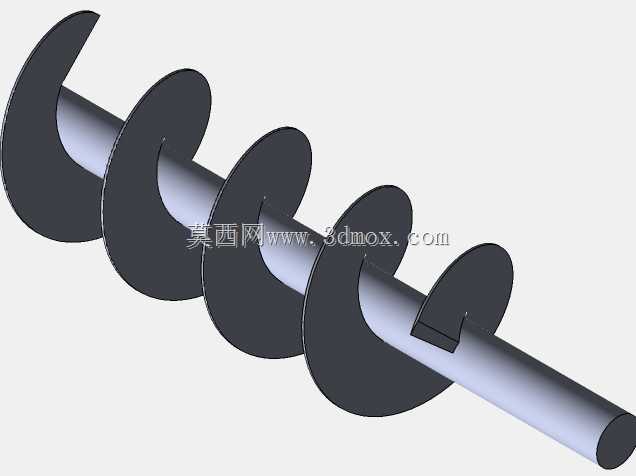

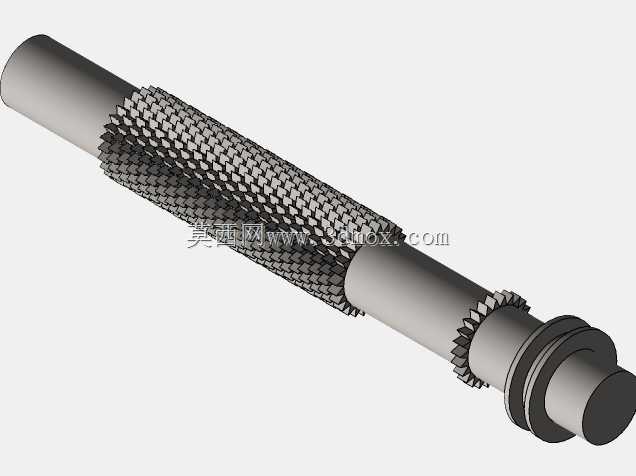

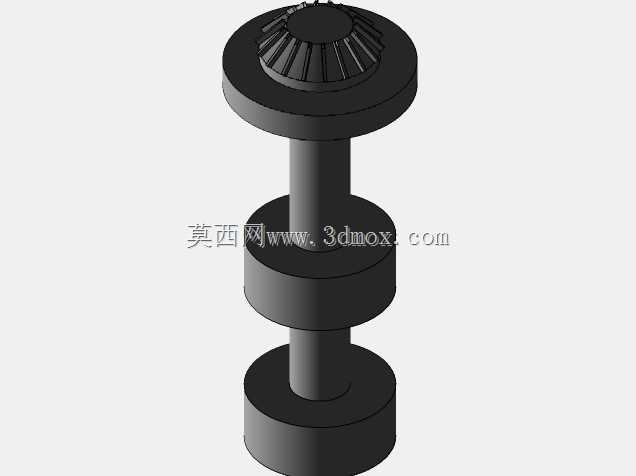

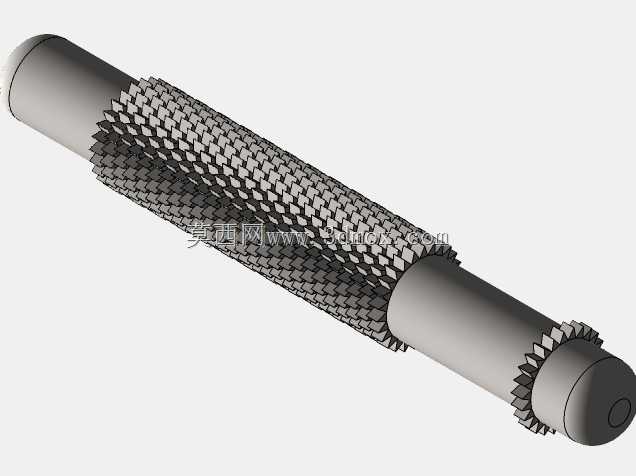

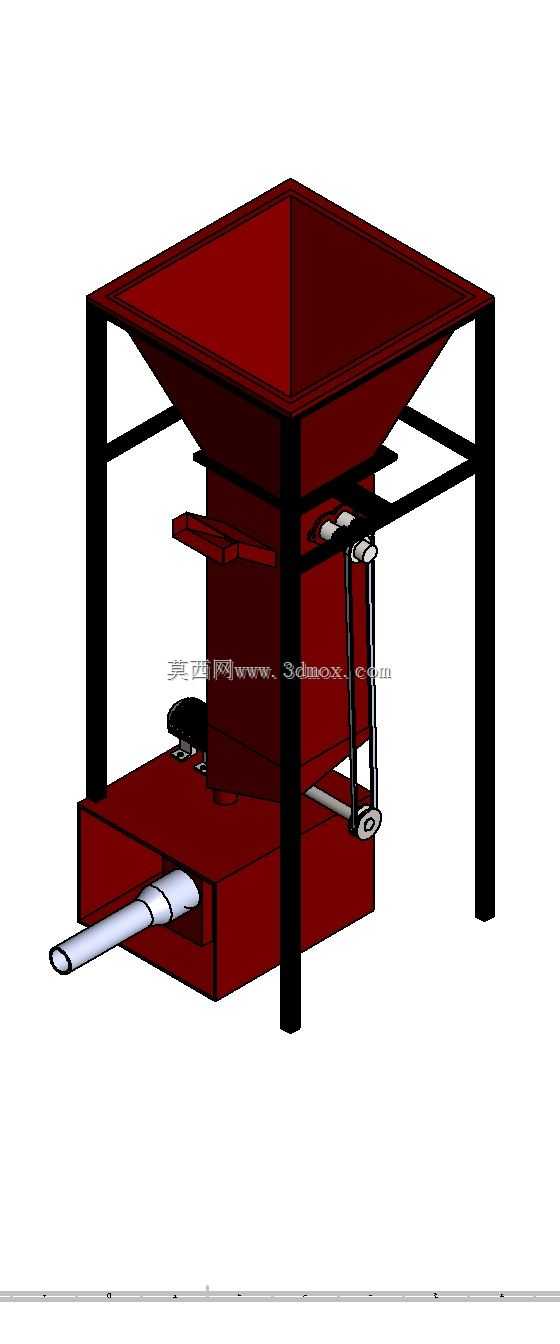

在耐火材料生产厂区的原料处理工段，这类以生物质废料为加工原料的成型设备，主要承担散状原料压制成型的核心工序，适配农林废弃物、加工边角料等生物质原料与耐火基料的混合压块作业，产出的成型砖坯可直接进入后续烧结工序，减少原料散运过程中的损耗与扬尘问题。设备整体采用立式框架承载结构，上部设置大敞口倒锥形受料斗，斗壁倾斜角度经过物料安息角校核，可避免湿混后的粘性物料在斗壁结拱滞留，保障进料连续性。受料斗下方衔接的压碎机构，可对进料过程中结块的混合原料进行预破碎打散，避免大粒径料块进入成型腔造成压制负载波动，保障坯料密度均匀性。压碎机构下方的混合腔内部设置拨料组件，可将进入腔体的原料持续搅拌混匀，避免不同密度的原料组分出现分层离析，保障每块成型砖的原料组分一致性。混合腔侧部设置的水平驱动轴，一端衔接外部动力输入单元，另一端通过连杆机构衔接下方的螺旋送料组件，螺旋机构可将混匀后的原料定量输送至下部成型工位，送料螺距根据原料堆积密度做了变距设计，靠近成型端的螺距逐步缩小，可对原料做预压排气，减少压制过程中气体裹挟造成的砖坯开裂问题。下部成型工位配套竖向压制油缸，油缸压头与成型模腔做同轴度校核，压合行程根据砖坯设计厚度做限位设置，可保障每块成型砖的厚度公差控制在合理区间。设备整体安装时需保障框架底部与厂区混凝土地面做地脚螺栓固定，框架垂直度偏差需控制在千分之一以内，避免长期压制作业过程中出现框架偏移，加剧运动部件磨损。侧部的传动杆件布局预留了足够的检修操作空间，日常维护时可直接拆卸轴端密封件更换磨损的衬套，无需整体拆解上部料斗结构。设备进料口的对接尺寸适配厂区常规的带式输送机出料端，可直接衔接上游混料工段的出料设备，无需额外增设过渡接料机构，减少工段衔接的改造成本。
