物联网智能门锁系统结构设计方案

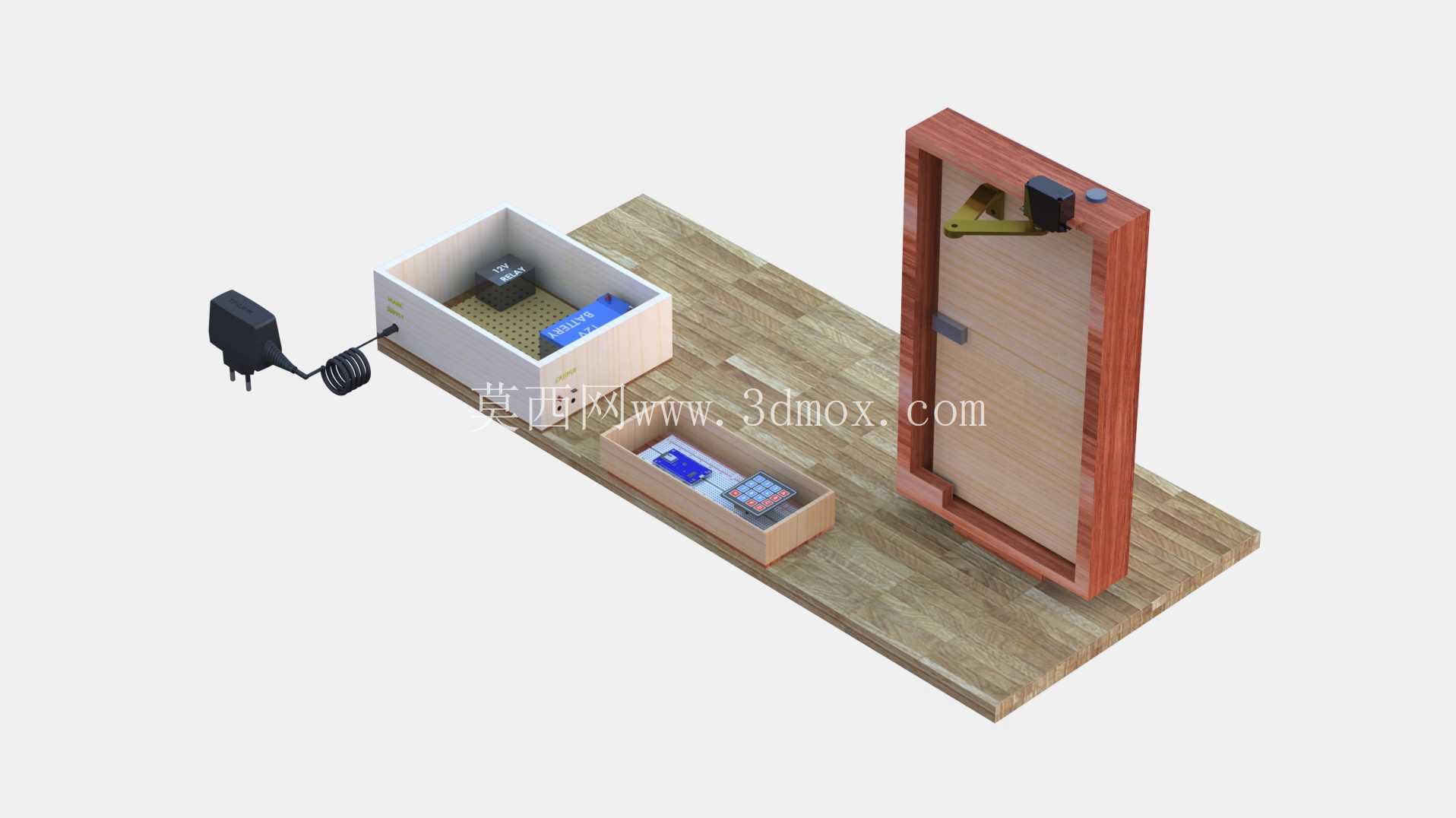

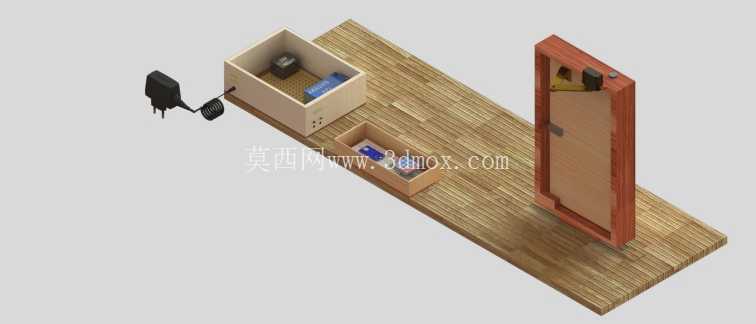

这套智能门锁结构方案，主要面向民用住宅、小型办公空间、公寓短租场景的入户门禁需求，区别于传统机械锁具，整套系统把供电模块、控制单元、执行机构做了集成化布局，从结构层面解决了智能锁常见的供电故障、远程控制响应、应急开启等实际使用痛点。

从实际安装边界来看，整套锁体适配常规40-50mm厚度的木质入户门，门框侧的锁舌对位公差预留了±2mm的调整余量，安装时不需要对原有门体做大规模裁切，仅需按照定位模板开出锁体走线孔与执手安装孔即可，配套的外置电源适配器采用常规墙插设计，供电线缆沿门框走线槽布设，不会破坏原有装修的外观完整性。门体外侧的控制模块区域做了下沉式设计，后续可直接嵌入指纹识别、NFC感应、密码按键等交互组件，结构预留的安装位兼容市面主流的门禁识别模组，不需要额外做结构改模。

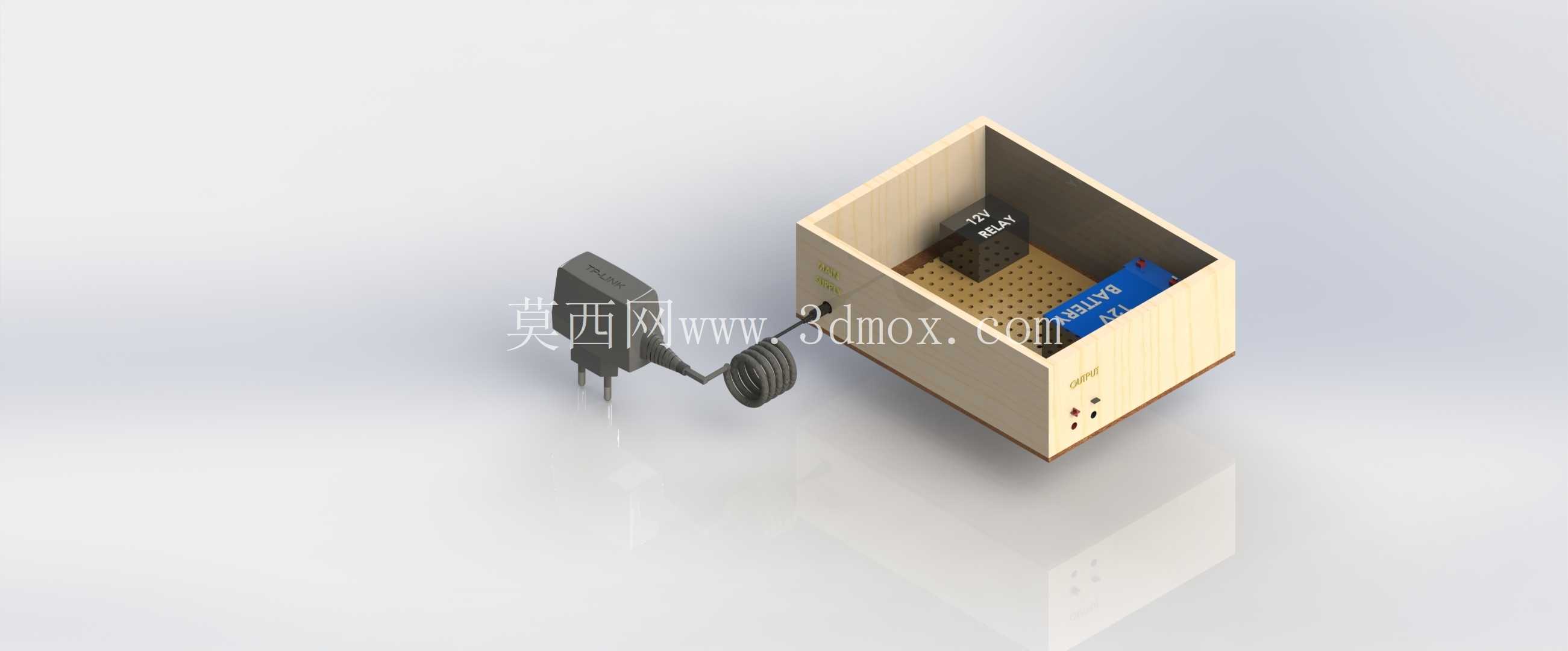

功能层面的结构设计做了多重冗余考量，首先是供电系统的自动切换结构，当外接市电供电出现中断时，内置的备用电池仓会通过弹片式接触结构自动接通供电回路，切换过程的机械结构间隙控制在0.2mm以内，不会出现供电断档导致的锁具失效问题，备用电池采用常规干电池仓设计，更换时不需要拆卸锁体主体，仅需打开门内侧的电池仓盖板即可完成操作。门驱执行机构采用齿轮齿条传动结构，锁舌的伸出与收回行程设置为20mm，传动齿轮的模数选用0.5模，既保证了传动过程的平稳性，也能在遇到外力撬动时提供足够的结构强度，锁舌部位做了淬硬处理，抗剪切力能达到常规民用锁具的安全标准。

考虑到移动设备远程控制的实际使用场景，锁体内部预留了无线通讯模组的安装空间，天线部位做了非金属遮挡的结构设计，避免金属锁壳对无线信号造成屏蔽，信号传输的结构窗口选用高强度工程塑料做封盖，兼顾信号穿透性与外部防护能力。当移动电池也就是备用电源出现完全耗尽的极端情况时，结构上预留了机械键盘的应急开启通道，键盘模块采用独立的密封腔体设计，即使外部面板出现进水情况，也不会影响应急开启结构的正常运作，机械按键的触发行程设置为1.5mm，按压反馈清晰，不会出现误触或者触发失效的问题。

整套模型的结构布局做了分区设计，控制电路板区域设置了独立的安装柱与走线槽，强弱电走线做了物理分隔，避免供电线路对控制信号造成电磁干扰，电源适配器的输出端做了防反接结构设计，安装时不会出现正负极接反烧毁电路板的问题。门体与门框的对位结构做了导向斜面设计，关门时即使门体存在小幅偏移，导向斜面也能引导锁舌顺利进入锁扣盒，降低关门时的卡顿概率，锁扣盒的安装位预留了左右3mm的调整空间，适配不同安装精度的门框场景。

从建模逻辑来看，所有结构件都做了装配干涉检查，活动部件的运动间隙预留了0.1-0.3mm的公差带，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致温度变化时出现结构卡滞。外露的结构件边角都做了R2以上的圆角处理，避免安装和使用过程中出现锐边划伤的问题，外壳的拼接结构采用卡扣加螺丝的双重固定方式，日常维护时拆卸方便，同时也能保证外壳拼接的紧密性，减少灰尘、水汽进入锁体内部的概率。

这套结构方案没有做过度的功能冗余，所有结构设计都围绕实际使用中的常见问题展开，不管是后续做结构迭代还是直接开模量产，都能直接作为结构基础使用，不同的功能配置可以在现有安装位上直接替换模组，不需要重新调整主体结构框架，能有效缩短产品的开发周期，降低结构改模的成本。
