明装式辅助空间门用碰锁结构

　　这款明装碰锁主要面向厂区辅助用房、仓储隔间、户外设备检修门这类非高安保等级的门体闭锁场景，日常使用中不需要额外配置钥匙，通过旋钮旋转即可完成锁舌的伸缩动作，适配厚度在30-50mm的木质、薄金属门板，不需要在门板内部开凿复杂的嵌装槽位，仅需在门板对应位置开出锁杆穿过的通孔，通过锁体自带的两个安装耳片使用自攻螺丝或者抽芯铆钉即可完成固定，安装作业门槛低，后期维护更换时不需要大面积破坏门板结构。

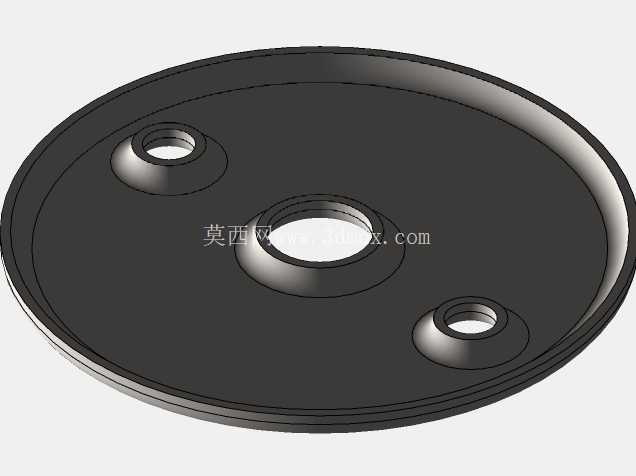

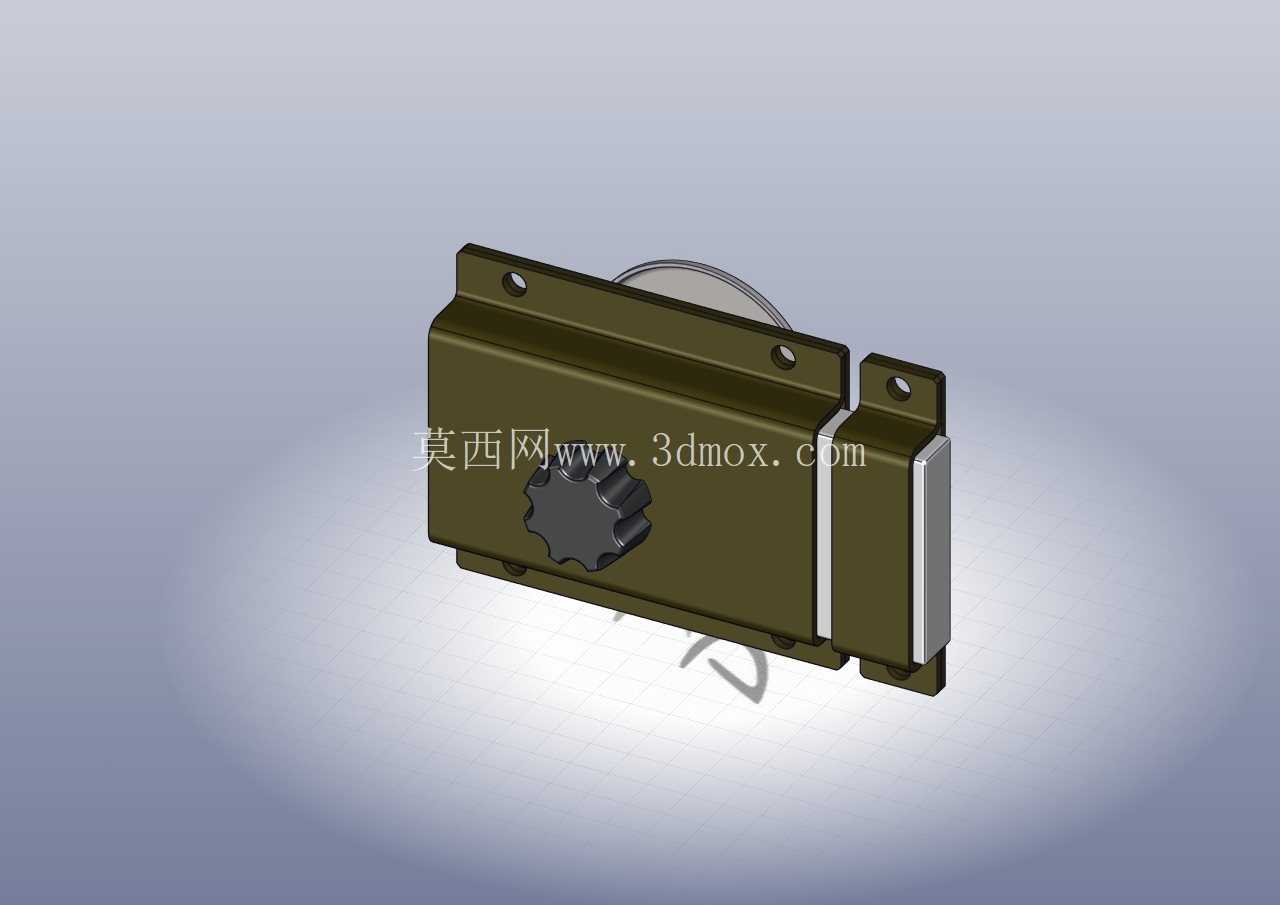

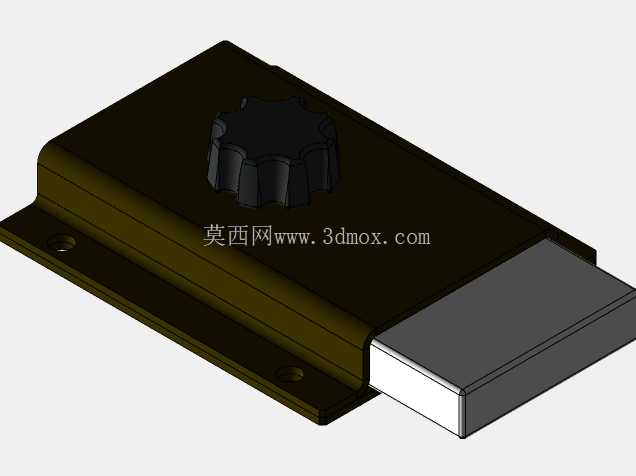

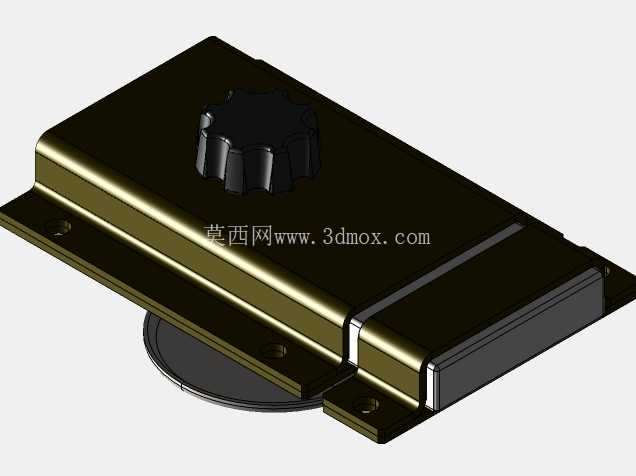

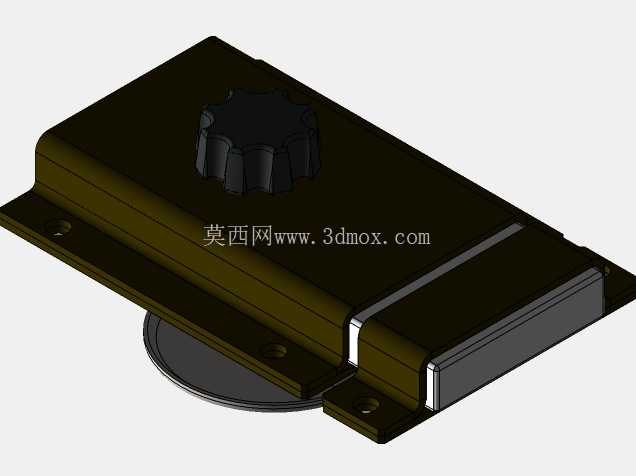

　　从结构设计逻辑来看，锁体整体采用冲压钣金弯折成型的壳体作为主体承载结构，壳体边缘做了折边强化处理，避免薄钣金受力后出现变形翘曲，内部的锁舌传动结构采用齿轮啮合的方式传递旋钮的扭矩，旋钮直接外露在锁体外侧，操作时不需要额外的把手空间，狭窄通道旁的门体使用时也不会出现操作干涉。锁舌部分采用矩形截面的滑动结构，伸出长度达到15mm，和门框上的锁扣盒配合时，能够承受一定的侧向冲击力，不会因为门体受风压晃动就出现意外脱开的情况，同时锁舌端面做了15度的导入斜角，关门时不需要刻意对准，门体推到位后锁舌会被门框压回，到位后自动弹出完成闭锁，日常开关门的操作步骤非常简洁，不需要额外的闭锁动作。

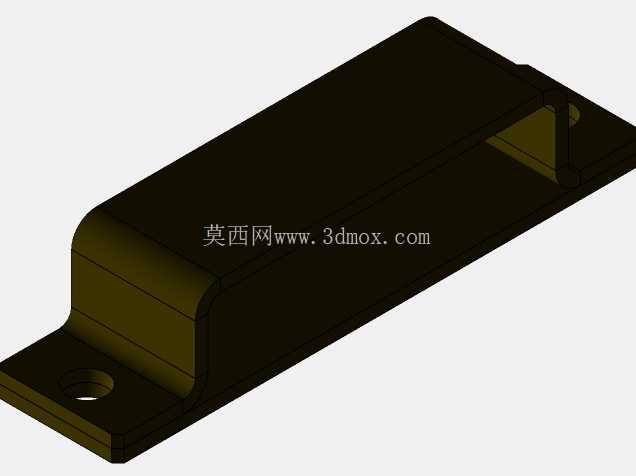

　　安装边界方面，锁体整体的外轮廓尺寸控制在长120mm、宽70mm、厚度30mm的范围内，安装耳片上的固定孔中心距为90mm，适配市面上多数常规辅助门的安装孔位，替换老旧同类型锁具时不需要重新在门板上打孔，直接沿用原有孔位即可完成安装。锁体侧面的锁杆伸出位置距离锁体侧边12mm，安装时只需要保证门框上的锁扣盒对应位置和锁舌伸出位置对齐，预留2mm的配合间隙，就能保证锁舌伸缩顺畅，不会出现卡滞。考虑到辅助空间的使用环境往往存在粉尘、潮气的情况，锁体壳体的拼接缝隙做了折边咬合处理，能够减少粉尘进入内部传动结构的概率，旋钮和壳体的配合位置预留了0.5mm的间隙，同时加装了简易的防尘垫圈，长期使用不会因为积尘出现旋钮转动卡涩的问题。

　　在实际选型适配的时候，需要注意这款锁不适合用于人员密集场所的消防疏散门，也不适合用于高安保要求的库房主门，它的定位就是低成本、高可靠性的简易闭锁方案，针对的是不需要频繁开关、仅需要防止门体被风吹开或者无关人员随意开启的场景，比如厂区的工具间门、院落的侧门、设备围挡的检修门、户外配电箱的外门这类场景，这类场景下的锁具不需要复杂的锁芯结构，重点是耐用、安装方便、操作简单，这款结构的设计刚好匹配这类需求，没有多余的功能结构，所有的结构设计都围绕降低制造成本、提升安装便利性、保证长期使用可靠性这几个核心点展开。建模过程中对钣金件的折弯半径做了统一的规范，所有折弯位置的内R角都取0.8mm，适配常规1.2mm厚冷轧钢板的冲压工艺要求，不需要特殊的冲压模具就能完成壳体的成型，内部的传动齿轮采用标准模数1的直齿结构，加工时可以直接使用标准滚刀加工，不需要定制特殊刀具，旋钮部分采用压铸件结构，和内部传动轴通过D型截面配合，传递扭矩时不会出现打滑，同时旋钮表面做了滚花处理，戴劳保手套操作时也能有足够的摩擦力，不会出现手滑拧不动的情况。
