离心机配套直线移动执行机械臂结构

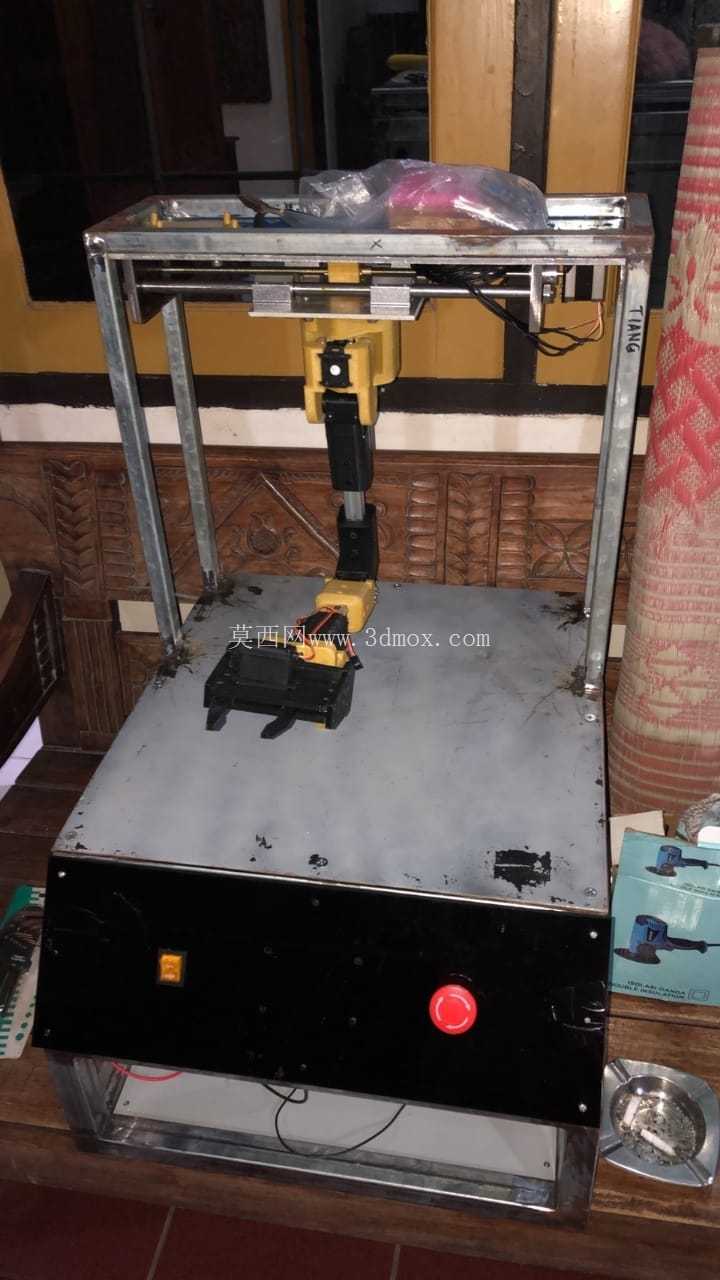

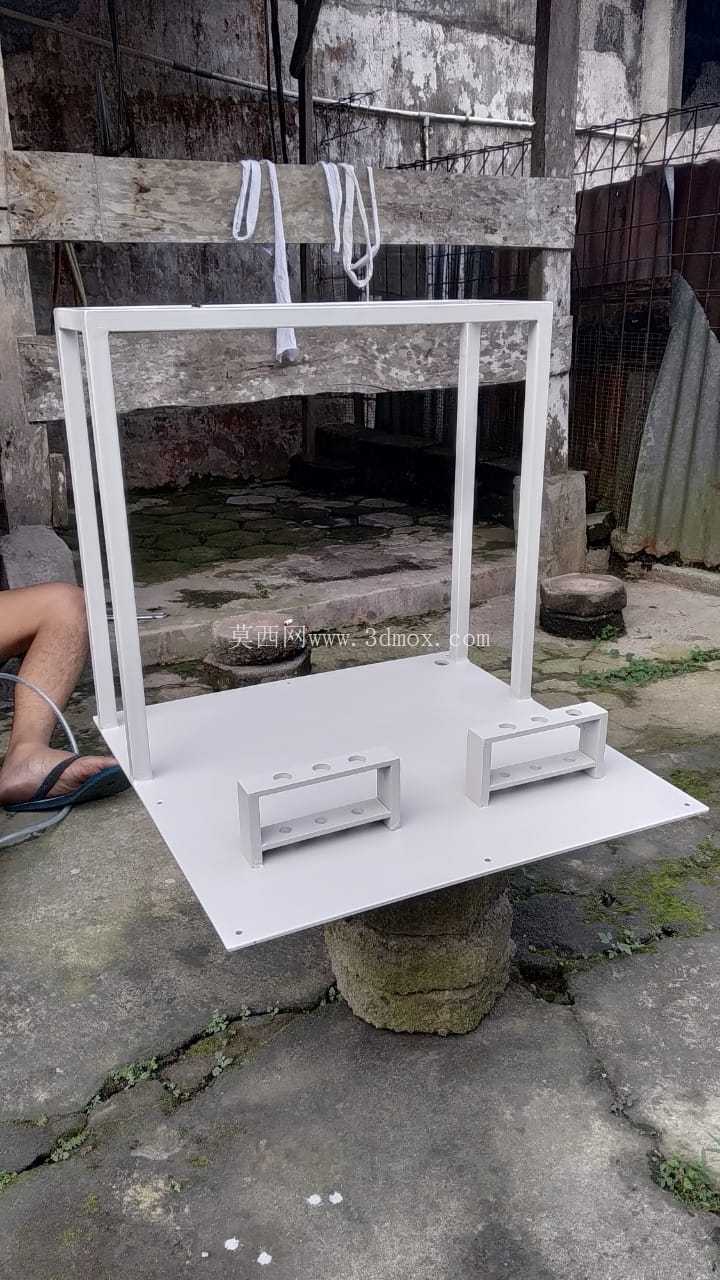

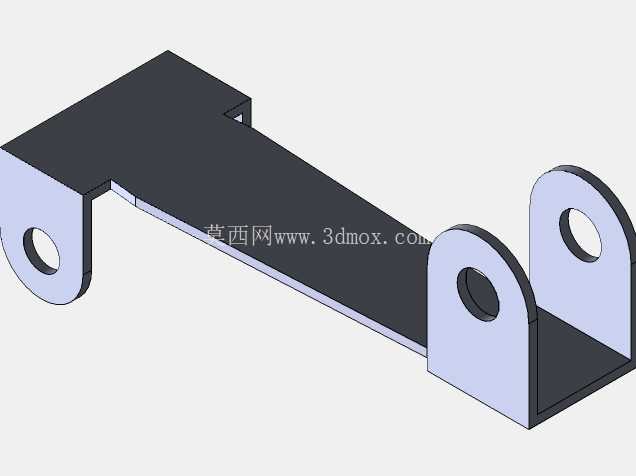

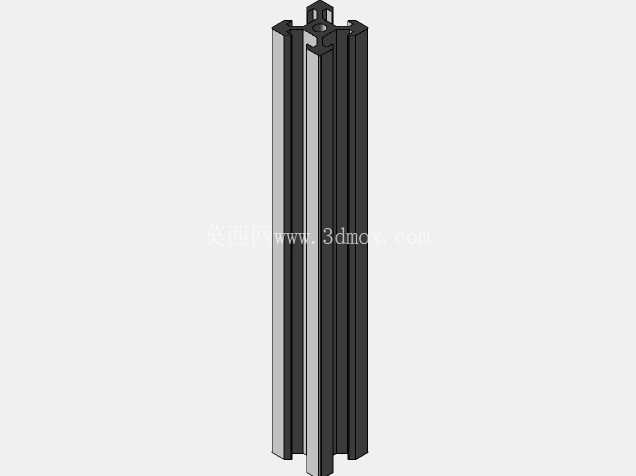

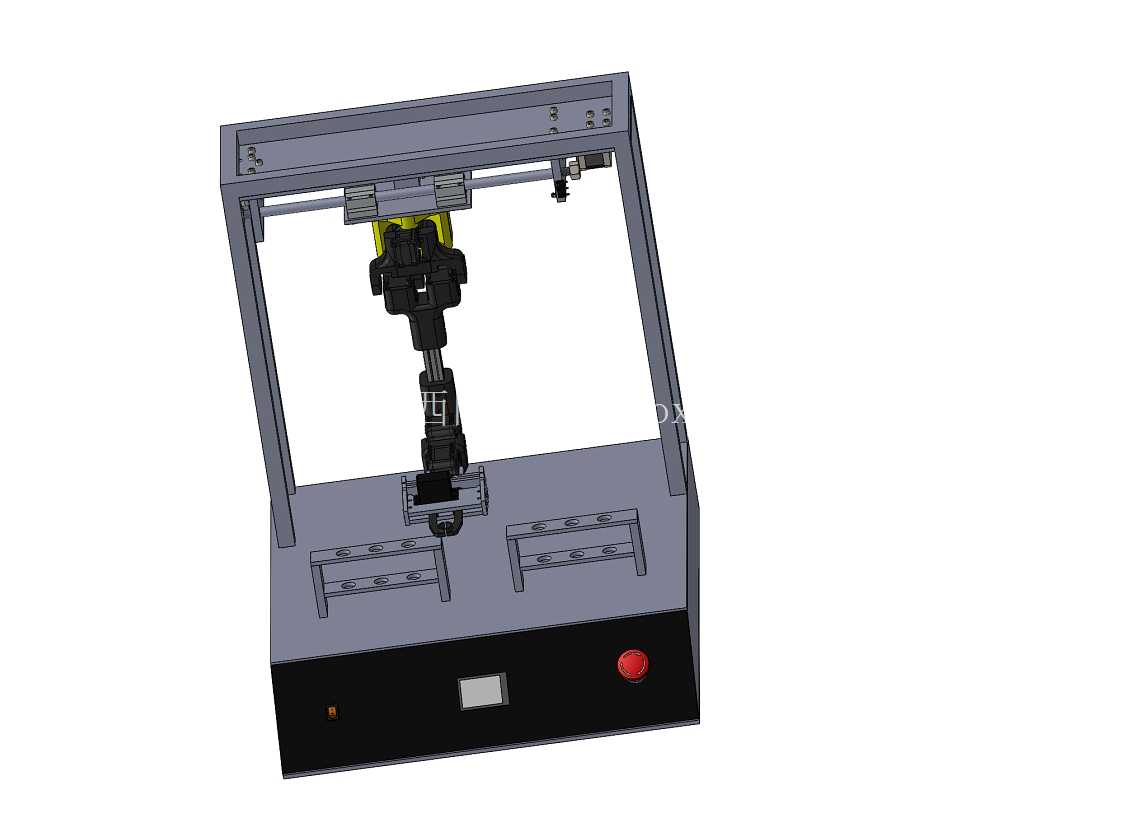

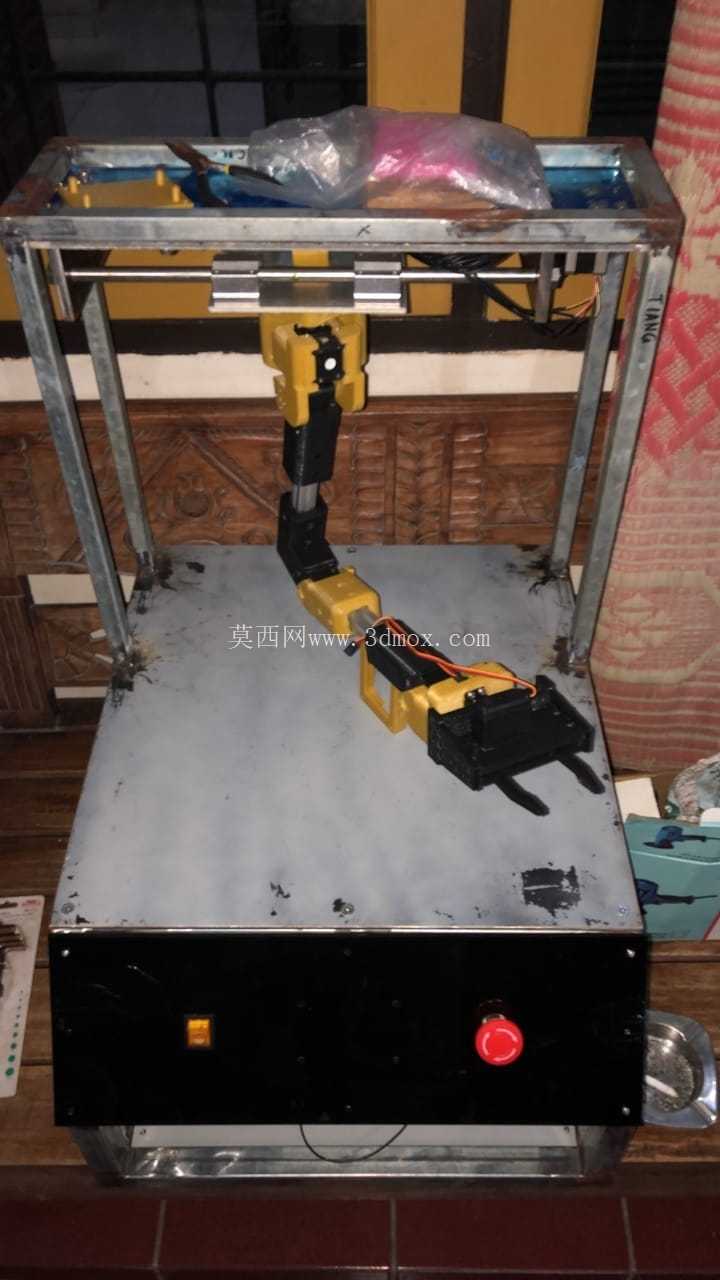

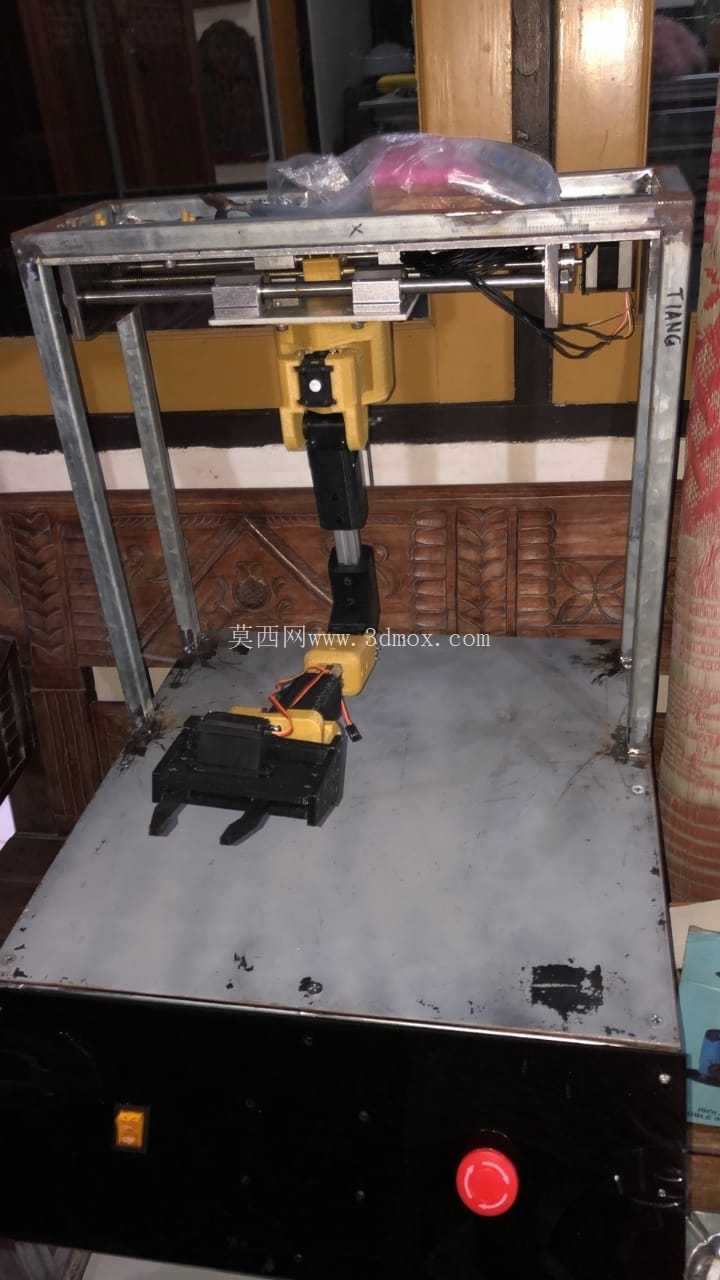

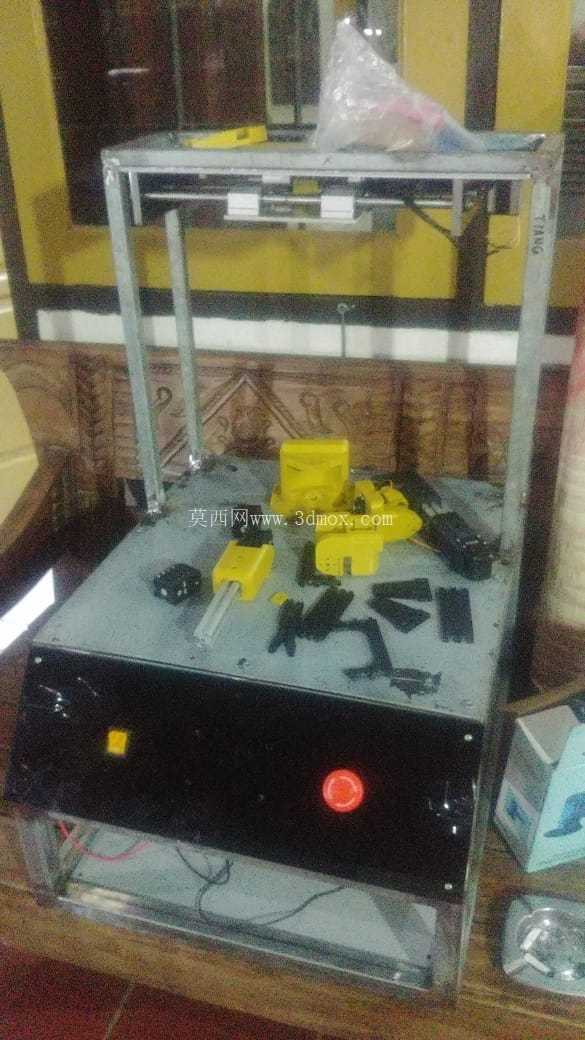

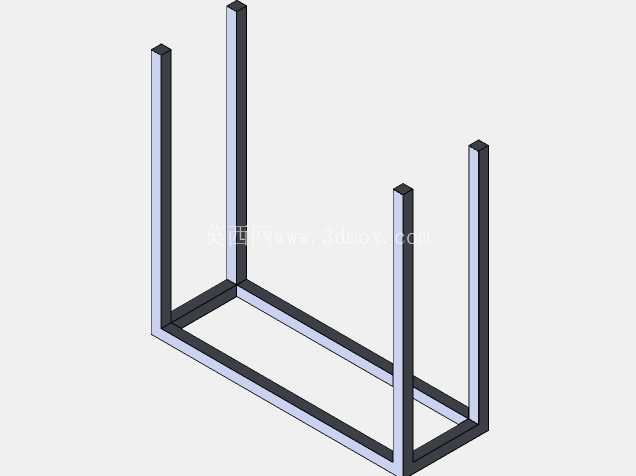

　　这套移动机械臂结构主要面向实验室小型离心机的工位拓展需求，解决离心工序前后样本管的自动转移、工位切换的执行问题，适配常规台式低速离心机的安装空间，不需要对原有离心机主体做大规模结构改造即可完成加装。从结构布局来看，整套机构采用铝型材搭建外框架，框架的安装边界完全匹配常规台式离心机的侧面安装孔位，整体外伸长度控制在320mm以内，宽度与离心机本体宽度保持一致，不会额外占用过多实验台操作空间，框架底部预留了与实验台固定的腰型孔，可根据不同台面的安装条件调整固定位置。

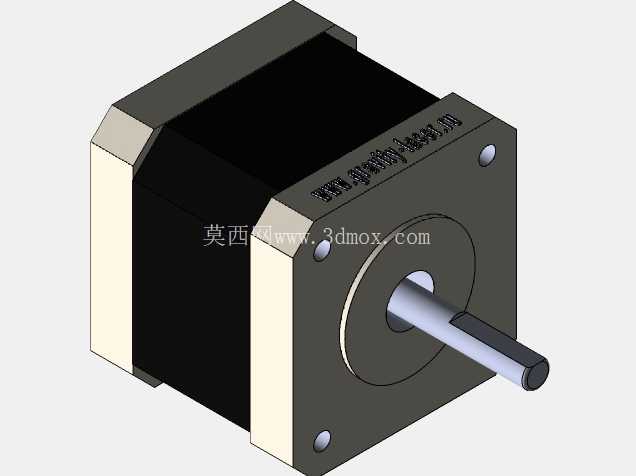

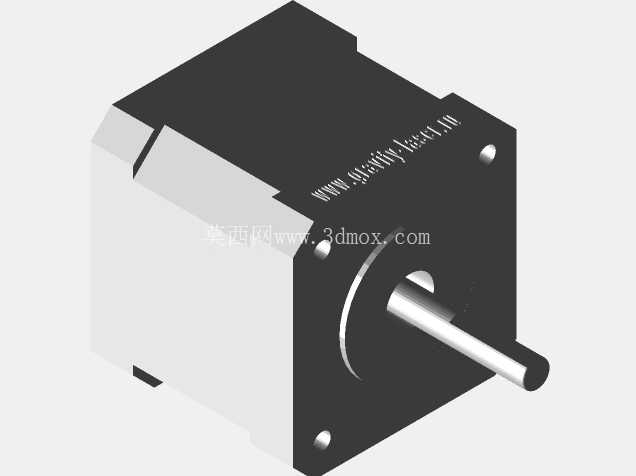

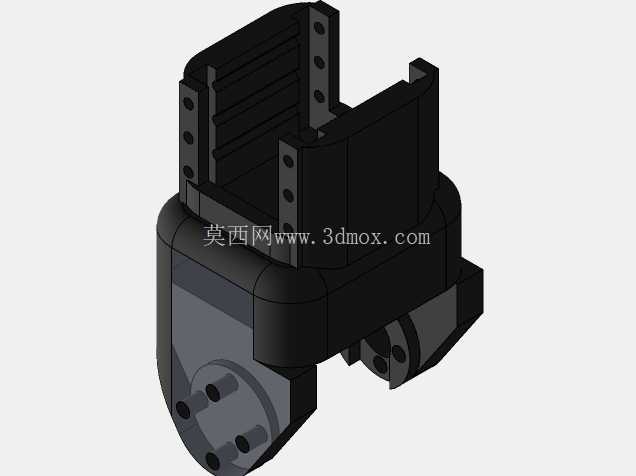

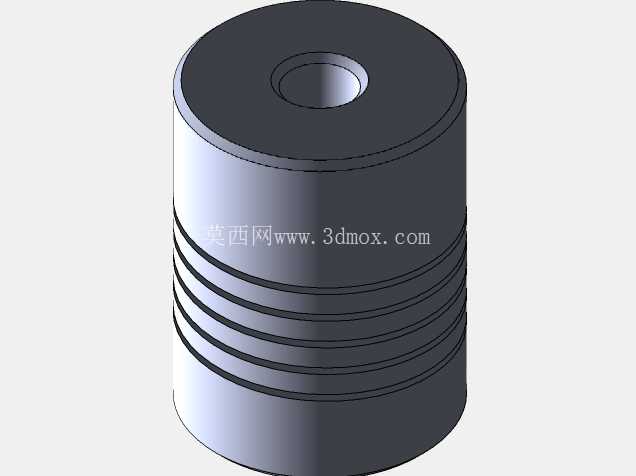

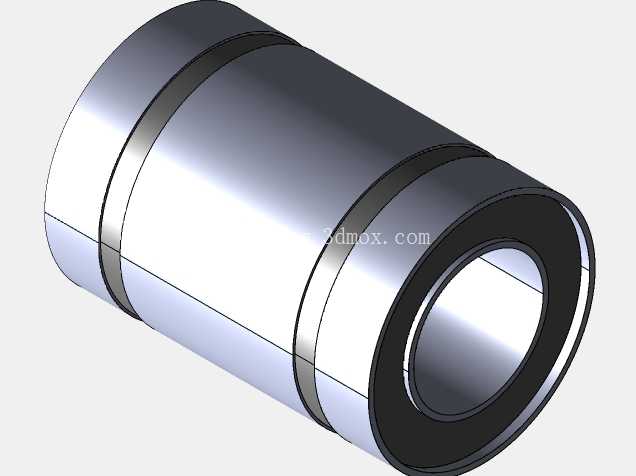

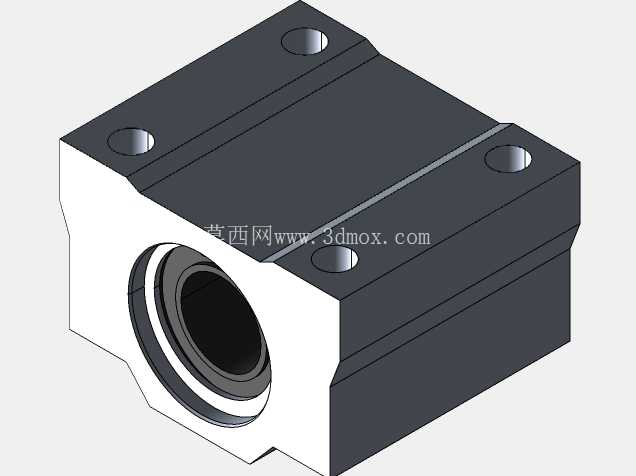

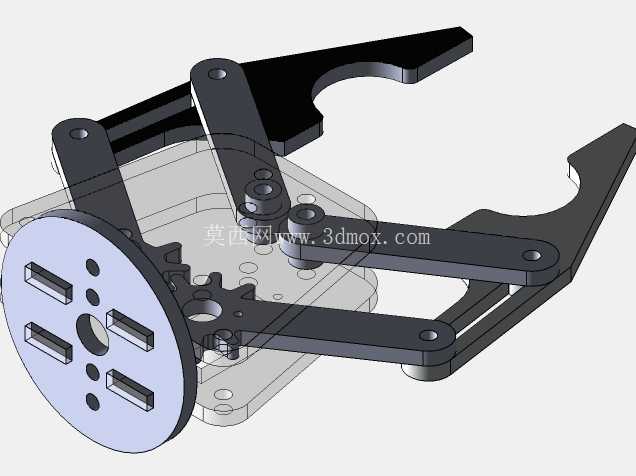

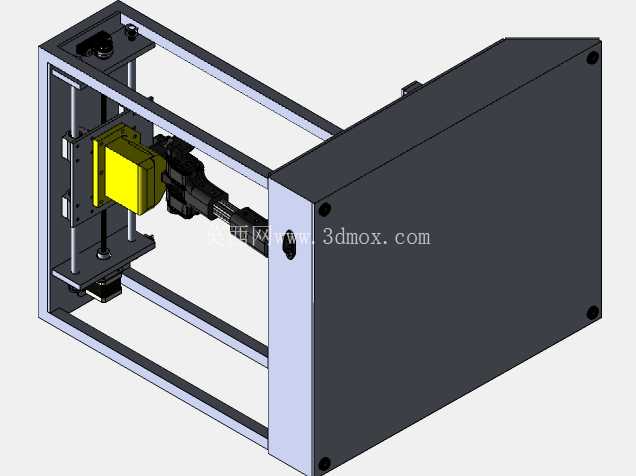

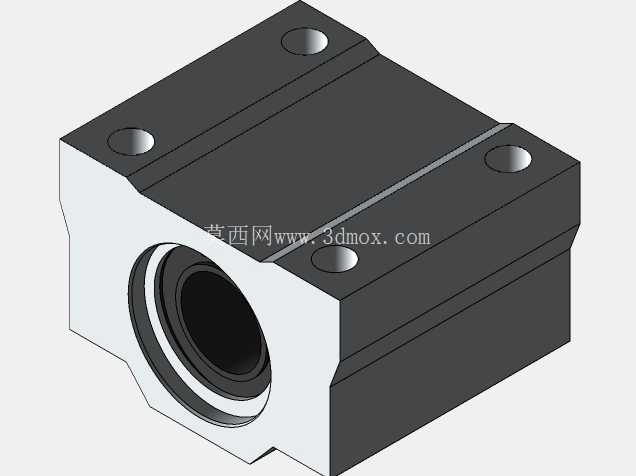

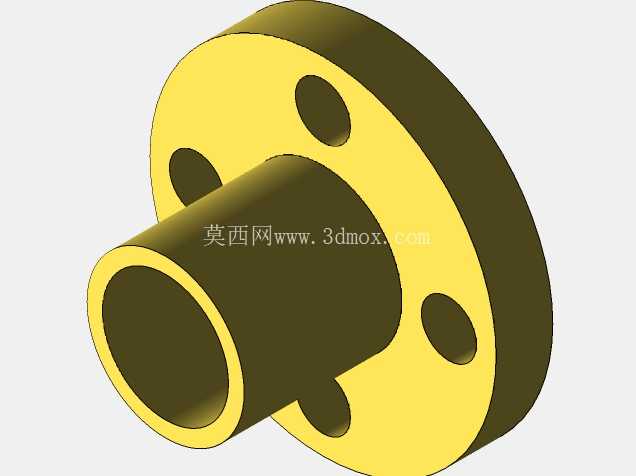

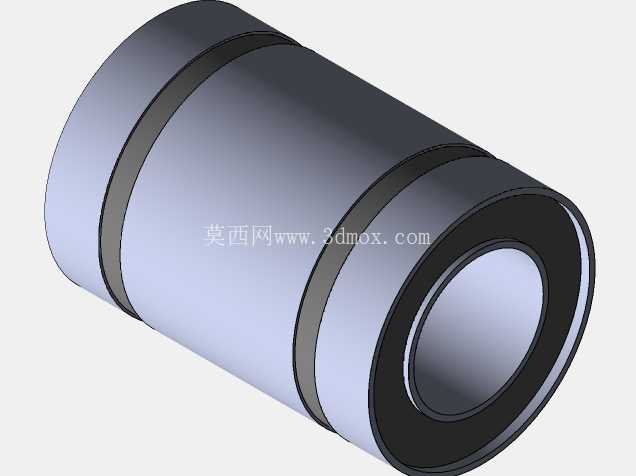

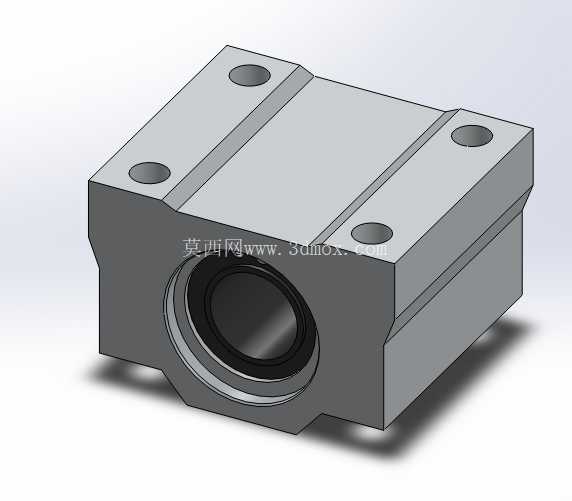

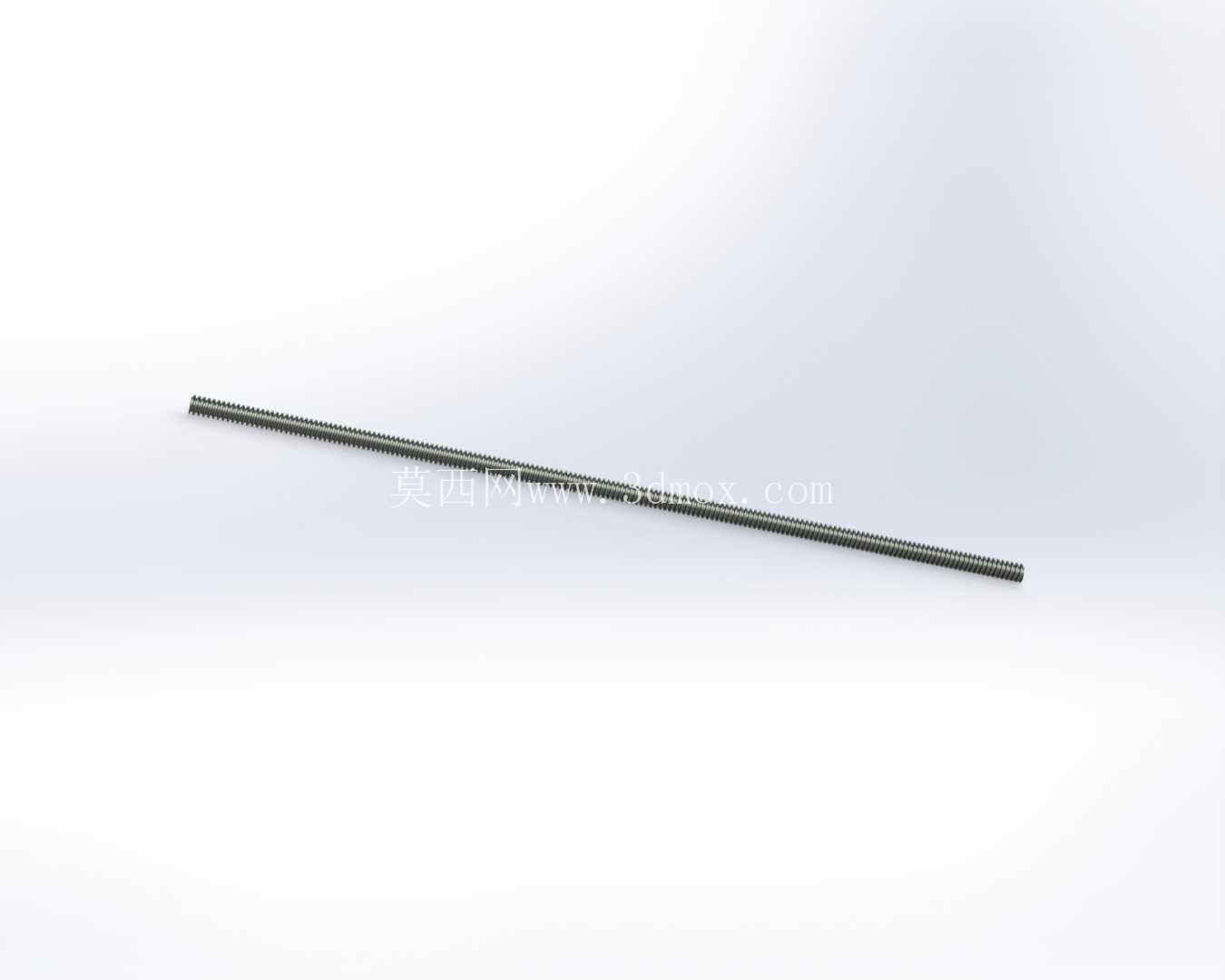

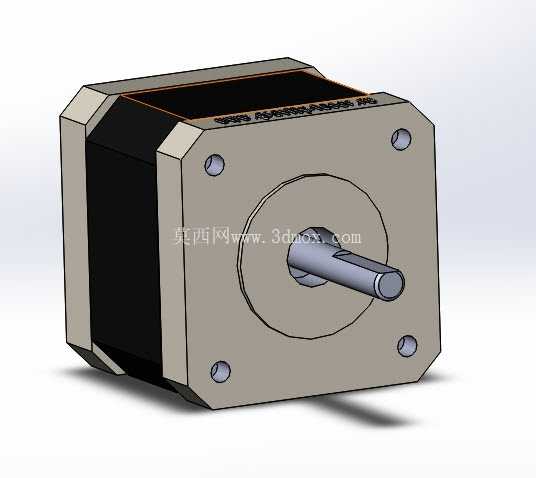

　　机械臂的执行端采用模块化快拆设计，可根据不同规格的离心管架更换适配夹爪，夹爪的开合行程覆盖10ml到50ml常规离心管的夹持范围，夹持力通过内置的弹性缓冲结构控制，避免夹碎薄壁样本管。驱动部分采用丝杆传动搭配直线导轨导向，传动精度控制在0.1mm以内，移动行程覆盖离心机样本位到外侧样本放置台的全部距离，运行速度可根据实际操作需求调整，避免速度过快导致样本洒出。设计过程中优先考虑了原有设备的兼容性，框架与离心机的连接位置全部采用无焊接的螺栓连接，不需要在离心机本体上焊接额外支架，避免破坏原有设备的动平衡结构；电气部分的走线全部隐藏在铝型材的槽内，外部没有明线，避免实验过程中管线剐蹭样本或者操作人员。

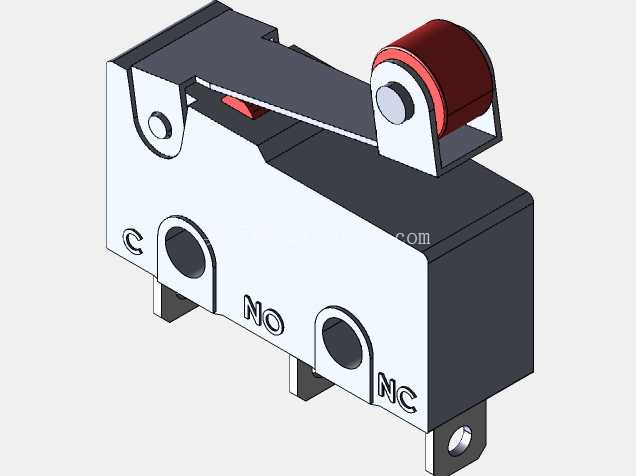

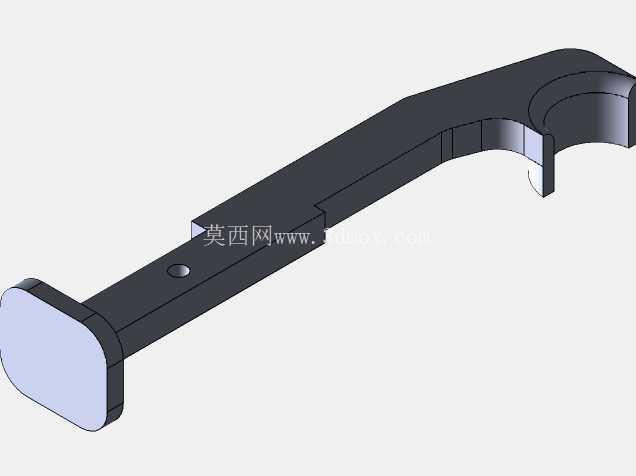

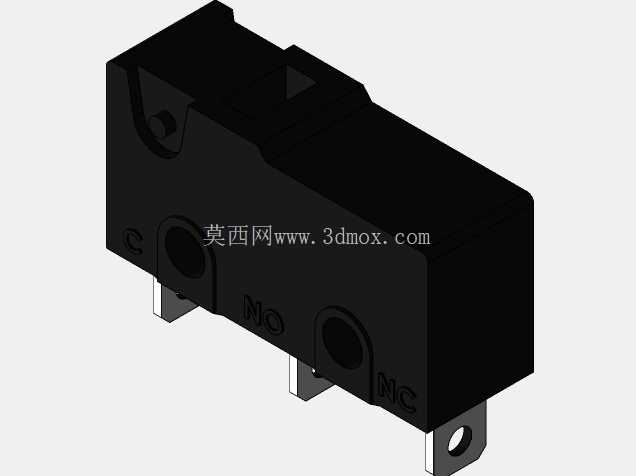

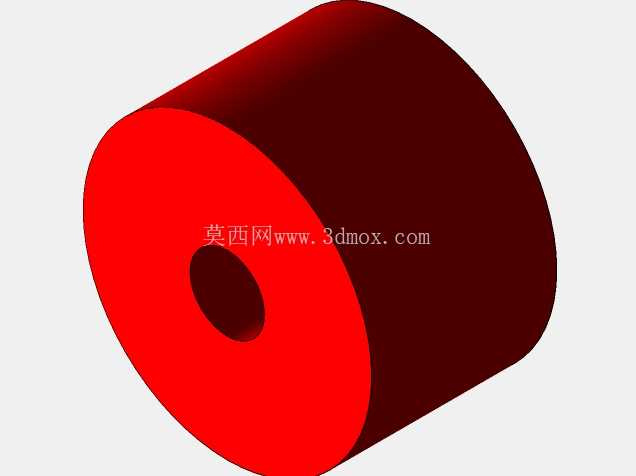

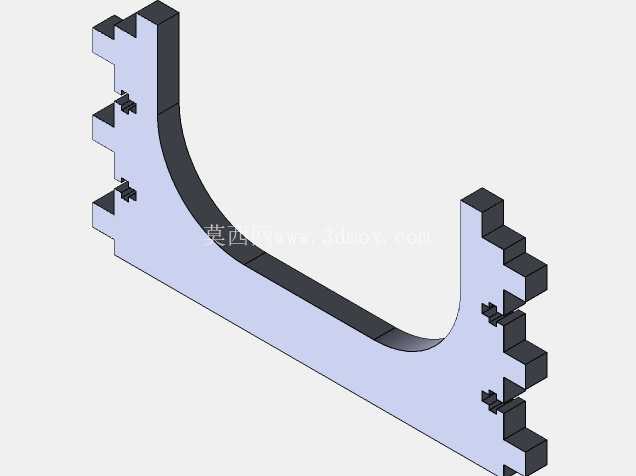

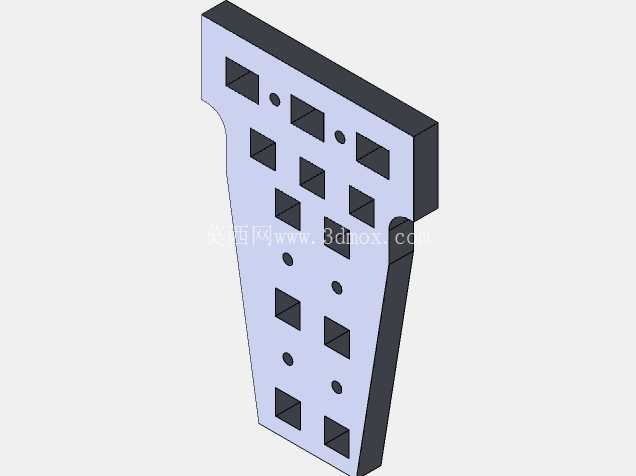

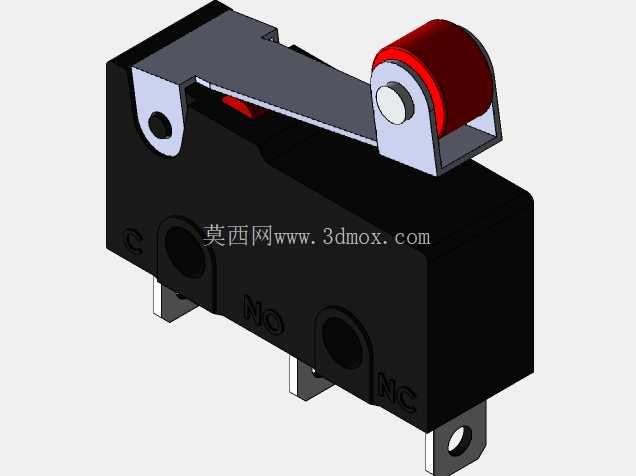

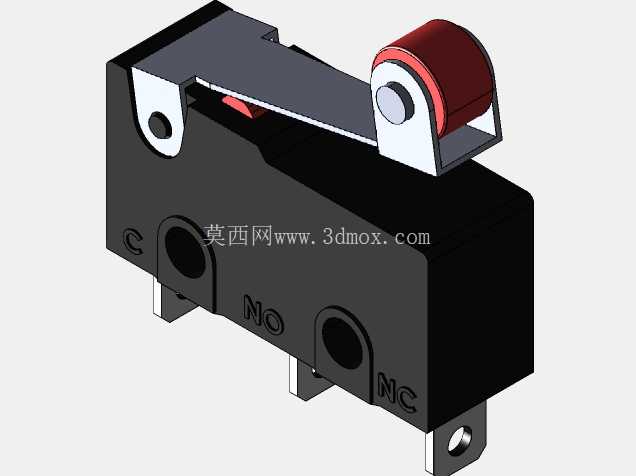

　　机械臂的末端位置设置了硬限位与软限位双重保护，硬限位采用聚氨酯缓冲块，即使程序出现误操作，也不会让臂体撞击离心机转子或者外壳，软限位通过位置传感器触发，在接近行程端点时自动减速停止，降低运行冲击。整套结构的重心经过配平计算，全部重量集中在与离心机连接的框架侧，外伸臂部分采用轻量化的镂空结构设计，减少悬臂端的重量负载，避免长期运行导致框架变形，影响移动精度。在实际应用场景中，这套机械臂可以完成离心完成后样本架的自动取出、转移到暂存位，同时将待离心的样本架送入离心机腔体内的指定位置，替代人工完成重复性的取放操作，尤其适合批量样本处理的教学实验、常规检测场景，减少操作人员接触离心设备的频次，降低操作失误带来的设备损伤或者样本损耗。

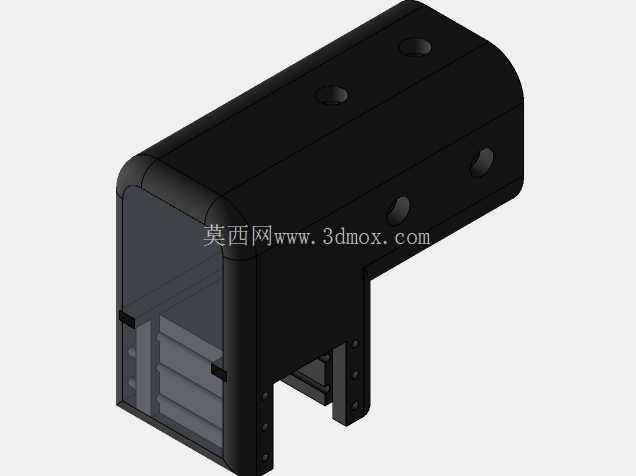

　　结构设计时没有采用复杂的多关节结构，而是选用直线移动的单轴执行方案，一方面是因为离心机的取放动作只需要直线方向的位移即可完成，不需要多自由度的复杂运动，单轴结构的故障率更低，维护难度更小；另一方面单轴结构的成本更低，对于教学场景或者小型实验室来说，加装的成本压力更小，不需要复杂的编程调试，只需要设置几个固定的位置点即可完成全部动作流程。臂体的传动部分全部设置了可开合的防尘罩，避免实验过程中洒落的试剂、灰尘进入导轨或者丝杆内部，影响传动顺畅度，防尘罩采用透明亚克力材质，不需要拆开罩体就可以观察内部传动件的运行状态，日常维护只需要定期在注油孔添加润滑脂即可，不需要完全拆解结构。安装时只需要将框架通过螺栓固定在离心机的侧面预设孔位，调整导轨的水平度，保证臂体移动方向与离心机腔体开口方向平行，即可完成机械安装，后续的电气接线只需要对接配套的控制盒，不需要改动离心机本身的电路系统，不会影响原有离心机的独立运行功能，即使机械臂部分出现故障，也可以快速拆除连接螺栓，恢复离心机的人工操作模式，不会耽误实验进度。
