基本工业用容积式压缩机结构设计

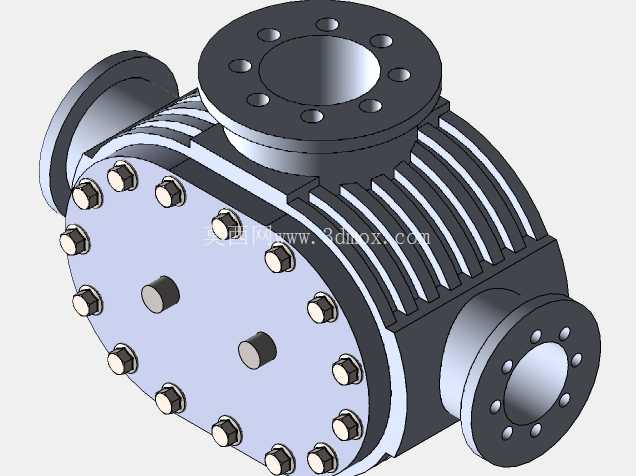

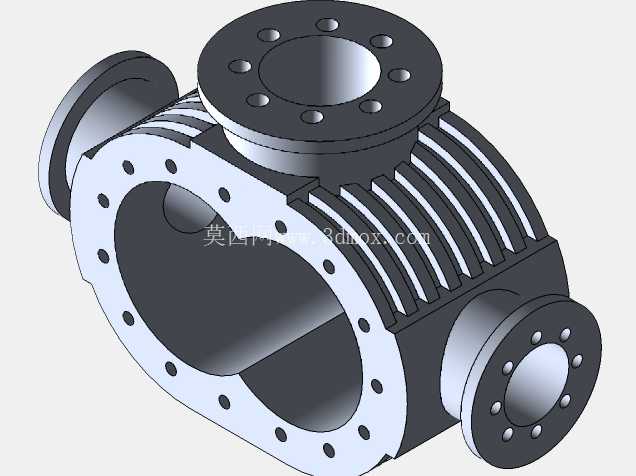

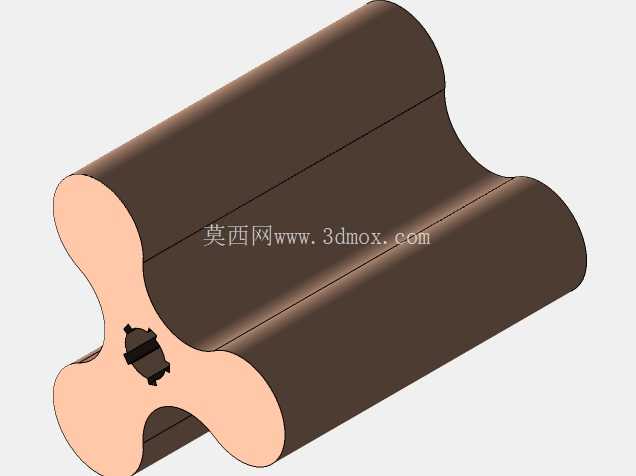

　　从结构功能来看，该压缩机采用多腔室容积变化的工作原理，缸体外部的散热筋结构是设计中针对连续运行工况的热管理考量，压缩过程中气体做功产生的热量可通过筋片增大的散热面积快速传导到外界空气中，避免缸内温度过高导致的润滑失效、密封件老化加速等问题，无需额外配置复杂的外置冷却结构即可适配多数常规连续运行工况。三个方向的法兰接口分别对应进气、排气以及可能的工艺测压/泄压接口，法兰端面的螺栓孔采用均布设计，可保证连接时的密封面压力均匀，配合对应压力等级的密封垫片即可实现可靠的管路连接，避免运行过程中出现气体泄漏的问题。在工业流体输送与压力能供给场景中，这类容积式压缩机的应用覆盖范围极广，从常规气动系统的气源供给，到特殊工艺环节的气体增压输送，都能见到同结构设备的身影。不同于离心式压缩机的大流量低压比特性，该结构的压缩机更适配中小流量、中高压输出的工况，常见于车间气动工具动力源、小型工艺气体增压回路、制冷系统压缩单元等场景，实际运行中可稳定维持输出压力波动在允许区间内，满足下游用气设备的压力稳定性要求。

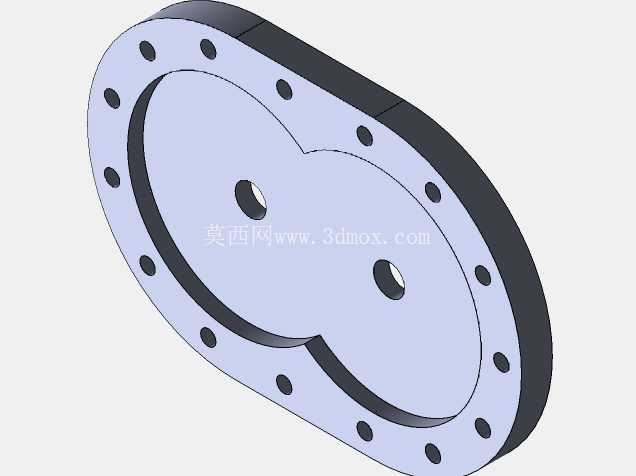

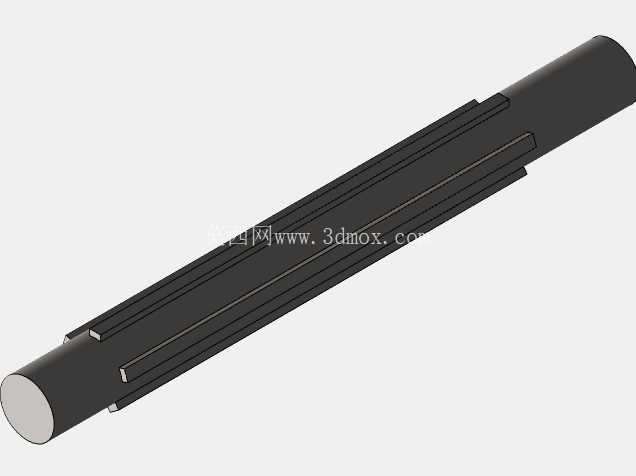

　　端盖部分采用周向均布的螺栓进行紧固，螺栓的排布密度匹配缸体的设计工作压力，可保证缸体在额定压力下的结构强度，端盖上的两个轴伸结构分别对应动力输入轴与可能的平衡轴或者润滑油泵驱动轴，输入轴可通过联轴器与驱动电机直连，也可通过带轮结构实现减速传动，适配不同的安装空间与动力输入条件。设计过程中首先需要确定的是额定工况下的排量与压比参数，以此反推缸内腔室的容积变化量、转子或者活塞的运动行程，再结合材料的许用应力计算缸体壁厚、螺栓规格与数量，散热筋的高度、间距、数量则需要通过热平衡计算确定，保证单位时间内的散热量能够覆盖压缩过程产生的热量，将缸体工作温度控制在密封件与润滑油的允许工作温度范围内。

　　安装边界方面，该压缩机的主体结构为近似长方体的缸体加三个方向伸出的法兰接口，安装时需要预留法兰连接的操作空间，尤其是端盖侧的螺栓拆装空间，方便后期维护时拆卸端盖检查内部构件的磨损情况；底部可通过加装配套的安装支架固定在设备基座或者机架上，输入轴端需要预留联轴器或者带轮的安装空间，同时保证轴的对中精度，避免运行过程中出现额外的径向力导致轴封磨损加快。进出气法兰的连接尺寸符合对应压力等级的管路标准，可直接与同规格的工业管路对接，无需额外制作过渡接头。

　　在实际选型适配时，需要结合下游用气设备的耗气量、工作压力来匹配对应的驱动功率，同时根据输送气体的特性选择对应的密封材质与缸体处理工艺，比如输送腐蚀性气体时需要对缸体内壁做防腐处理，输送洁净气体时则需要采用无油润滑的结构设计，避免气体被润滑油污染。该结构的压缩机相比其他类型的同参数设备，整体结构更加紧凑，相同排量下的外形尺寸更小，对安装空间的要求更低，同时易损件数量少，日常维护仅需要定期检查密封件、更换润滑油、检查螺栓紧固力矩即可，维护成本较低，适合在中小型工业生产场景中作为固定气源或者工艺增压设备使用。建模过程中对各部件的配合公差做了对应设置，比如轴与轴承的配合采用基孔制过渡配合，端盖与缸体的定位采用止口定位，保证装配后的同轴度符合设计要求，法兰密封面的平面度、螺栓孔的位置度都按照对应工业标准设置，可直接导出工程图用于生产加工参考。
