同轴双活塞结构空气压缩装置

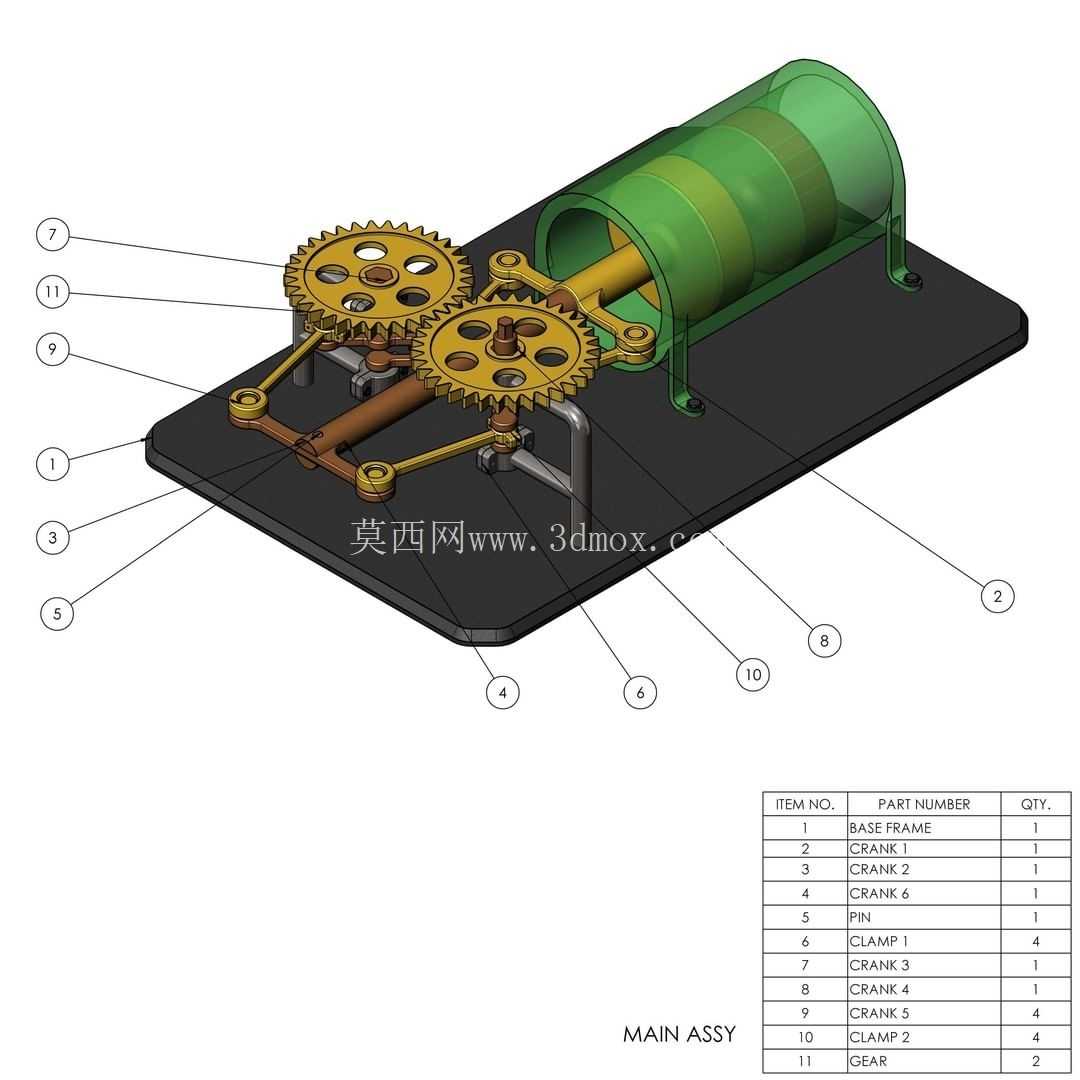

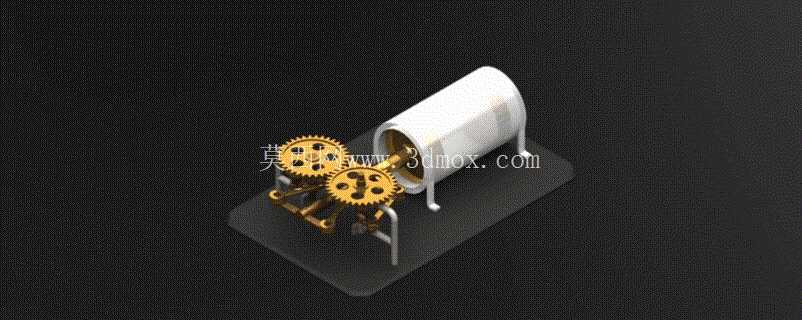

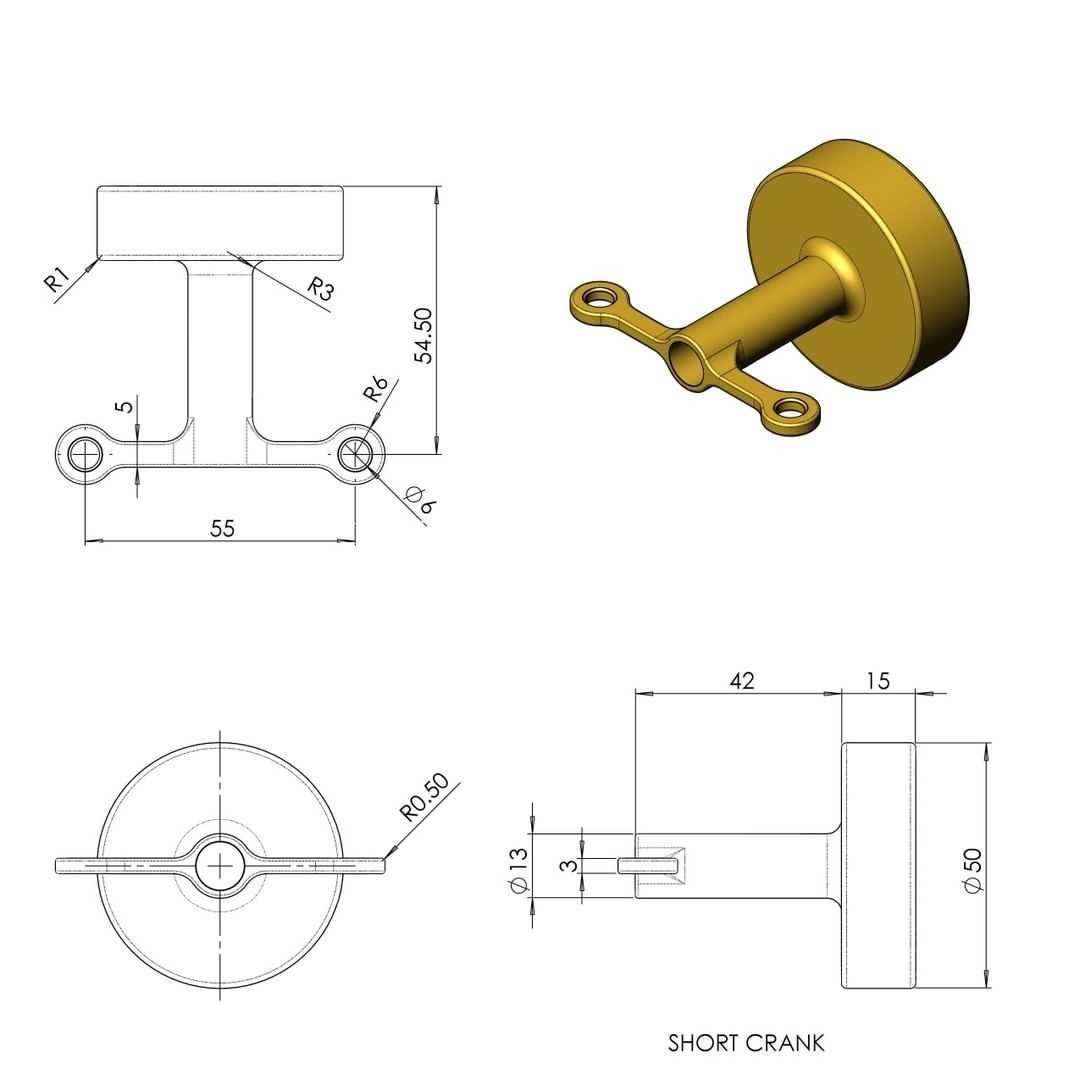

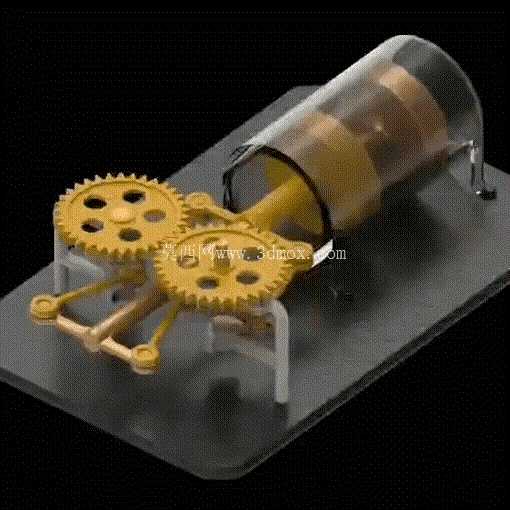

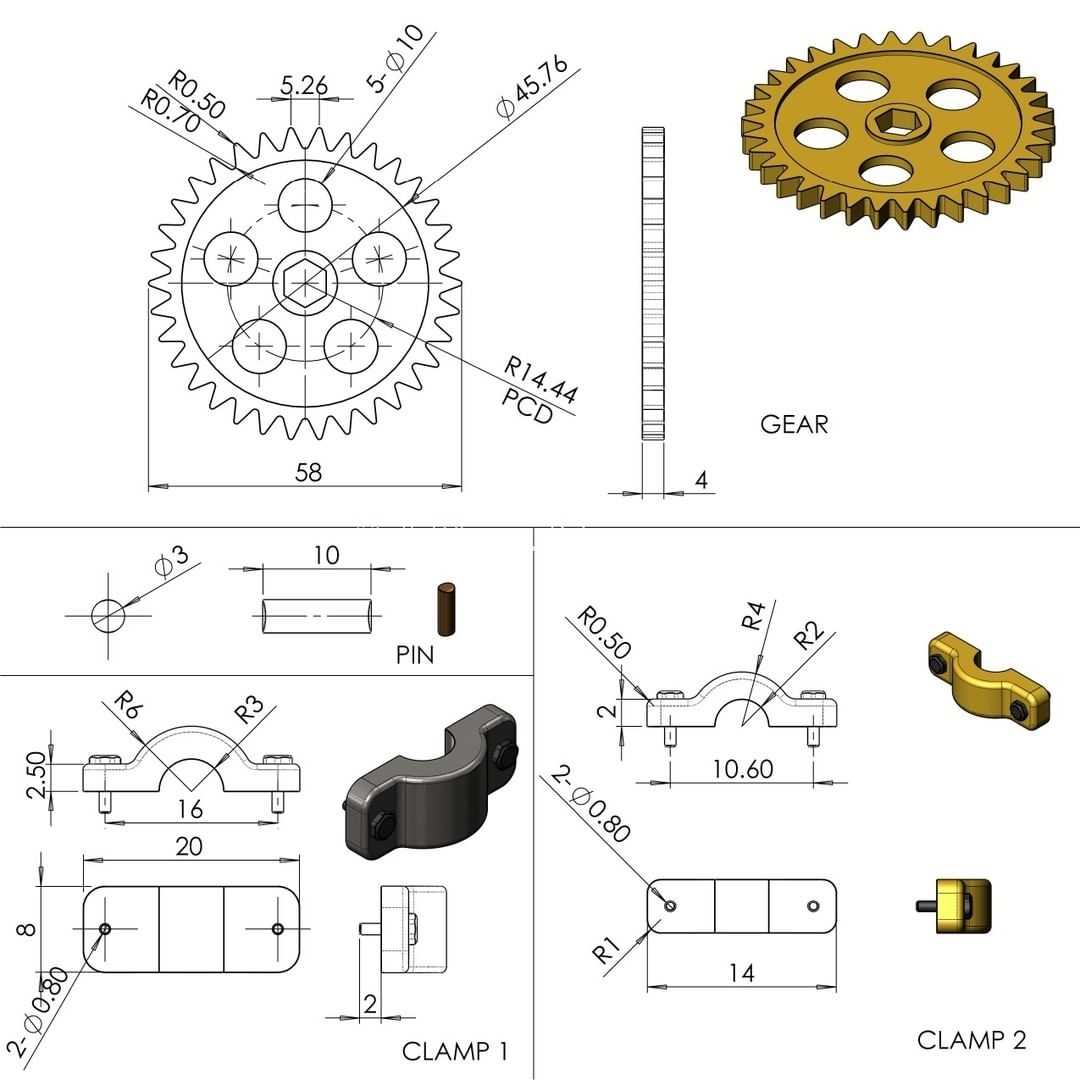

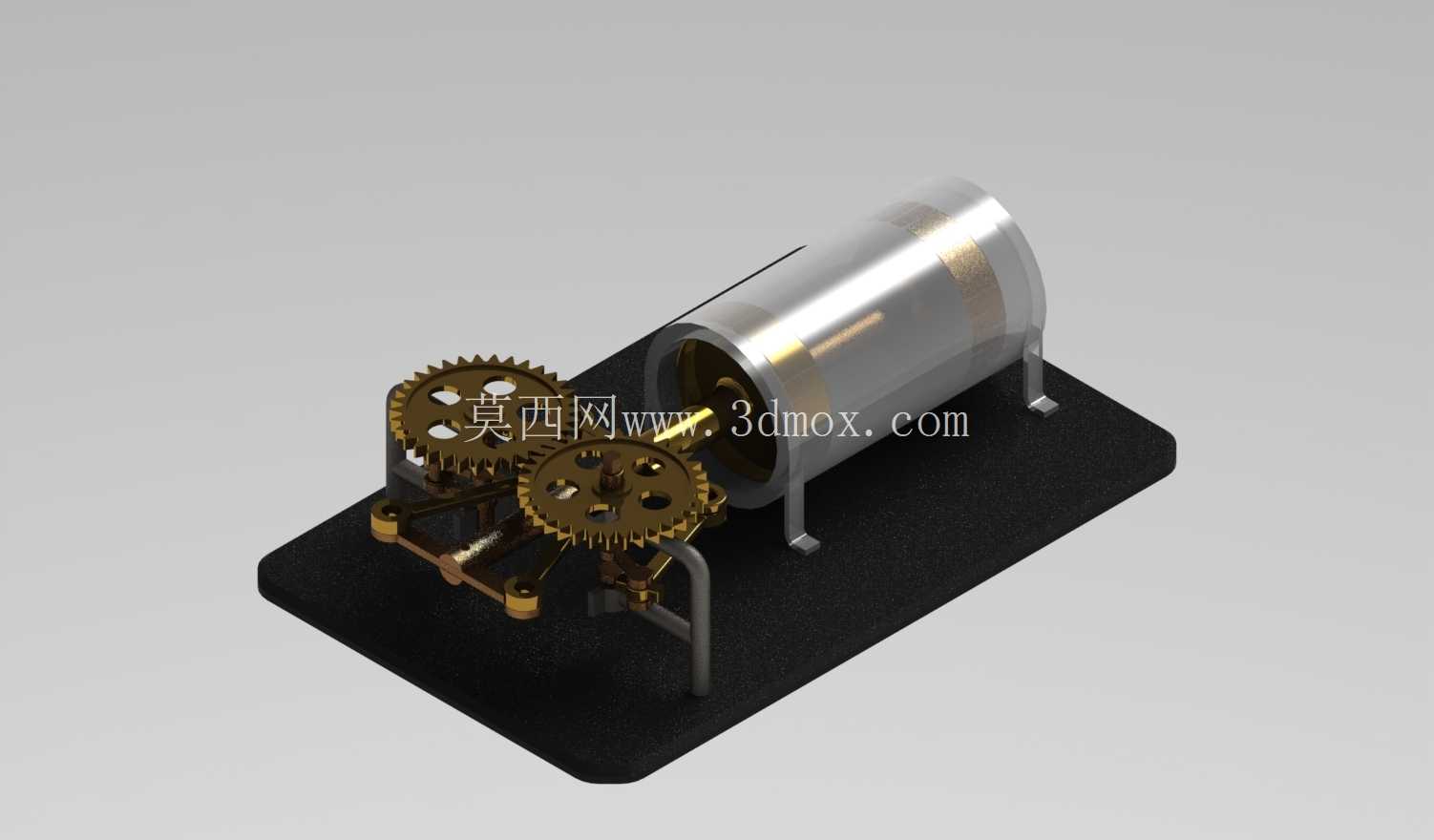

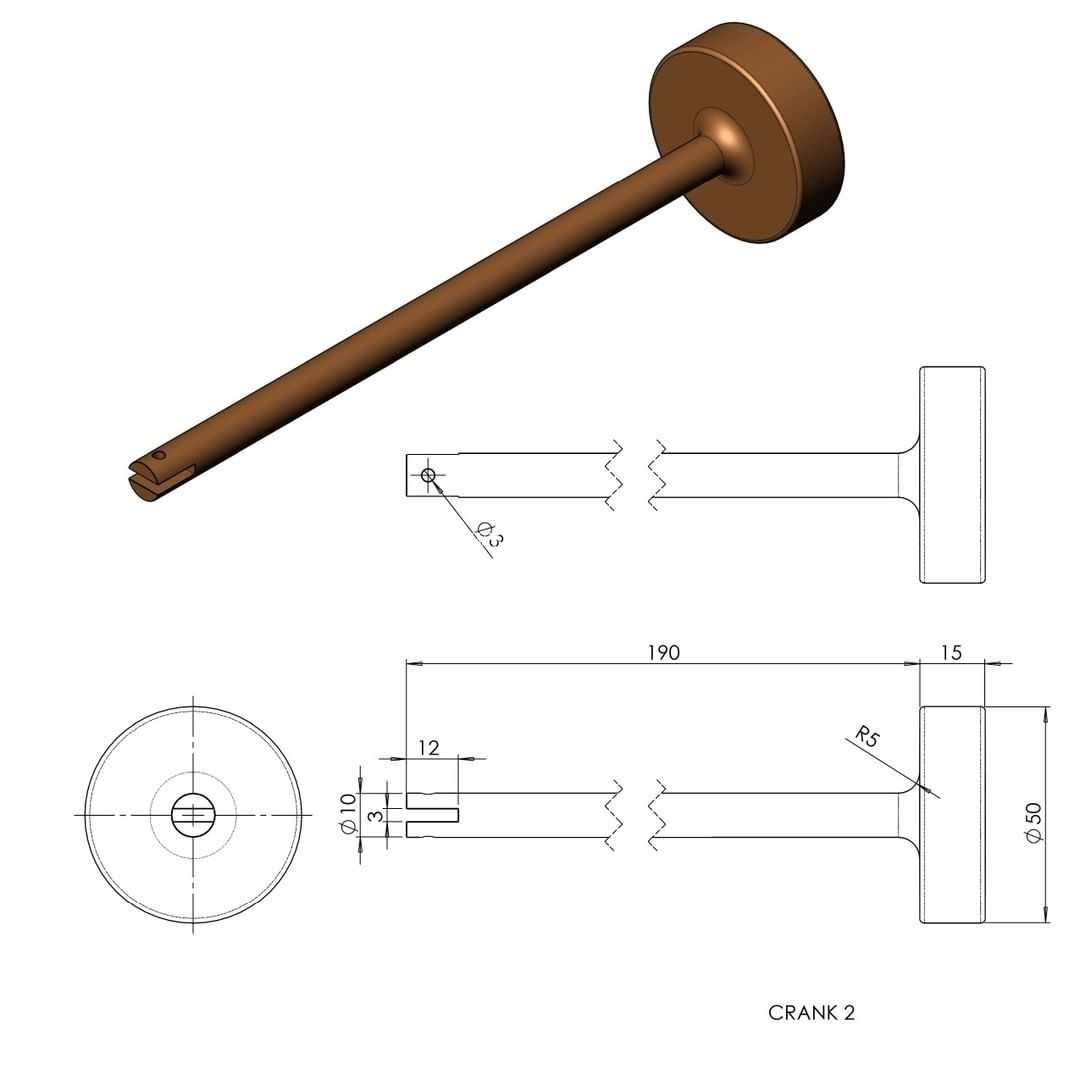

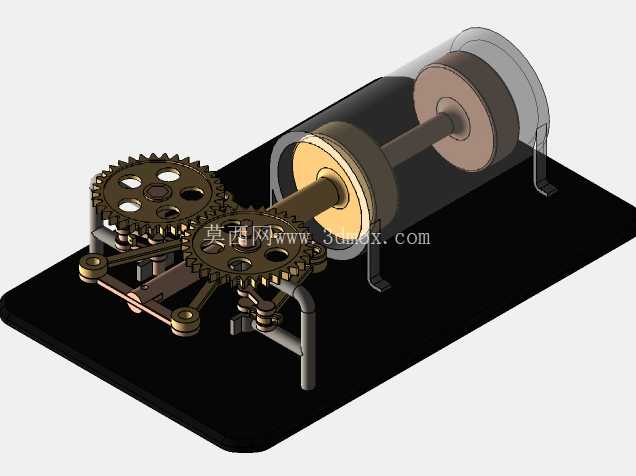

　　在小型气动系统配套、教学演示教具开发、低压气源供给场景中，这类同轴双活塞布局的空气压缩装置有着很明确的适配性，不同于常规单缸或者并列双缸的压缩结构，同轴布置的两个活塞可以在同一曲轴回转周期内完成两次吸气压缩行程，在不额外增加设备横向安装尺寸的前提下，有效提升单位时间内的排气量，很适合对安装空间有严格限制的桌面型气动工位、便携气源设备配套使用。从实际功能层面看，这套装置通过齿轮组完成动力输入的换向与转速匹配，外露的啮合齿轮组一方面承担动力传递作用，将输入轴的回转运动同步传递给两组活塞的曲柄连杆机构，另一方面也直观展示了机械传动的运动逻辑，作为机械原理演示载体时，不需要额外拆解外壳就能观察到动力从输入到活塞往复运动的完整传递路径。

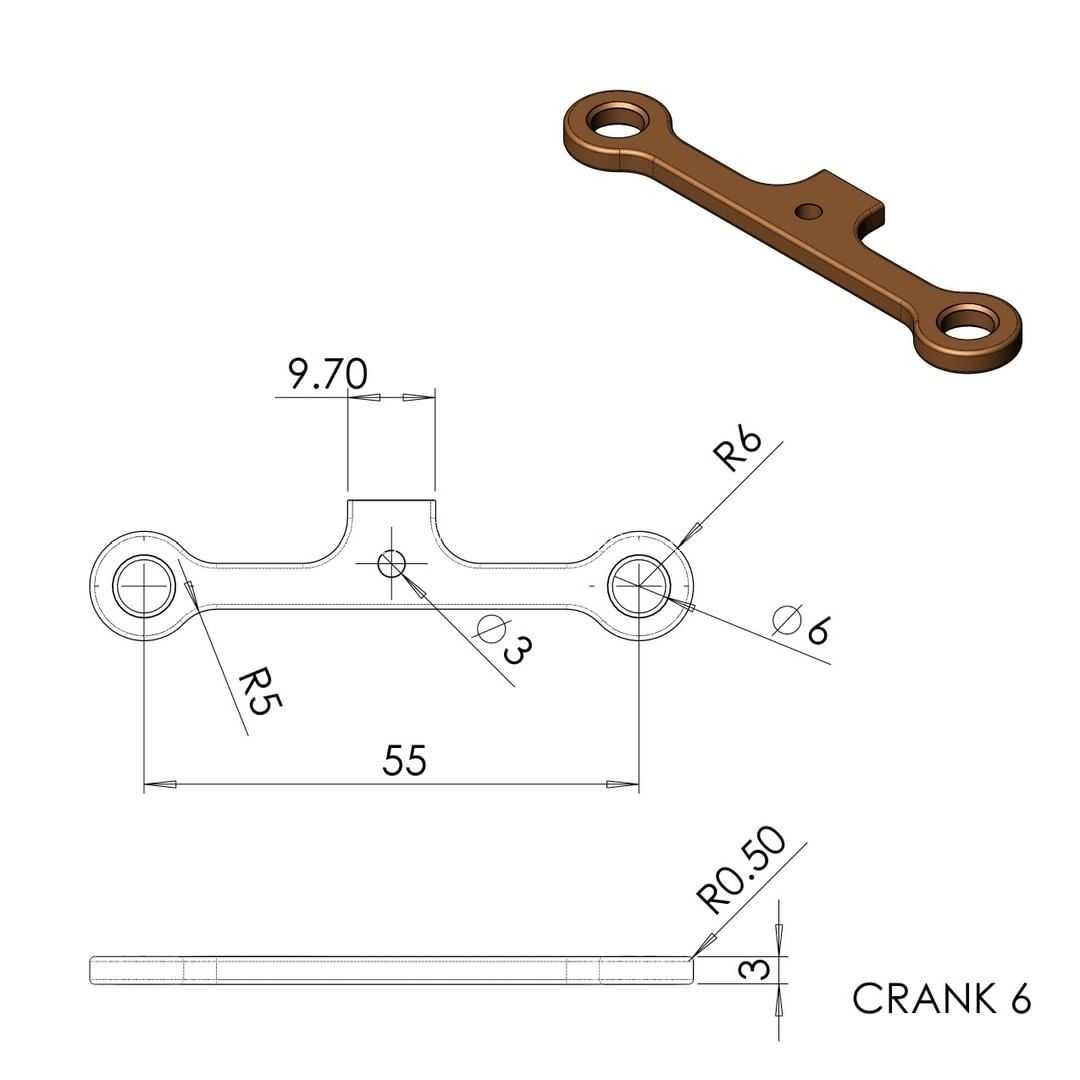

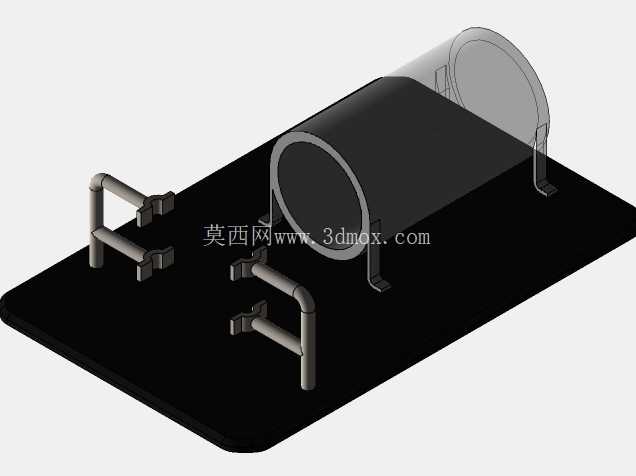

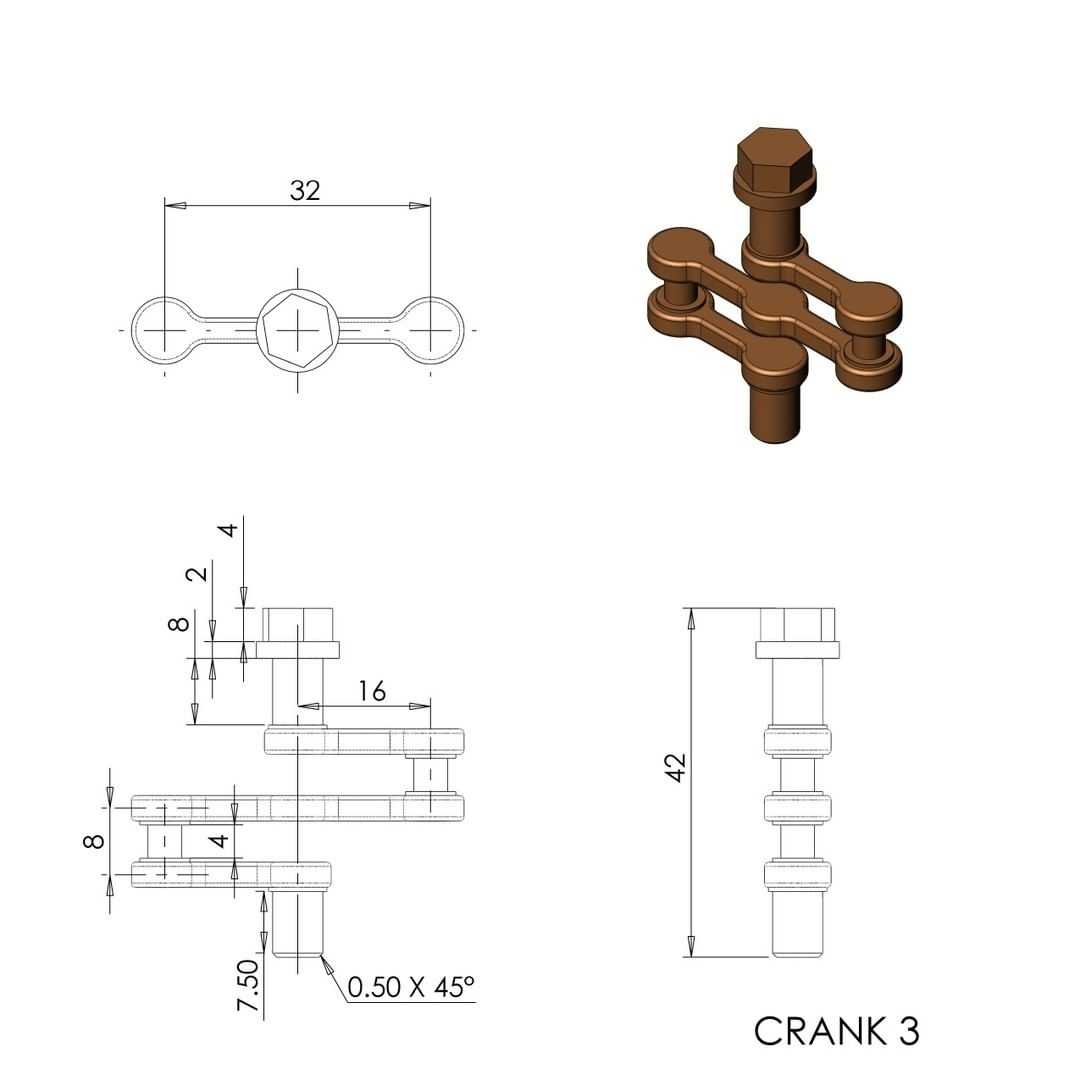

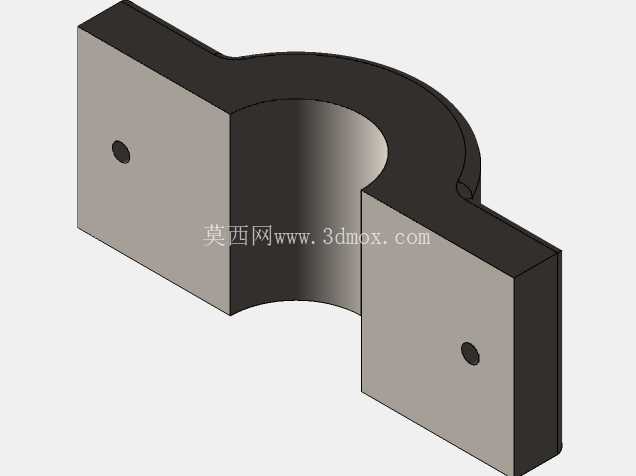

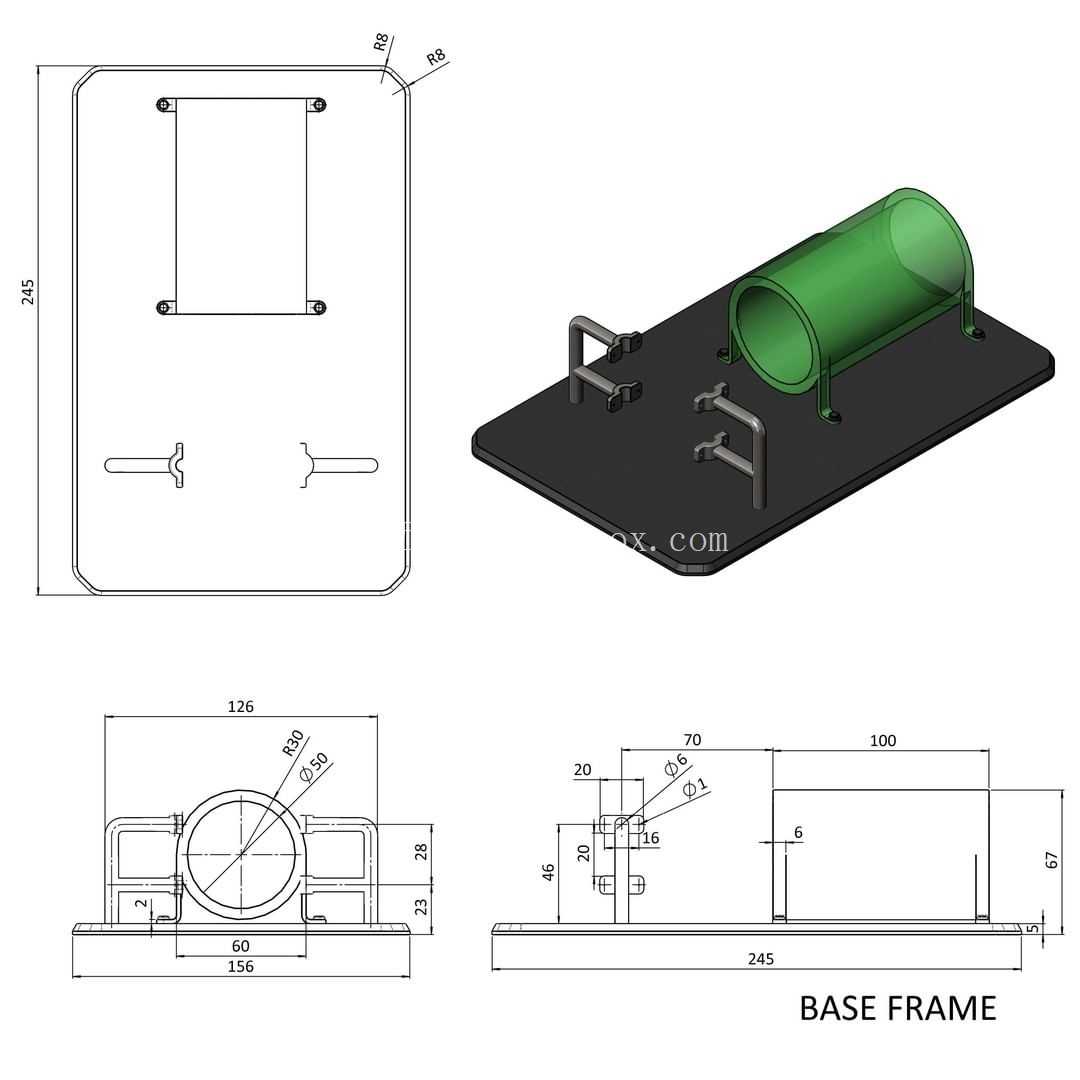

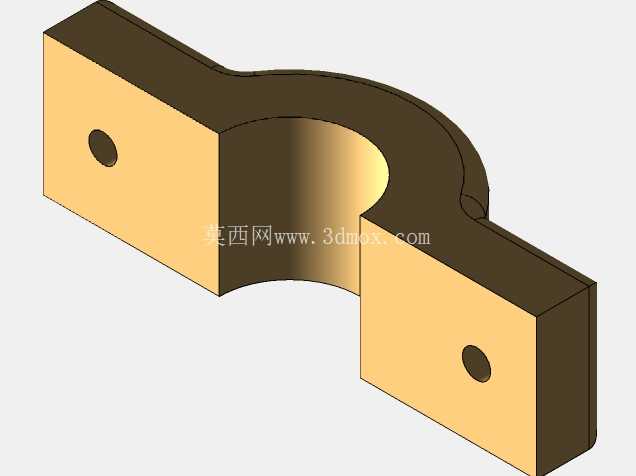

　　设计思路上，这套结构优先考虑了运动部件的同轴度公差控制，两个活塞共用同一缸体轴线，连杆机构的铰接点位置经过反复校核，避免活塞往复运动过程中出现偏磨、卡滞的问题；储气缸体采用卧式圆筒布局，通过支架直接固定在安装底板上，缸体的进气、排气接口位置预留了标准管螺纹的安装余量，不需要额外改造就能直接连接常规气动管路的快插接头。安装边界方面，整套装置的所有运动部件都集中在底板上方的矩形区域内，齿轮传动部分的外轮廓没有超出底板边缘，卧式储气缸的轴向长度控制在合理范围内，安装时只需要在底板对应位置预留四个固定螺栓孔位，就能完成整套装置的固定，不需要额外预留侧面的操作维护空间，日常维护时只需要定期检查齿轮啮合间隙、活塞密封件的磨损情况即可。

　　在实际工况适配中，这种双活塞同轴结构的排气脉动比单缸结构小很多，输出的压缩空气压力波动幅度更低，搭配小型稳压阀之后就能直接给小型气动夹具、气动喷头这类对气源稳定性有一定要求的终端设备供气；同时因为两个活塞的运动惯性可以在同轴方向上部分抵消，设备运行时的振动幅度比同排量的并列双缸结构更小，对安装基座的强度要求更低，甚至在便携移动类气源设备上使用时，也不会因为振动过大导致连接管路松动。

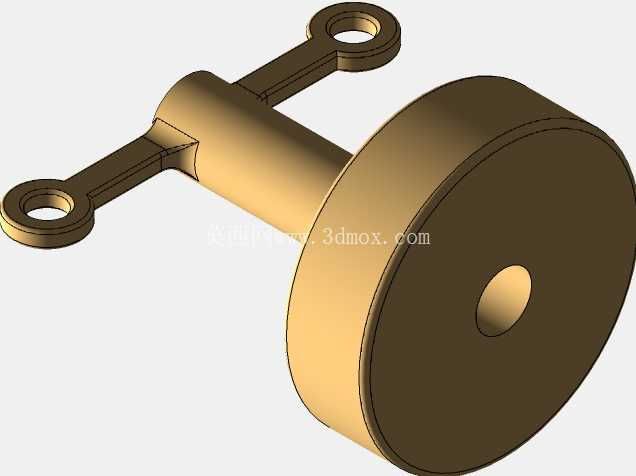

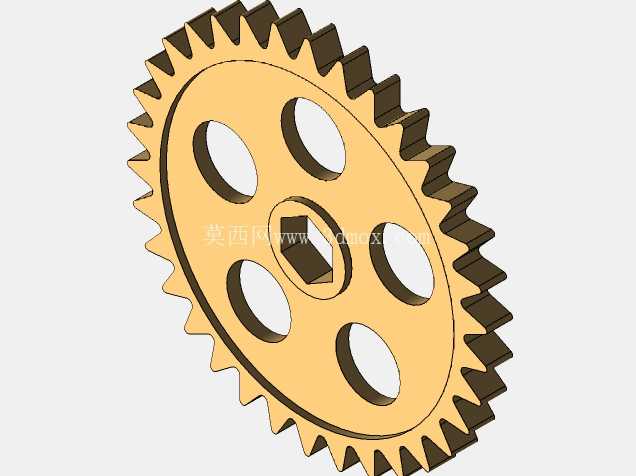

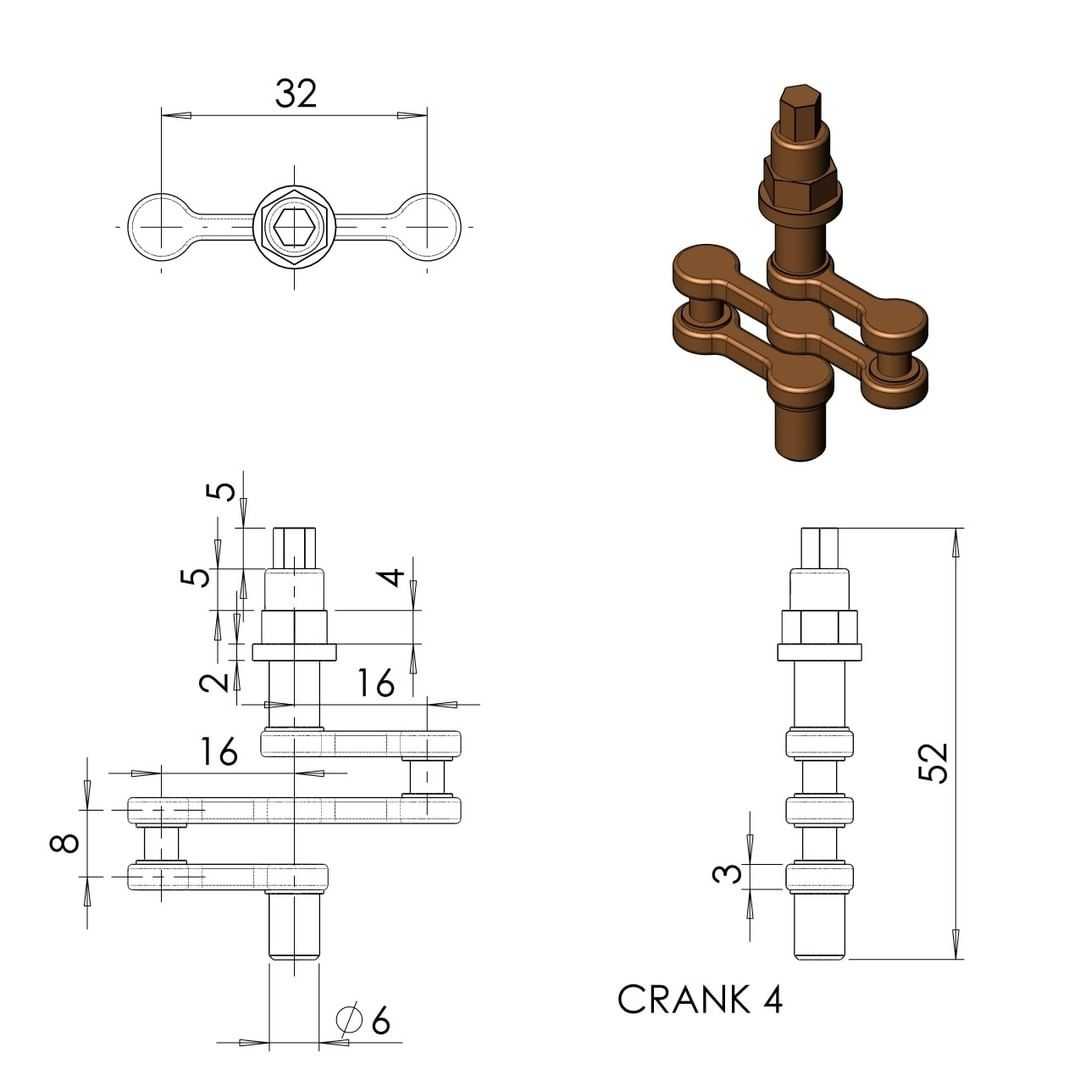

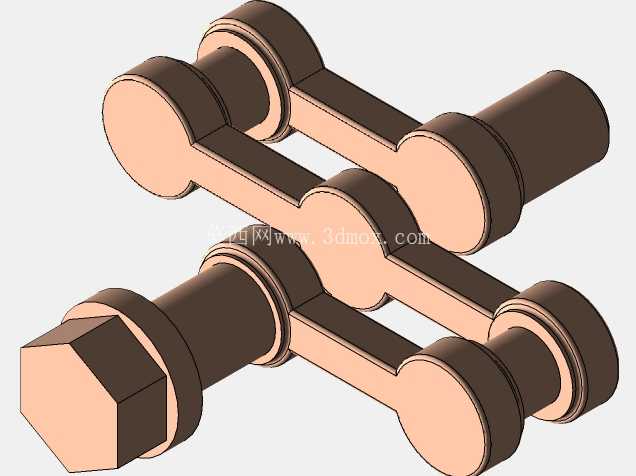

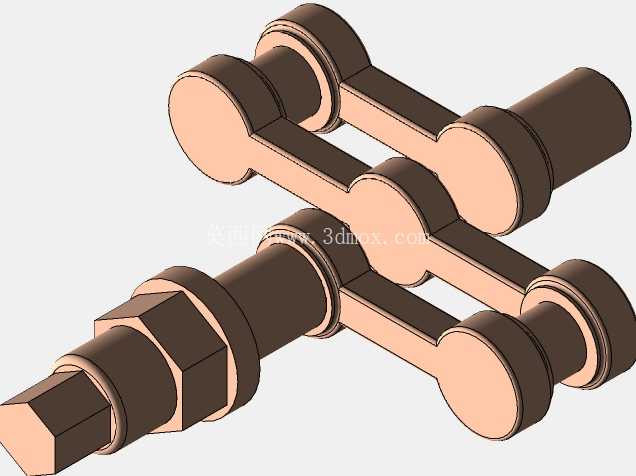

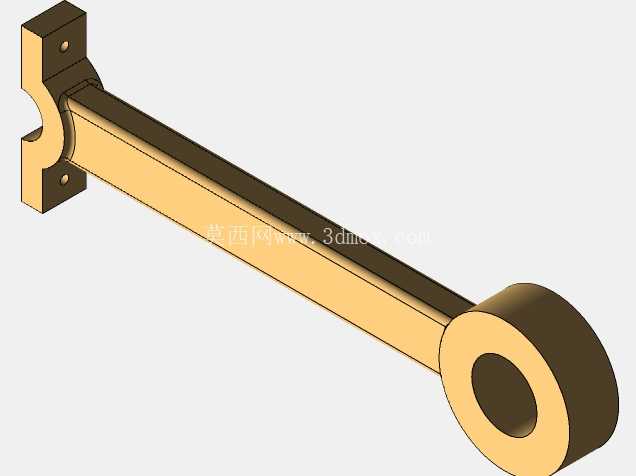

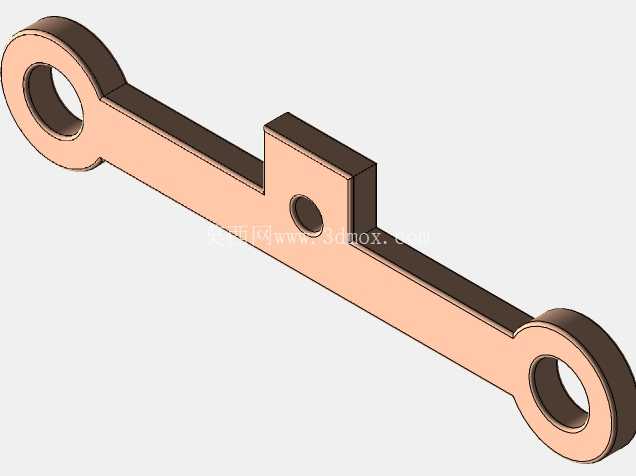

　　结构细节上，连接活塞与齿轮轴的连杆采用了分体铰接设计，铰接位置预留了润滑脂加注的间隙，长期运行时可以通过定期加注润滑脂降低铰接点的磨损，齿轮组的模数选择兼顾了传动强度与运行噪音，不会因为齿轮啮合产生过大的运行噪音，适配教学演示、桌面工位这类对噪音控制有要求的使用场景。储气缸的端部采用可拆卸端盖设计，方便定期清理缸内积存的冷凝水，端盖与缸体之间的密封槽尺寸按照常规橡胶密封圈的标准尺寸设计，更换密封件时不需要单独定制配件，直接采购标准件就能完成替换。整套结构的受力路径经过优化，活塞往复运动产生的径向力直接通过缸体传递到底板支架，不会对输入轴产生额外的径向载荷，能有效延长输入轴轴承的使用寿命，降低长期运行的维护成本。
