机用螺杆式手动夹紧工装结构设计

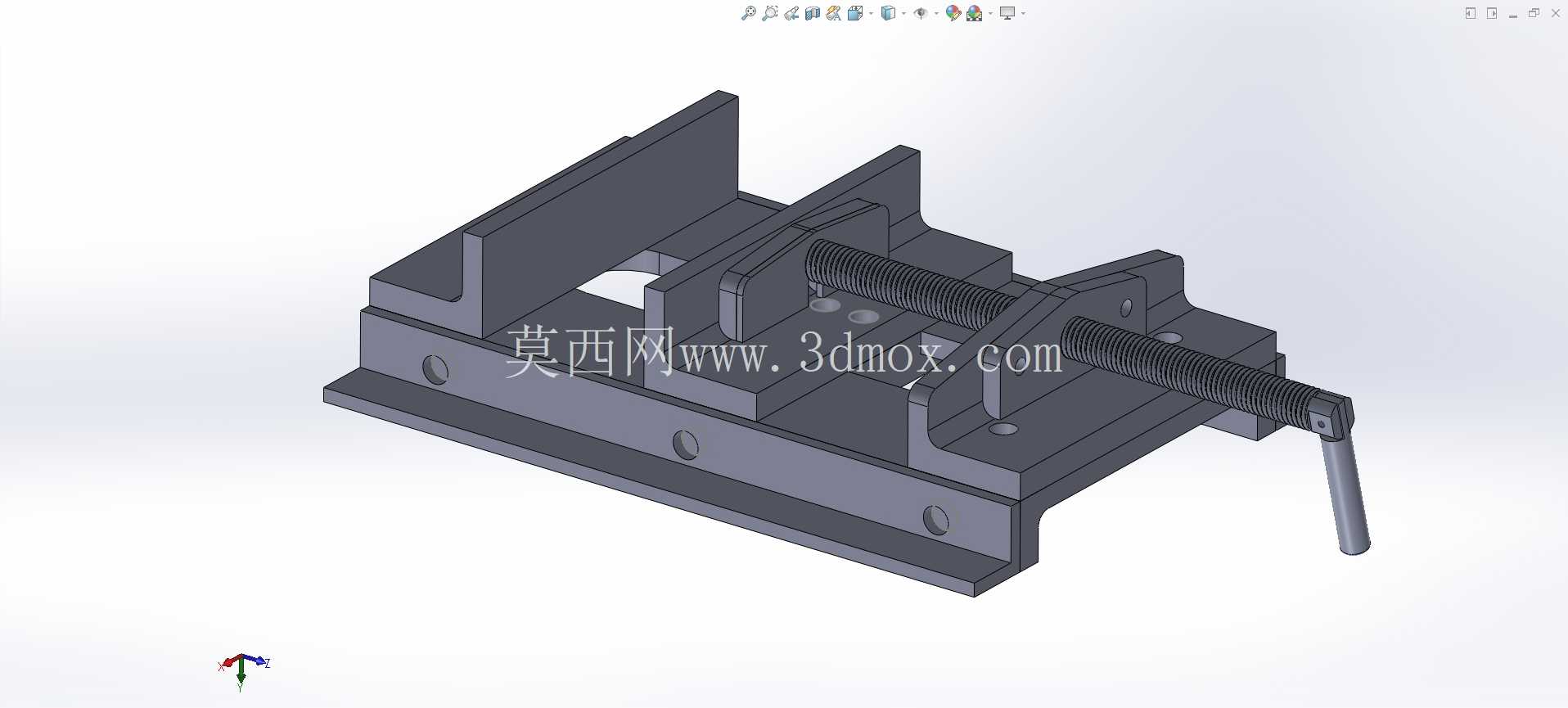

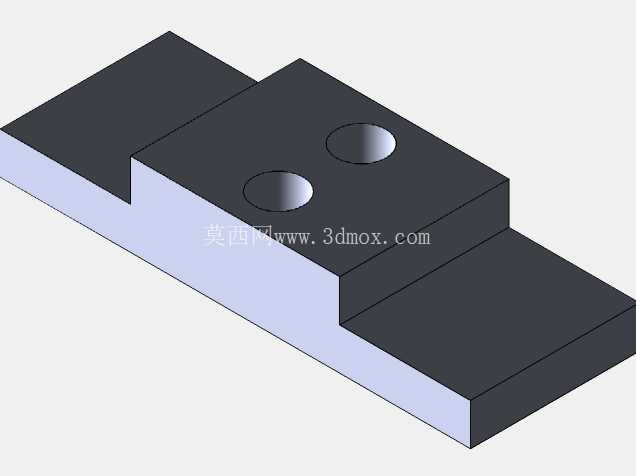

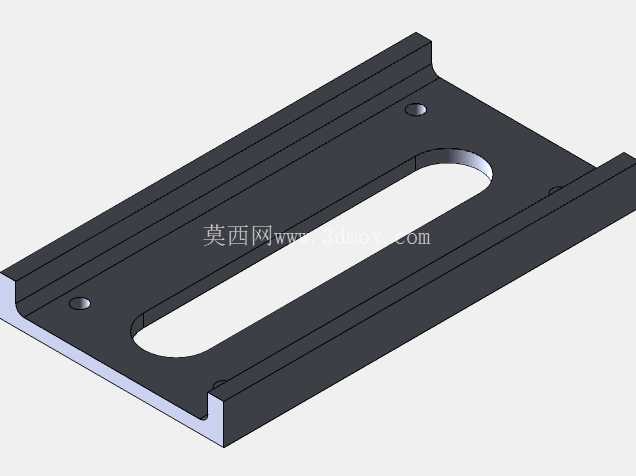

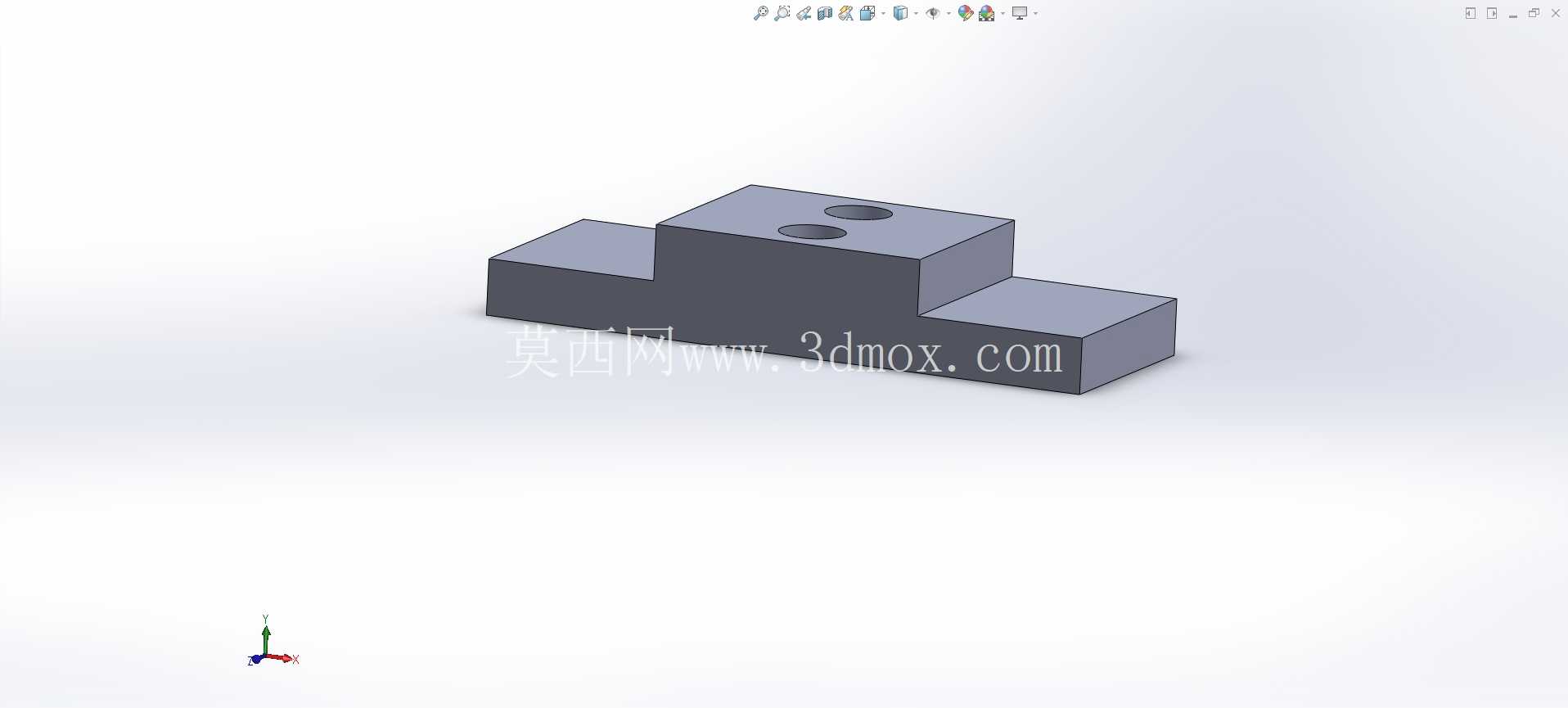

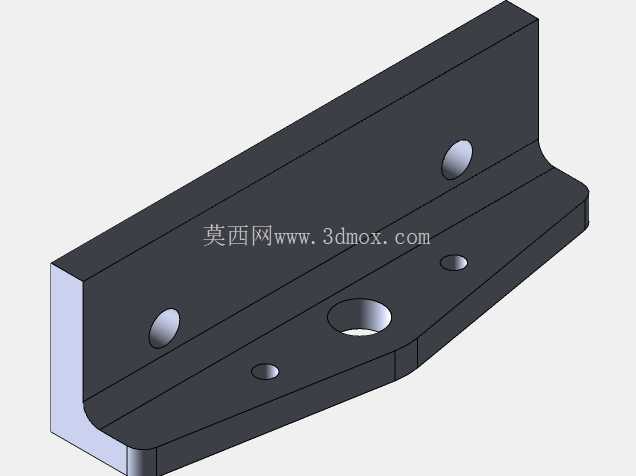

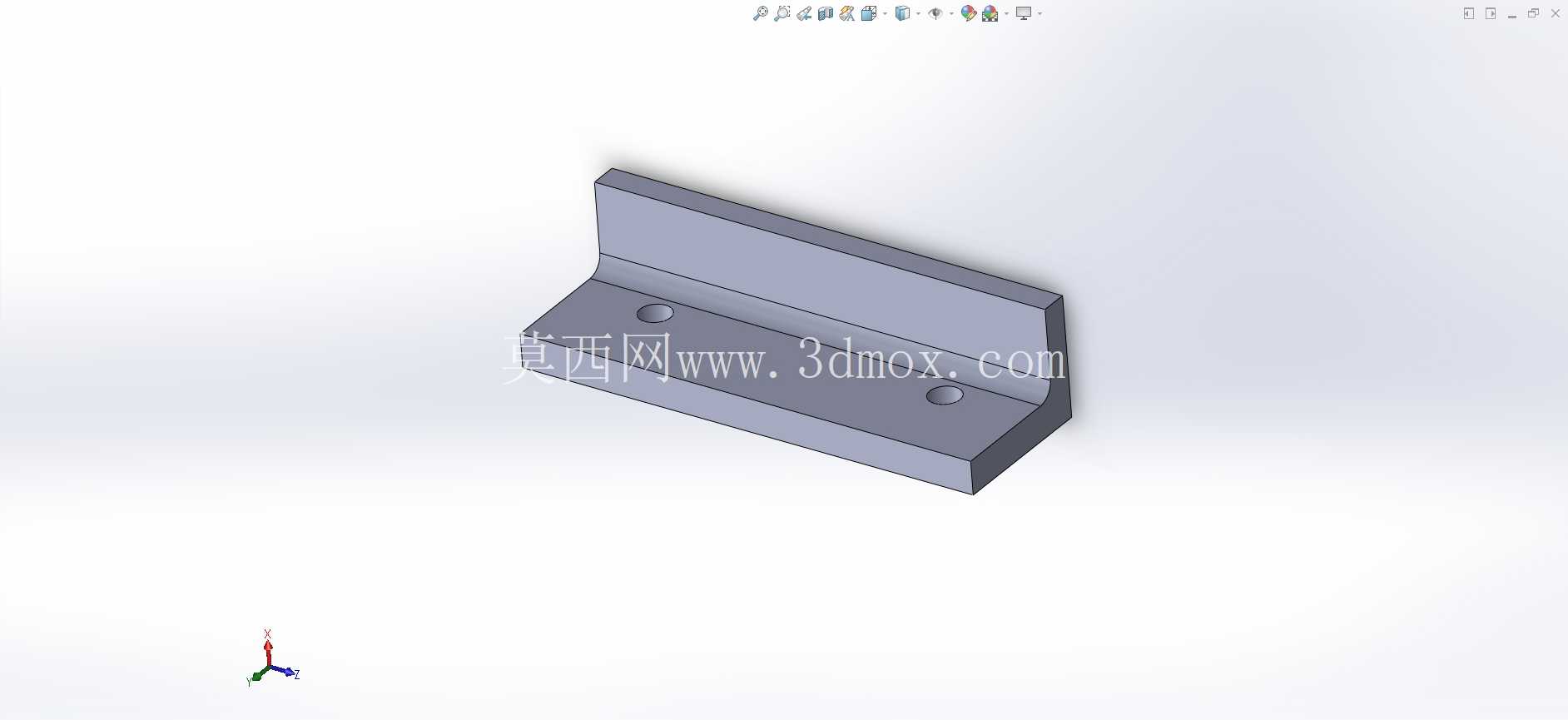

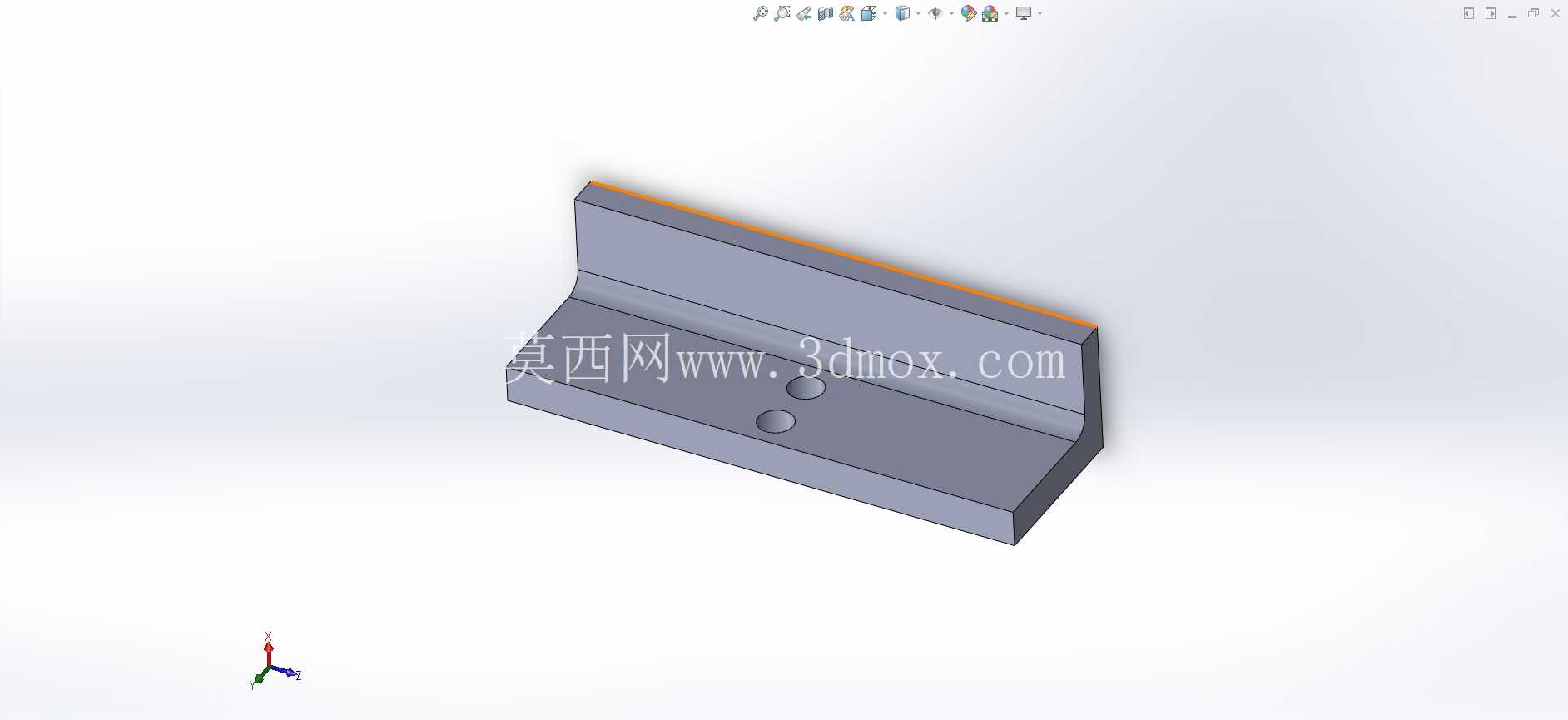

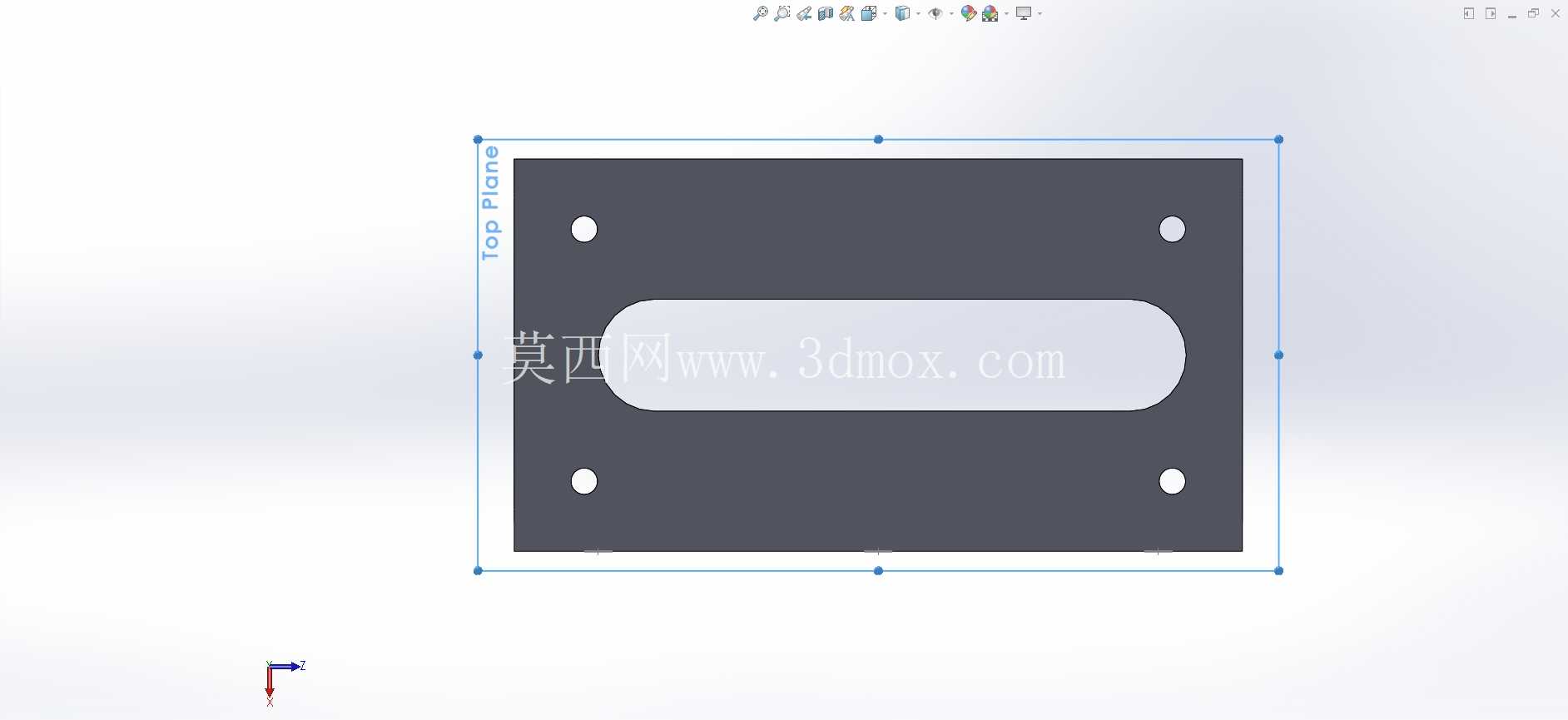

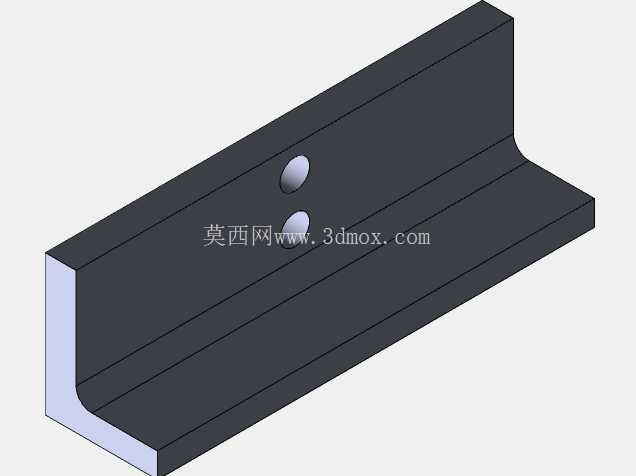

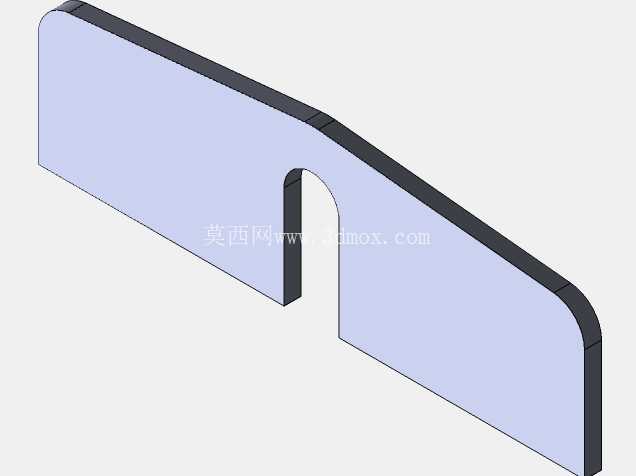

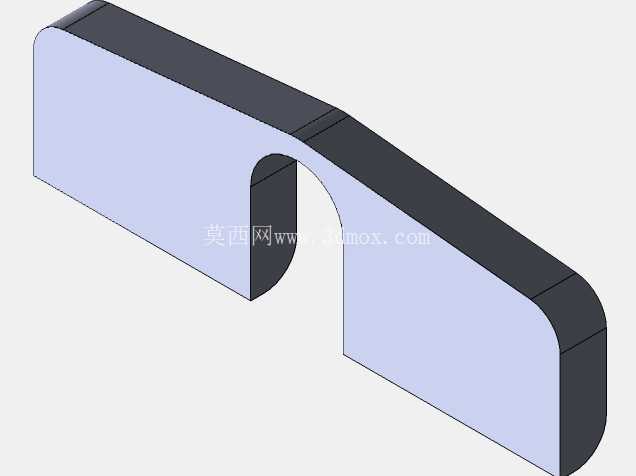

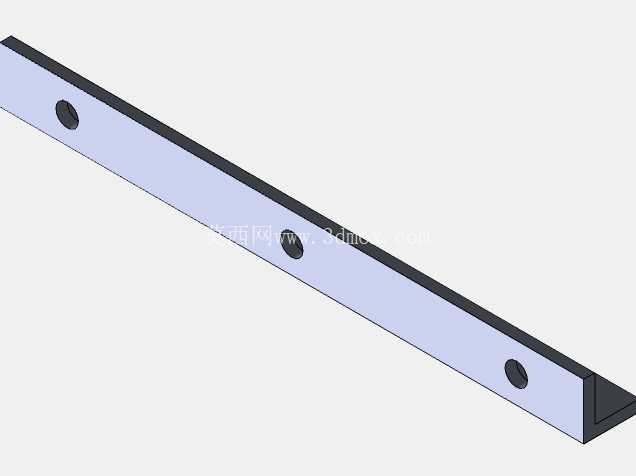

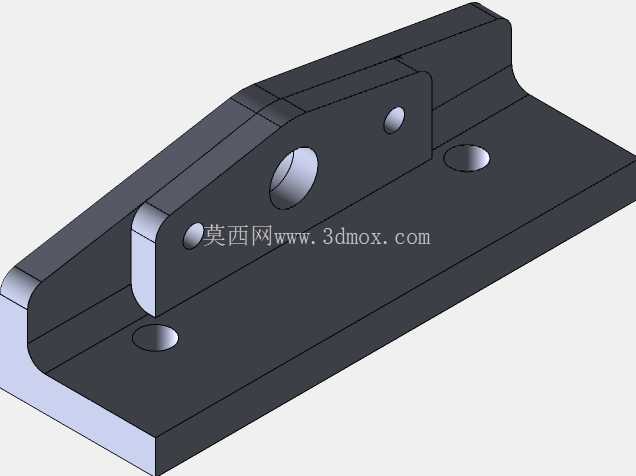

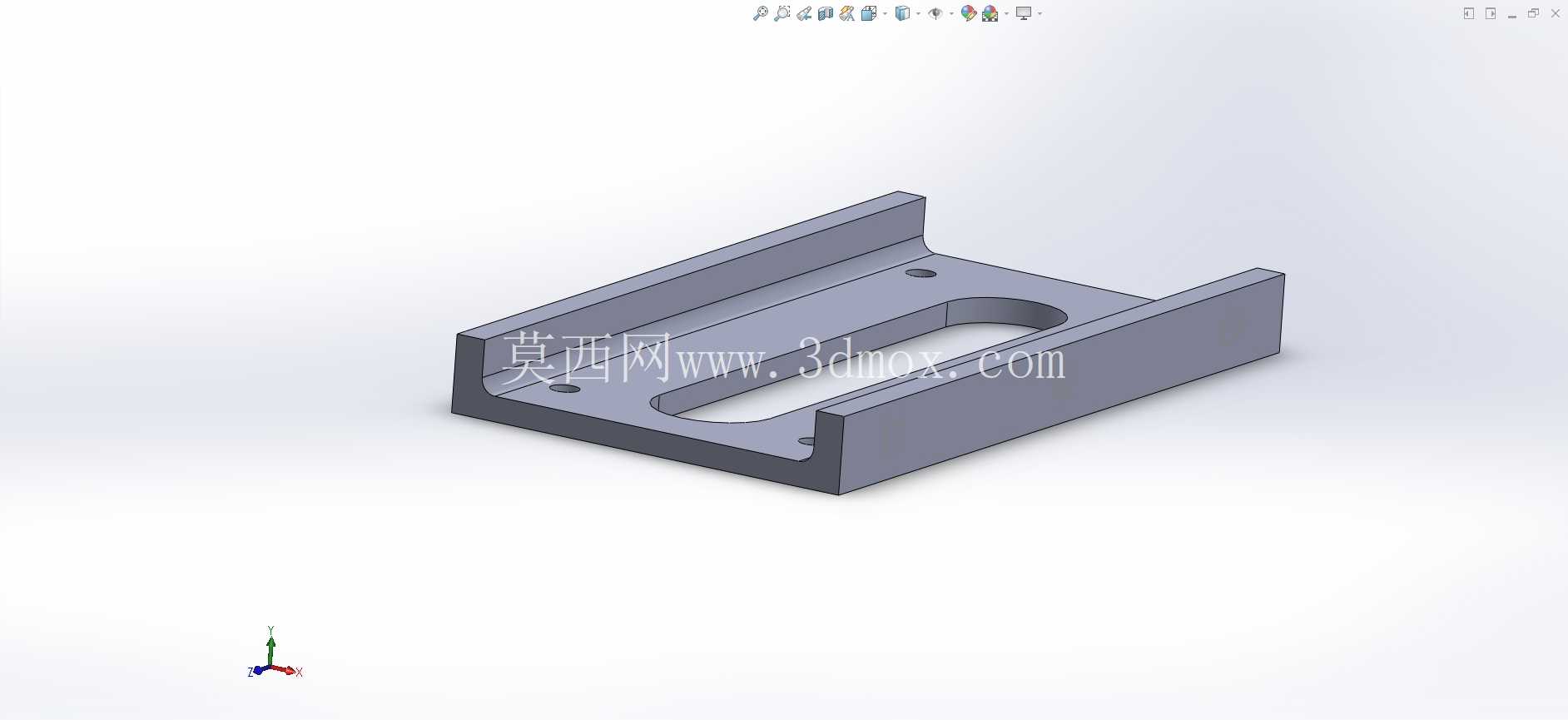

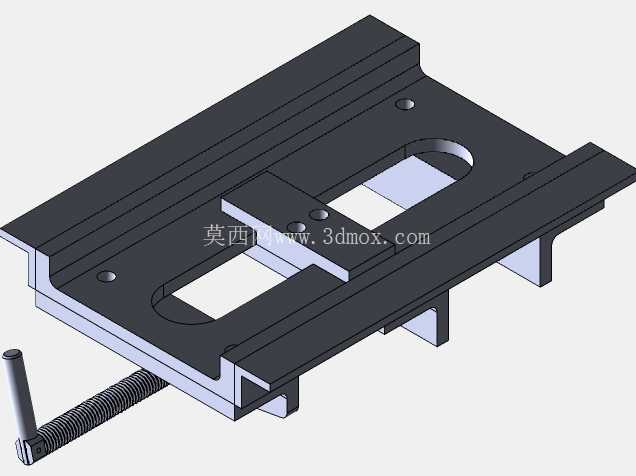

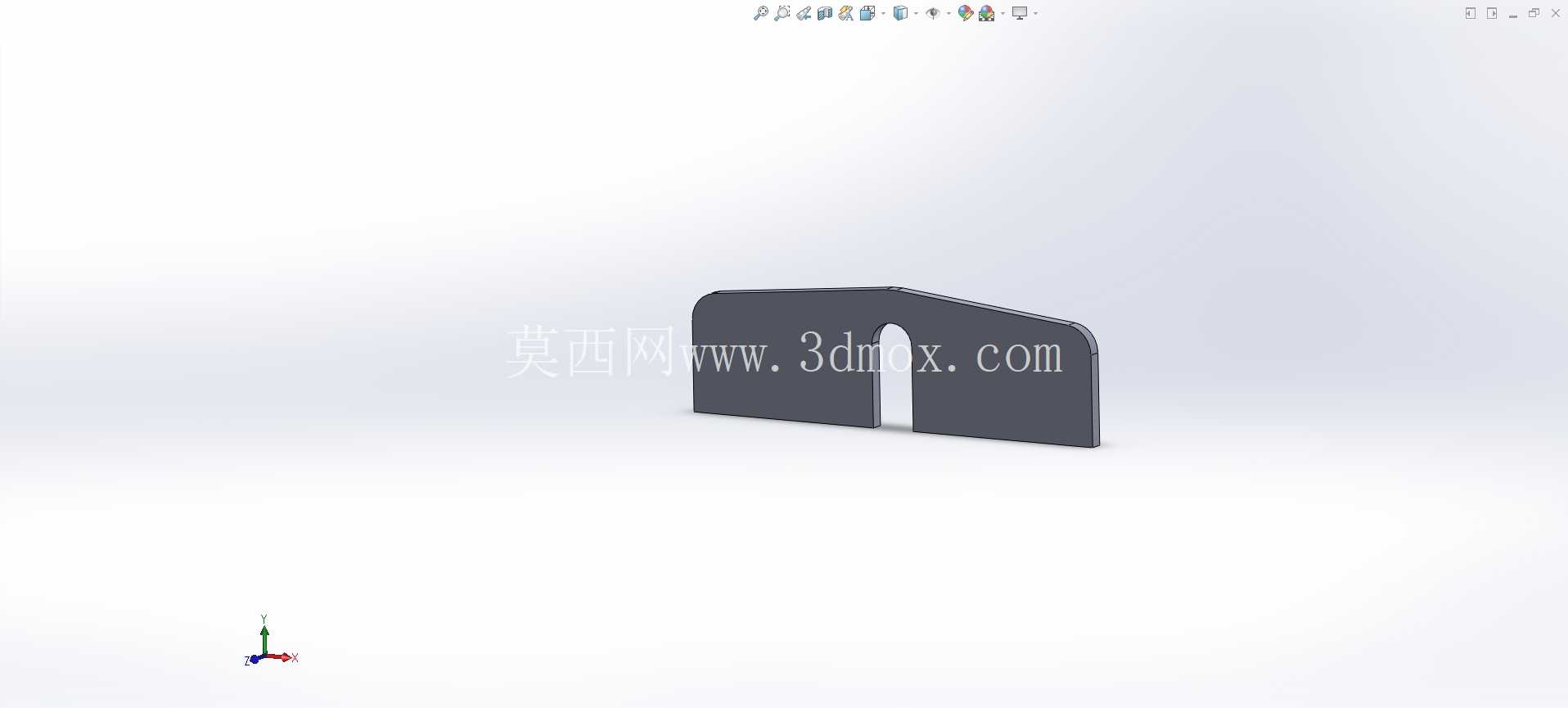

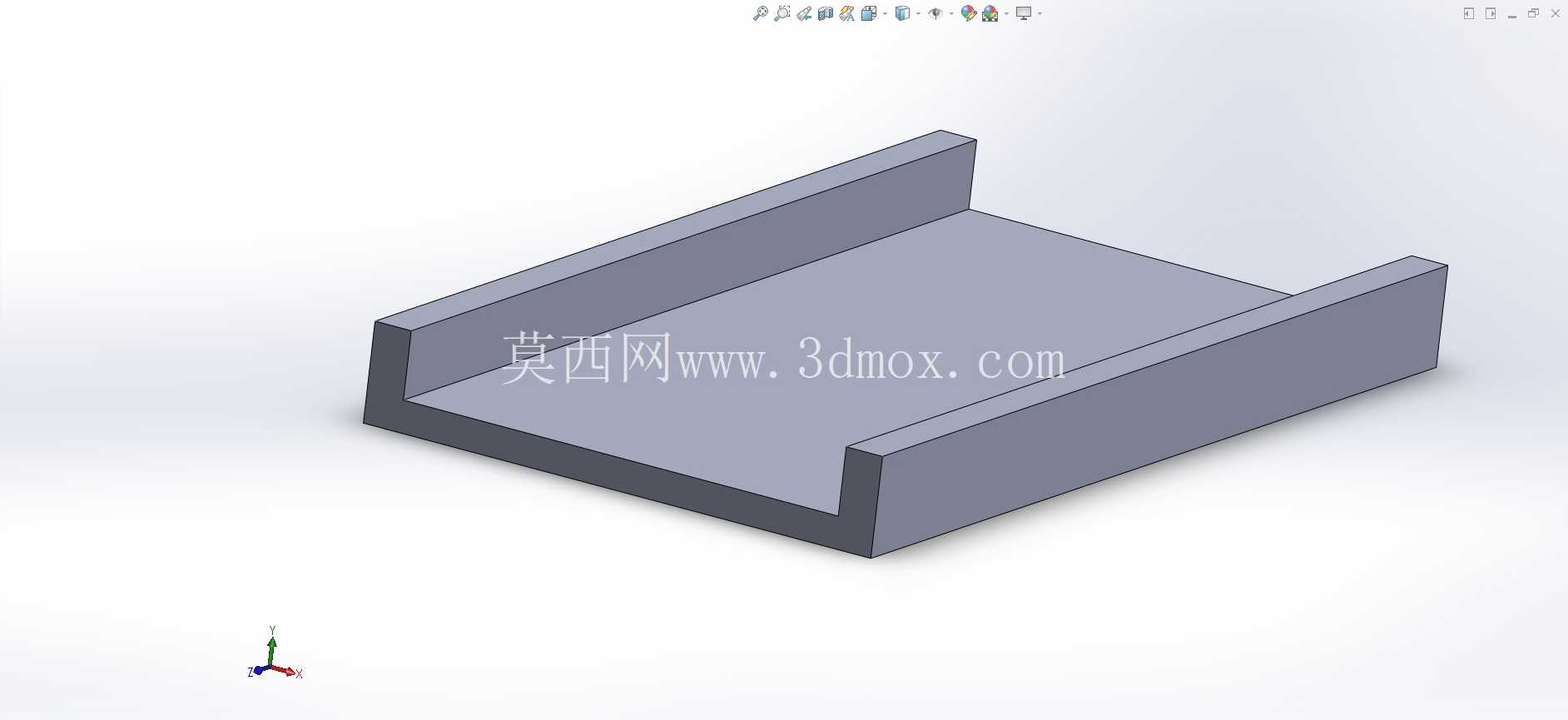

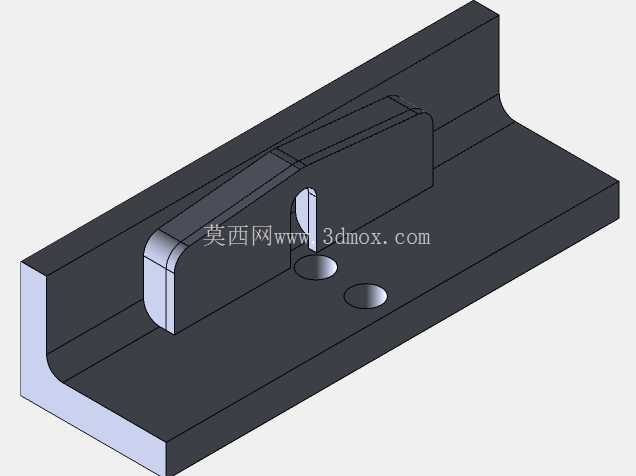

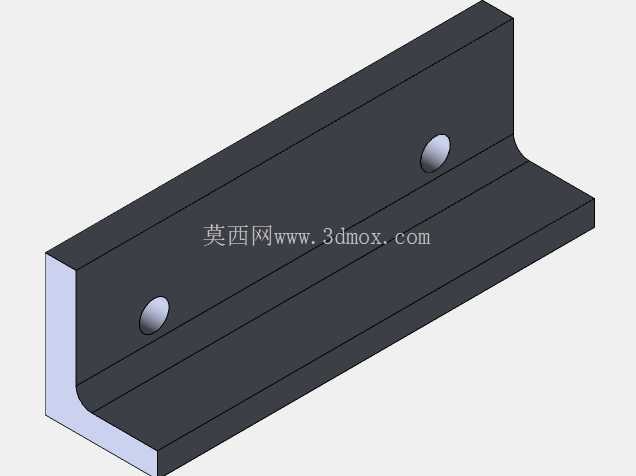

　　该手动夹紧工装主要面向中小型机加工工位、装配工位的工件夹持需求，常见于普通铣床、钻床的工位配套，也可用于小型零部件装配时的工件固定，替代传统台虎钳适配非规则外形工件的夹持场景。从结构组成来看，整套工装以底部安装基板为承载基础，基板上开设多组沉头安装孔，可直接通过T型螺栓固定在机床工作台的T型槽内，安装孔位间距适配常规中小型机床的工作台槽距，无需额外加工转接板即可完成装夹固定。基板上方设置两组对称布置的L型固定靠板，靠板与基板之间通过内六角螺栓锁紧，靠板内侧设置可更换的防滑压条，避免夹持过程中工件表面出现压痕，同时增大接触摩擦力防止工件夹持移位。

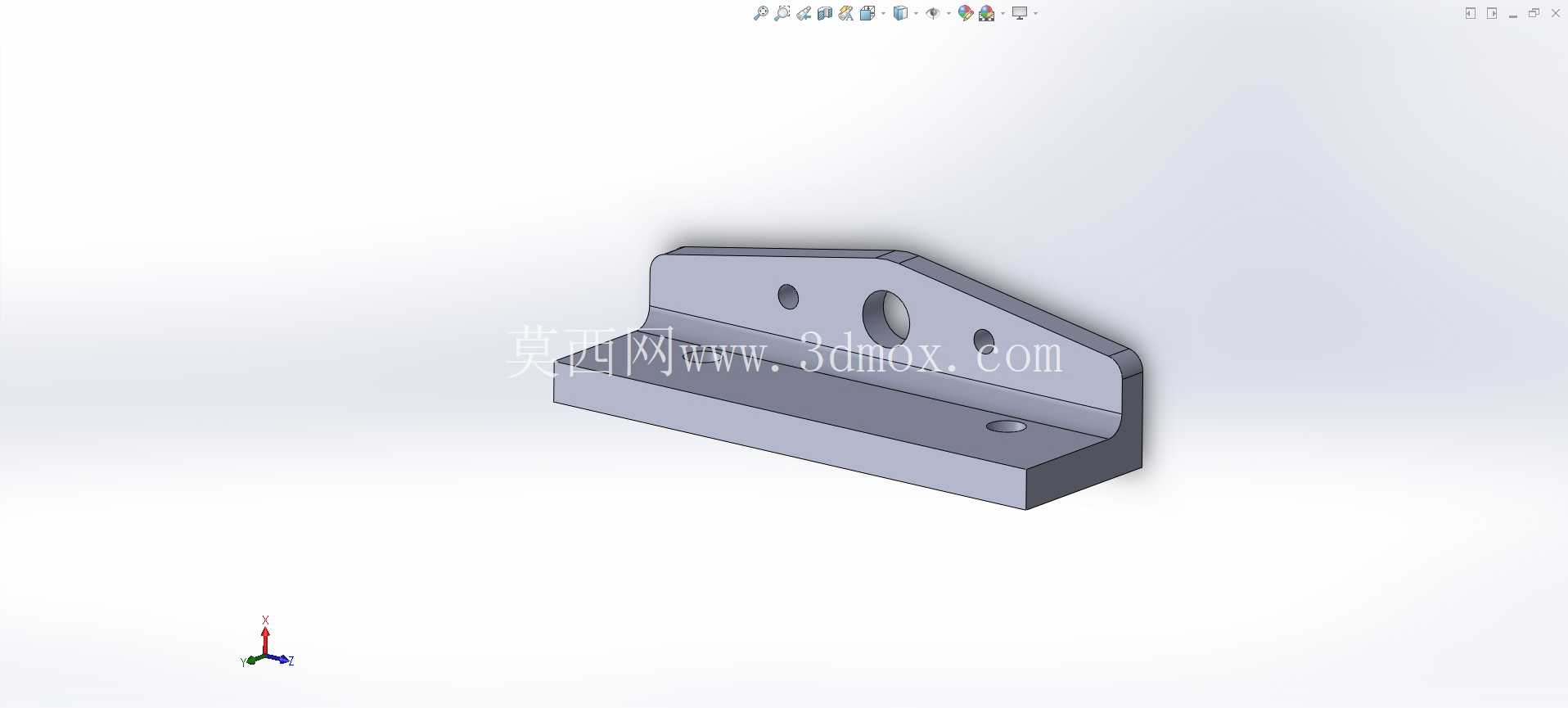

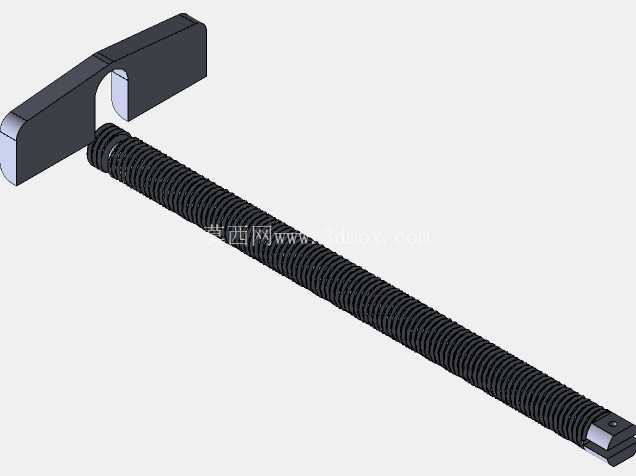

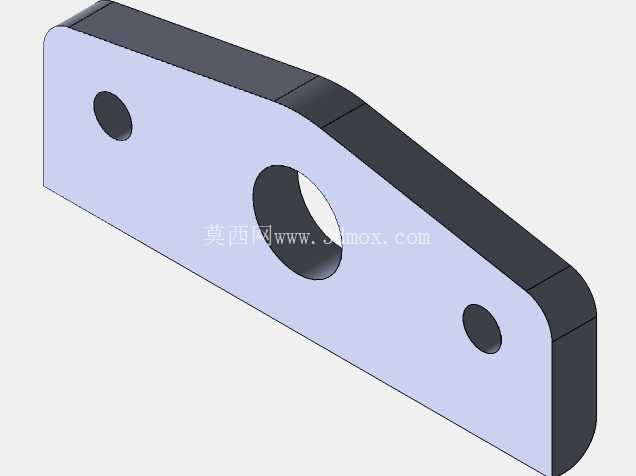

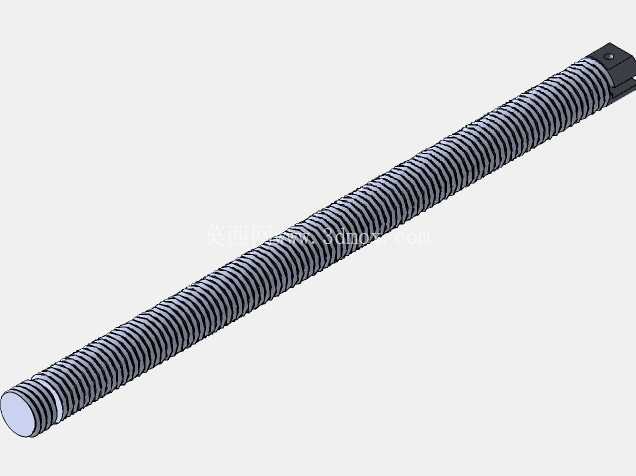

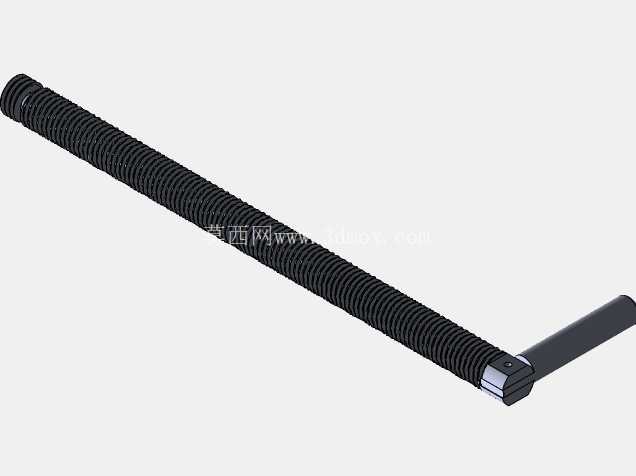

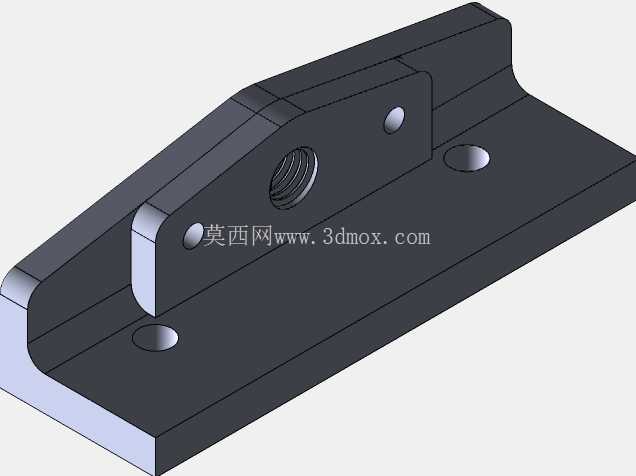

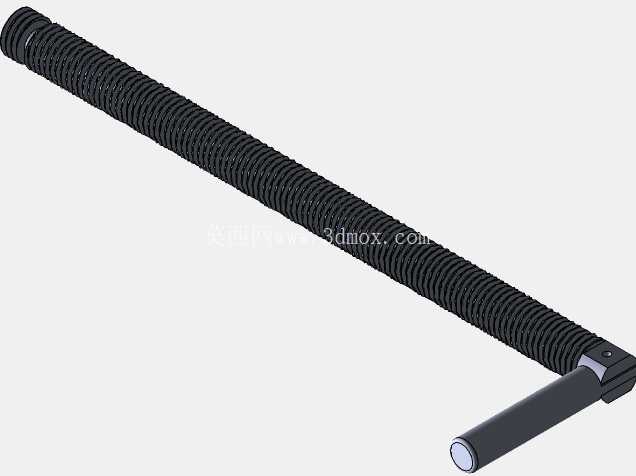

　　传动部分采用梯形螺杆传动结构，螺杆一端通过铜制螺母与活动夹块连接，另一端穿过固定端座连接操作摇柄，梯形螺纹的自锁特性可保证夹持状态下不会因加工振动出现松脱，无需额外增加锁止结构即可维持稳定的夹持力。活动夹块与基板之间设置平导轨导向结构，夹块底部开设与导轨匹配的导向槽，保证夹块在开合过程中始终保持水平直线运动，不会出现偏摆导致的夹持受力不均。设计过程中优先考虑了操作便捷性，摇柄长度经过力矩核算，普通操作人员单手即可施加足够的夹紧力，无需借助加力杆即可完成常规金属工件的夹持锁紧；活动夹块的最大开合行程可覆盖150mm宽度范围内的工件，适配绝大多数中小型机加工零件的夹持尺寸。

　　安装边界方面，整套工装的整体外轮廓长度控制在280mm以内，宽度控制在180mm以内，高度不超过120mm，不会占用过多工作台面空间，也不会与机床主轴的下行行程产生干涉。夹块的工作面高度设置为60mm，可保证工件被夹持部分的受力点处于合理高度，避免过高夹持导致的工件振颤，也不会因夹持位置过低影响加工走刀路径。针对不同的工件外形，活动夹块和固定靠板的工作面均可更换定制型压块，比如针对圆柱形工件可更换带V型槽的压块，针对薄壁件可更换大面积软质压块，拓展工装的适配场景。

　　整套结构的受力路径经过优化，夹持力从摇柄输入后通过螺杆传递到活动夹块，再通过工件传递到两侧固定靠板，最终全部受力传导到底部安装基板，不会出现额外的应力集中点，长期反复使用也不会出现结构变形。导轨面之间预留了合适的配合间隙，日常使用中只需定期加注润滑脂即可维持顺畅的滑动状态，维护成本极低，适合生产车间的长期高频使用场景。在钻削工位使用时，工装的基板中间预留了排屑缺口，加工产生的铁屑可直接从缺口落入工作台的排屑槽，不会堆积在工装内部影响滑动精度；在铣削工位使用时，整体结构的刚性可满足常规铣削参数下的夹持稳定性，不会出现夹持松动导致的加工报废。
