圆柱类零件装夹定位工装结构设计

　　这套圆柱工件装夹工装，主要面向机加工工序里的轴类、销类、小型圆柱坯件的定位装夹需求，在普通铣床、钻床、小型磨床的单件小批量加工场景中适配性极强，也可用于检测工位的工件固定，替代通用台虎钳无法适配圆柱面稳定夹持的短板。从结构布局来看，工装采用分体式基座设计，底部基座设置两处定位安装槽，可通过T型螺栓直接固定在机床工作台的T型槽上，安装槽的开口宽度适配常规机床的M10、M12固定螺栓，基座整体的长宽尺寸控制在180mm×120mm范围内，总装高度不超过80mm，不会超出多数小型机床的加工行程边界，也不会干涉刀具的走刀路径。

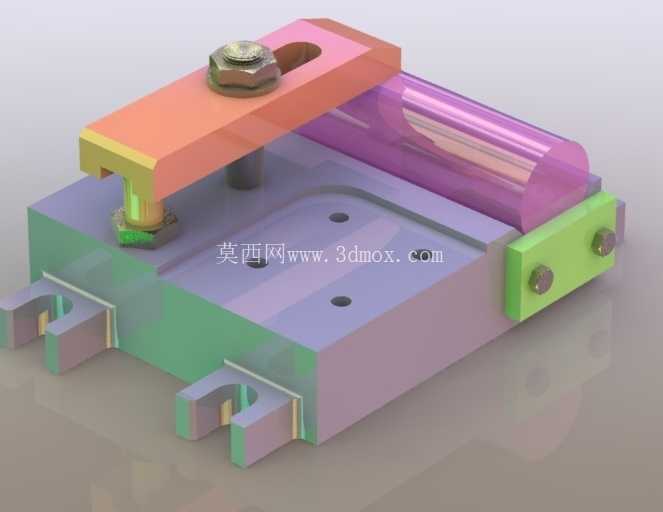

　　夹持端采用V型定位块配合侧压紧固的结构，其中紫色半透明示意的部分为圆柱工件的放置区域，V型块的开口角度为90度，可适配直径10mm到40mm范围内的圆柱类工件，V型块的定位面做了淬火处理，硬度达到HRC45-50，长期装夹不会出现压痕变形，保证重复定位精度。上方的橙色压臂为快换式杠杆压结构，压臂上开设的长槽可调整压紧点的前后位置，适配不同长度的圆柱工件装夹，压臂与工件接触的压头位置设置了可更换的铜质垫块，避免压紧过程中刮伤工件已加工表面，压臂的紧固采用六角头螺栓配合弹簧垫圈，锁紧力矩控制在8-12N·m即可提供足够的夹紧力，防止加工过程中工件出现转动或轴向窜动。

　　侧方的绿色挡块为轴向定位结构，通过两颗内六角螺栓固定在基座侧端，挡块的定位面与V型块的轴线垂直，可对圆柱工件的轴向位置做精准定位，挡块上同样设置了微调顶丝，可根据工件的长度需求调整轴向定位的位置，适配不同长度规格工件的加工定位需求。设计过程中优先考虑了装夹效率，整套工装无需额外辅助工具，仅用常规内六角扳手即可完成工件的装夹与拆卸，单次装夹时间可控制在10秒以内，相比通用三爪卡盘的装夹效率提升40%以上。同时结构上做了排屑避让设计，基座表面设置了两处排屑孔，加工过程中产生的铁屑、切削液可顺着排屑孔流出，不会堆积在定位面上影响装夹精度，基座的边缘做了倒角处理，避免操作过程中划伤操作人员。

　　在精度控制方面，V型块的定位面与基座安装底面的平行度公差控制在0.02mm以内，轴向定位挡块的端面与V型块轴线的垂直度公差控制在0.03mm以内，可保证装夹后工件的径向跳动、轴向定位误差满足常规机加工的精度要求，针对需要进行侧面钻孔、铣扁位、铣槽等加工工序的圆柱工件，这套工装可直接完成定位装夹，无需额外找正。结构上的易损件均采用模块化设计，压头垫块、V型定位块、轴向挡块都可单独拆卸更换，长期使用出现磨损后无需更换整套工装，仅更换对应配件即可恢复精度，降低了工装的维护成本。针对不同的加工场景，这套工装还可拓展适配，比如在压臂上加装钻套即可作为钻孔工装使用，在基座上加装对刀块即可适配铣削加工的快速对刀需求，整体结构紧凑，没有冗余的设计部件，所有受力部件都经过强度校核，在满负荷夹紧状态下不会出现结构变形，可承受铣削、钻削过程中的切削力冲击，不会出现工件移位的问题。
