双轮木质起重滑车结构设计方案

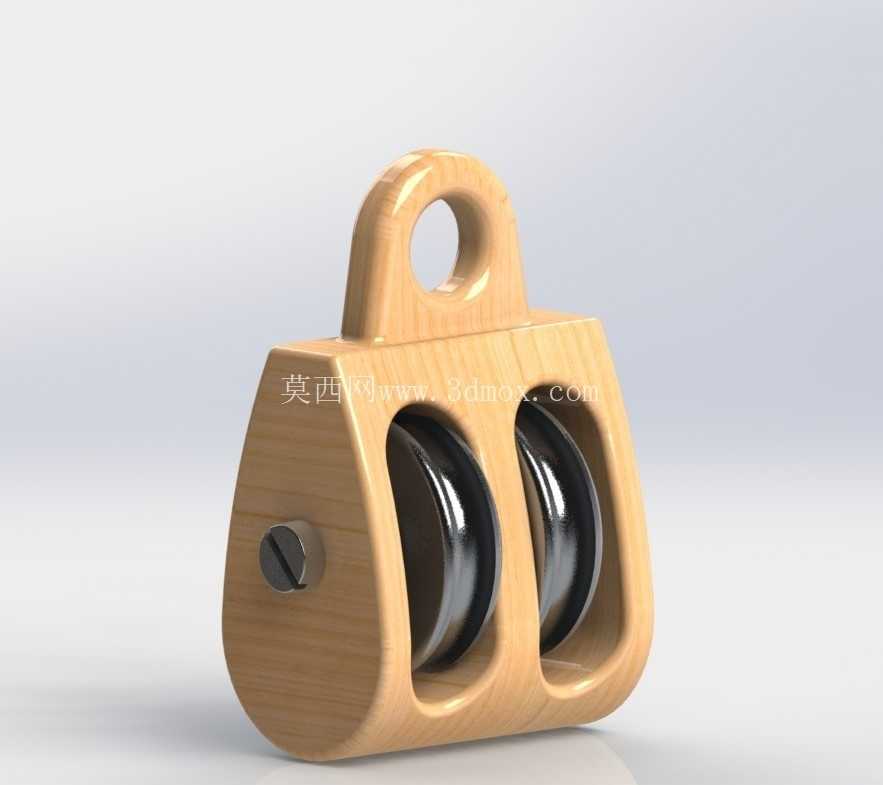

　　在小型起重作业、户外临时吊装、轻型物料转运场景中，双轮木质滑车是兼顾轻量化与实用性的传统吊装辅具，这类构件的设计核心围绕绳索导向、载荷分散、安装便捷性三个维度展开，区别于全金属滑车的厚重结构，木质主体的滑车在低载荷场景下能有效降低自身重量，减少吊装过程中的额外负载，同时木质材料的缓冲特性可以降低绳索磨损速率，延长配套绳索的使用寿命。从结构功能来看，这款双轮滑车的主体采用榉木类硬木加工成型，主体上部设置一体式吊环结构，吊环的内孔尺寸适配常规卸扣与吊装带的连接规格，安装时可直接通过卸扣与上部吊点连接，无需额外加工连接孔位，吊环与主体采用一体化铣削成型，避免了拼接结构带来的应力集中问题，在额定载荷下不会出现连接部位断裂的风险。

　　主体下部设置两个平行的滑轮安装腔，每个腔体内置金属滑轮，滑轮的轮槽弧度适配直径8-12mm的纤维绳或钢丝绳，轮槽表面做抛光处理，减少绳索滑动时的摩擦阻力，两个滑轮的中心轴采用同一根金属销轴贯穿固定，销轴一端设置一字槽沉头结构，安装时可通过螺丝刀拧紧固定，销轴与木质主体的接触位置加装金属衬套，避免长期转动磨损木质孔位，导致滑轮出现晃动偏移。从设计思路层面，这款滑车的外形采用流线型过渡设计，所有木质边缘都做了R3以上的圆角处理，避免尖锐棱角划伤操作人员或磨损绳索，主体的宽度控制在120mm以内，整体高度控制在150mm左右，厚度为60mm，紧凑的尺寸可以适配狭窄空间内的吊装作业，比如户外露营时的物资提升、小型工坊内的工件移位、影视布景时的道具吊装等场景，都能灵活布置。在安装边界上，这款滑车的上部吊环内孔直径为20mm，可适配最大直径18mm的卸扣销轴，下部两个滑轮的中心间距为40mm，绳索穿入后不会出现相互摩擦的情况，主体底部距离滑轮最低点的距离为15mm，预留了足够的绳索活动空间，避免绳索与木质主体发生摩擦卡滞。实际使用过程中，双滑轮结构可以实现绳索的双倍省力效果，配合上部吊点的固定，能完成最高100kg以内的物料提升作业，木质主体的重量仅为0.8kg左右，单人即可完成携带与安装，不需要借助额外的吊装工具。

　　在结构细节处理上，木质主体的表面做了木蜡油浸润处理，既能防止木材受潮变形，也不会像油漆涂层那样出现脱落掉屑的问题，适合在户外潮湿环境下短期使用，金属滑轮与销轴采用镀锌处理，具备基础的防锈能力，日常存放不需要做特殊的防锈维护。从受力角度分析，这款滑车的主要受力点集中在上部吊环与销轴安装位置，设计时在吊环与主体的连接位置做了加厚处理，厚度比主体侧面厚10mm，能有效分散吊点的拉力，销轴贯穿的位置在木质主体两侧都做了沉台设计，金属衬套嵌入沉台内，受力时衬套直接承接销轴的压力，不会直接作用在木质材料上，大幅提升了结构的耐用性。

　　不同于工业级全金属滑车的大载荷设计，这款木质双轮滑车的定位是轻型作业场景，在满足小载荷吊装需求的前提下，最大化降低自身重量与制作成本，同时木质材料的触感温和，不会像金属构件那样在低温环境下出现粘肤的问题，适合户外休闲、手工工坊、教学演示等场景使用。绳索穿绕时，可采用常规的滑轮组穿绕方式，从一侧滑轮穿入后绕过另一侧滑轮，一端连接重物，一端连接拉力端，能有效降低拉力输入，对于没有专业吊装设备的小型作业场景，这类简易滑车是性价比极高的辅助工具。在安装适配性上，这款滑车既可以通过上部吊环固定在固定吊点上作为定滑轮使用，也可以将吊环连接在重物端作为动滑轮使用，双轮的设计可以支持更复杂的绳索穿绕方式，满足不同作业场景的省力需求。
