低导程齿隙内螺纹螺母剖面结构设计

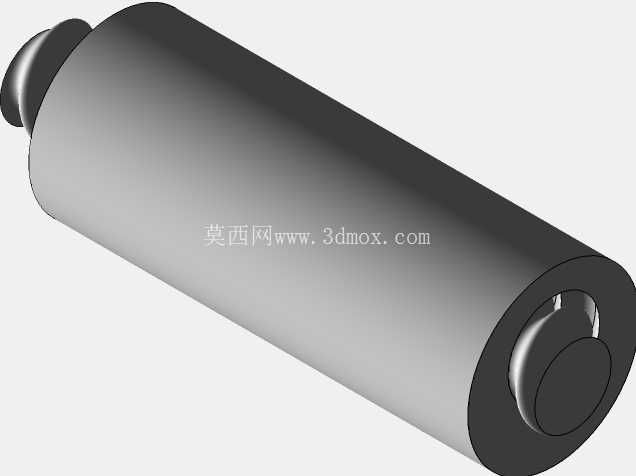

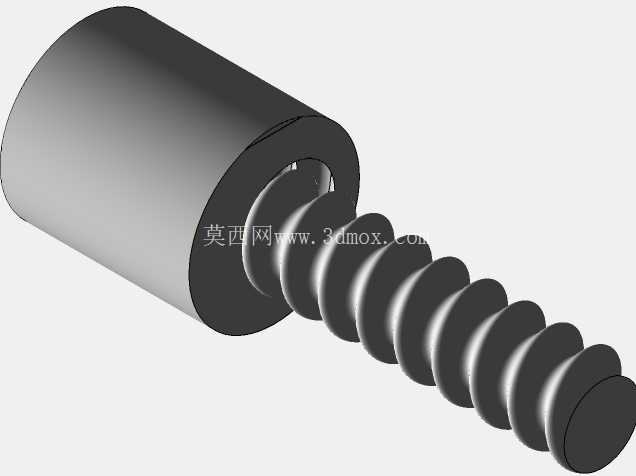

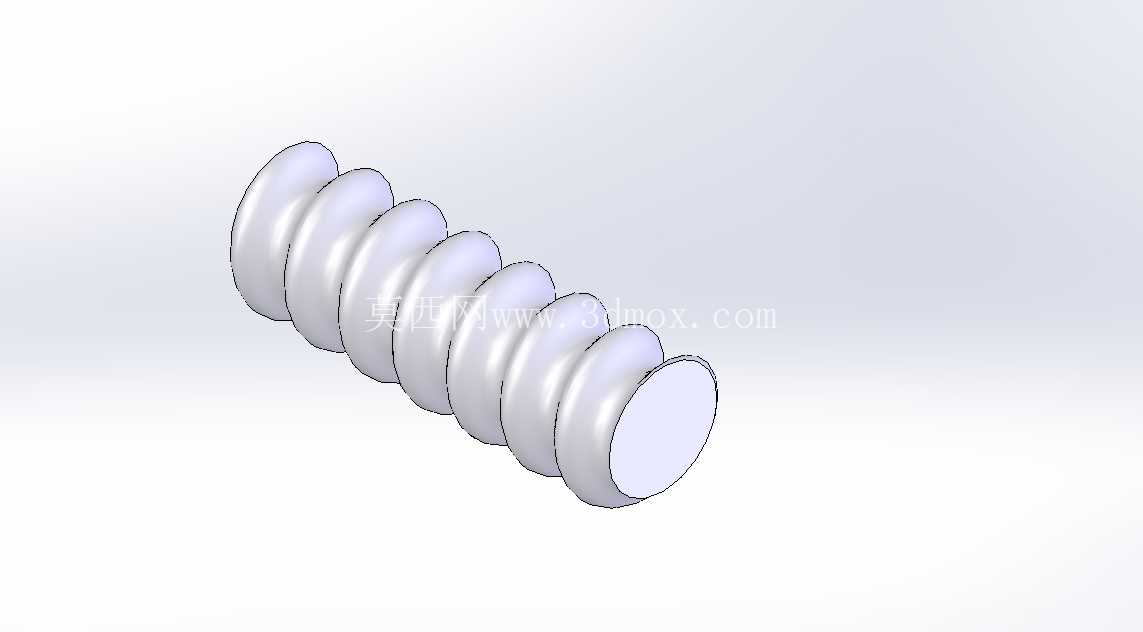

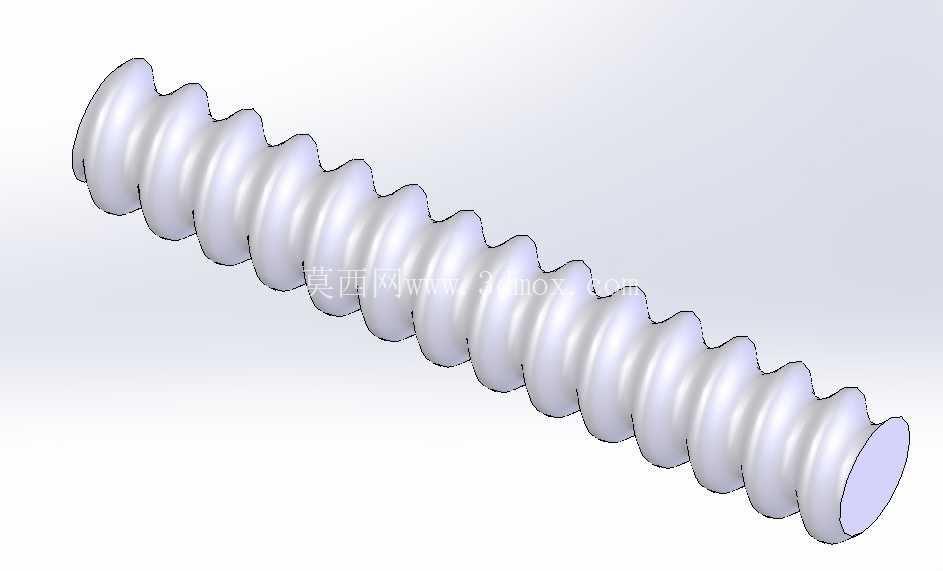

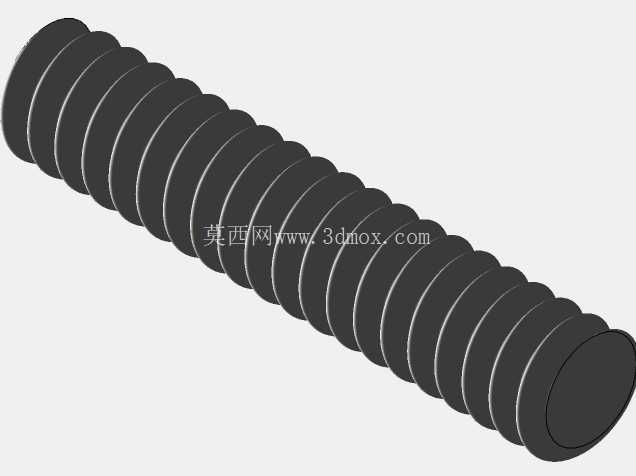

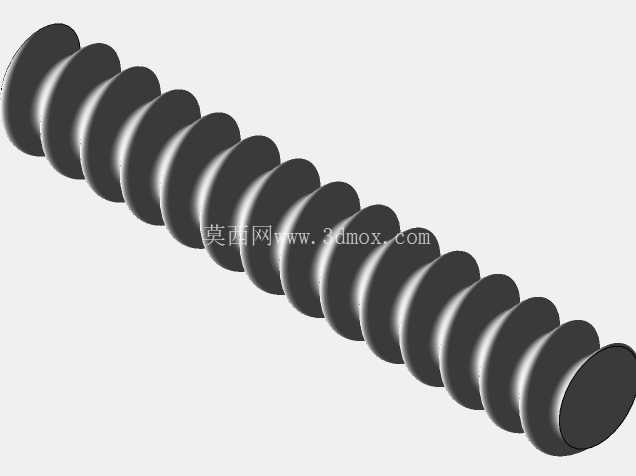

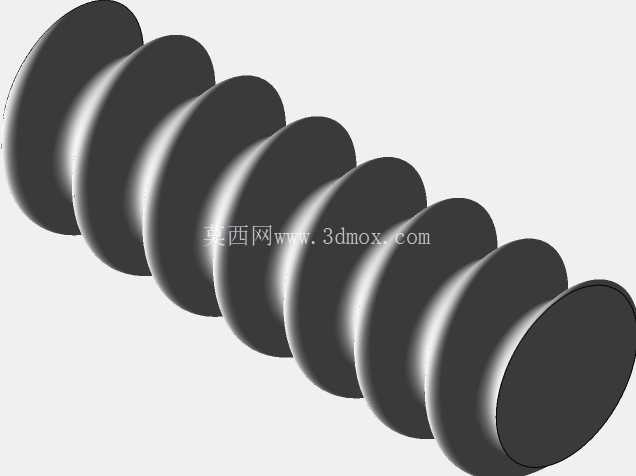

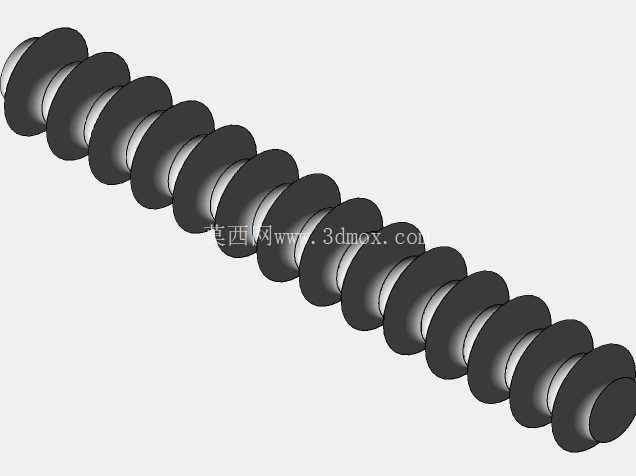

　　本次呈现的是低导程齿隙内螺纹配合结构的半剖三维设计，这类结构常出现在需要高精度微进给的传动场景中，比如光学调焦机构、精密检测平台的微调组件、小型精密工装的位移调节模块里，区别于普通粗牙螺纹的大导程快进特性，这类低导程螺纹的核心作用是实现极小单位的位移输出，每旋转一圈对应的直线进给量可以控制在0.5mm以内，配合消隙结构设计后，反向传动的空程误差能被压缩到丝级，满足精密调节场景下的定位需求。

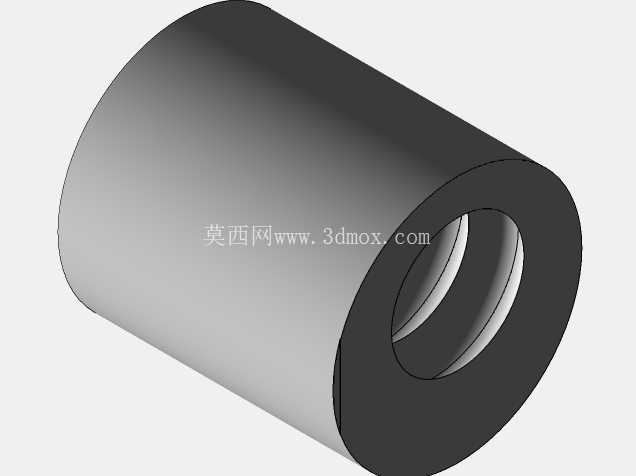

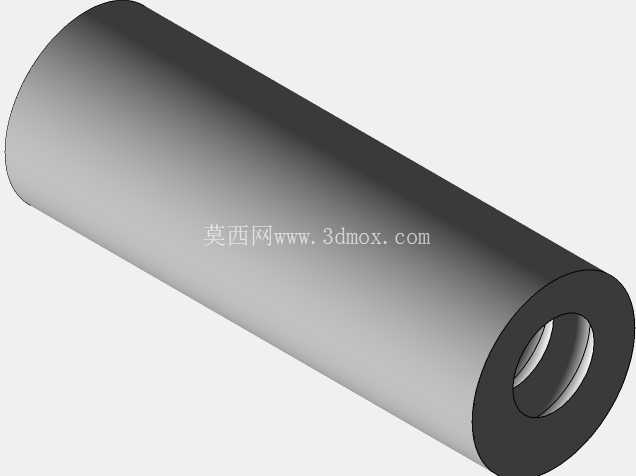

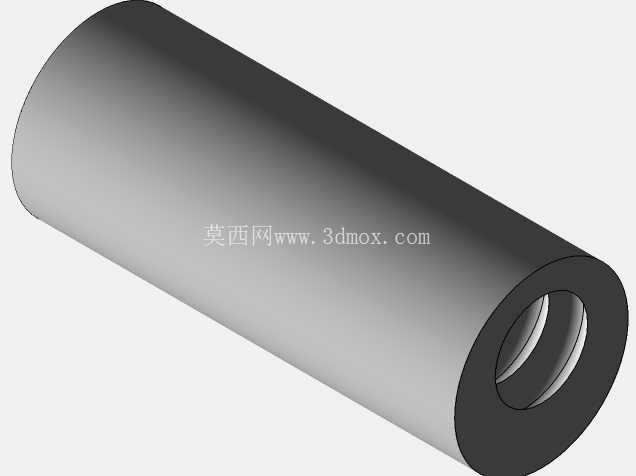

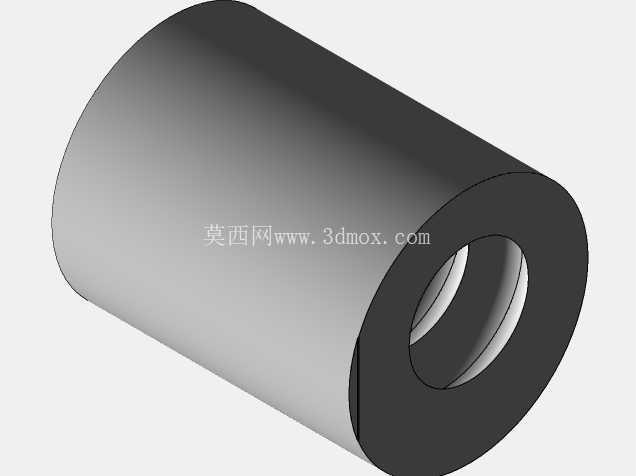

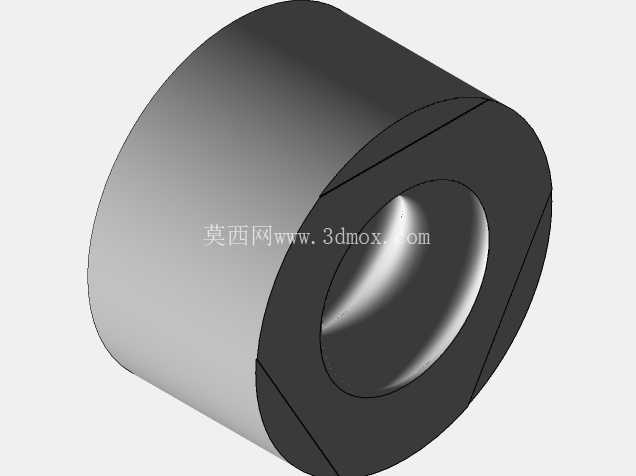

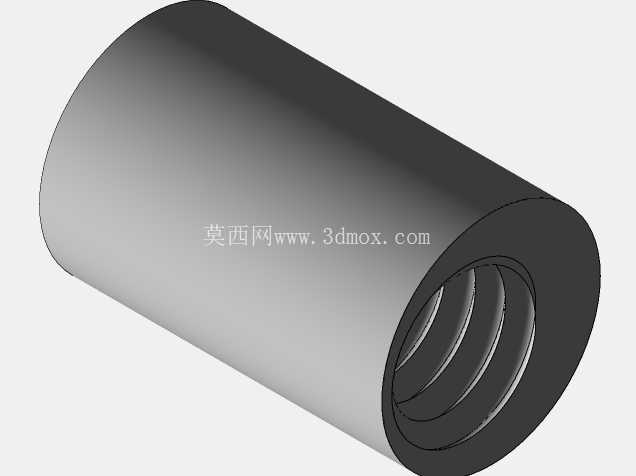

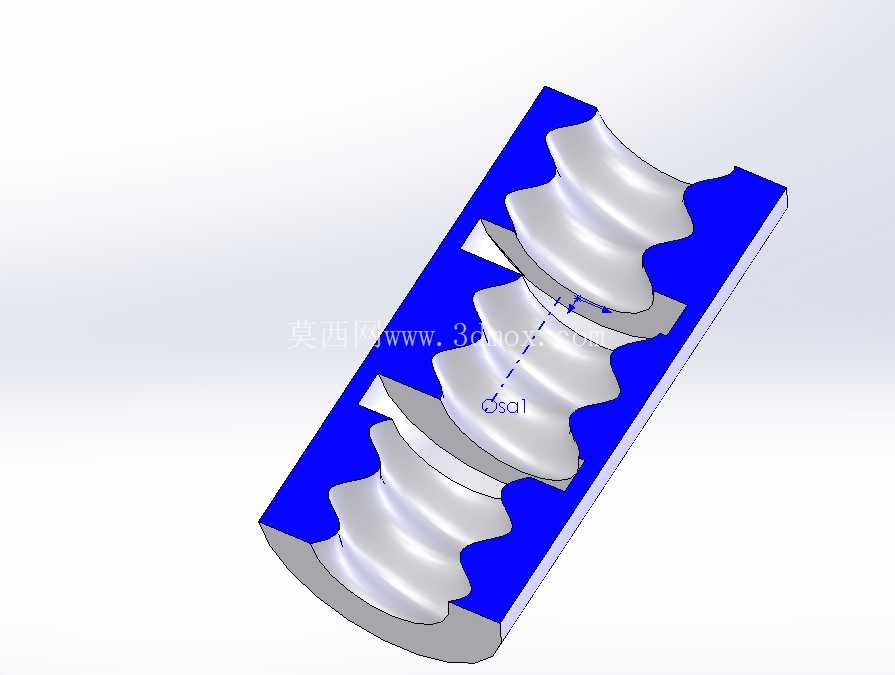

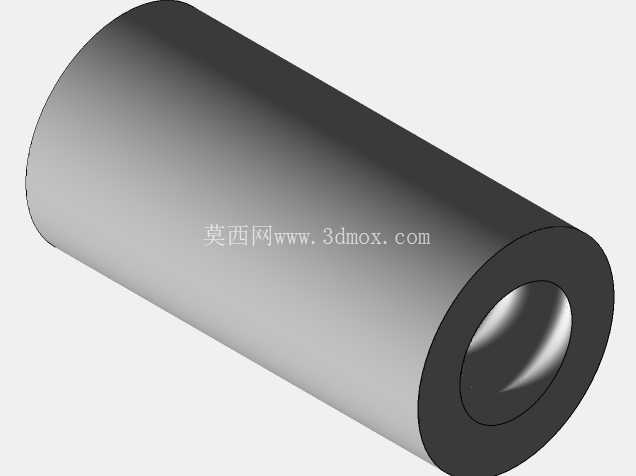

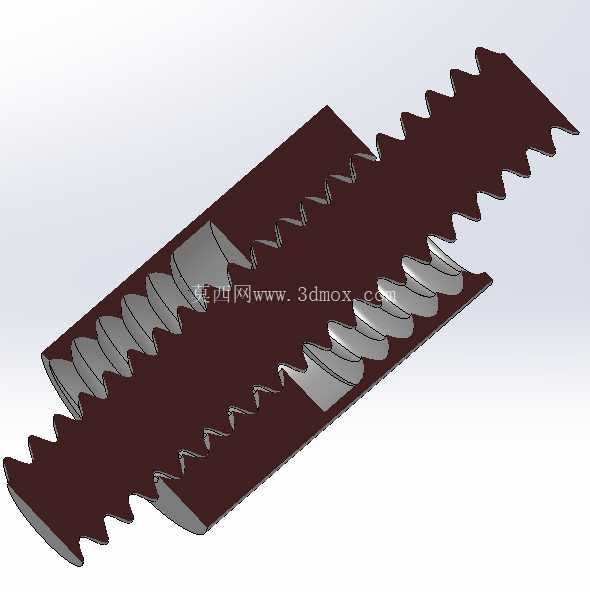

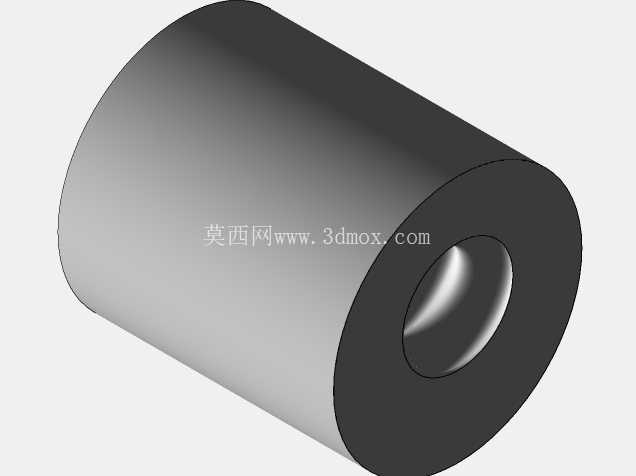

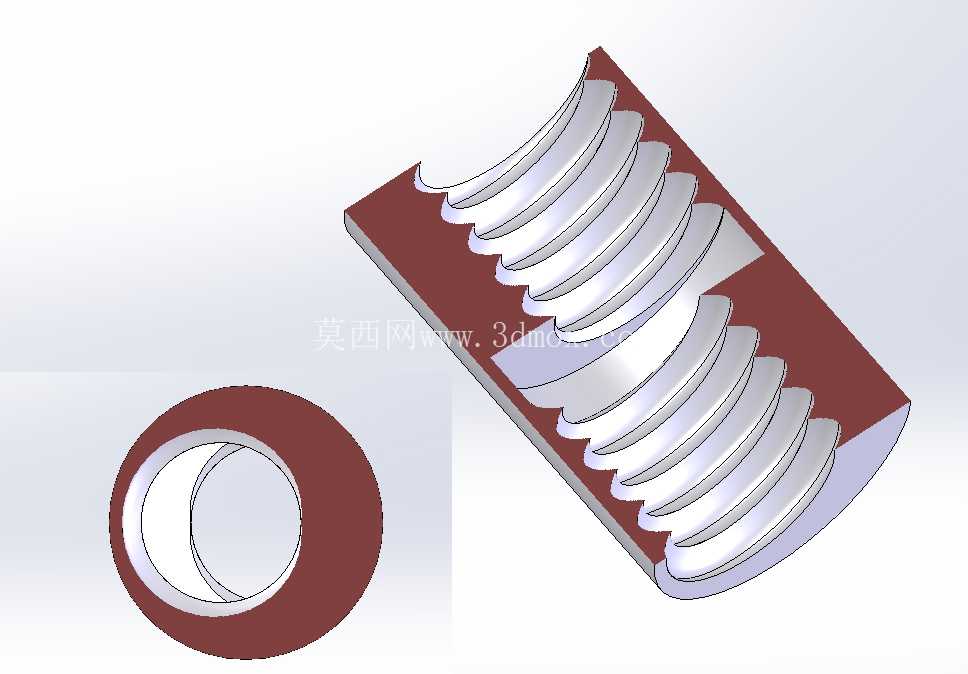

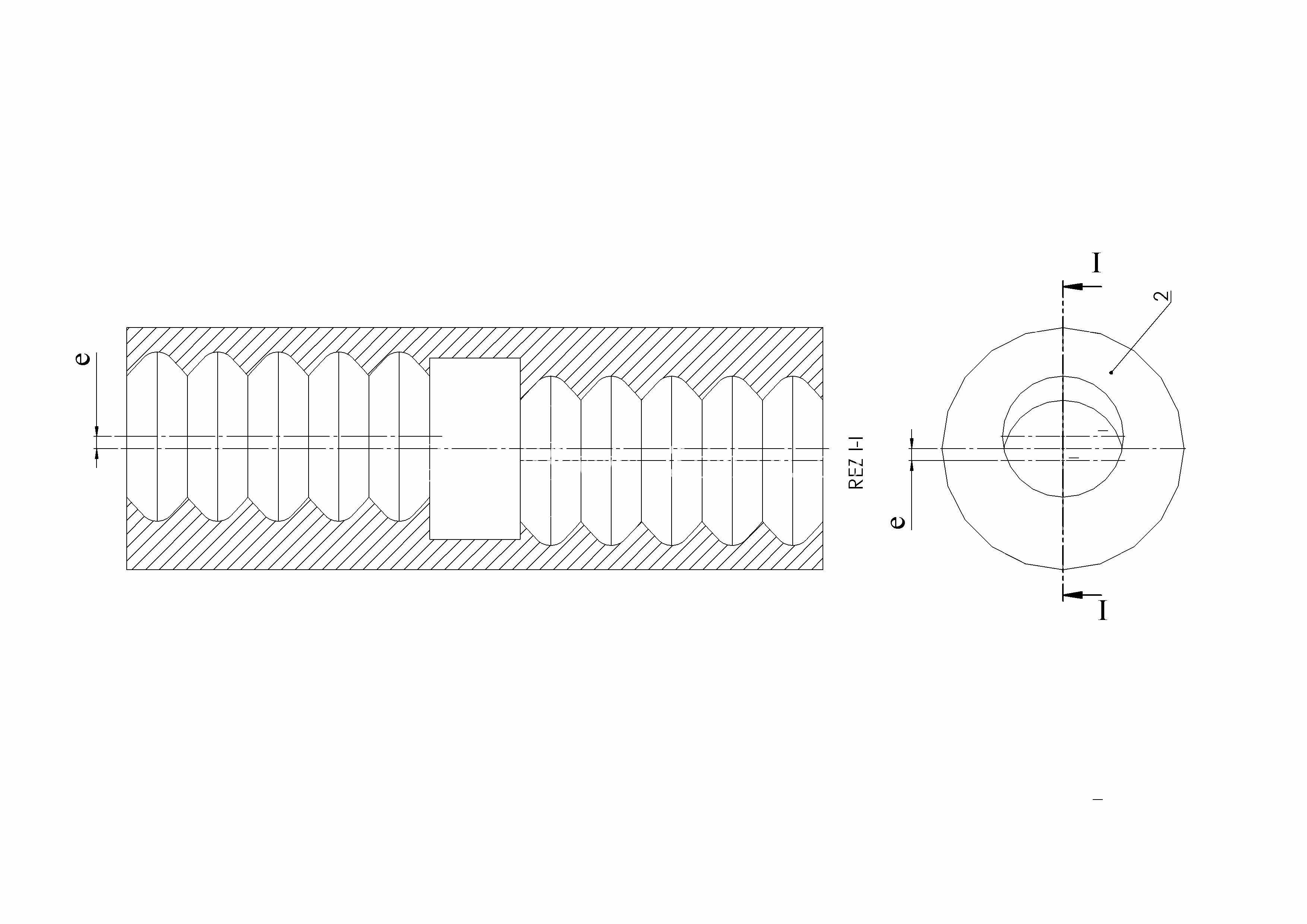

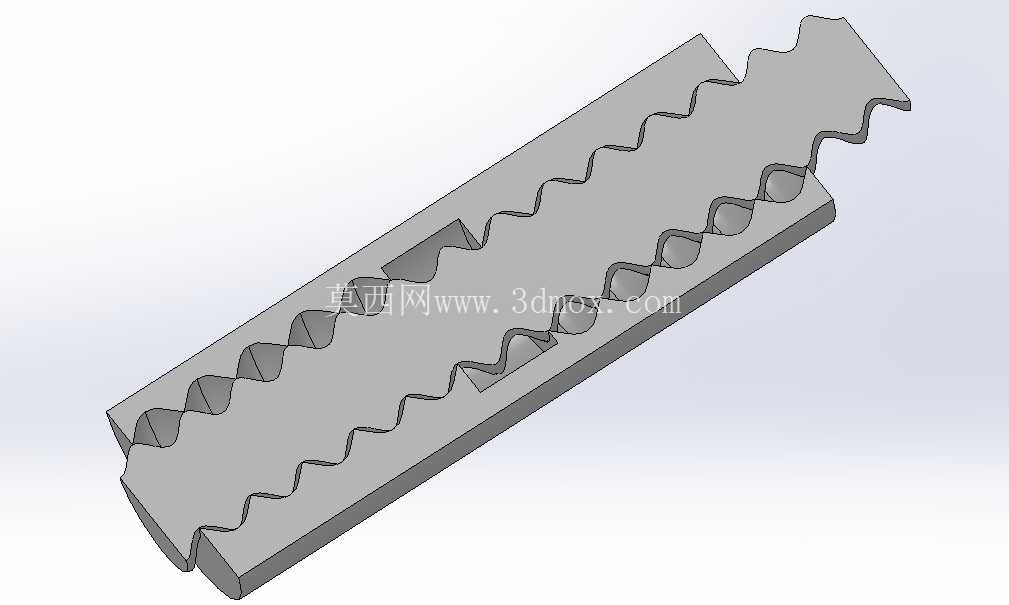

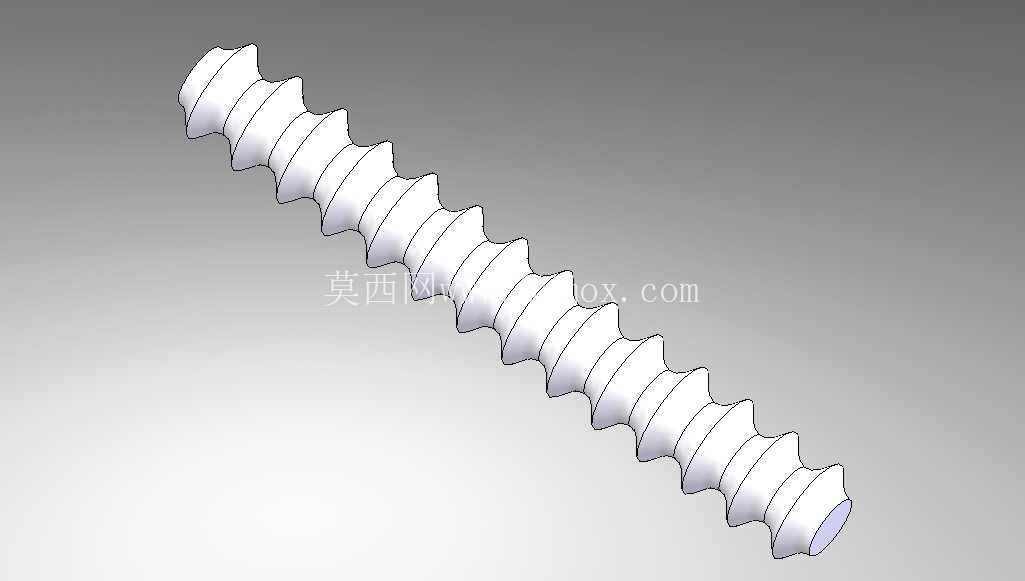

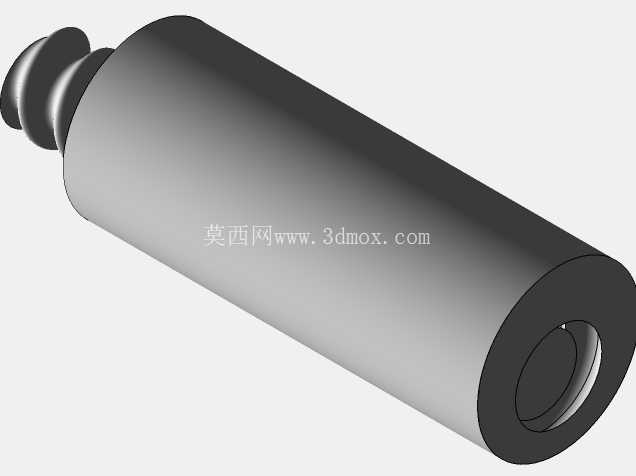

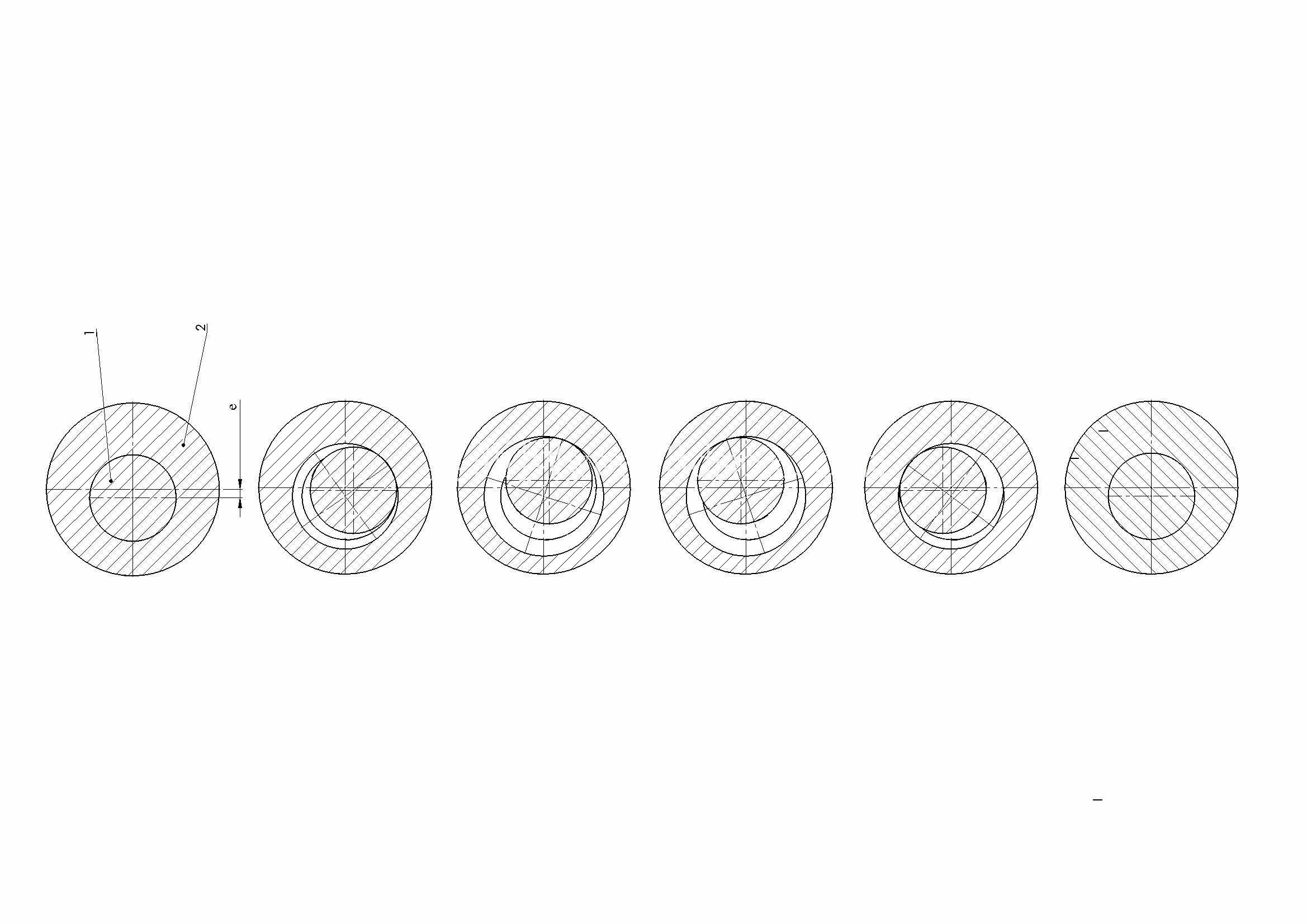

　　从剖面结构能清晰看到内螺纹的牙型轮廓，设计时没有采用普通三角螺纹的60度牙型角，而是选用了更适合传动的偏梯形牙侧，承载侧的牙侧角设置为3度，非承载侧为15度，这样的参数选择一方面能降低螺纹副传动时的摩擦阻力，减少长时间微调操作下的磨损量，另一方面偏置的牙侧角度能在预紧后自动补偿长期使用产生的磨损间隙，不需要频繁调整预紧压环就能维持稳定的传动精度。结构的主体外形为圆柱形，外圆面没有设置额外的扳手卡位，因为这类螺母通常不是用于手动装拆的紧固件，而是作为传动副的从动件嵌入到安装座内，外圆与安装孔采用H7/g6的间隙配合，安装时通过侧面的紧定螺钉或者端盖压合实现周向与轴向固定，外圆直径根据导程与负载需求匹配，常规微进给场景下的规格外圆在12mm到30mm区间，轴向长度通常设置为螺纹公称直径的1.2到1.8倍，既保证足够的螺纹啮合牙数来承受轴向负载，又不会因为啮合长度过长导致传动卡滞。

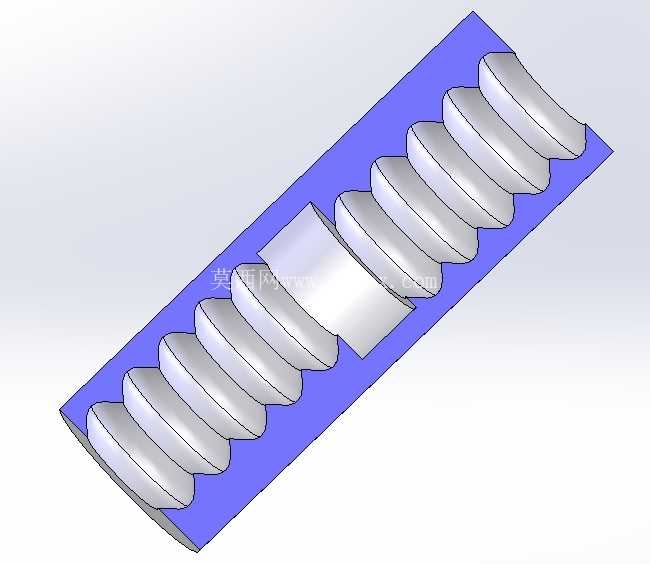

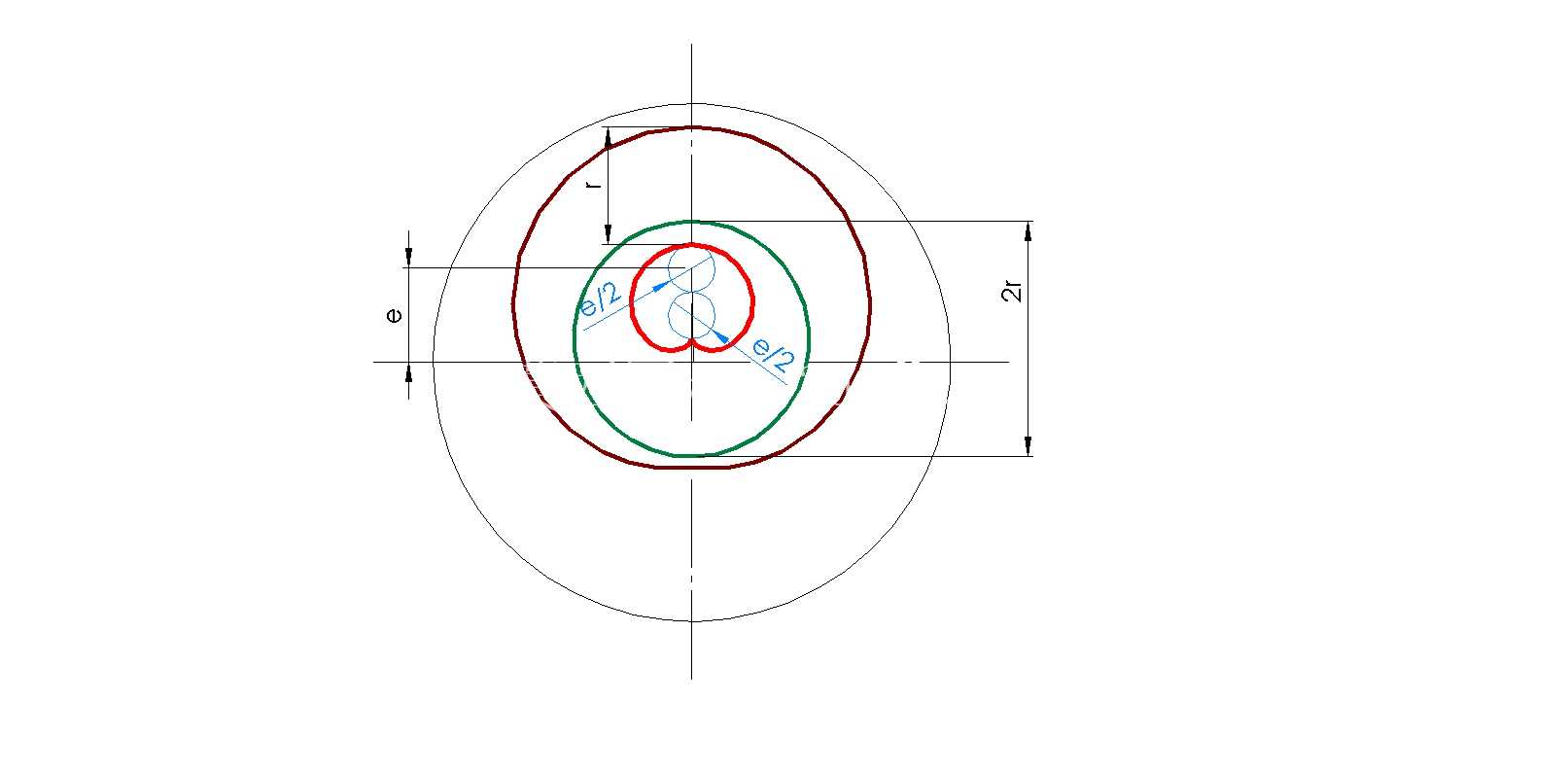

　　设计过程中需要重点考量螺纹副的同轴度公差，内螺纹与外圆安装面的同轴度需要控制在0.02mm以内，否则装配后会出现螺杆转动卡涩、传动阻力不均的问题，剖面中展示的螺纹收尾部分也做了平滑退刀处理，没有突兀的牙型截断，避免螺杆运行到行程末端时出现牙型磕碰损伤。这类螺纹结构在实际使用中通常会配合表面处理来提升耐磨性能，内螺纹表面会做低温磷化或者二硫化钼涂层处理，降低干摩擦状态下的摩擦系数，部分需要频繁往复调节的场景还会在螺母侧壁设计微小的注油孔，定期注入润滑脂来延长使用寿命。

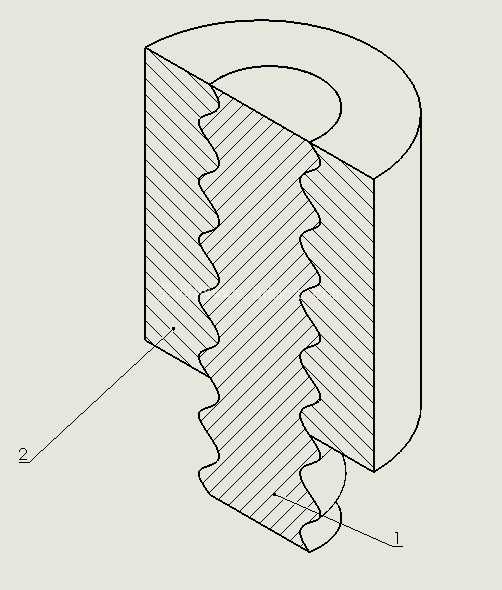

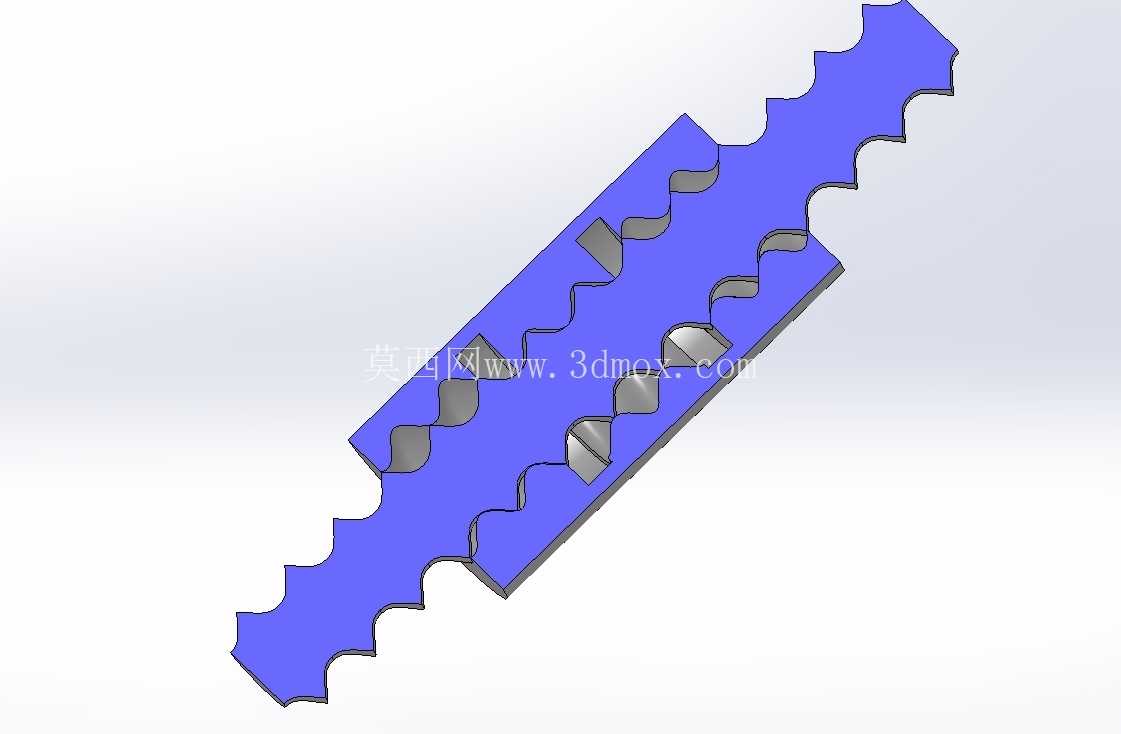

　　不同于常规连接用螺丝螺母的标准化参数，这类低导程传动螺纹的参数往往需要根据具体的设备行程、负载、调节精度需求定制，建模时需要严格控制牙型的轮廓度误差，每一圈螺纹的导程累积误差需要控制在0.01mm/100mm以内，否则会出现实际进给量与理论计算值偏差过大的问题，影响整套调节机构的精度。在安装边界上，这类螺母的轴向预留间隙只需要0.2mm到0.3mm即可，因为传动过程中螺母本身不做旋转运动，只随螺杆转动做直线位移，端盖与螺母端面之间预留的间隙主要用于容纳热胀冷缩产生的尺寸变化，避免温度变化时出现传动卡滞。另外从剖面的填充标识能区分出螺母基体与螺纹啮合区域，基体部分通常选用锡青铜或者耐磨铝合金材质，相比钢制螺母，铜质基体的磨合性能更好，与钢制螺杆配合时不容易出现咬合粘黏的问题，适合低速微进给的传动场景，部分负载更小的场景也会选用POM工程塑料制作螺母，进一步降低传动噪音与摩擦阻力，不需要额外润滑就能长期稳定运行。
