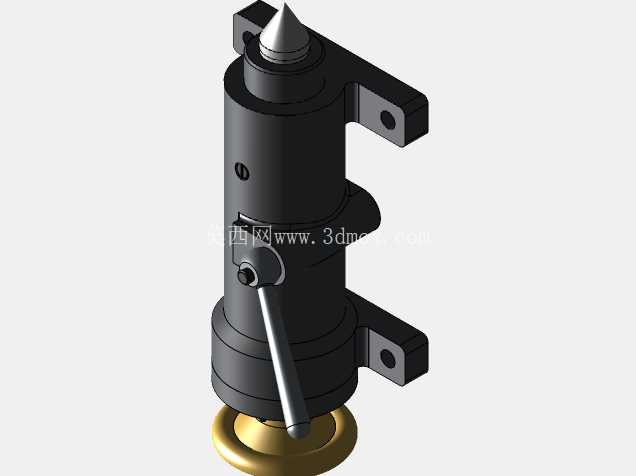

手动顶针式尾座锁紧机构三维结构

该结构属于机加工工装领域常用的尾座顶紧组件，常见于小型车床、外圆磨床、专用工装检测台的工件装夹工位，核心作用是配合主轴端的卡盘或拨盘，对轴类、盘类回转工件提供可调节的轴向顶紧支撑，抵消切削加工过程中工件受到的径向切削力与轴向窜动力，避免工件装夹失稳引发的加工振纹、尺寸超差甚至工件飞出的安全隐患。从实际使用场景来看，这类手动尾座多适配小型教学机床、台式仪表车床、小批量零件加工的专用工装，不需要复杂的液压或气动动力源，纯机械结构的可靠性更高，在无压缩空气、无液压站的零散加工工位、教学实训场景下适配性极强，操作人员仅通过扳动手柄即可完成顶紧与松脱动作，操作学习成本极低，不需要额外的动力管线布设，工位调整灵活性更强。

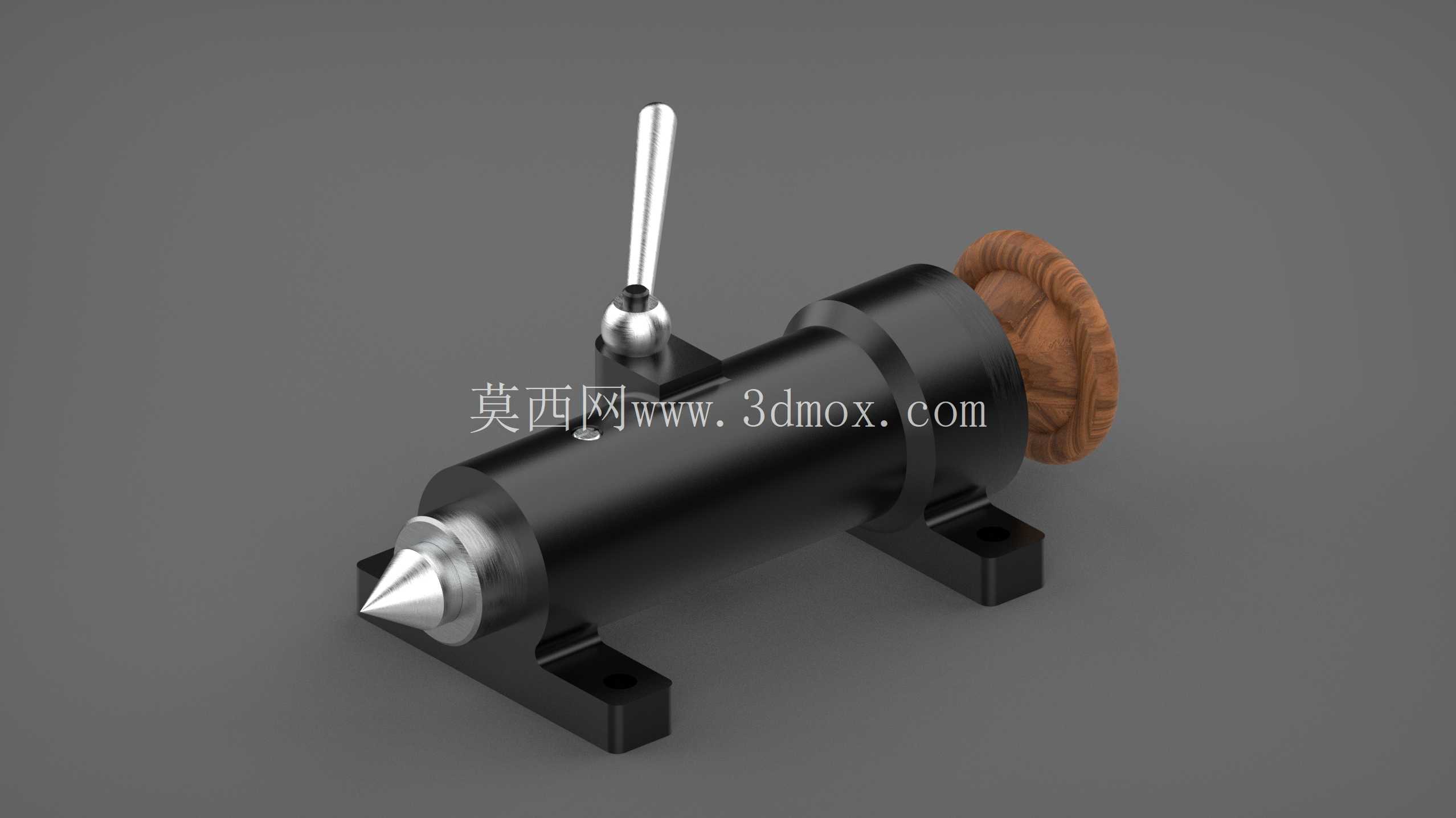

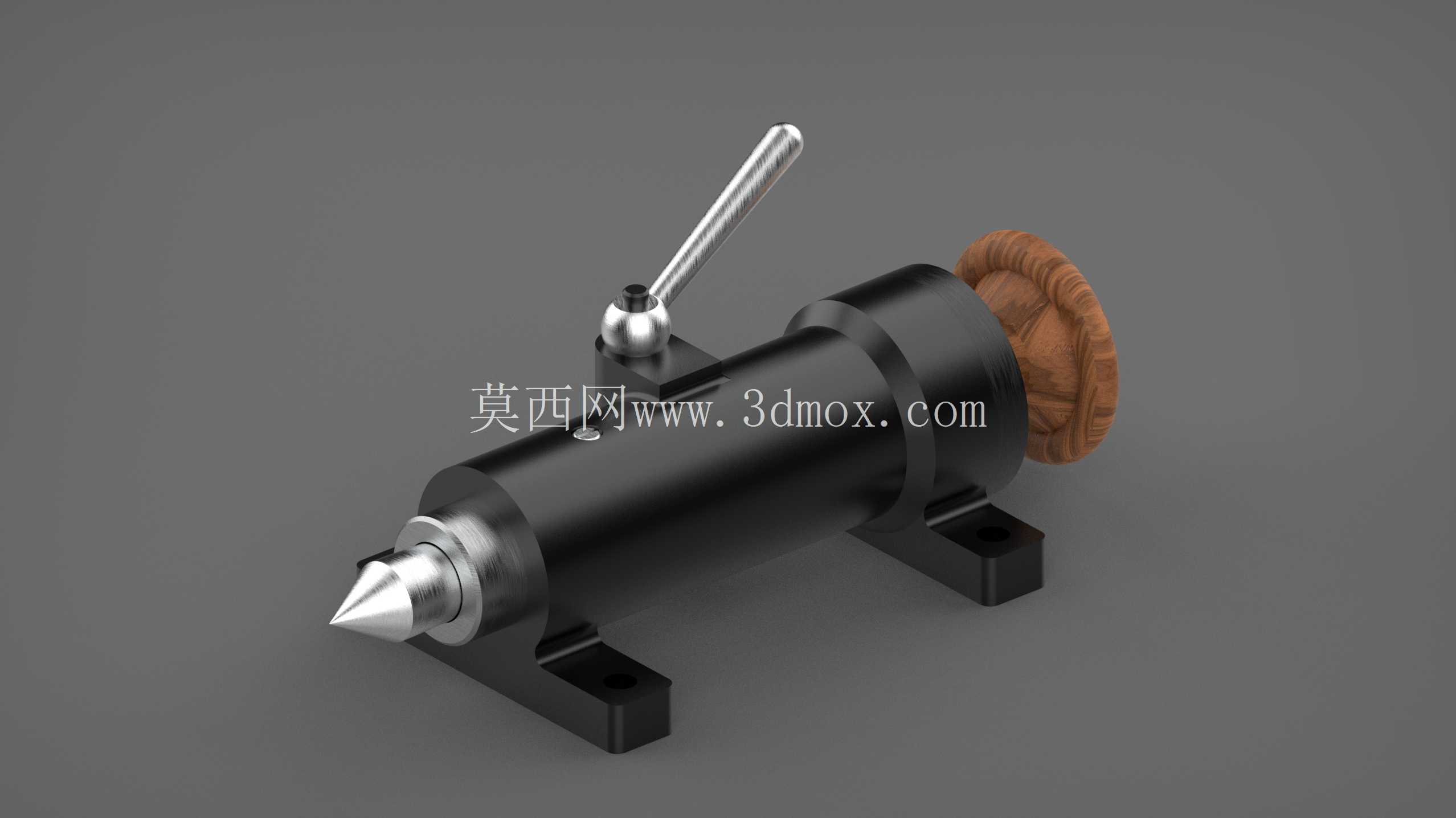

从功能特性来看，该结构的核心功能分为三个部分：一是轴向顶紧功能，前端的锥形顶针采用标准莫氏锥度设计，可适配不同规格的活动顶针、固定顶针更换，针对不同中心孔尺寸的工件都能实现稳定贴合，锥面配合的自定心特性可以保证顶针与工件中心孔的同轴度，减少顶紧过程中的偏载磨损；二是锁紧定位功能，侧面的手柄通过偏心轴或者螺杆锁紧机构，在顶针调整到合适的顶紧位置后，扳动手柄即可将套筒位置锁死，避免加工过程中套筒受轴向力后退导致顶紧力不足，手柄的力臂长度经过匹配设计，操作人员仅需施加较小的扳动力即可获得足够的锁紧摩擦力，不会出现锁紧打滑的问题；三是安装固定功能，底部的两个安装支脚带有沉头安装孔，可通过T型螺栓或者内六角螺栓直接固定在机床床身的导轨台面上，支脚的定位面经过精加工，安装后可以保证尾座中心高与主轴中心高的一致性，减少安装调校的工作量。

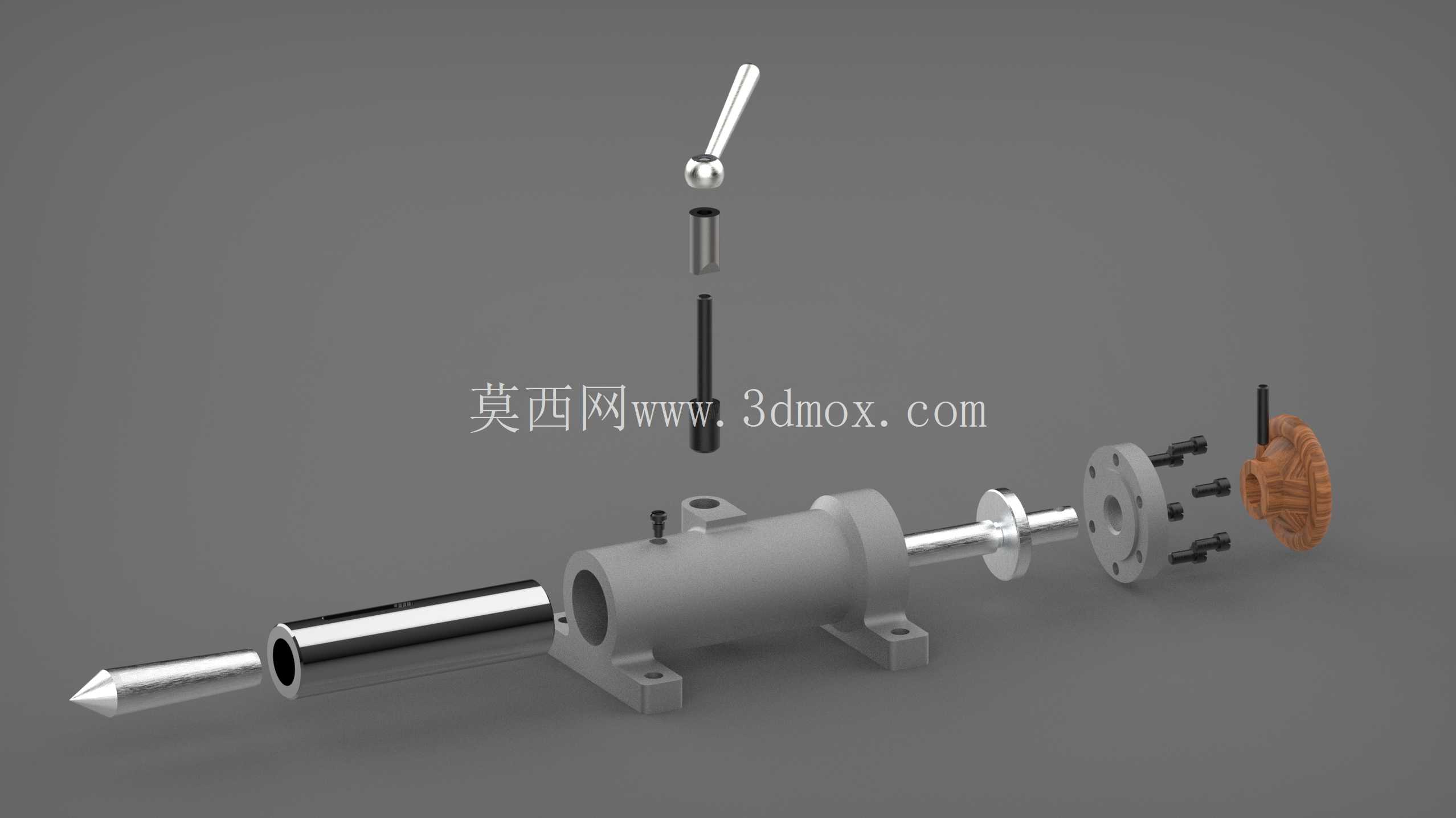

从设计思路层面拆解，整个结构采用模块化的设计逻辑，将顶针套筒、锁紧机构、壳体、安装底座拆分为独立的可加工单元，壳体作为核心承载件采用整体式圆柱腔体结构，内部加工出与套筒配合的高精度内孔，孔壁的粗糙度与圆柱度公差控制在IT7级以内，保证套筒轴向移动时的顺滑度，避免出现卡滞、晃动的问题；套筒与顶针的配合采用锥面定位，相比圆柱面定位，锥面配合可以实现无间隙贴合，重复定位精度更高，同时顶针磨损后可以快速拆卸更换，不需要整体拆解尾座结构；锁紧机构的位置设置在壳体侧面靠近操作位的一侧，操作人员站在机床操作侧伸手即可触碰到手柄，不需要探身或者绕到设备另一侧操作，符合人机工程学的操作逻辑；尾部的手轮（图中棕色轮状部件）采用防滑的外缘结构，转动时可以提供足够的摩擦力，方便操作人员快速调整套筒的伸出长度，实现粗调顶紧位置，再通过手柄完成最终锁紧，粗调与锁紧动作分离，既保证了调整效率，又保证了锁紧的可靠性。

从外形尺寸与安装边界来看，该尾座整体轴向长度控制在适配小型机床的尺寸范围内，中心高根据常见的小型仪表车床参数设计，底部两个安装支脚的孔距符合标准小型机床导轨的安装槽间距，安装时不需要额外打孔改制，直接适配现有安装位；壳体的外径尺寸经过优化，在保证内部腔体壁厚足够承受顶紧反力的前提下，尽可能缩小整体体积，减少对床身空间的占用，不会与刀架、拖板的运动路径产生干涉；套筒的最大伸出长度满足常规小型零件的顶紧行程需求，针对长度在行程范围内的轴类零件，不需要调整尾座的整体安装位置，仅通过套筒伸缩即可完成顶紧，减少调校工作量；顶针的锥尖角度采用标准60度设计，与工件中心孔的标准角度完全匹配，顶紧时接触应力分布均匀，不会出现应力集中压伤工件中心孔的问题，同时顶针采用淬火处理，表面硬度达到HRC55以上，长期使用磨损量极小，使用寿命更长。

在实际装配调试过程中，需要重点保证壳体内孔与安装底座定位面的平行度，若平行度超差，会导致顶针中心高偏移，顶紧工件时出现别劲问题，加工时工件会出现圆度超差的情况；套筒与内孔的配合间隙控制在0.01-0.02mm之间，间隙过大会导致顶针晃动，间隙过小会导致套筒移动卡滞，尤其是在车间温度变化较大的场景下，热胀冷缩容易导致套筒抱死；锁紧机构的偏心量需要匹配套筒的锁紧行程，保证扳动手柄时可以产生足够的正压力，同时不会因为锁紧力过大导致套筒变形，影响轴向移动精度。这类手动尾座相比液压尾座、气动尾座，结构更简单，维护成本极低，日常仅需要定期向壳体内加注润滑脂，保证套筒移动顺滑即可，没有密封件、电磁阀、动力管线等易损部件，在小批量加工、教学实训、设备维修改造场景下的实用性极强，是小型回转类加工设备不可或缺的核心工装部件。
