奥托电机透明剖视内部传动结构展示

　　这款小型动力装置的剖视结构模型，完整还原了奥托循环类小型动力单元的内部传动逻辑，在教学演示、小型动力设备选型参考、传动结构原理验证场景中具备很高的参考价值。从实际应用场景来看，这类小型动力单元常被用于小型手持打磨设备、微型气动工具、教学实验台动力源、小型玩具动力组等对安装空间有严格限制的场景，其紧凑的壳体设计能够在狭小的安装边界内完成动力从输入到输出的完整转换。

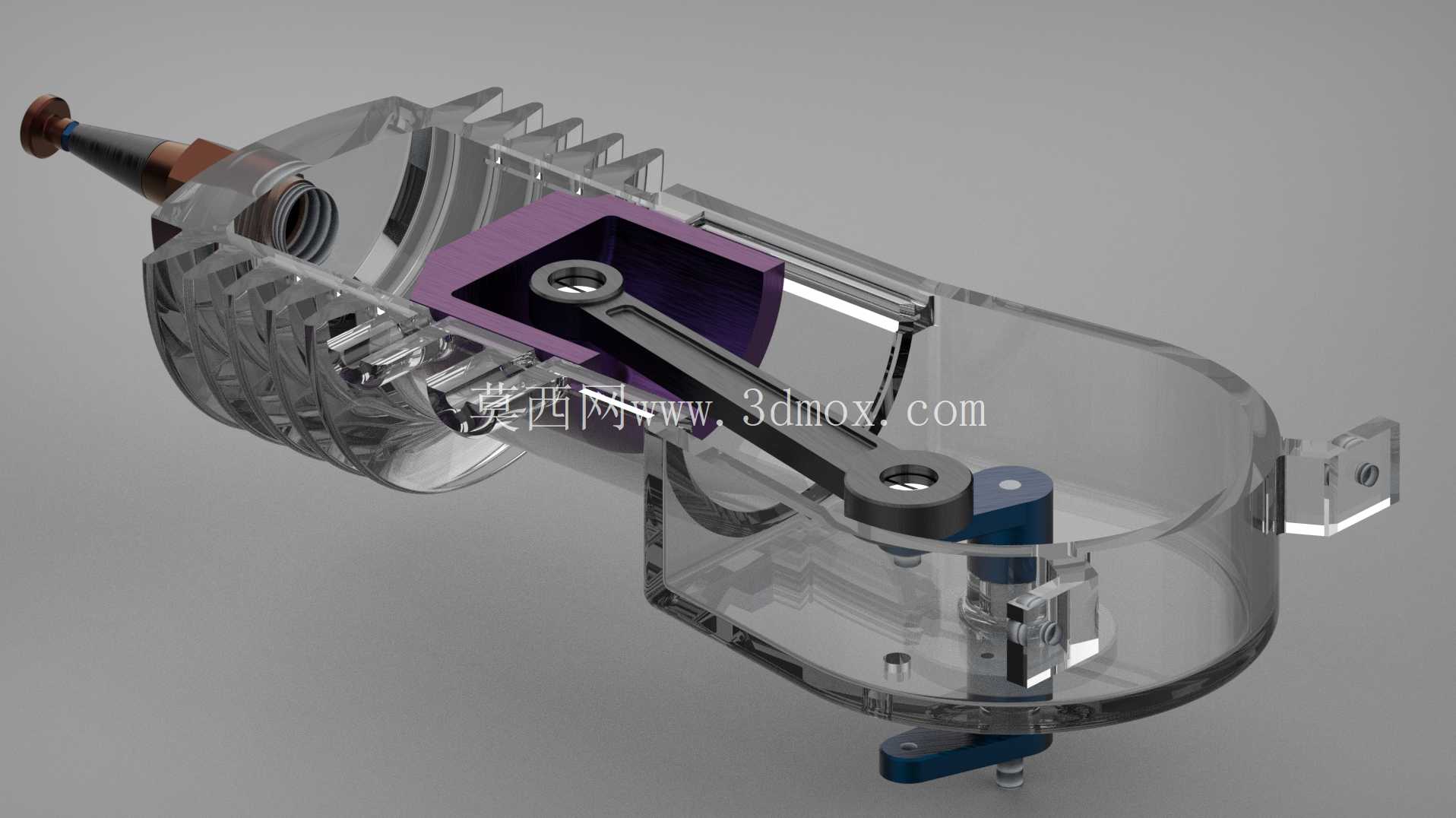

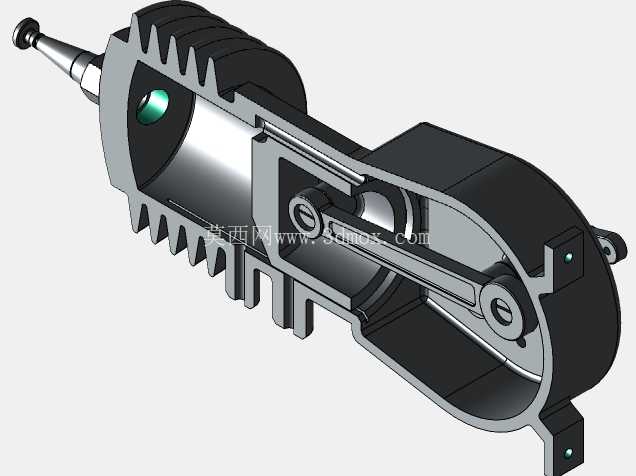

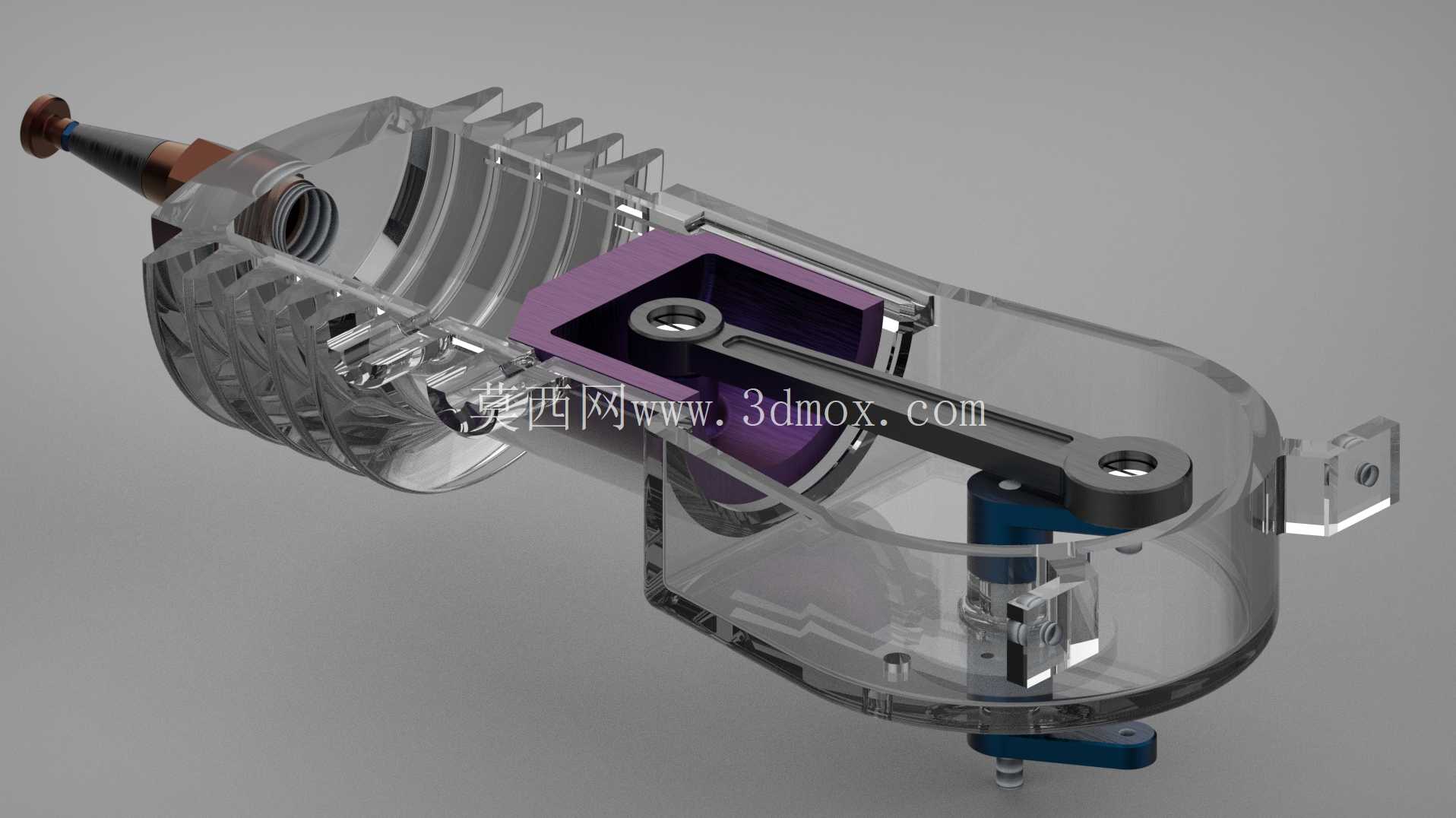

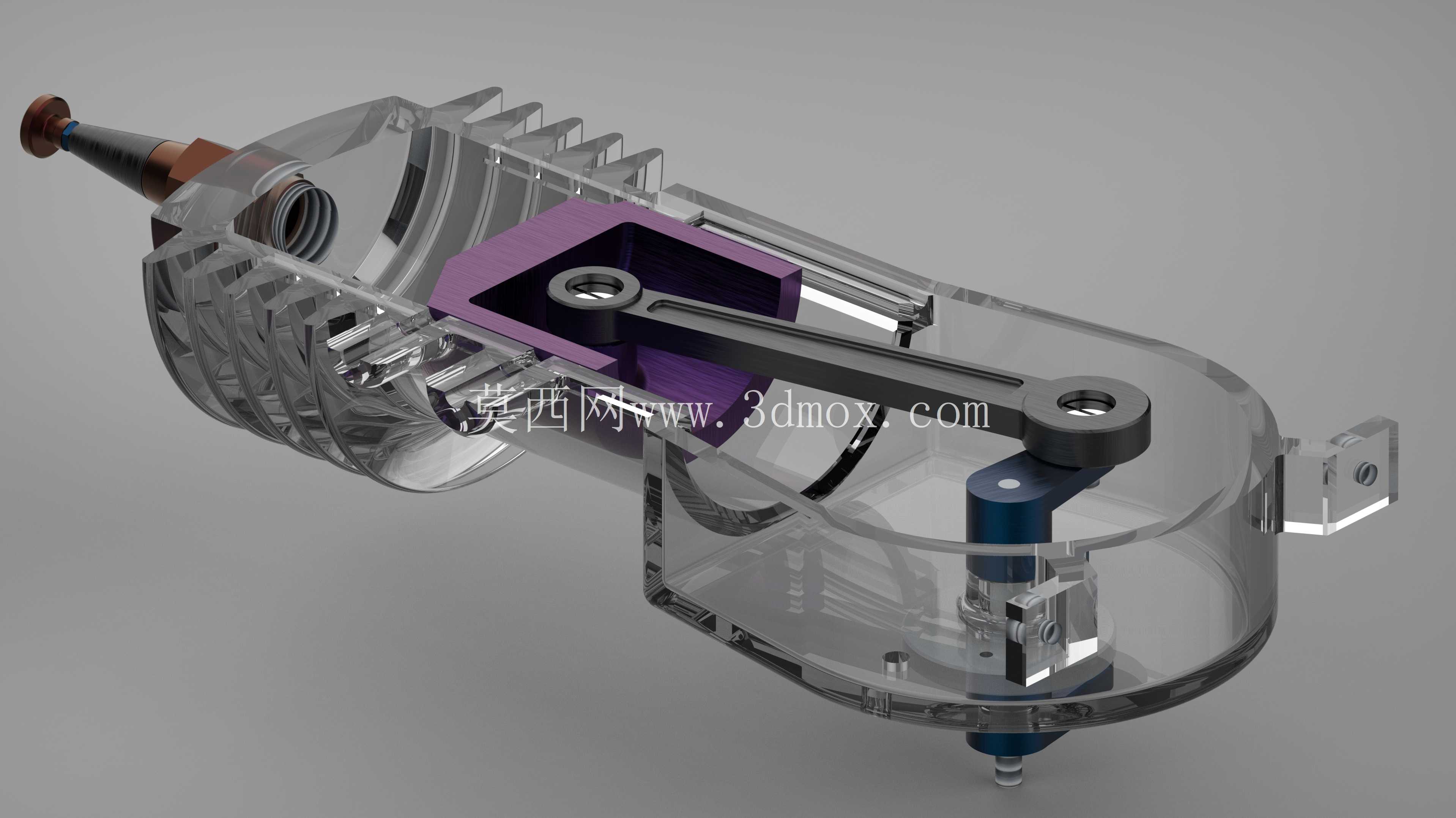

　　从结构设计思路来看，模型采用透明壳体的呈现方式，将内部的曲柄连杆传动组件、动力转换腔室、输出轴定位结构完全展露，无需拆解即可观察到各个运动副的配合关系：紫色的腔室定位块承担了内部组件的安装基准作用，将曲柄回转中心与壳体安装面的位置度公差控制在合理范围内，避免运动过程中出现连杆偏磨的问题；金属质感的曲柄连杆组件采用偏心回转设计，将回转运动转换为输出轴的直线往复运动，输出端的锥形接头适配不同的工作头安装需求，可根据实际使用场景更换打磨头、冲击头、夹持头等不同功能附件。

　　在安装边界方面，壳体外部的散热鳍片结构沿着壳体轴向排布，既能够提升长时间运行时的散热效率，也在一定程度上增强了壳体的结构强度，避免安装锁紧过程中出现壳体开裂的问题；壳体尾部的安装定位凸台可与设备的安装基座快速配合，定位止口的尺寸设计适配常规小型动力设备的安装孔位，无需额外加工转接件即可完成装配。从功能特性来看，该结构的动力转换路径短，运动部件数量少，相比同功率等级的其他动力结构具备更低的故障率，日常维护仅需定期对连杆铰接点、输出轴导向套加注润滑脂即可，维护成本较低。内部的轴承定位结构采用双侧限位设计，能够承受输出端一定的径向载荷，适配带一定侧向力的作业场景，比如小型手持打磨作业时的侧向压力不会轻易导致输出轴偏移。

　　在结构细节上，壳体的剖视处理保留了外部的安装接口、密封槽位的完整结构，参考该模型进行结构设计时，可直接提取壳体的安装尺寸、内部组件的配合公差，用于小型动力设备的改型设计，尤其是针对教学用拆解演示模型的开发，该透明剖视的结构形式能够让学习者快速理解动力转换的完整过程，相比传统的实体拆解模型更具直观性。另外，模型中展示的连杆铰接点采用轴套配合设计，相比直接的轴孔配合具备更长的磨损寿命，在高频往复运动的工况下能够有效降低铰接点的间隙扩大速度，延长设备的整体使用寿命；输出端的密封结构采用阶梯式密封槽设计，可适配O型圈与防尘圈的双重密封，避免作业过程中粉尘、碎屑进入壳体内部磨损运动部件，适配多粉尘的作业场景。
