双联蜗轮式传动齿轮结构设计

做传动结构设计快十二年，经手的齿轮类零件少说有几百款，这次做的这款双联结构齿轮，最初是给小型电源调压设备里的减速传动单元做的配套件，当时甲方提的需求很明确，要在有限的安装腔体内实现两级减速比，同时保证传动平稳、噪音控制在45分贝以内，还要兼容现有安装位的接口尺寸，不用改动原有设备的壳体结构。

先从安装边界说起，这款齿轮的内孔是带键槽的直孔设计，键槽采用的是普通平键适配规格，安装时直接套在对应直径的传动轴上，靠平键传递扭矩，不需要额外做轴向锁紧的复杂结构，因为齿轮端面和轴肩的贴合面做了0.8的粗糙度要求，装配时靠轴端挡圈就能完成轴向固定，整个齿轮的轴向厚度控制得比较紧凑，就是为了适配电源设备内部狭窄的安装空间，毕竟电源类设备内部要排布绕组、接线端子、散热结构，留给传动单元的空间十分有限，要是齿轮做厚了，要么会蹭到绕组绝缘层，要么就得加大壳体尺寸，直接拉高整体成本。

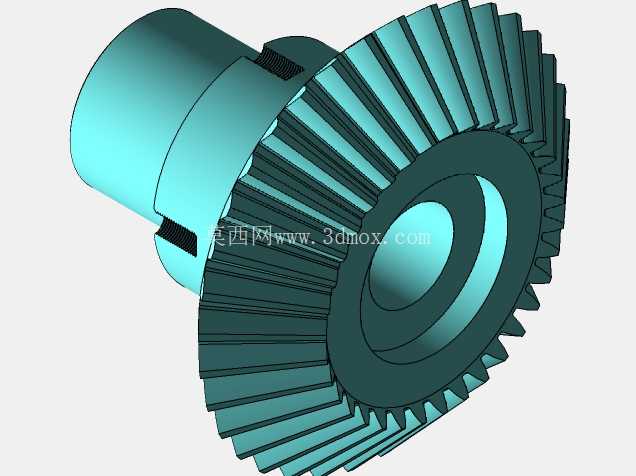

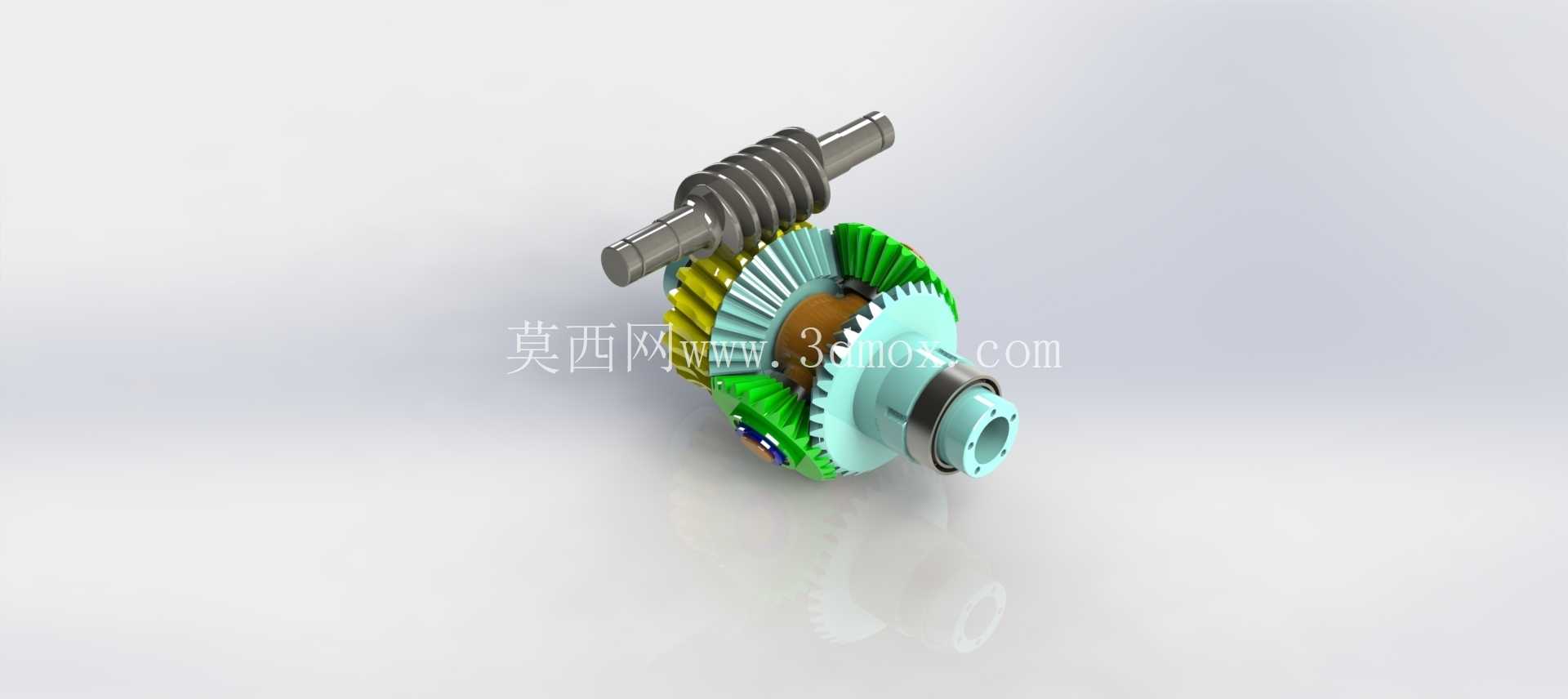

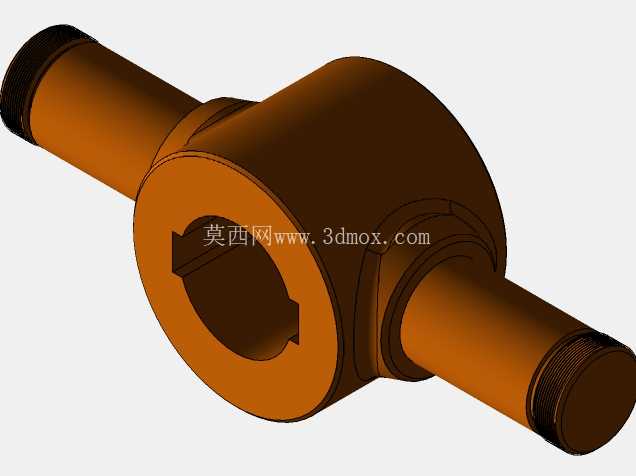

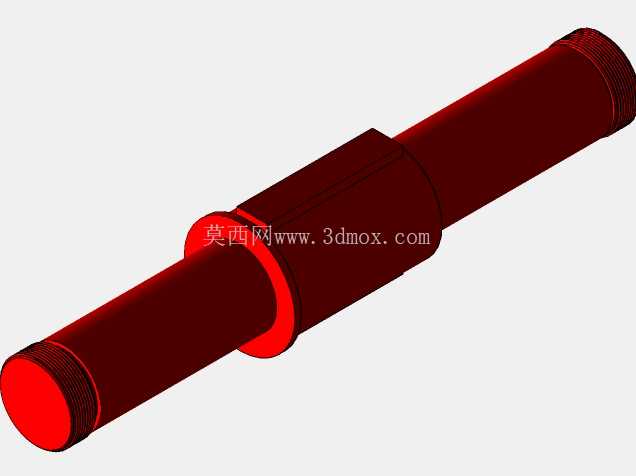

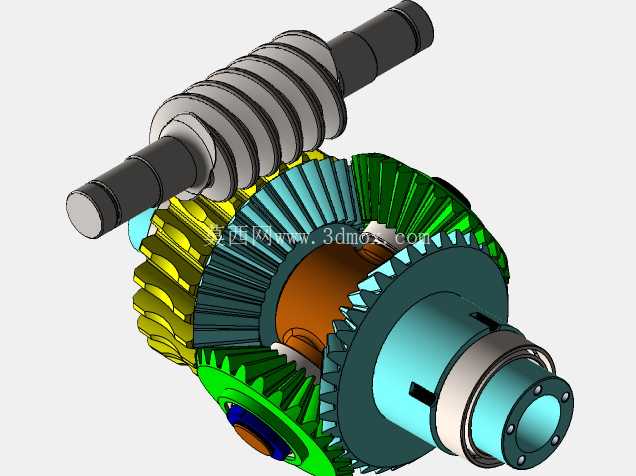

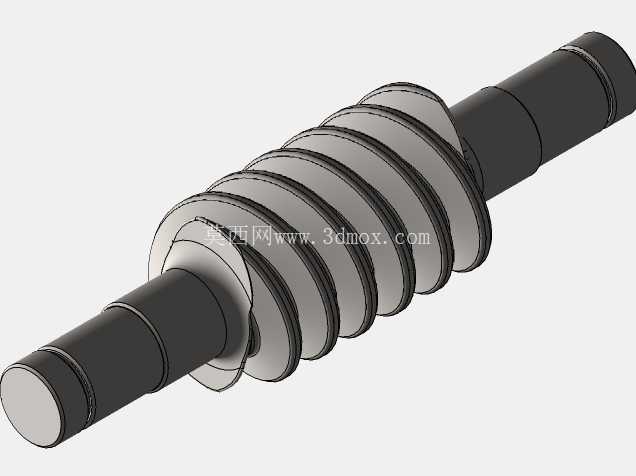

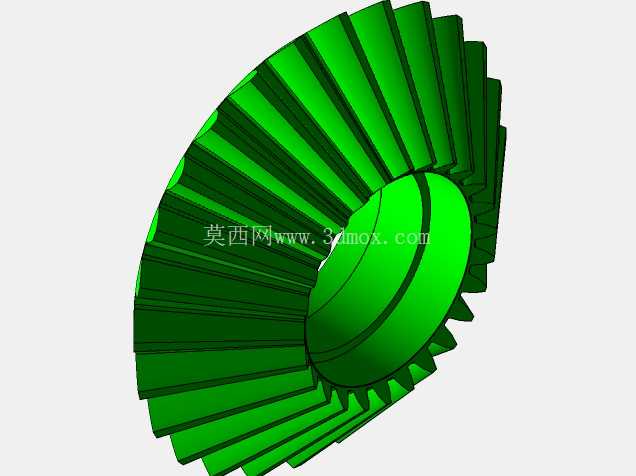

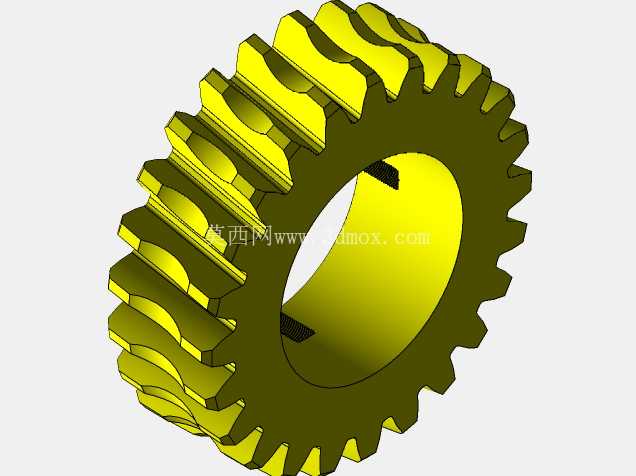

再看齿形设计，外侧是直齿圆柱齿轮结构，齿数是按照和上级驱动齿轮的啮合中心距算出来的，模数选的是小模数规格，因为这套传动的负载并不大，主要是带动调压触头做小幅位移，不需要传递大扭矩，小模数齿形的好处是啮合重合度高，传动的时候不会有明显的顿挫，哪怕是低速微调的工况下，也能保证触头移动的线性度，不会出现调压跳变的问题。而齿轮内侧的蜗齿条结构，是和配套的蜗杆配合实现二级减速的，当初选蜗轮蜗杆和直齿结合的双联结构，就是因为单靠直齿减速要达到需要的减速比，得做至少两级直齿传动，会多占一个齿轮的安装空间，而把蜗轮结构直接集成在直齿齿轮的内侧，相当于把两个传动件做成一个整体零件，既省了空间，又减少了装配时的同轴度误差——要是分开做直齿齿轮和蜗轮，装配时两个零件的同轴度很难控制到0.02mm以内，运行久了很容易出现齿面偏磨，寿命直接打对折。

设计的时候特意把齿面的拔模斜度做了优化，因为这个零件是打算用粉末冶金工艺批量生产的，要是拔模斜度做小了，压制成型后脱模容易拉伤齿面，后续还要做二次精加工，拉高生产成本；斜度做大了又会影响齿形的啮合精度，传动间隙变大，调压的时候就会有空程，影响调压精度。反复调整了三次参数，才把拔模斜度定在合理区间，既满足脱模要求，又把啮合侧隙控制在允许范围内。另外齿根部分做了圆角过渡，没有做清根设计，一来是粉末冶金工艺很难做出尖角清根，二来圆角过渡能降低齿根的应力集中，毕竟哪怕是小负载传动，频繁正反转的时候齿根还是会受交变应力，圆角处理能把疲劳寿命提升至少30%。

实际应用场景里，这款齿轮除了用在电源调压设备上，稍微改下内孔尺寸和模数，也能用到小型自动化设备的进给传动单元、小型家电的减速机构里，因为这种集成式双联齿轮的核心优势就是结构紧凑、装配简单，不需要额外设计中间传动轴来连接两个传动件，装配时只需要把这一个零件装到轴上，就能同时实现和两个方向传动件的啮合，减少了装配环节的累计误差。之前有个做小型实验室搅拌设备的客户，把这款齿轮的参数稍作调整，用在搅拌头的减速传动里，运行了一年多都没出现齿面磨损的问题，比之前用两个分开的齿轮传动结构故障率低了不少。

建模的时候特意把齿形的渐开线做了精确拟合，没有用近似圆弧代替渐开线，因为之前踩过近似齿形的坑，3D打印样件的时候看着没问题，开模批量生产后就出现啮合异响、传动卡滞的问题，后来查了半天才发现是齿形拟合误差太大，导致啮合干涉。这次建模从齿根圆到齿顶圆的渐开线全程按公式生成，齿顶高系数和顶隙系数都按标准选取，同时做了啮合干涉检查，模拟了正反转全行程的啮合状态，确认没有干涉、没有卡滞点才最终定版。另外内孔的键槽位置做了对称度校验，保证装配时键的受力均匀，不会出现单边受力导致键磨损快的问题。

从实际使用的角度看，这种集成式齿轮的维护成本也更低，因为整个传动单元里只有这一个双联零件，没有多余的连接件，后期要是出现磨损，只需要更换这一个零件就行，不用拆一堆关联零件，对设备后期的运维十分友好。而且因为零件集成度高，累积公差小，传动精度反而比多零件装配的结构更高，对于需要微调位移的工况来说，这点精度提升是很关键的——就拿电源调压来说，要是传动间隙大，调压旋钮转了好几度，触头还没动，用户体验会很差，而这个结构的传动空程能控制在1度以内，完全满足微调的精度要求。
