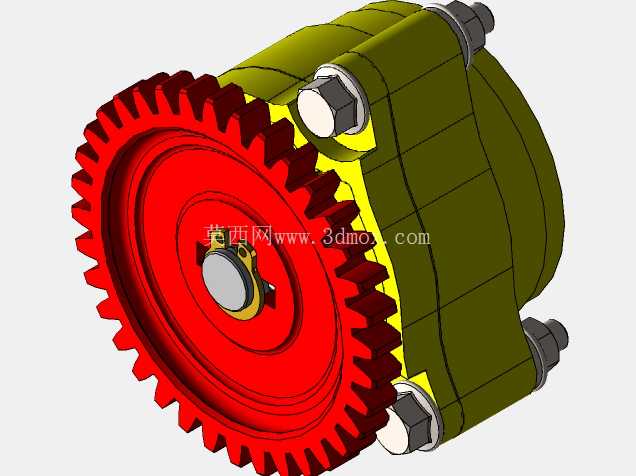

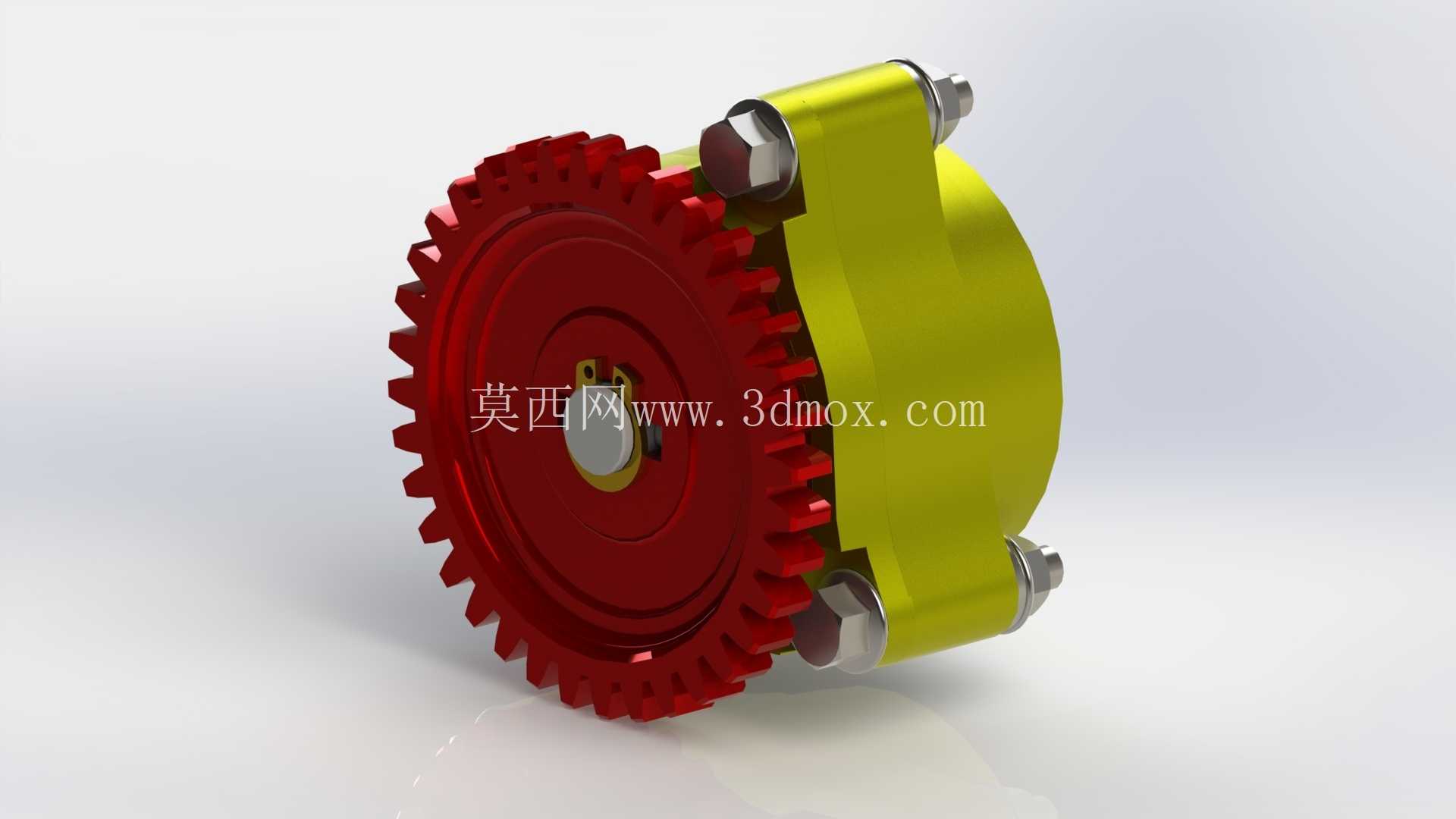

这套齿轮传动组件的结构设计,核心围绕紧凑安装空间下的定比动力传递需求展开,区别于常规同轴布置的齿轮组,该结构采用侧装式弧形支架作为齿轮的支撑载体,将单只大模数直齿圆柱齿轮的安装基准从传统的箱体轴承座转移到外侧支架上,适配那些无法预留完整箱体安装空间的设备改造场景,比如小型自动化生产线的辅助动力传递工位、轻工设备的间歇送进机构、小型实验台的动力输出端,这类场景往往没有足够的空间布置封闭式齿轮箱,需要传动组件直接外露安装,同时要保证啮合精度与连接可靠性。

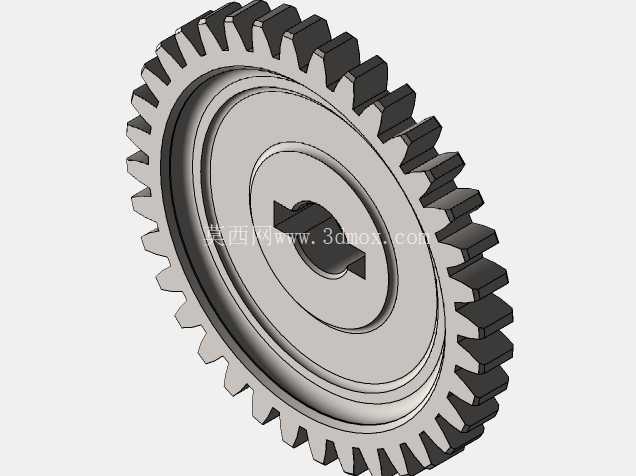

从实际功能特性来看,组件核心的直齿圆柱齿轮采用辐板式结构,轮齿部分做了等模数等齿距的参数化设计,齿顶圆、齿根圆的过渡圆角按照通用机械传动的载荷要求设置,避免齿根应力集中导致的断齿风险,齿轮中心的轴孔预留了键槽安装位,可与传动轴通过平键实现周向固定,传递额定扭矩下不会出现周向打滑。侧装的弧形支架采用与齿轮分度圆匹配的弧度设计,支架两端通过内六角圆柱头螺栓实现紧固连接,螺栓的安装位置避开齿轮的啮合运动轨迹,不会在齿轮转动过程中发生运动干涉,支架与齿轮端面之间预留了0.2-0.5mm的装配间隙,既避免转动时的端面摩擦,又能限制齿轮的轴向窜动量,保证轮齿啮合时的接触长度符合设计要求。

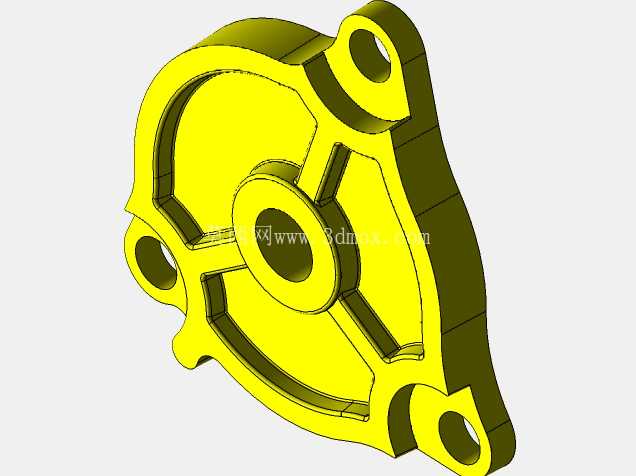

设计思路上,这套结构没有采用复杂的多齿轮变速布局,而是聚焦单级定比传动的可靠性优化,首先是安装边界的控制,整个组件的径向尺寸以大齿轮的齿顶圆为最大边界,轴向尺寸仅为齿轮厚度加上支架的安装厚度,相比传统的带轴承座的齿轮安装结构,轴向占用空间缩减40%以上,非常适合安装在设备的侧壁、机架外侧等狭窄位置。支架的弧形结构一方面起到支撑防护的作用,可避免外部杂物直接卡入轮齿啮合区域,另一方面支架的两个紧固端分别连接设备的固定机架面,安装时不需要额外加工复杂的轴承孔,只需要在安装面上预制两个对应螺栓孔位即可完成固定,大幅降低了配套设备的加工难度与装配工时。
从安装适配的角度来看,齿轮中心轴孔的尺寸按照通用输出轴的直径系列设计,可直接适配常规直径的动力输出轴,不需要额外定制转接轴套;支架上的螺栓过孔采用光孔设计,装配时可根据实际安装面的平面度误差做微小的位置调整,补偿安装面的加工误差,保证齿轮与配对齿轮的中心距误差控制在允许范围内,避免因中心距偏差导致的轮齿侧隙过大或啮合卡滞。轮齿的啮合侧隙按照中等精度传动的要求设置,既可以补偿热膨胀带来的尺寸变化,又能保证正反转切换时的空程量控制在合理范围内,适配需要频繁正反转的传动工位。
在实际应用中,这类外露式齿轮传动组件常被用在小型包装设备的送膜机构、小型木工机械的进料辊传动、教学实验台的传动演示单元上,这些场景的传动载荷不大,但对安装空间、装配便捷性的要求较高,不需要封闭式齿轮箱的润滑与密封结构,采用脂润滑即可满足长期运行的需求。齿轮与支架的材质搭配可根据实际载荷选择,常规载荷下齿轮采用45号钢调质处理,支架采用Q235钢板折弯成型即可满足强度要求,重载场景下可更换为合金钢齿轮与铸钢支架,适配不同的载荷工况。结构上没有多余的冗余设计,每个部件都承担明确的功能:齿轮负责动力传递与转速变换,支架负责支撑固定与侧面防护,紧固件负责连接锁紧,轴孔与键槽负责扭矩传递,各部件的配合公差按照基孔制的常用公差带选取,加工难度低,普通的机加工设备即可完成全部零件的加工,不需要专用的工装夹具,适合小批量定制生产与设备改造时的快速替换。
