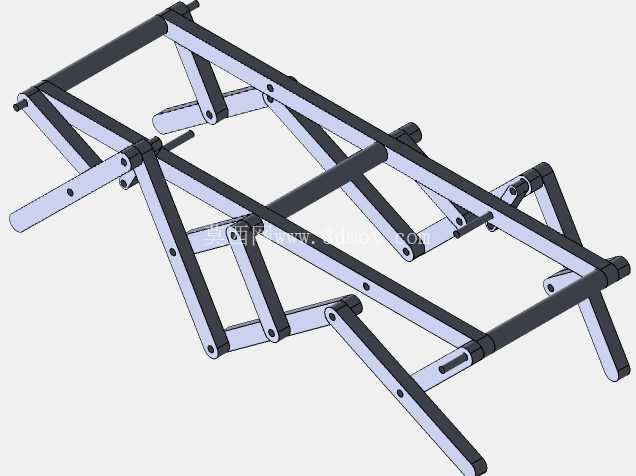

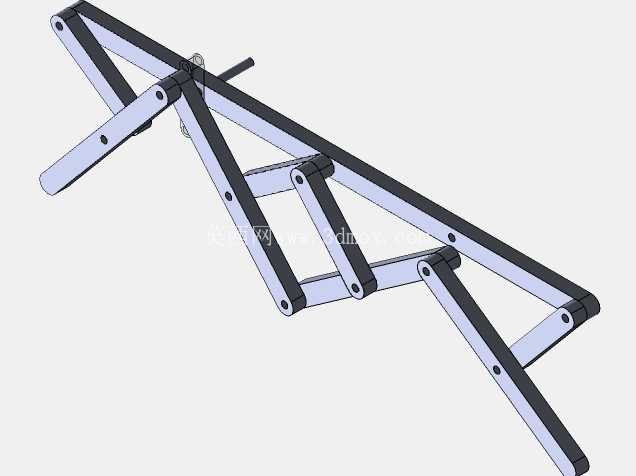

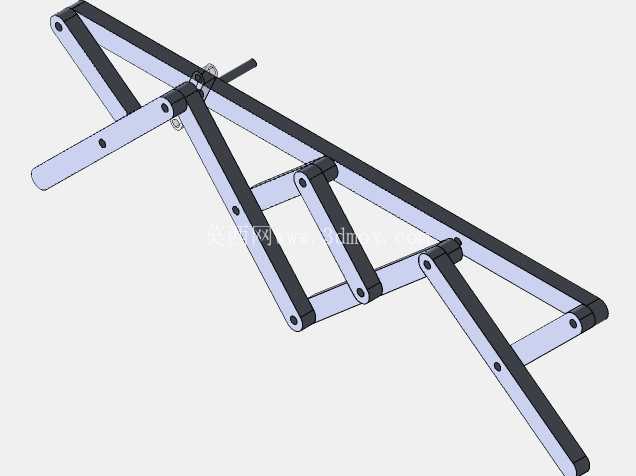

基于连杆四杆结构的弗雷传动机构

　　在轻工输送、小型自动化工位转序、纺织机械导纱往复等对长行程低负载往复运动有需求的场景里，这类基于四杆原理设计的弗雷传动结构，往往能替代结构更复杂的齿轮齿条、同步带传动方案，用极低的制造成本实现稳定的直线往复动作输出。不同于常规曲柄滑块机构对滑块导轨的高精度导向要求，这套弗雷机构将长条形杆身作为运动输出的核心载体，杆身沿长度方向等距布置的安装孔位，可直接适配不同工位的执行件安装需求，无需额外设计转接板件，能大幅压缩整机的装配零件数量。

　　从实际应用场景来看，这类结构常被用在小型包装设备的推料工位、印刷设备的匀墨辊往复驱动、农业小型机具的筛网摆动驱动环节，因为其运动过程中无齿轮啮合的冲击噪音，也不存在同步带长期使用后的张紧失效问题，在低速往复工况下的维护成本远低于其他直线传动方案。设计这套结构时，核心思路是利用四杆机构的死点位置特性，在杆身运动到两个行程端点时实现自然的位置锁止，不需要额外加装定位挡块或者位置锁止机构，杆身的长度可根据实际工位的行程需求做等比例缩放，杆身截面采用矩形薄壁结构，在保证长跨度下抗弯刚度的同时，尽可能降低运动构件的整体重量，减少驱动端的动力负载。

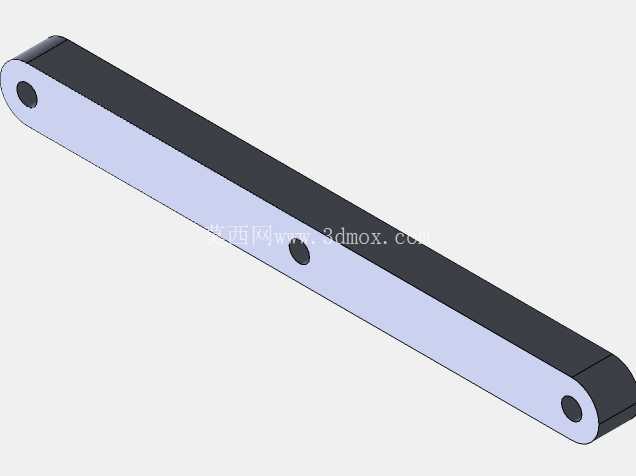

　　杆身侧面的黑色耐磨条是设计时特意增加的摩擦副结构，当杆身做往复运动时，耐磨条与机架上的导向支撑块直接接触，避免杆身主体被反复摩擦磨损，后期维护仅需更换耐磨条即可，无需更换整根长杆，能大幅降低设备的后期运维成本。安装边界方面，这套机构的固定铰接点分别布置在杆身长度方向的两个端点外侧，机架上仅需预留对应铰接座的安装平面即可，不需要沿整个杆身行程方向布置连续的导轨结构，对于安装空间狭窄、无法布置长导轨的设备场景，这套结构的适配性优势十分明显。杆身上的安装孔位采用统一的孔距规格，可兼容标准的螺栓紧固件，执行件的安装位置可根据实际需求沿孔位灵活调整，不需要在杆身上二次钻孔加工，能有效避免杆身因二次加工产生的应力集中问题。

　　在运动特性上，这套弗雷机构的输出运动速度曲线呈现典型的四杆机构运动特性，行程中段速度平稳，端点位置速度自然降低，正好匹配多数工位对工件移送的速度需求——移送过程快速平稳，接近端点时自动减速，避免工件因惯性产生移位或者冲击，不需要额外设置凸轮或者减速结构来调整运动曲线。从结构可靠性角度看，整套机构的运动副全部为低副转动连接，接触面均为面接触，单位面积承受的压力远低于齿轮、凸轮等高副结构，在长期运行过程中的磨损量更小，配合耐磨条的使用，整体使用寿命可比同行程的同步带传动结构提升两倍以上。针对不同的负载场景，设计时可通过调整杆身的壁厚、铰接点的轴径尺寸来适配不同的负载需求，轻载场景下可采用工程塑料材质制作杆身进一步降低重量，重载场景下可更换为合金钢材质并增加铰接位置的轴承配置，结构的拓展适配性极强。在实际装配过程中，仅需要保证两个固定铰接点的同轴度以及杆身安装面的平面度即可，不需要复杂的装配调试过程，对一线装配人员的技术要求更低，能有效缩短设备的整体装配周期。
