平面布置双缸对置往复运动机构结构

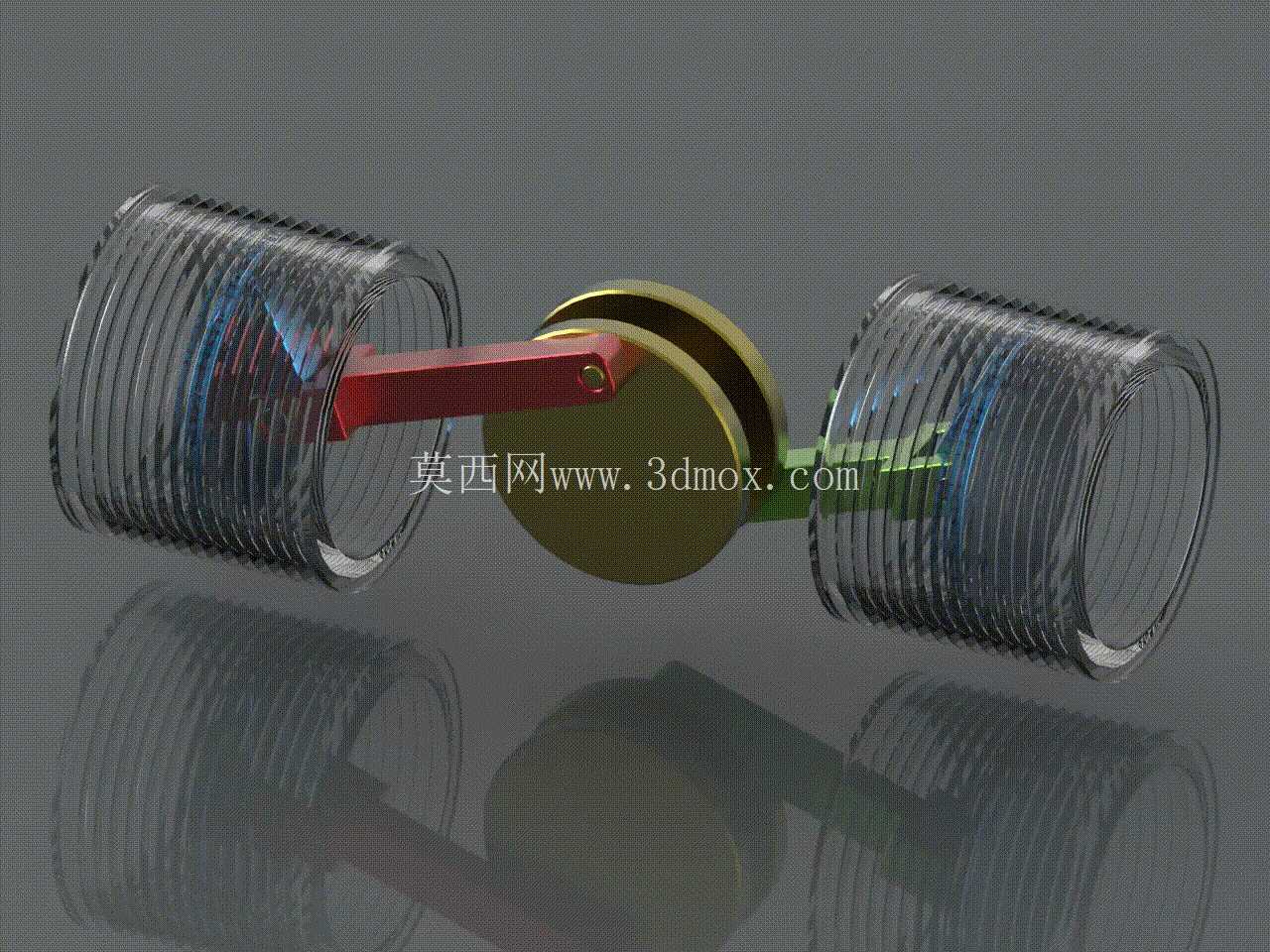

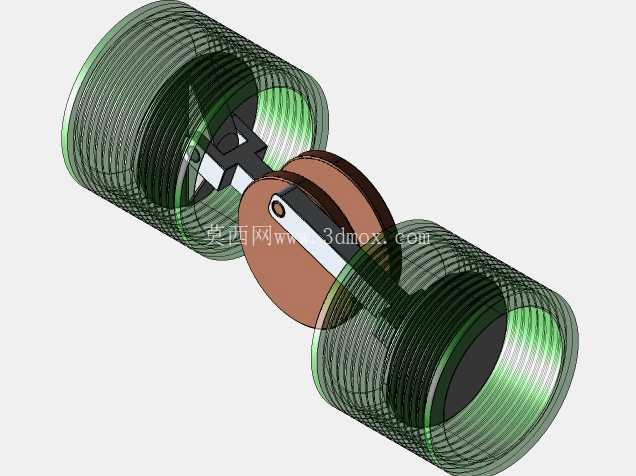

　　从结构组成来看，中间的偏心圆盘承担了曲轴曲柄销的功能，两侧的连杆分别通过铰接结构连接偏心盘与对应活塞，活塞外轮廓与透明缸体内壁保持均匀的配合间隙，既可以直观展示活塞在缸内的往复行程，也能清晰呈现偏心盘回转时，两侧活塞交替到达上止点、下止点的运动时序。做结构设计时，首先要确定的是偏心盘的偏心距，这个参数直接决定活塞的往复行程，偏心距越大，活塞单次往复的位移量越大，对应的缸体长度尺寸也要同步加长，避免活塞运动到极限位置时脱出缸体导向范围。这套平面布置的双缸对置结构，是水平对置动力单元最基础的原理展示构型，日常在小型内燃动力设备、低压往复泵、教学演示教具的方案设计阶段，常被作为核心运动机构的参考原型。不同于直列排布的往复结构，该构型将两个缸体沿曲轴回转中心水平对称布置，活塞的往复运动方向处于同一水平面，能在运动过程中让两个活塞的一阶往复惯性力实现自平衡，大幅降低整机运行时的振动幅值，这也是这类结构常被应用在对振动控制有要求的便携动力设备上的核心原因。

　　其次要核算连杆的长度与铰接点位置，连杆长度过短会增大活塞对缸壁的侧向压力，加快缸体内壁的磨损速率，长度过长则会增大整个机构的轴向安装尺寸，挤占设备内部其他组件的布置空间，常规设计中连杆长度与偏心距的比值通常控制在3.5到4.5的区间内，平衡受力状态与空间占用的矛盾。缸体部分采用透明可视化的结构设计，主要是为了在原理验证阶段直观观察活塞的运动状态，排查是否存在运动干涉，实际量产应用中缸体会根据工况需求更换为金属材质，配合密封件、气阀或者油阀组件，实现动力输出或者流体输送的功能。

　　安装边界方面，两个缸体的同轴度是装配时的核心管控指标，若两侧缸体轴线存在偏角或者错位，会导致活塞运动卡滞，增大传动阻力，严重时甚至会出现连杆铰接处断裂的故障；中间偏心盘的回转中心需要与两侧缸体轴线处于同一水平面，否则会导致两侧活塞的行程不一致，打破原有的惯性力平衡状态，额外引入不必要的振动。这套结构的动力输入可以设置在偏心盘的中心轴端，外接电机或者其他动力源带动偏心盘回转，即可将回转运动转化为两侧活塞的同步往复运动；反过来如果在两侧活塞上施加交替的压力，也可以将活塞的往复运动转化为偏心盘的回转运动，实现动力输出，这也是内燃式水平对置发动机的核心工作逻辑。

　　在做三维建模时，需要重点验证各运动部件的间隙配合状态，比如活塞在缸内运动到任意位置时，连杆与缸体端面是否存在剐蹭，偏心盘回转时是否会与两侧的连杆结构发生碰撞，铰接处的转动副是否预留了足够的安装空间避免锁死。对于教学演示场景，这种透明化的结构设计可以让学习者快速理解曲柄滑块机构的运动原理，掌握对置式结构的平衡特性；对于小型动力设备研发场景，该构型可以作为初始方案模板，在此基础上增加配气机构、冷却结构、润滑系统，即可快速衍生出可实际运行的动力单元；在往复泵的设计中，也可以参考该结构的对称布置思路，通过两个活塞的交替运动实现流体的连续输送，降低输出流体的压力脉动。需要注意的是，该平面构型仅展示了单偏心盘带动两个活塞的基础结构，实际多缸对置设备会根据输出功率需求，增加多组偏心结构，对应布置更多缸体，同时优化曲轴的支撑结构，提升整体的刚性与运行稳定性。
