按动式蓝握柄透明杆圆珠笔结构建模

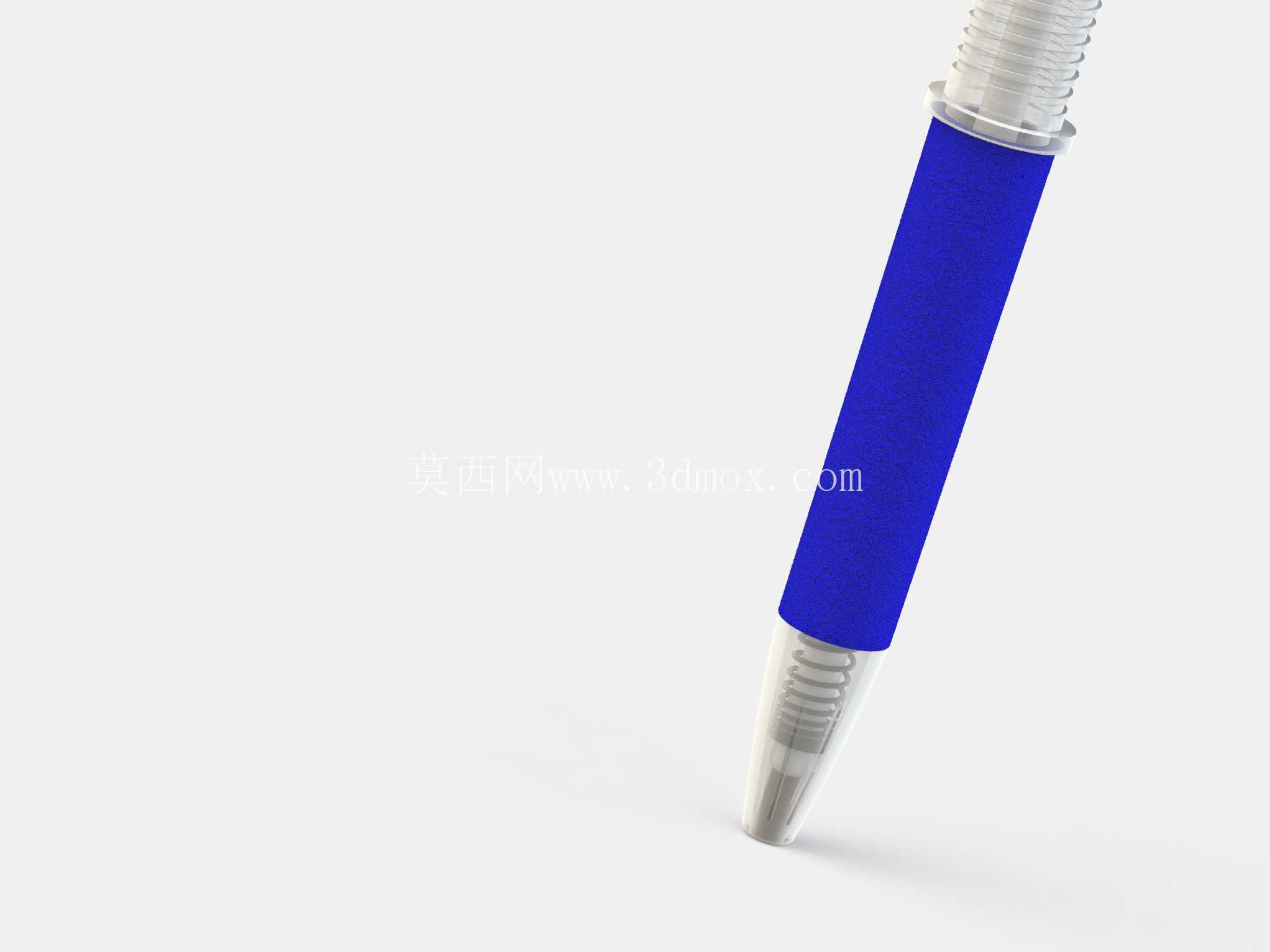

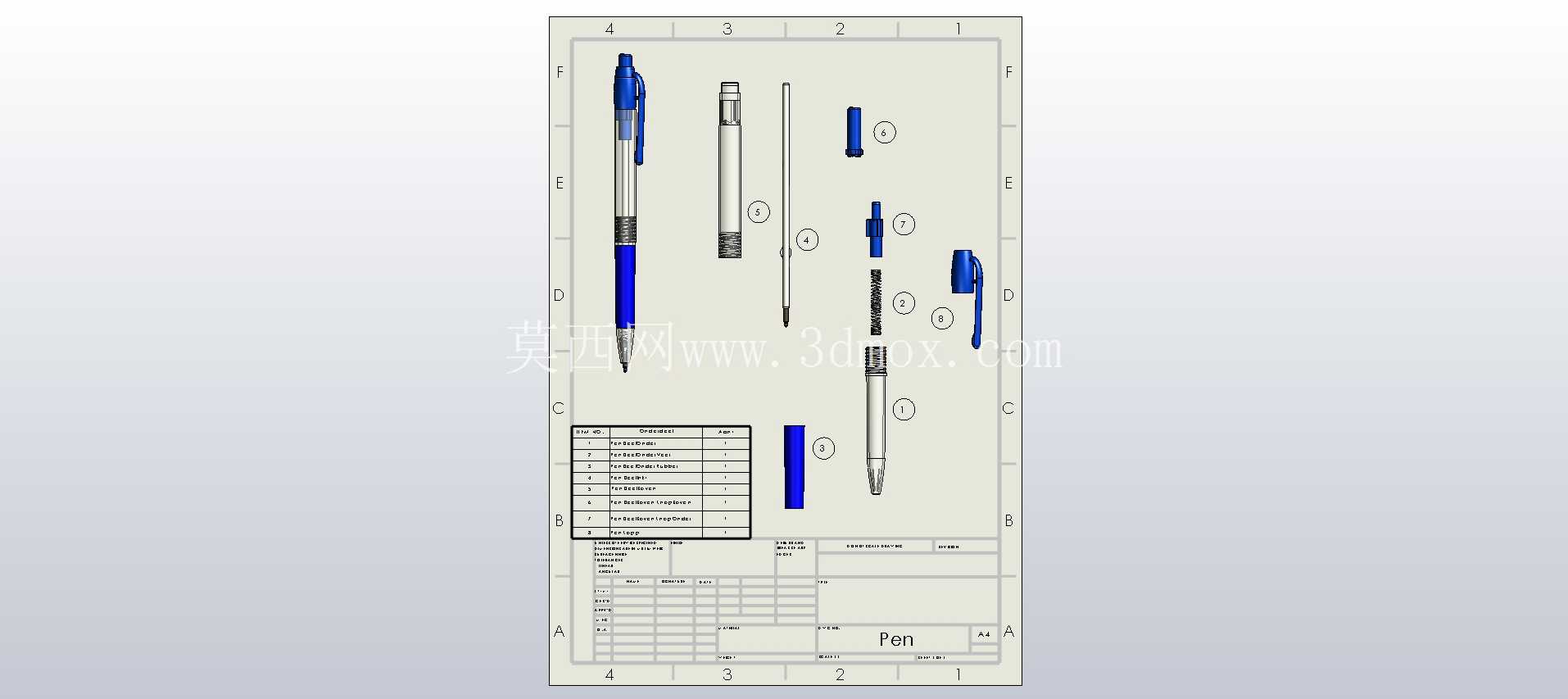

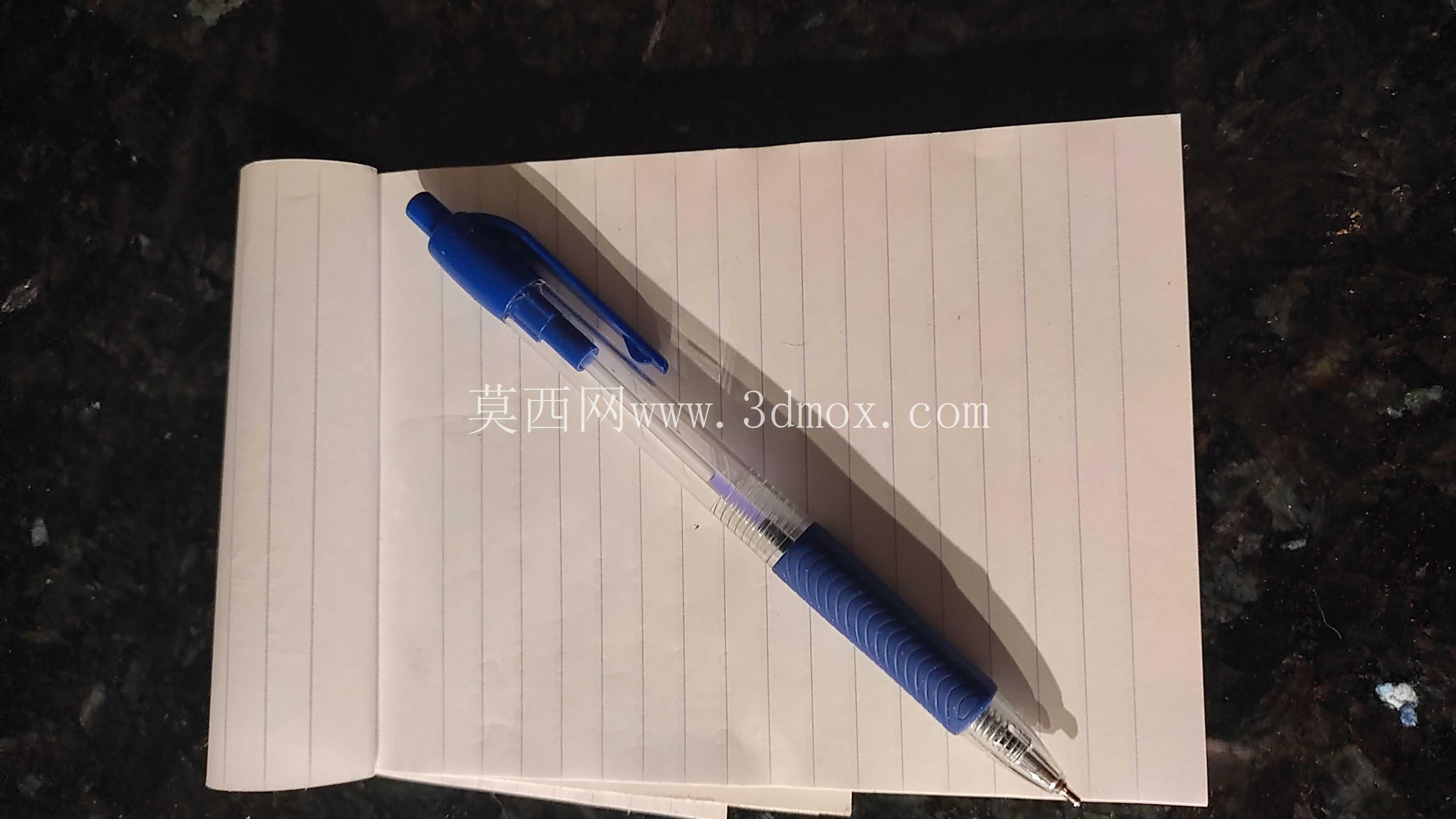

　　日常办公与学习场景中，按动式圆珠笔是普及率极高的书写工具，其结构设计的合理性直接影响握持手感、出墨稳定性与使用寿命，本次建模围绕市面主流按动式圆珠笔的实际结构展开，完整还原各零部件的装配关系与外形特征。从实际使用场景出发，该类圆珠笔主要适配日常书写、会议记录、学生作业等高频书写场景，无需笔帽的按动结构可避免笔帽丢失问题，同时按动锁定结构能在非使用状态下将笔尖收回笔杆内部，防止油墨污染衣物、纸面或包袋内部。建模过程中首先拆解实物的各组成部件：笔夹、按动顶帽、笔杆上壳、透明储墨杆段、橡胶防滑握套、金属笔尖导向套、笔芯、内置复位弹簧、按动锁止卡扣，每个部件的尺寸均参考实物测绘比例设定，整体笔身长度控制在常规书写笔的140-150mm区间，笔杆最大直径约12mm，符合成年人手部握持的舒适尺寸边界，橡胶握套区域的直径略大于笔杆主体，约13mm，表面设置的斜向防滑纹路可增加握持时的摩擦力，长时间书写不易打滑。

　　设计思路上优先还原按动结构的运动逻辑：按压顶帽时，内部锁止卡扣旋转卡位，带动笔芯向前伸出，金属笔尖从导向套中伸出约2mm，达到可书写的伸出量；再次按压顶帽时，锁止卡扣脱开，复位弹簧推动笔芯回缩，笔尖收回笔杆内部，整个运动行程的配合间隙控制在0.1-0.2mm之间，既保证运动顺畅无卡滞，又不会因间隙过大出现晃动松垮的问题。笔夹部分采用与顶帽同色的蓝色塑料材质，建模时还原其弧形卡合结构，可适配厚度不超过5mm的笔记本、口袋布料的夹持需求，夹持力通过结构弧度设计控制在合理范围，既不会轻易脱落，也不会因夹持力过大损伤纸面或布料。

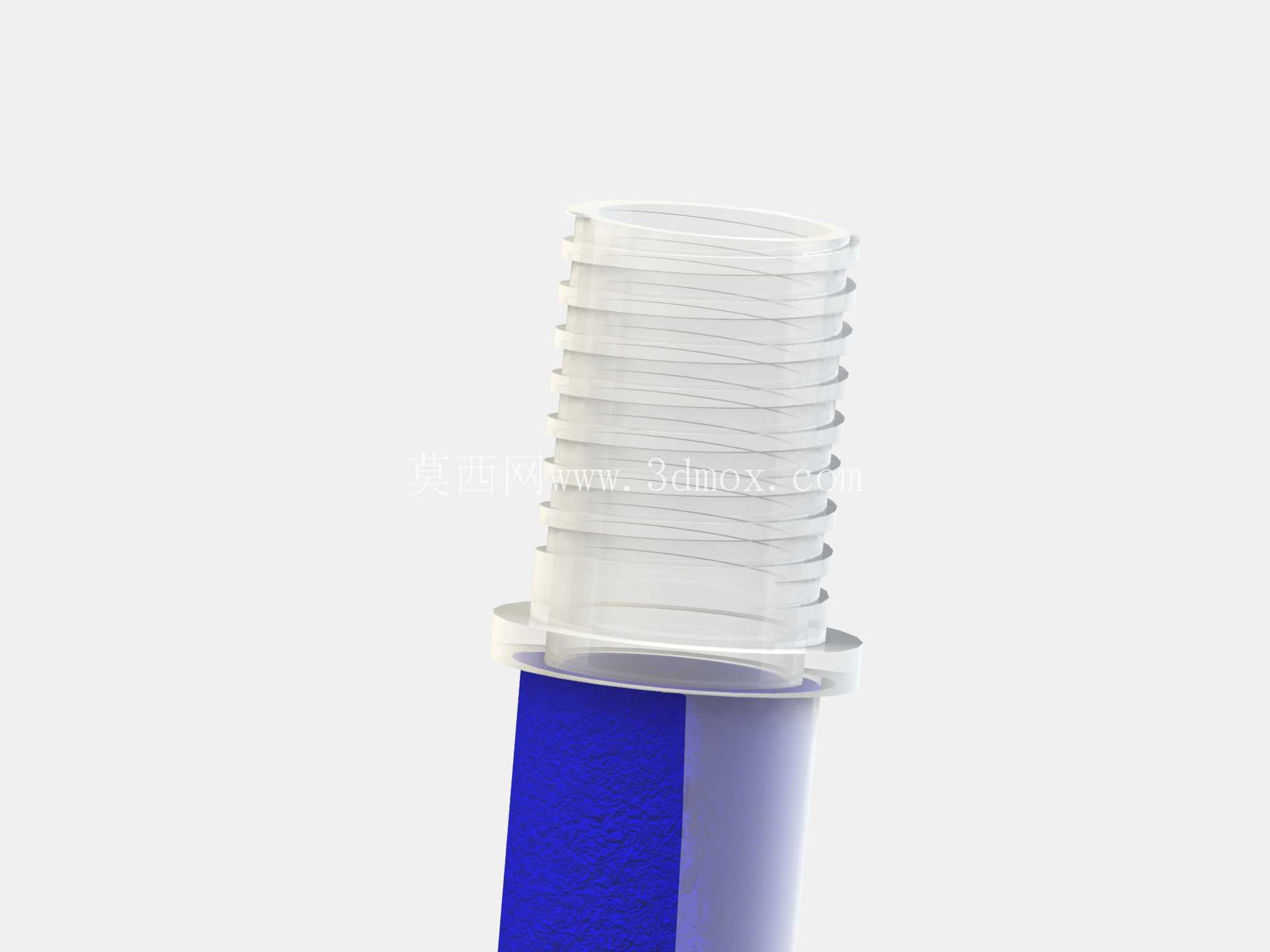

　　透明笔杆段的设计可直观观察内部笔芯的油墨剩余量，建模时保留透明材质的壁厚特征，壁厚均匀控制在1.2mm，符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕问题。橡胶防滑握套的纹路采用斜向环形排布，纹路深度0.3mm，既保证防滑效果，又不会因纹路过深积攒污渍，便于日常清洁。金属笔尖导向套采用锥形过渡结构，从笔杆直径平滑收窄至笔尖出口处的3mm直径，锥形长度约15mm，书写时视线可无遮挡观察笔尖落点，提升书写的精准度。

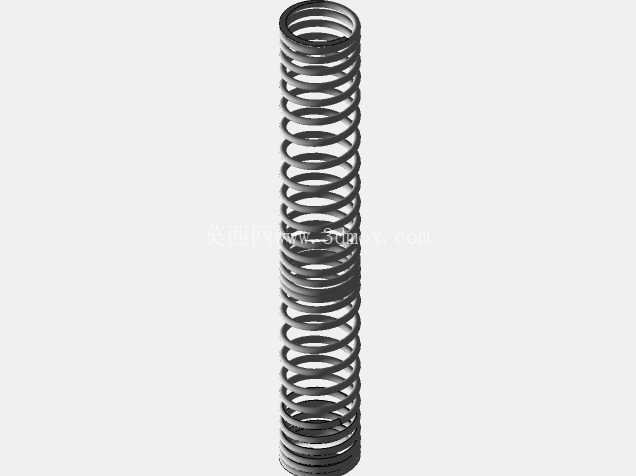

　　各零部件的装配关系严格按照实际产品的配合公差设定，塑料件之间的卡扣配合采用过盈0.05mm的设计，保证装配后无松动，笔芯与笔杆内部的导向筋间隙控制在0.1mm，保证笔芯伸缩过程中无偏斜，复位弹簧的线径、螺距、自由长度均参考常规按动笔的弹簧参数设定，保证按压力度在15-20N之间，符合日常使用的按动手感，不会出现按动过硬或过软的问题。建模过程中对所有圆角过渡做了还原，笔杆边缘、按动顶帽边缘均设置R0.5-R1mm的圆角，避免尖锐边角导致的握持不适，同时符合塑料件的注塑工艺要求，减少应力集中问题。
