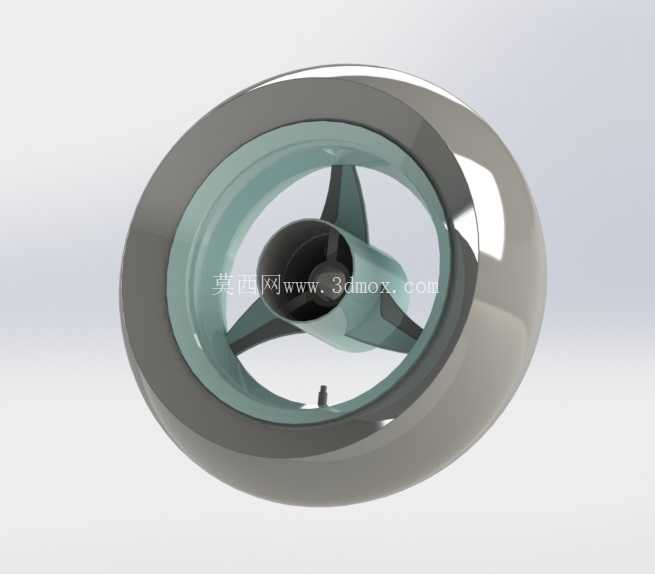

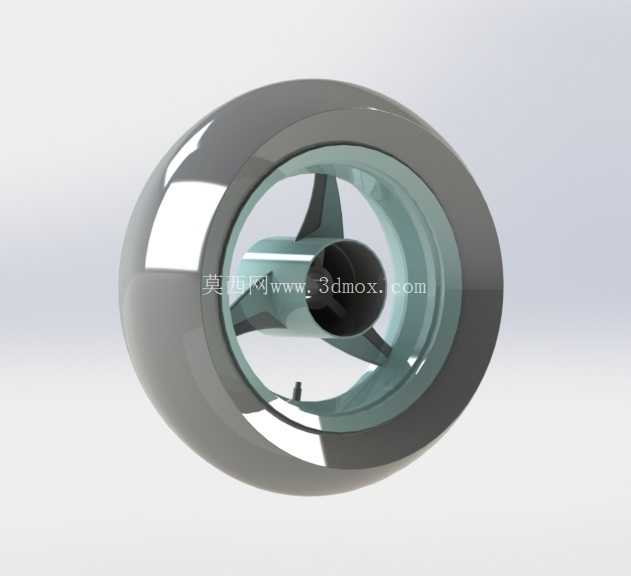

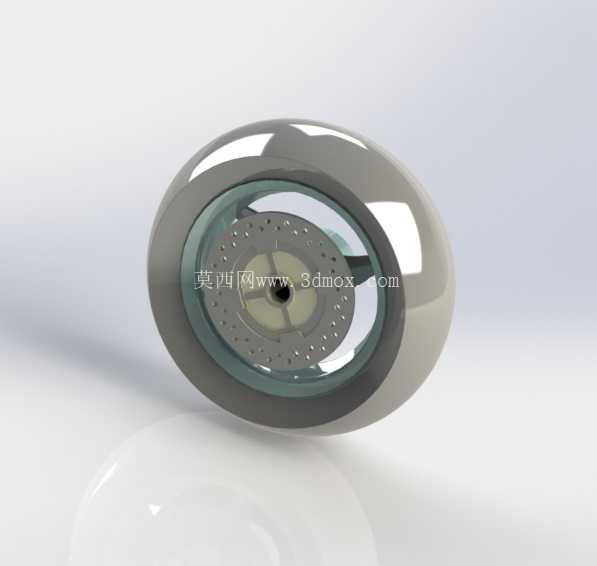

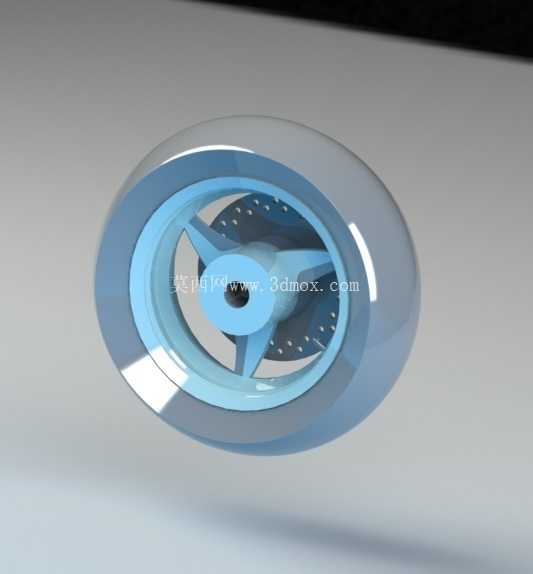

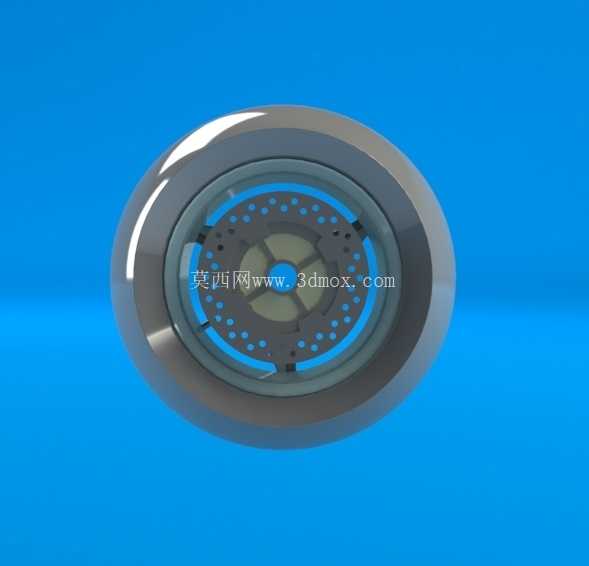

环形无轴特技玩具叶轮结构设计

　　该环形无轴结构主要面向小型特技玩具的动力端配套场景，常见于悬浮类、自旋类桌面玩具与科教演示装置中，核心作用是通过内置叶片的气流导向作用，在低转速驱动下形成稳定的环形气旋，为玩具提供持续的悬浮推力与自旋力矩，替代传统带中心轴的叶轮结构，避免中心轴转动带来的摩擦损耗与缠绕风险，同时提升玩具运行时的视觉科技感。从功能特性来看，该结构采用一体化环形外圈设计，外圈作为主要的承力结构，表面做高光圆弧过渡处理，既能够降低转动过程中的空气阻力，也能避免尖锐棱角带来的使用安全隐患，适配玩具类产品的安全设计要求。

　　内部的三片支撑叶片采用等夹角120度分布，叶片截面为流线型翼型结构，在转动时能够将轴向进入的气流沿环形通道径向加速甩出，形成稳定的环形气膜，同时三片叶片的中心交汇位置预留了微型驱动电机的安装位，安装位的内孔尺寸与常用的6mm直径微型空心杯电机输出端过盈配合，无需额外的固定连接件即可完成装配，减少零件数量的同时降低装配公差累积。设计过程中优先考虑了玩具产品的装配效率与运行稳定性，首先从气动效率角度出发，将环形外圈的内径与外径比例控制在0.72，这个比例下叶片的有效做功面积最大，同时环形通道的气流损失最小，在微型电机3.7V额定电压驱动下，转速达到8000rpm时即可产生足够的推力支撑整体结构完成悬浮自旋动作。

　　外形尺寸方面，整体结构的最大外径为82mm，轴向厚度为26mm，安装边界上，中心电机安装位的轴向定位台阶高度为3mm，能够保证电机装配后与叶片中心位置的同轴度误差控制在0.1mm以内，避免高速转动时出现动不平衡导致的抖动问题。外圈的内侧边缘做了1.5mm的圆角过渡，能够减少气流在通道内的壁面摩擦损失，同时叶片与外圈的连接位置做了2mm的圆角加强筋，避免玩具跌落时叶片与外圈连接位置出现应力断裂，提升结构的抗冲击性能。在结构细节处理上，叶片的前缘做了0.8mm的钝化处理，避免薄边结构在注塑生产时出现填充不足的问题，同时也能防止使用过程中薄边划伤使用者。

　　整体结构采用对称式设计，质心完全落在中心安装轴线上，动平衡校正时仅需要对外圈做微量的去重处理即可满足高速转动的平衡要求，降低后期生产的调校成本。从实际应用的适配性来看，该结构既可以作为独立的悬浮玩具核心部件，也可以嵌套在其他环形玩具外壳内部作为动力组件，安装时仅需要固定中心的微型电机，外圈与叶片整体作为转动件，不需要额外的外圈支撑结构，依靠气膜的自稳效应即可保持转动过程中的姿态稳定，相比传统带轴的叶轮结构，省去了外圈的轴承支撑部件，进一步降低了整体的装配复杂度与生产成本。建模过程中采用特征命令逐步构建实体，首先绘制环形外圈的旋转截面完成基体创建，之后绘制单片叶片的翼型截面通过拉伸与放样生成叶片实体，通过圆周阵列完成三片叶片的均布，最后对所有连接位置做圆角过渡处理，保证整个实体结构没有尖锐的应力集中点，同时所有壁厚保持均匀2mm，完全适配注塑成型的工艺要求，避免生产时出现缩痕、填充不满等工艺缺陷。
