弹簧式线性锁止调节机构结构设计

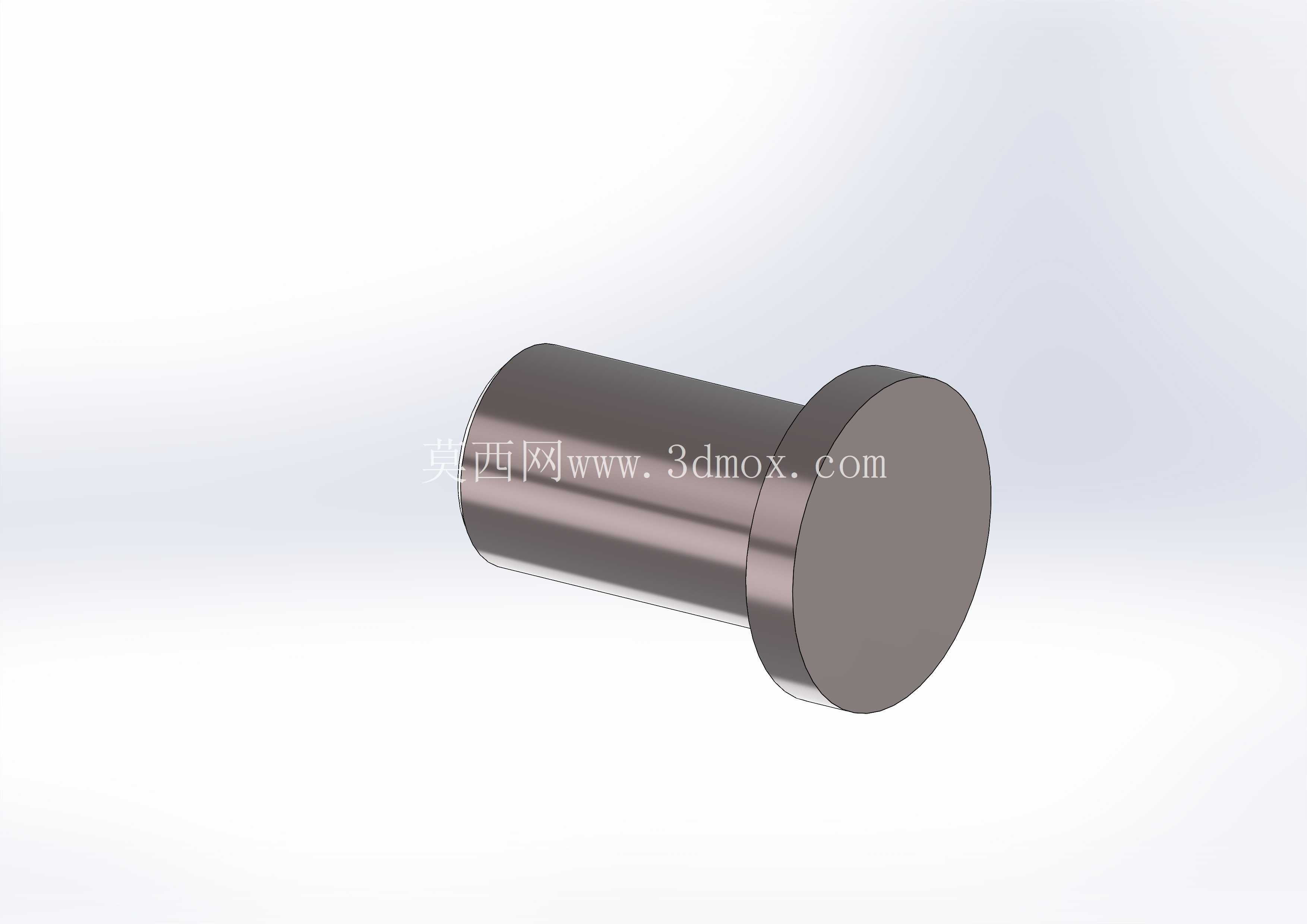

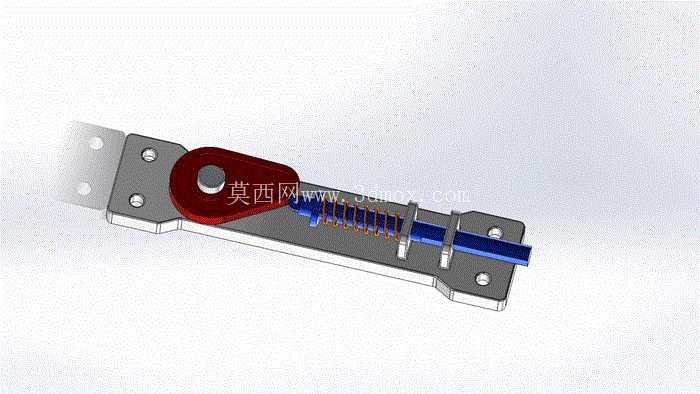

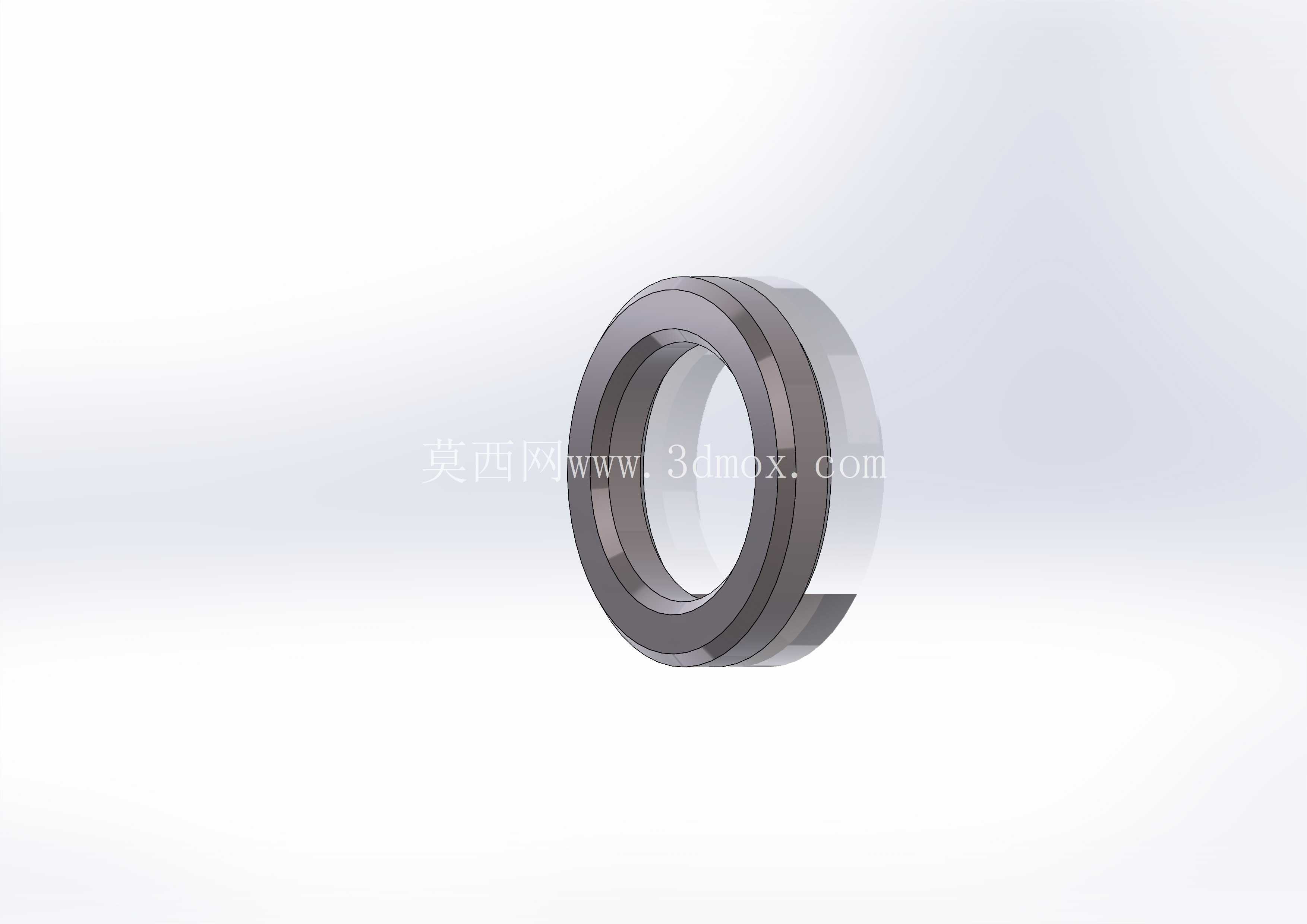

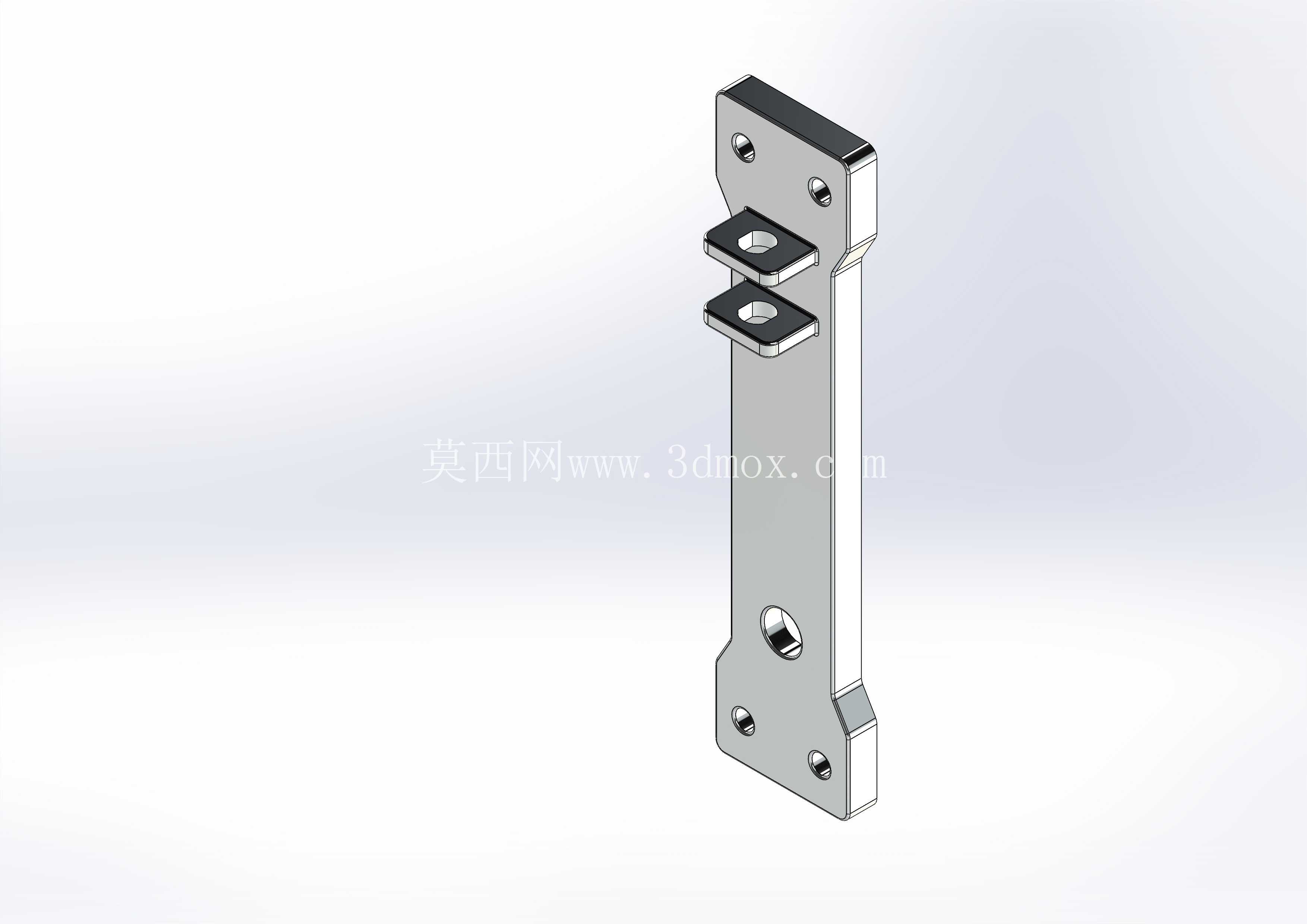

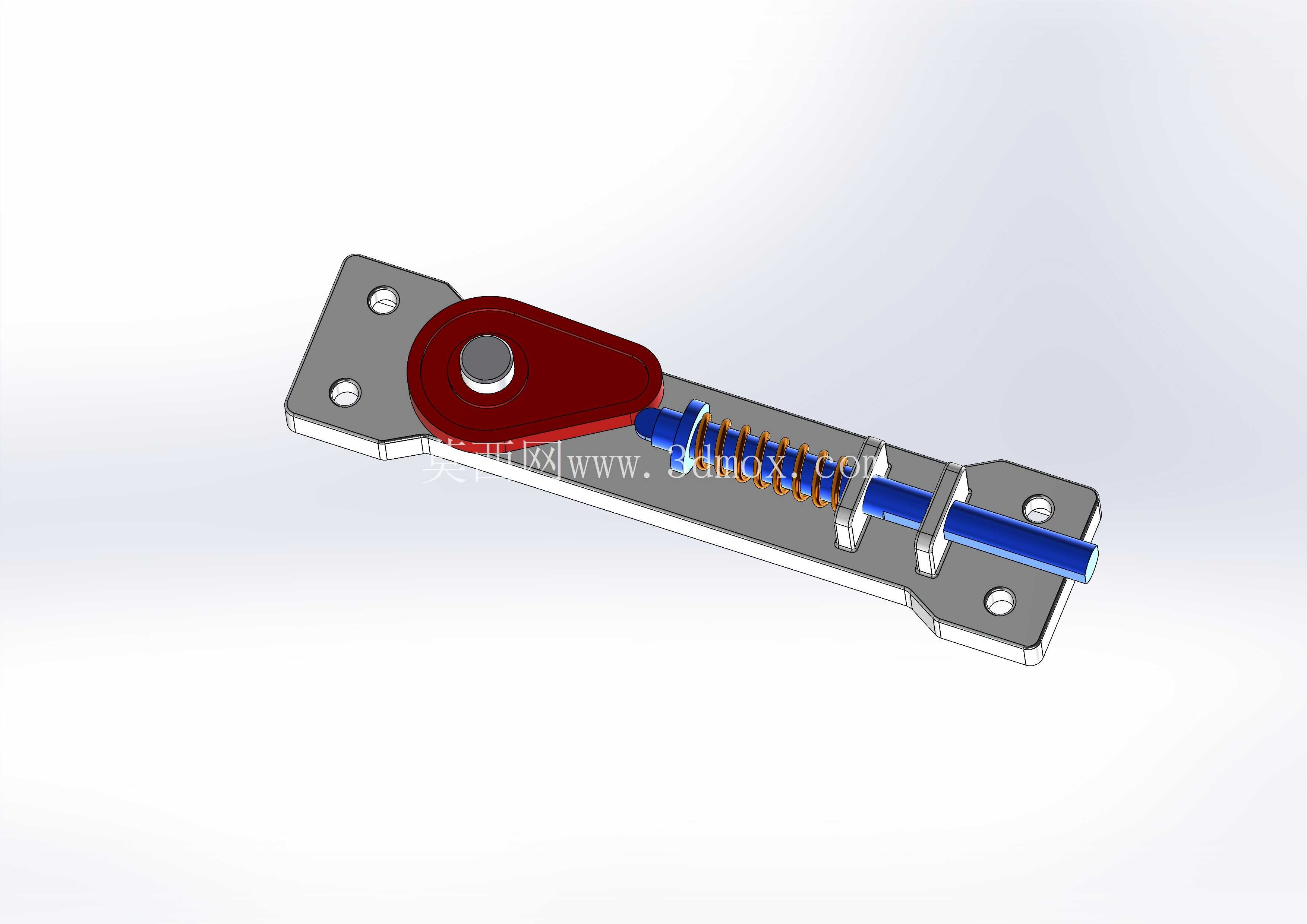

　　这款线性锁止调节构件，常被应用在小型工装夹具定位、民用五金锁具行程调节、小型自动化设备的工位限位场景中，核心作用是通过拨块的转动实现轴向杆件的锁止与释放，配合内置弹簧完成自动复位动作，在需要频繁切换锁止状态、对操作便捷性有要求的轻载传动场景中适配性极强。从结构设计逻辑来看，构件采用分体式装配思路，底部的长条形安装基板作为整个机构的承载基座，基板两端预留了沉头安装孔，安装时可直接通过螺栓将整个机构固定在设备安装面，不需要额外设计转接支架，安装孔的孔位公差按照IT7级精度预留，能适配多数常规工装的安装孔位匹配需求，基板的厚度设计兼顾了结构刚性与轻量化要求，在承受轴向杆件的径向载荷时不会出现明显形变，保证锁止状态的稳定性。

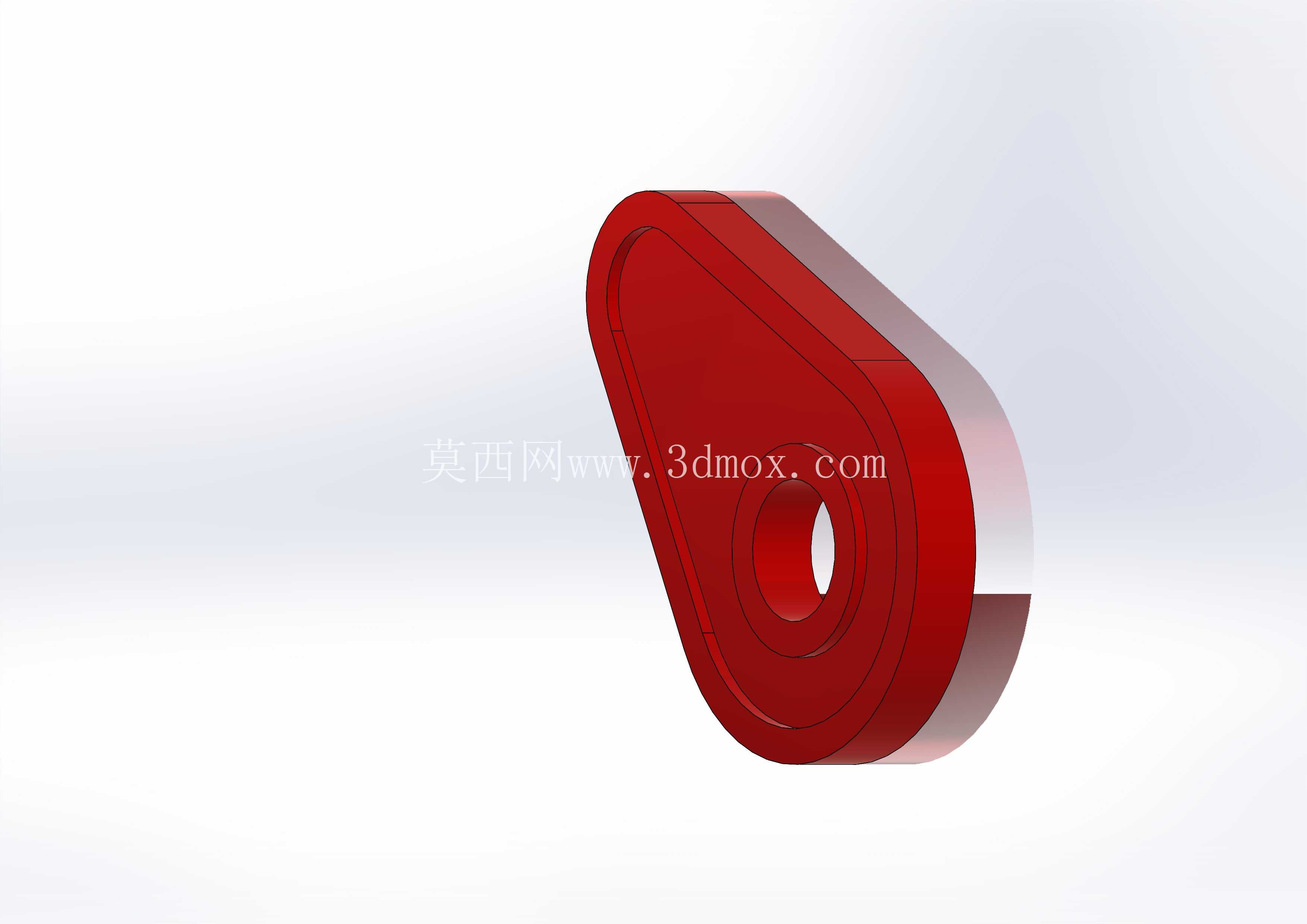

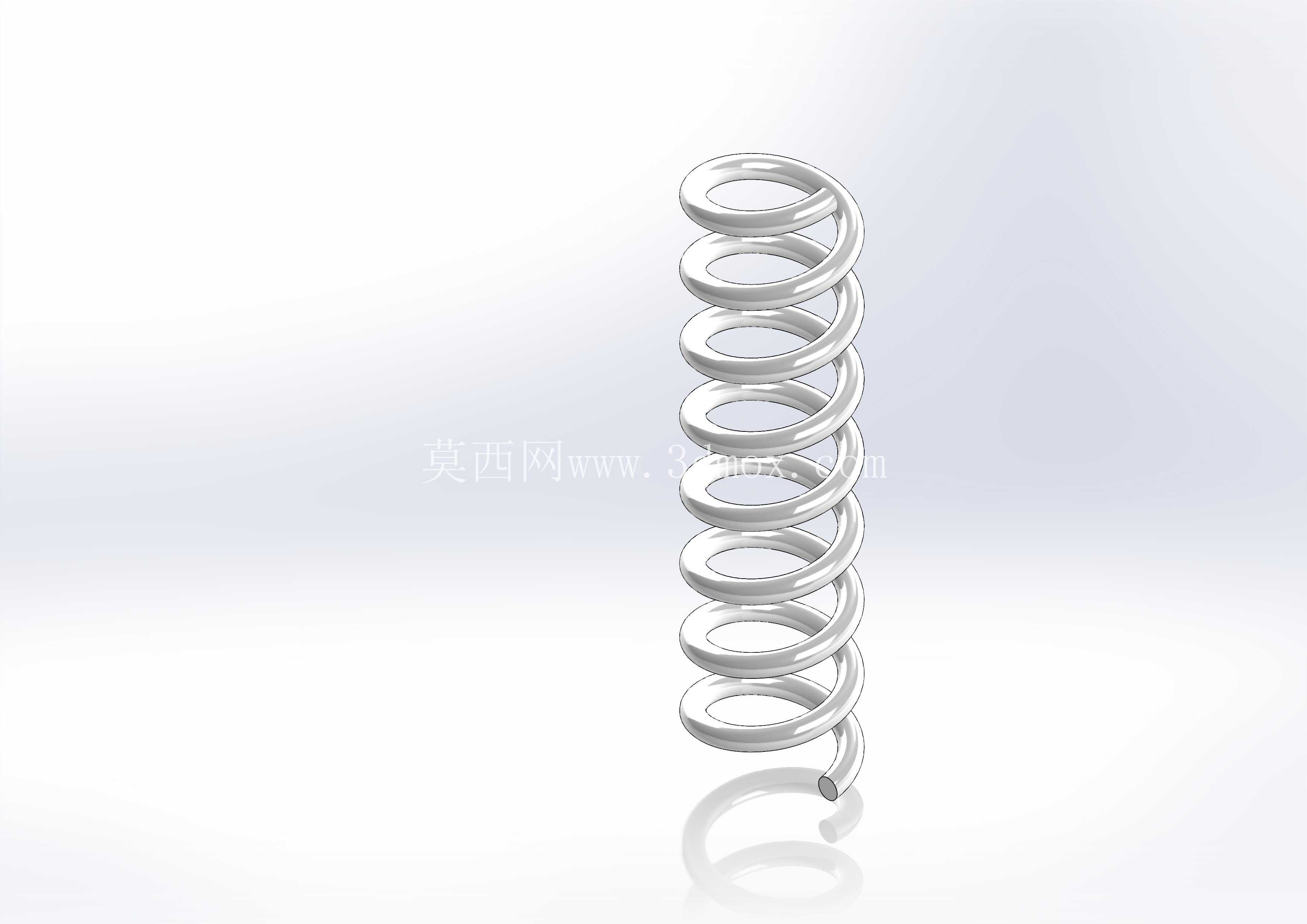

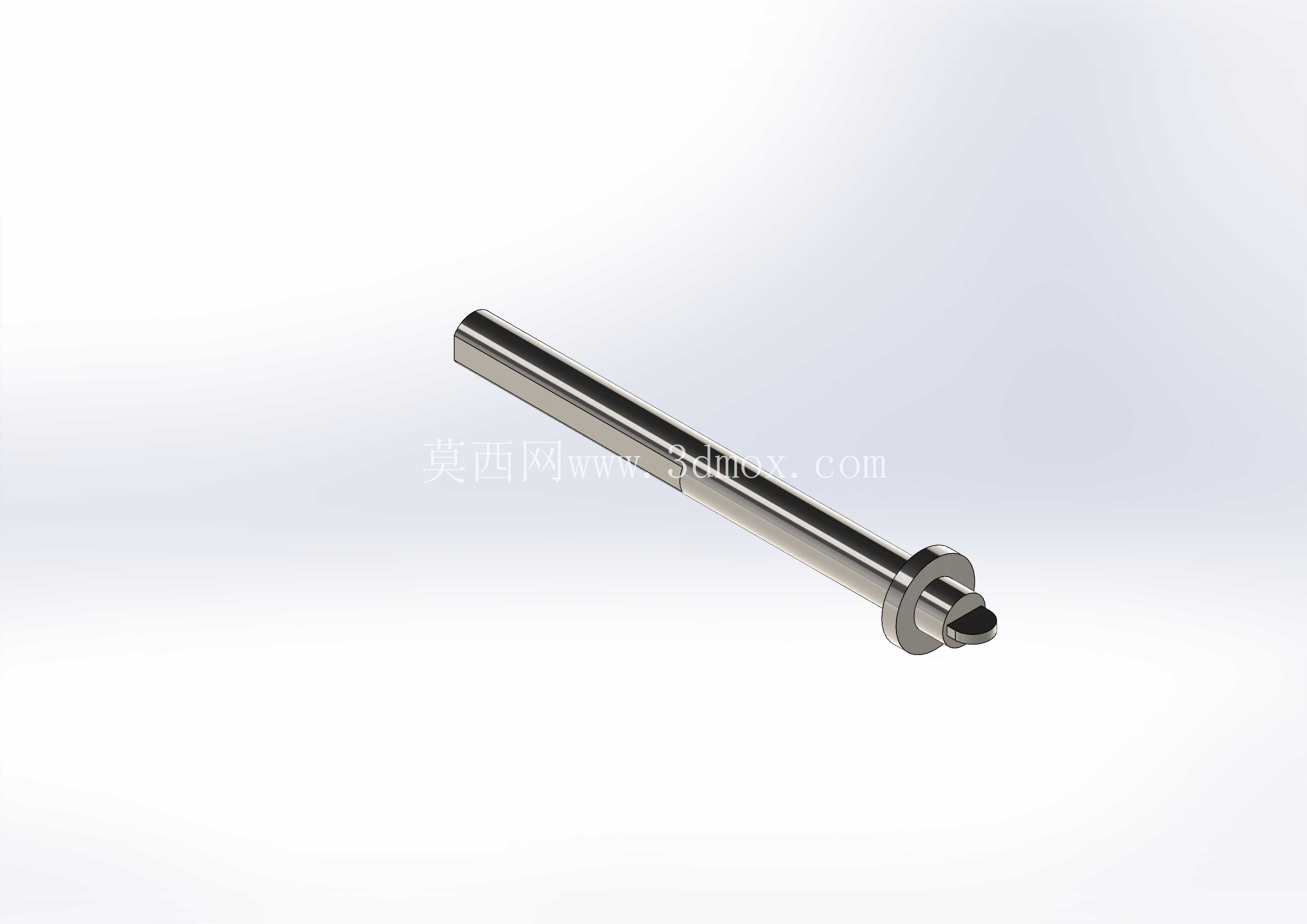

　　拨块部分采用偏心结构设计，红色的拨帽表面做了防滑纹理处理，操作人员手动拨动时不需要额外工具，拨块的转动轴与基板之间采用间隙配合，转动阻尼控制在0.2N·m左右，既不会因为阻尼过小出现误触解锁，也不会因为阻尼过大导致操作费力。轴向的蓝色杆件是机构的动作输出端，杆件表面做了光滑处理，与基板上的导向套之间采用小间隙配合，轴向移动时的直线度误差控制在0.1mm以内，不会出现卡滞现象。套在杆件上的复位弹簧是整个机构自动复位功能的核心，弹簧的预压缩量经过反复校核，当拨块转动到解锁位置时，弹簧的弹力可以推动杆件快速回到初始位置，弹簧的刚度选型匹配轻载场景的使用需求，不会出现弹力过大导致拨块复位冲击，也不会因为弹力过小出现复位不到位的问题。

　　锁止状态下，拨块的偏心面会紧紧压在杆件的平面段上，通过接触面的静摩擦力实现杆件的位置固定，接触面做了局部淬火处理，硬度达到HRC40以上，长期反复锁止解锁也不会出现接触面磨损导致的锁止力下降问题。从安装边界来看，整个机构的总长度控制在120mm以内，宽度不超过30mm，安装后突出安装面的高度不超过25mm，整体占用空间非常紧凑，适合在设备内部狭小空间内布置，不需要为机构预留过大的安装空间。在实际应用中，这类机构可以直接替换传统的插销式锁止结构，相比插销结构不需要对准销孔，操作步骤更少，响应速度更快，在需要快速调节杆件伸出长度、快速锁止定位的场景中，比如小型工作台的档位调节、柜门的快速锁闭、工装夹具的快速压紧场景中，都能稳定发挥作用。

　　设计过程中对各个运动部件的干涉情况做了完整校核，拨块在整个转动行程内不会与基板、弹簧、杆件出现运动干涉，弹簧在压缩和伸长过程中不会与导向套内壁发生摩擦，有效降低了机构运行过程中的磨损，延长了整体使用寿命。杆件的伸出长度可以根据实际使用需求进行定制化调整，不需要改动整体安装尺寸，只需要调整杆件的加工长度即可适配不同的行程需求，具备较强的场景适配性。
