带耳式法兰型导向轴支座结构设计

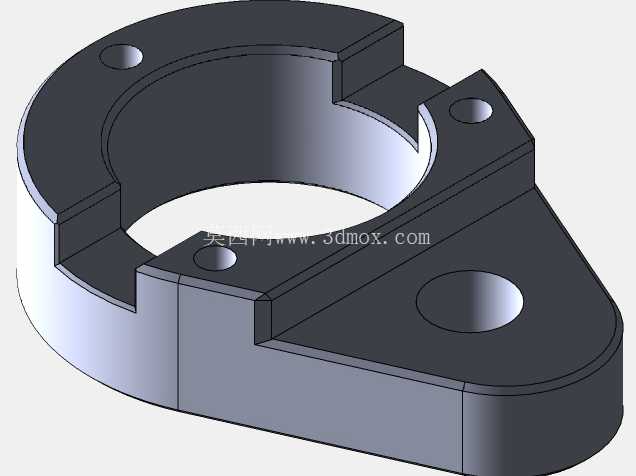

　　这款带耳式法兰型导向轴支座，是自动化传动机构里常用的轴系支撑固定元件，日常在直线模组、气动滑台、工装夹具的导向单元中应用十分广泛，核心作用是为光轴、导杆提供径向定位与轴向支撑，限制轴件工作过程中的径向窜动，同时抵消传动过程中产生的侧向载荷，保证导向部件的运动直线度与运行稳定性。从结构设计逻辑来看，主体采用半开式抱合结构搭配单侧延伸安装耳的布局，区别于传统整圆法兰支座，半开式的缺口设计让轴件安装时不需要从轴端穿入，可以直接从侧向卡入支座内孔，再通过锁紧结构实现抱合固定，大幅降低了设备后期维护、轴件更换的拆装难度，尤其是在长轴排布、多支座串联支撑的设备布局中，这种结构不需要拆解整段轴系就能完成单个支座的更换调整，现场运维效率提升十分明显。

　　内孔作为核心配合面，加工精度直接决定轴件的支撑精度，设计时内孔公差通常选取H7级，与g6公差的导向光轴形成间隙配合，既保证轴件在支座内不会出现过大的径向晃动，又不会因为配合过紧导致轴件滑动时出现卡滞、磨损加剧的问题。主体法兰端面上均匀分布三个沉头安装孔，沉孔深度设计时充分考虑了内六角圆柱头螺钉的头部高度，安装后螺钉头部完全沉入沉孔内，不会突出法兰端面，避免与周边运动部件产生干涉；单侧延伸的安装耳上额外设置一个定位销孔与一个安装孔，安装耳的延伸长度经过载荷校核，在保证支座整体安装稳定性的前提下，尽可能缩小支座的整体占用空间，适配设备内部紧凑的安装布局。

　　安装边界方面，支座整体高度根据常用导向轴的支撑跨距设计，底座厚度经过抗弯强度校核，能够承受常规自动化设备导向单元的额定侧向载荷，不会因为长期受载出现底座变形导致轴系偏移；安装孔的孔位间距按照通用工业安装标准设计，能够直接适配市面上多数标准铝型材、安装底板的孔位排布，不需要额外加工转接板就能完成安装。设计过程中对所有棱边都做了R0.5的倒角处理，一方面避免加工、安装过程中锐边划伤操作人员，另一方面减少应力集中，提升零件的长期受载能力，避免在交变载荷作用下棱边位置出现裂纹。

　　材质选择上常规工况采用45号钢调质处理，表面发黑防锈，能够满足多数普通自动化设备的使用需求；如果应用在食品机械、医疗设备等有防锈要求的场景，可以更换为304不锈钢材质，表面做抛光处理；如果是对轻量化有要求的场景，也可以采用6061铝合金硬质阳极氧化处理，在保证支撑强度的前提下降低零件自重。实际选型应用时，需要根据所支撑导向轴的直径匹配对应内孔规格的支座，同时核算支座所承受的径向载荷是否在额定载荷范围内，安装时需要保证支座安装面与轴件的垂直度，避免因为安装倾斜导致轴件滑动时阻力过大，加速轴件与支座内孔的磨损。这种结构的支座相比传统的整体式法兰支座，拆装维护的便利性优势十分明显，在3C电子组装设备、包装输送线、非标自动化工装等场景中已经得到了大量应用，能够有效降低设备的装配与运维成本，提升设备整体运行稳定性。
