挖掘机工作装置液压挖掘臂结构设计

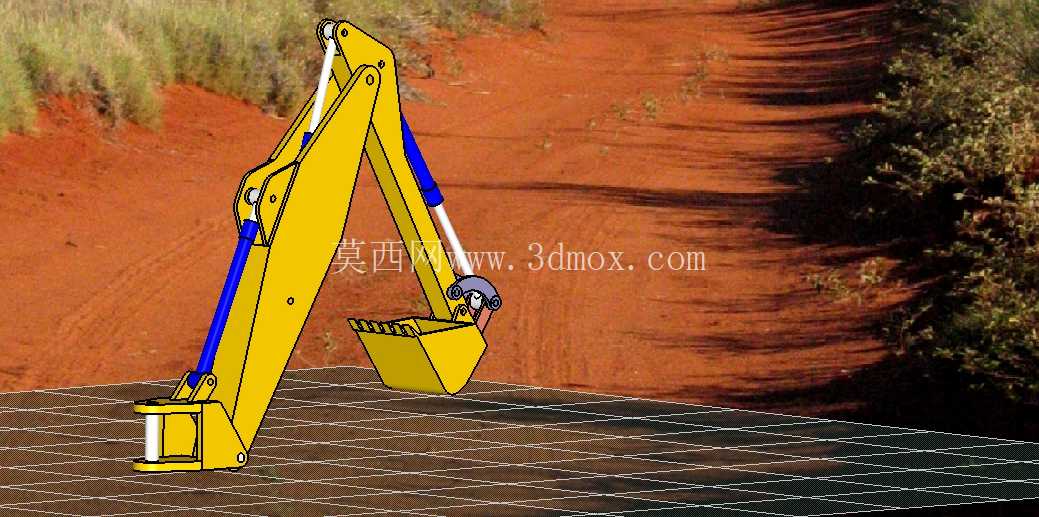

土方作业场景里，挖掘臂是整机直接接触作业面的核心执行单元，从露天矿场的剥离作业、市政管网的沟槽开挖，到农田水利的沟渠修整、建筑场地的地基清整，不同工况对臂架结构的受力要求、动作行程都有明确差异。这套挖掘臂采用经典的反铲式三段铰接结构，由动臂、斗杆、铲斗三个主要承载构件，配合两组液压油缸完成整套挖掘、提升、卸料、复位的动作循环，铰接点的销轴配合间隙控制在0.1mm以内，避免作业过程中出现旷量导致的冲击载荷放大。

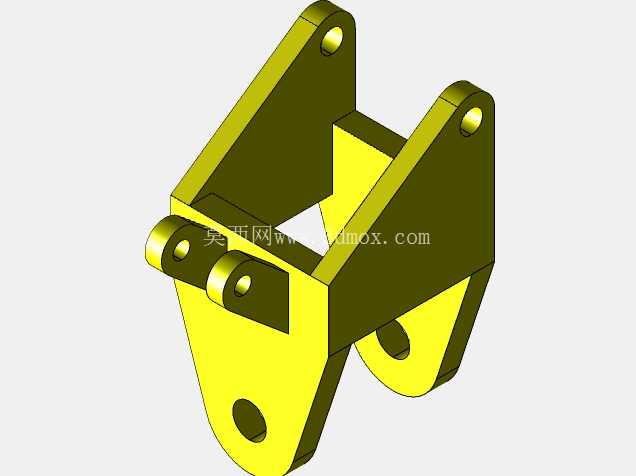

设计阶段首先要匹配整机的作业半径与挖掘深度参数，动臂的下铰接点作为整个工作装置的回转支撑基准，安装位置需要和上车架的回转平台预留足够的俯仰空间，动臂举升油缸的两端铰接点位置经过受力迭代优化，在最大挖掘深度工况下，油缸的推力臂长度保持在合理区间，避免出现油缸自锁或者推力不足的问题。斗杆铰接在动臂的前端，其长度参数直接决定了最大挖掘半径的水平延伸距离，斗杆油缸的行程设置需要保证铲斗在地面位置时能够完成足够角度的收斗动作，同时在举升到最高卸料位置时，斗杆的展开角度不会和动臂结构发生运动干涉。

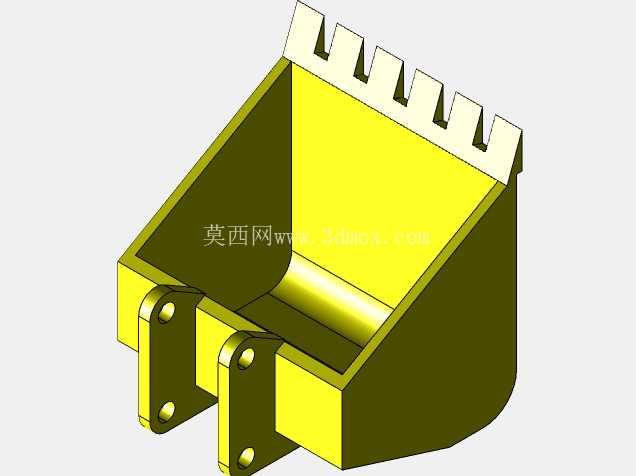

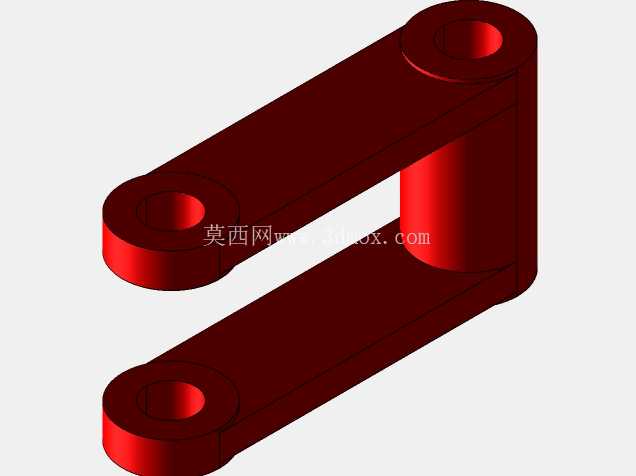

铲斗作为直接切削土体的部件，斗唇部位的耐磨板安装面预留了螺栓固定位，可根据作业物料的磨损程度更换不同厚度的耐磨衬板，斗齿的安装座采用焊接式结构，和斗体的连接焊缝需要承受挖掘过程中的侧向弯矩，设计时在焊缝位置增加了加强筋板，分散集中应力。所有液压油缸的铰接端都采用关节轴承配合，能够抵消作业过程中臂架变形带来的同轴度误差，避免油缸杆承受径向力导致密封件过早磨损。

从安装边界来看，整套臂架收拢状态下的总宽度不超过整机履带的外侧宽度，满足窄场地作业的通行要求，动臂举升到最高位置时，铲斗的最低点距离地面高度满足整机转场时的通过性要求，不会和地面凸起物发生剐蹭。各铰接点的润滑管路都沿臂架内侧的走线槽布置，避免作业过程中被飞散的土石砸坏，管路的弯曲半径符合液压系统的安装规范，不会在臂架俯仰过程中出现管路折瘪导致的通流面积减小问题。

受力分析阶段针对三种典型工况做了载荷校核：最大挖掘力工况下，斗杆油缸全伸、铲斗刚接触硬土层时，动臂与斗杆的铰接点位置应力集中系数控制在材料屈服强度的0.6倍以内，预留足够的安全余量；偏载挖掘工况下，铲斗单侧斗齿接触障碍物时，臂架的侧向变形量不超过臂长的1/1000，保证结构不会出现失稳问题；举升满载工况下，动臂油缸的闭锁压力能够支撑满斗物料的重量，不会出现掉臂现象。各构件的箱型截面壁厚根据受力梯度做了差异化设计，高应力区域的板厚适当增加，低应力区域在保证结构刚度的前提下做了减重处理，平衡整机重量与作业稳定性的关系。
