挖掘机铰接式作业臂结构三维设计

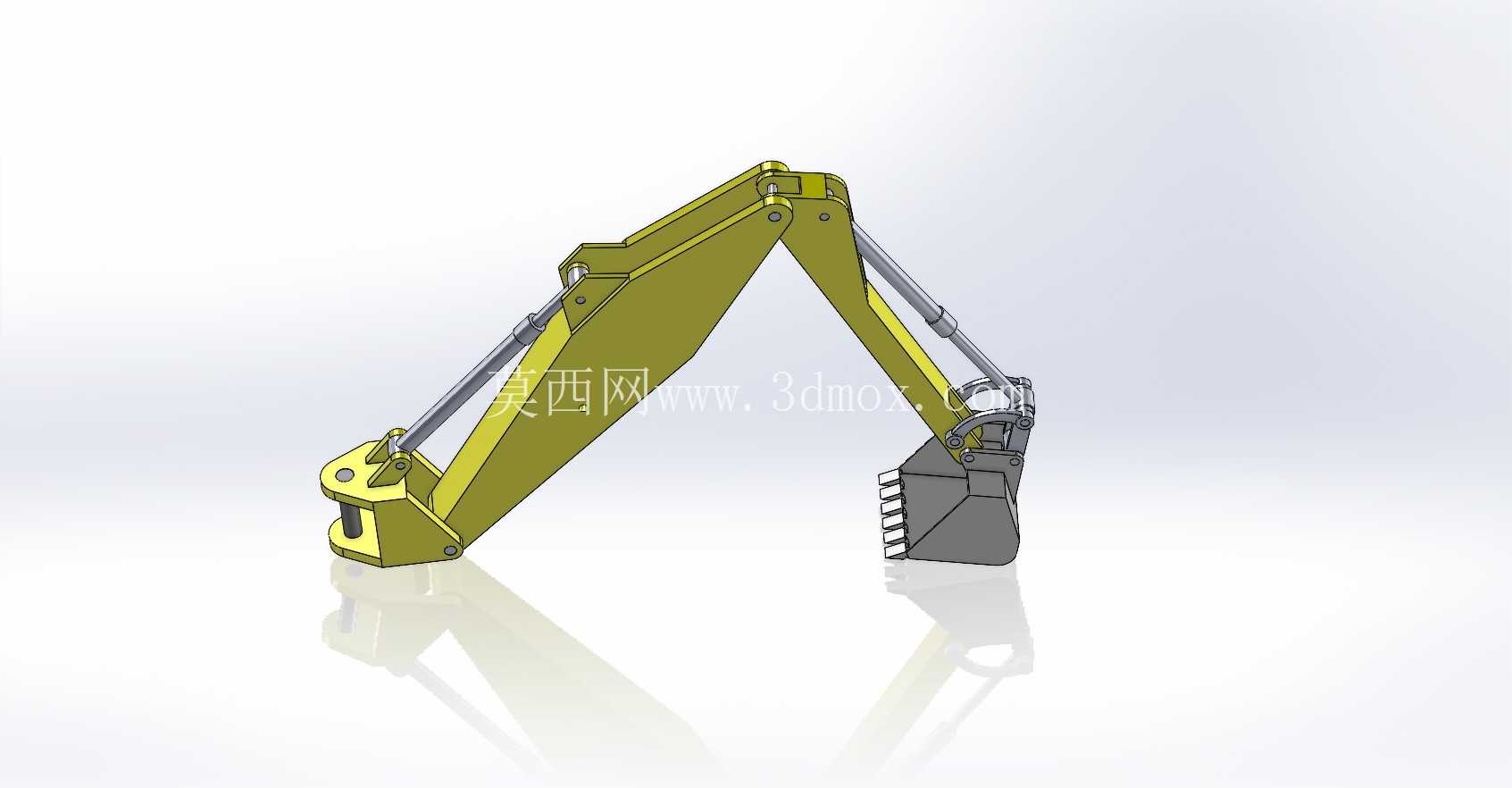

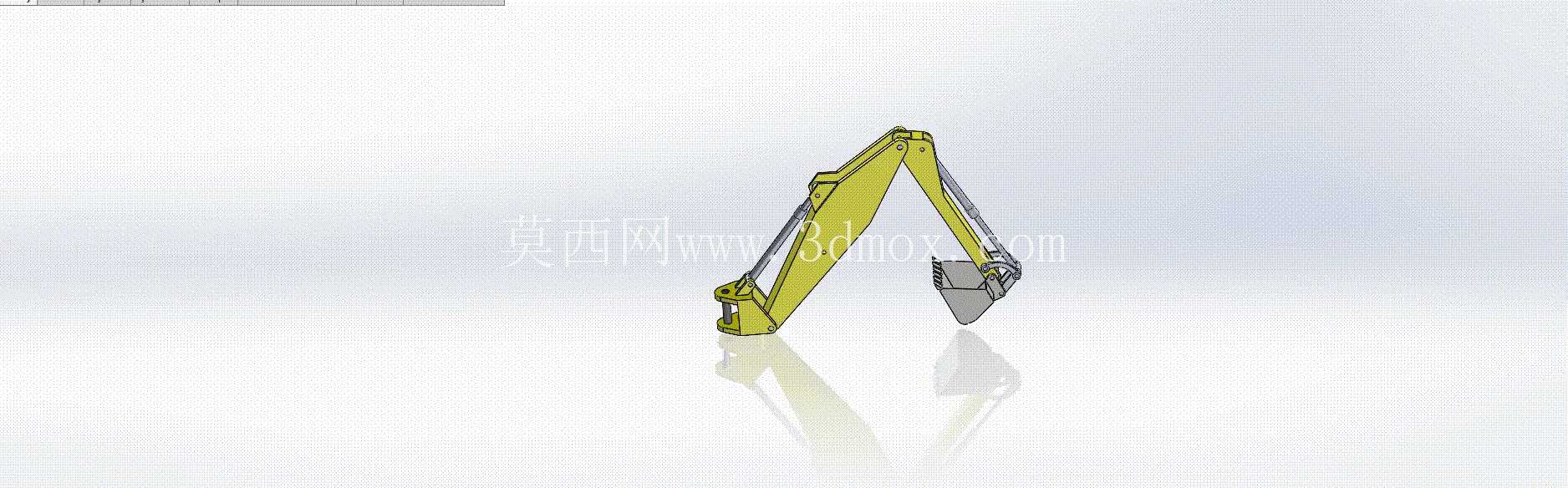

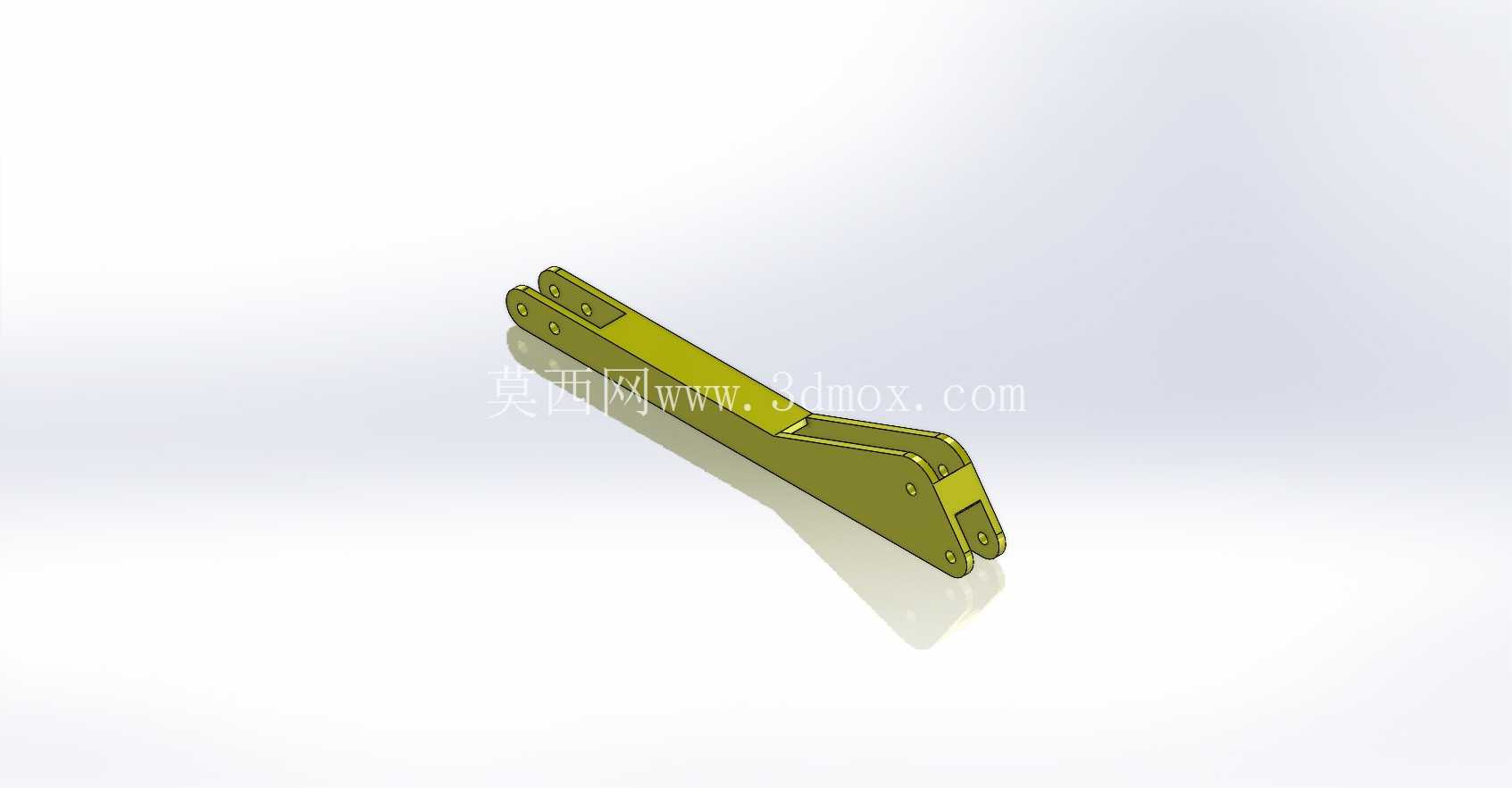

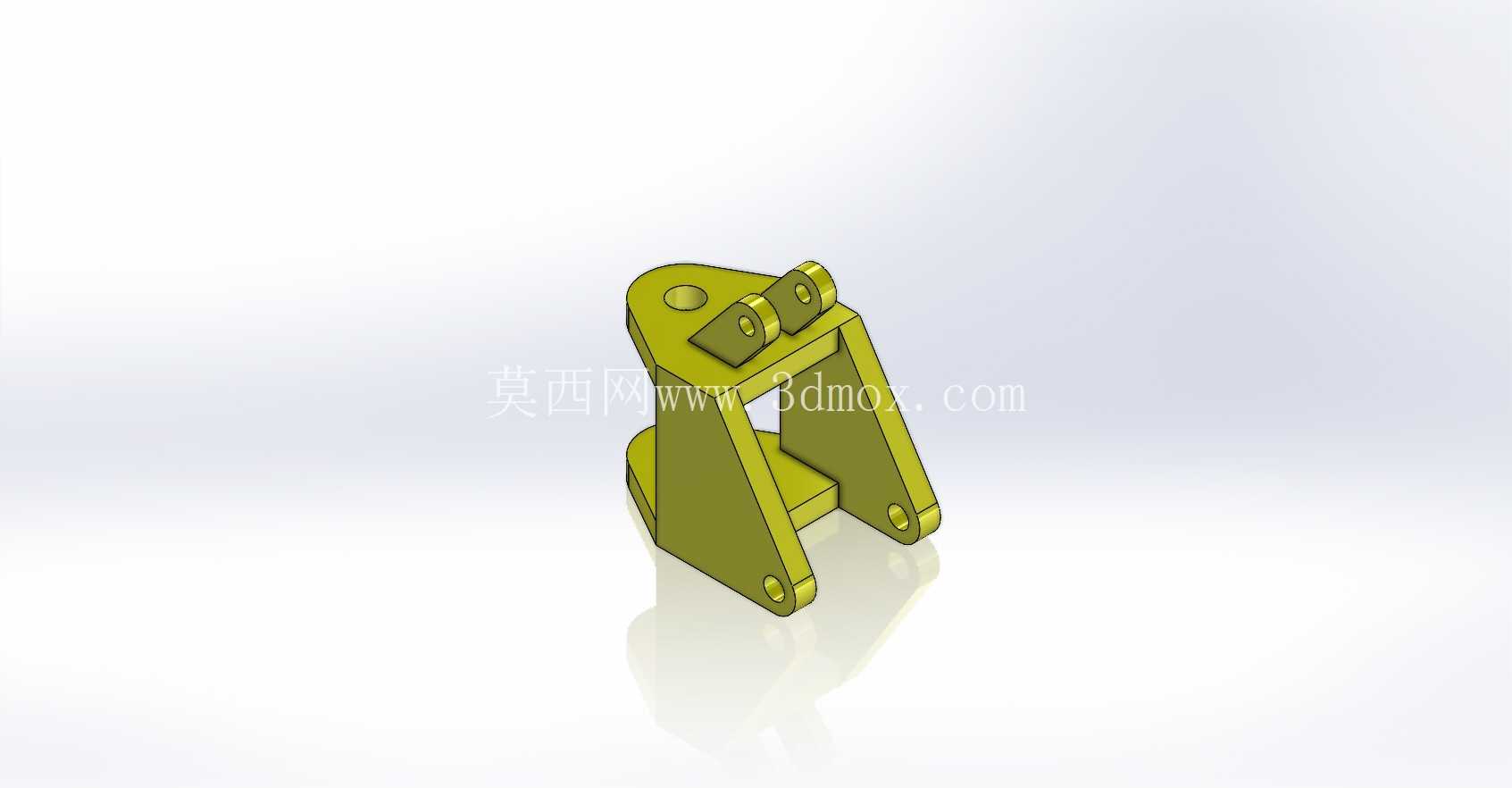

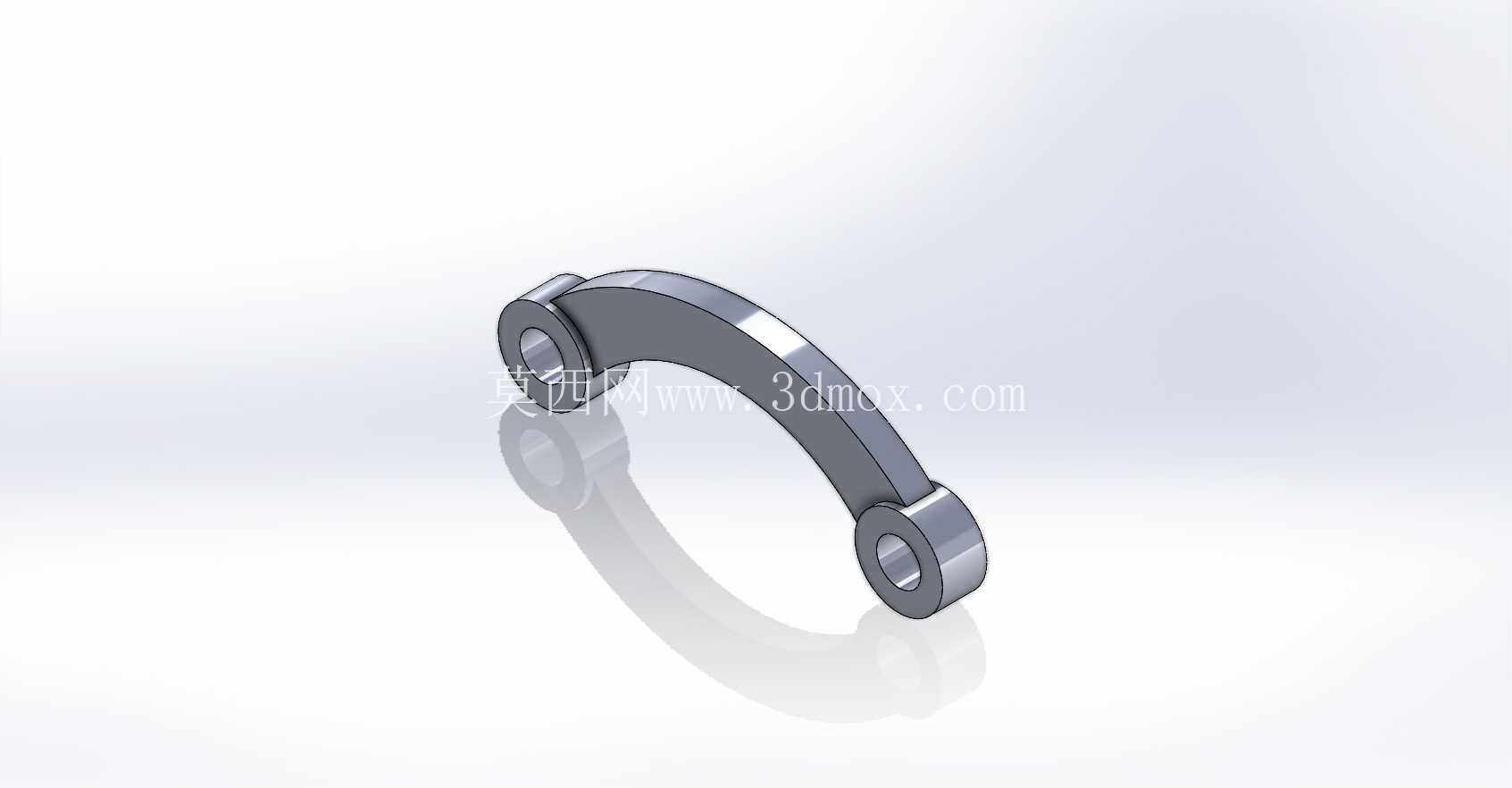

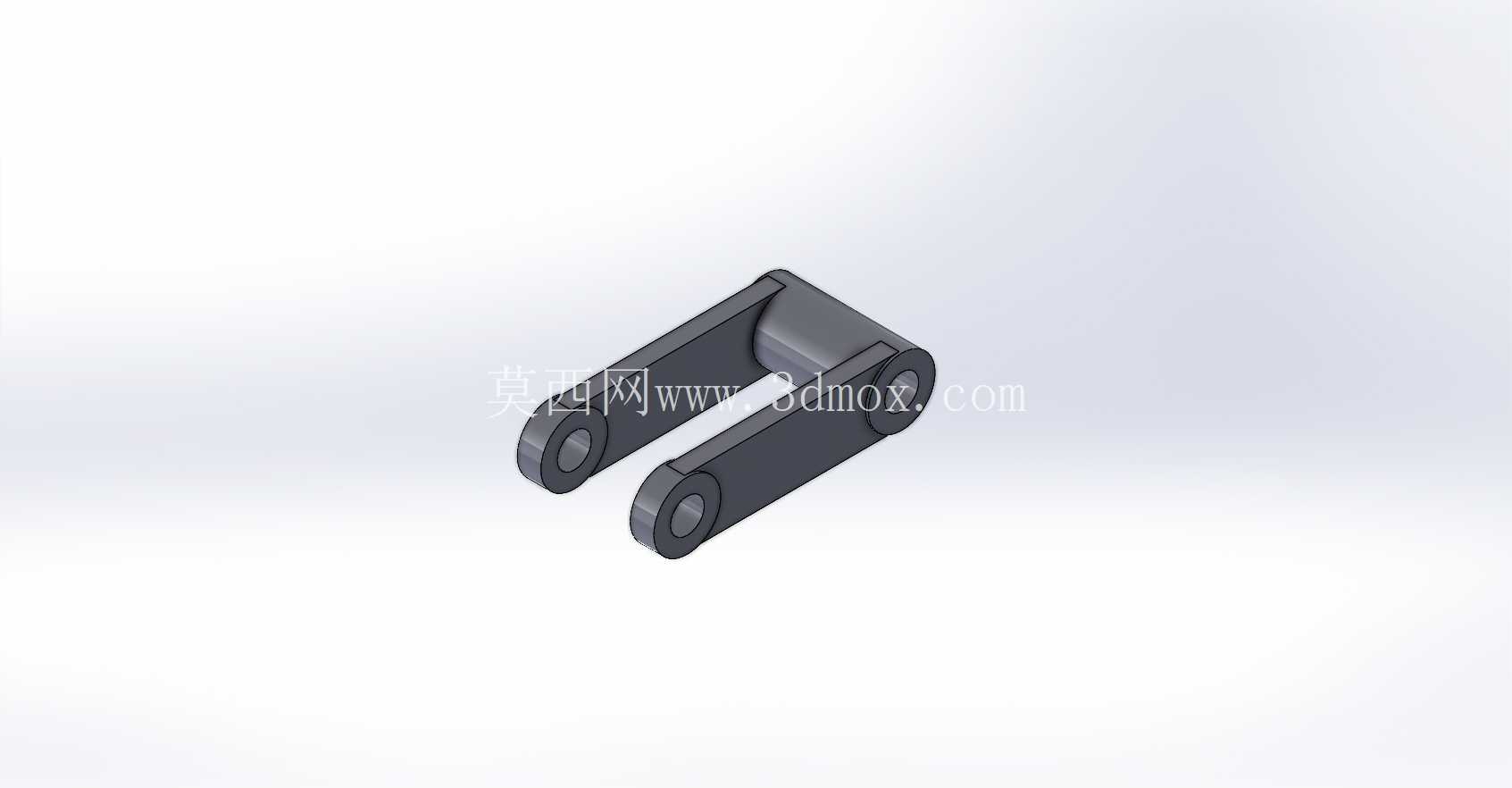

　　这套作业臂结构是中小型履带式挖掘机的核心工作执行部件，主要适配1.5吨到3吨级微型挖掘设备，覆盖市政管网抢修、庭院土方整理、小型农田水利施工、室内拆除作业等狭窄工况场景，这类工况普遍存在作业空间受限、回转半径要求小、动作精度要求高的特点，常规大型挖掘设备的臂架结构无法在这类场景下灵活展开，因此该铰接式臂架在设计阶段就将紧凑性作为核心指标之一。从结构组成来看，整套臂架包含动臂、斗杆、挖斗连接端三个主要铰接段，各段之间通过销轴连接形成多自由度转动副，配合液压油缸的伸缩驱动，可实现挖掘、提升、卸料、平整等多组连贯动作，动臂根部的铰接座直接与挖掘机上部转台的安装支座对接，安装孔位采用同轴度公差0.02mm的设计要求，避免臂架作业过程中出现偏载磨损。

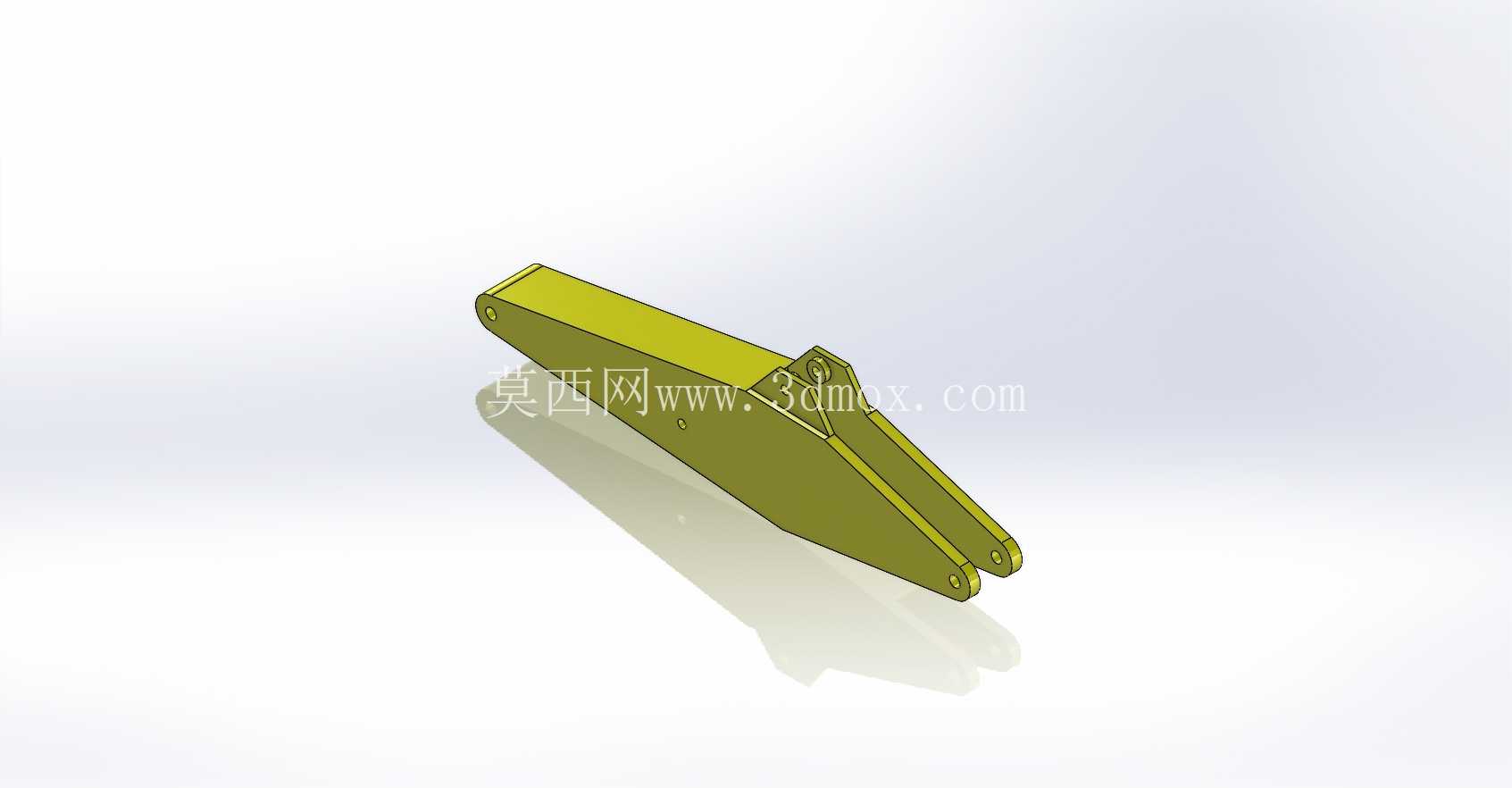

　　设计过程中首先梳理了各作业姿态下的受力边界，当挖斗处于最大挖掘深度位置时，斗杆与动臂的铰接点承受最大弯矩，因此在该位置的铰接座处做了局部加厚处理，同时在臂架腹板内侧布置了纵向加强筋，筋板高度随臂架截面受力变化梯度调整，避免应力集中导致的结构开裂。臂架的外形采用变截面箱型结构，从根部铰接端到前端连接端截面高度逐步收窄，既保证了根部的结构强度，又控制了前端的整体重量，降低了液压系统的负载压力，整套臂架完全收拢时的横向宽度不超过1.2米，配合转台的小半径回转设计，可在宽度1.5米的狭窄巷道内完成全范围作业。

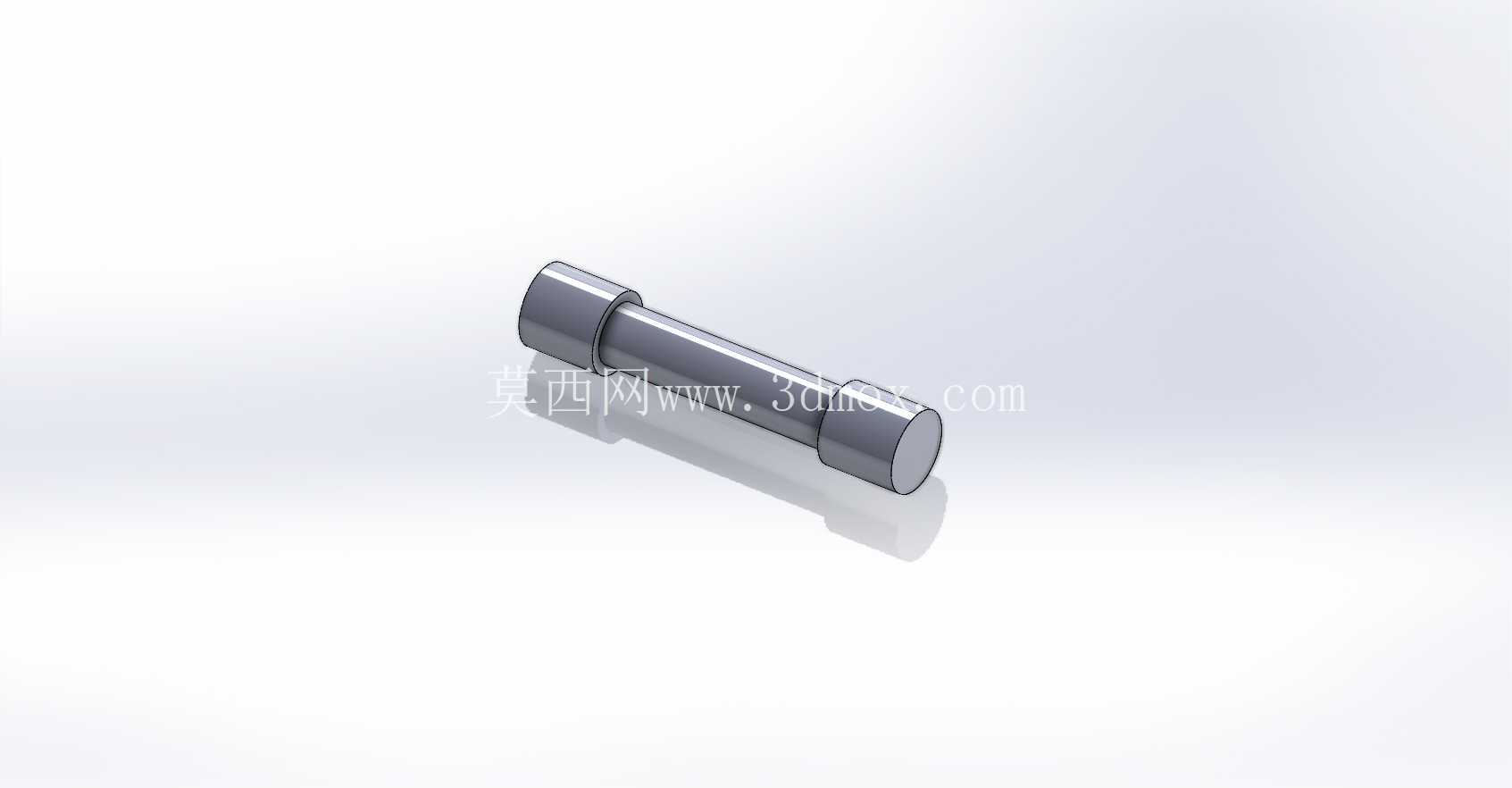

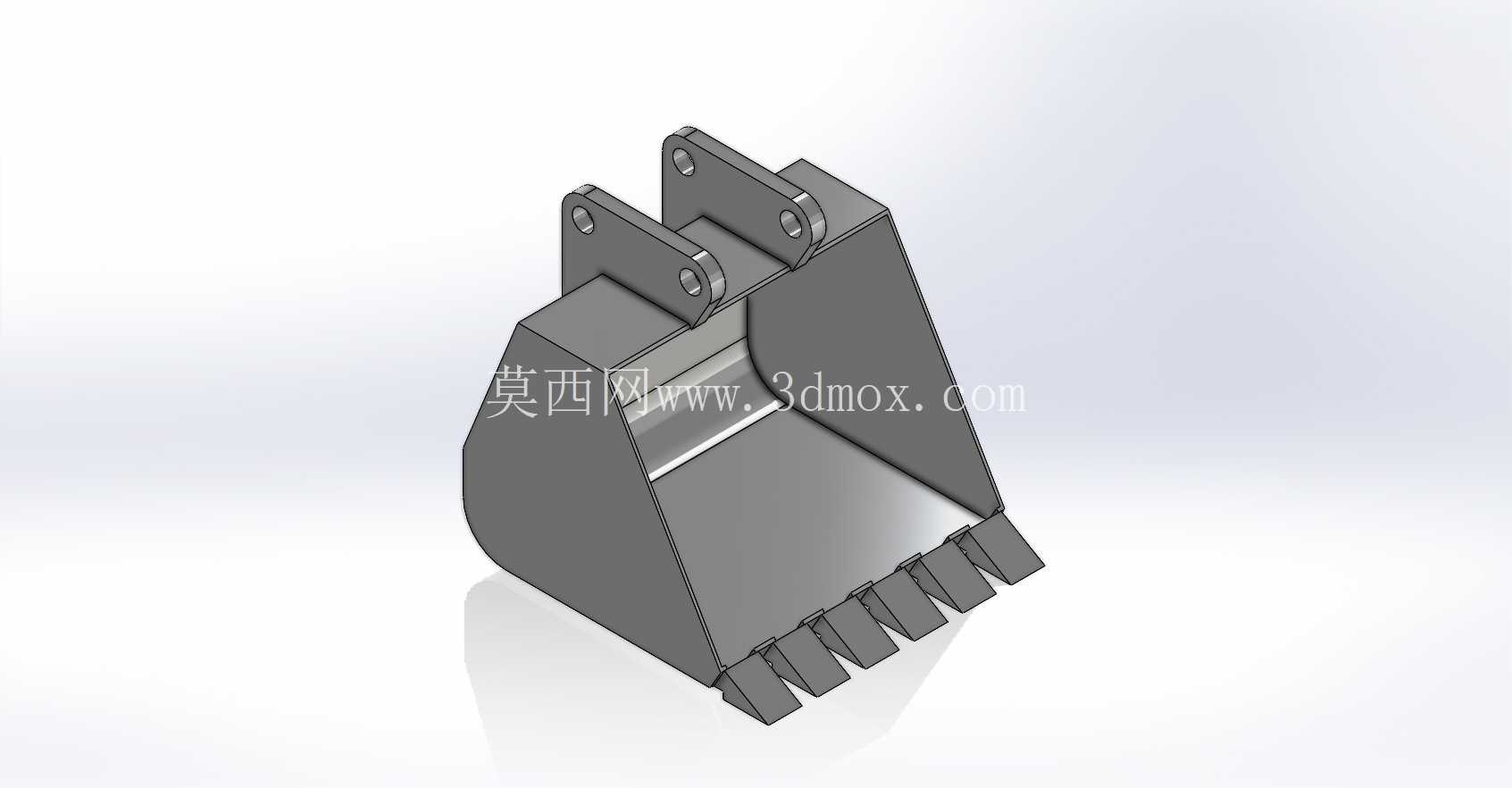

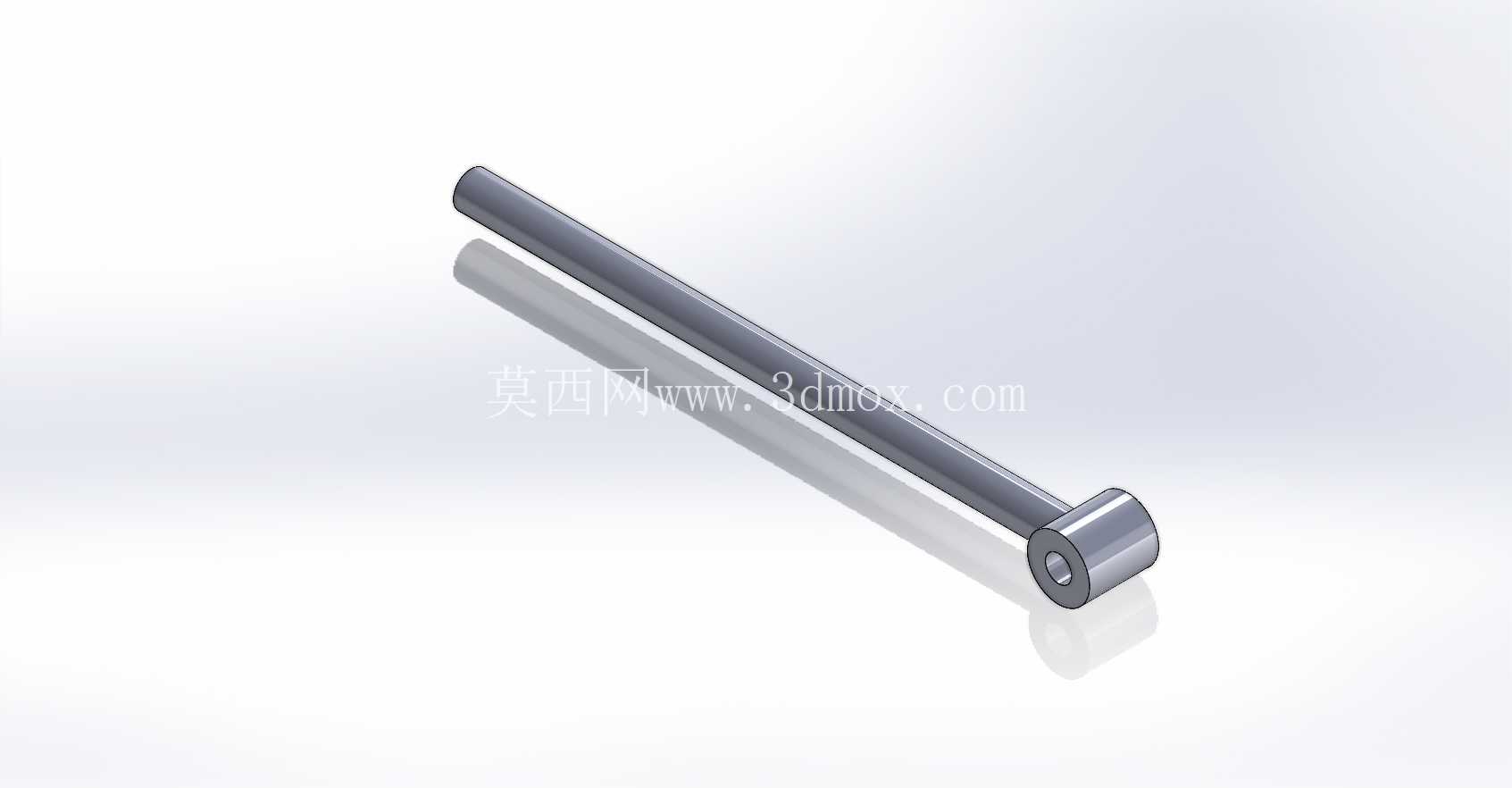

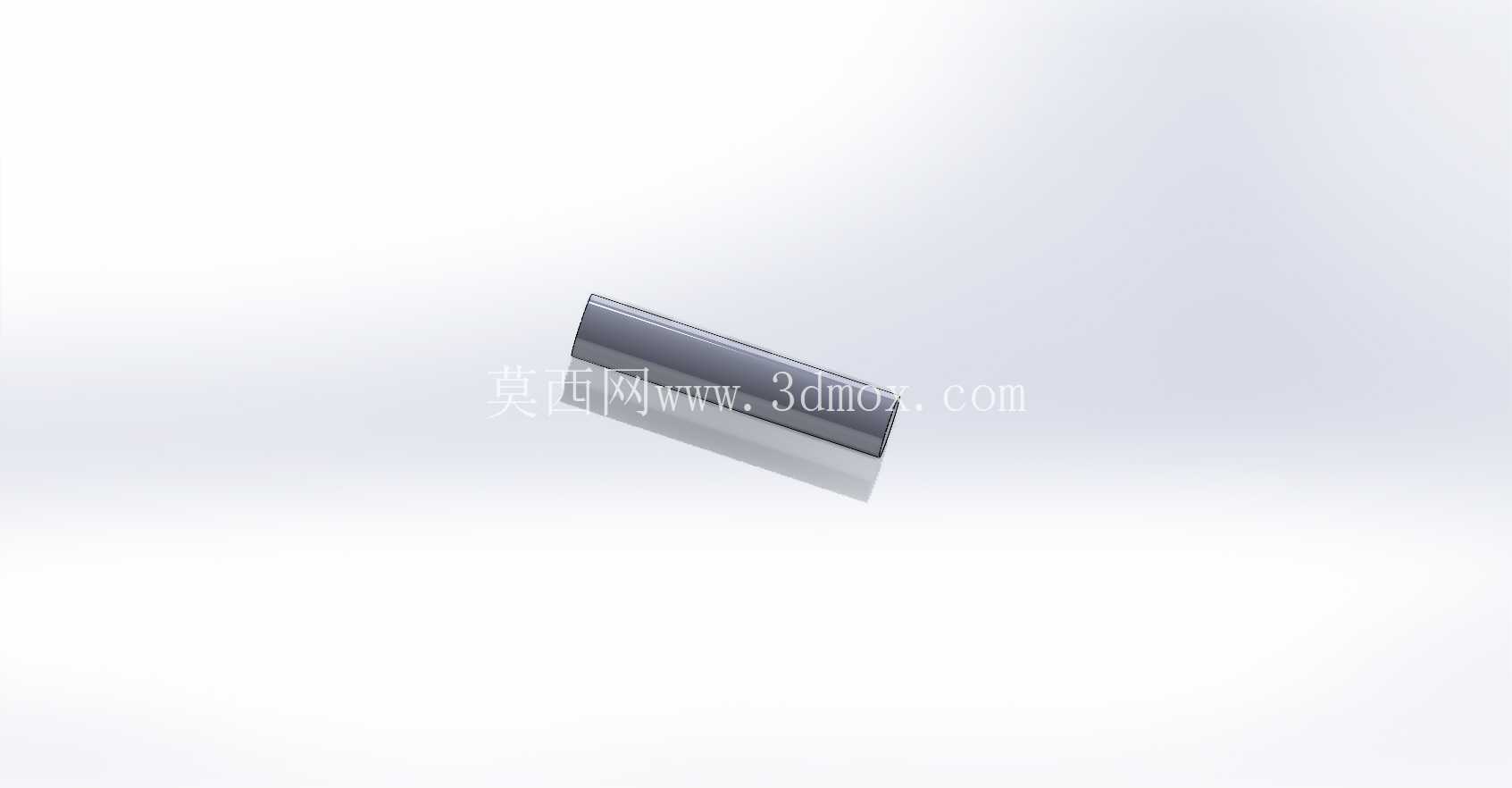

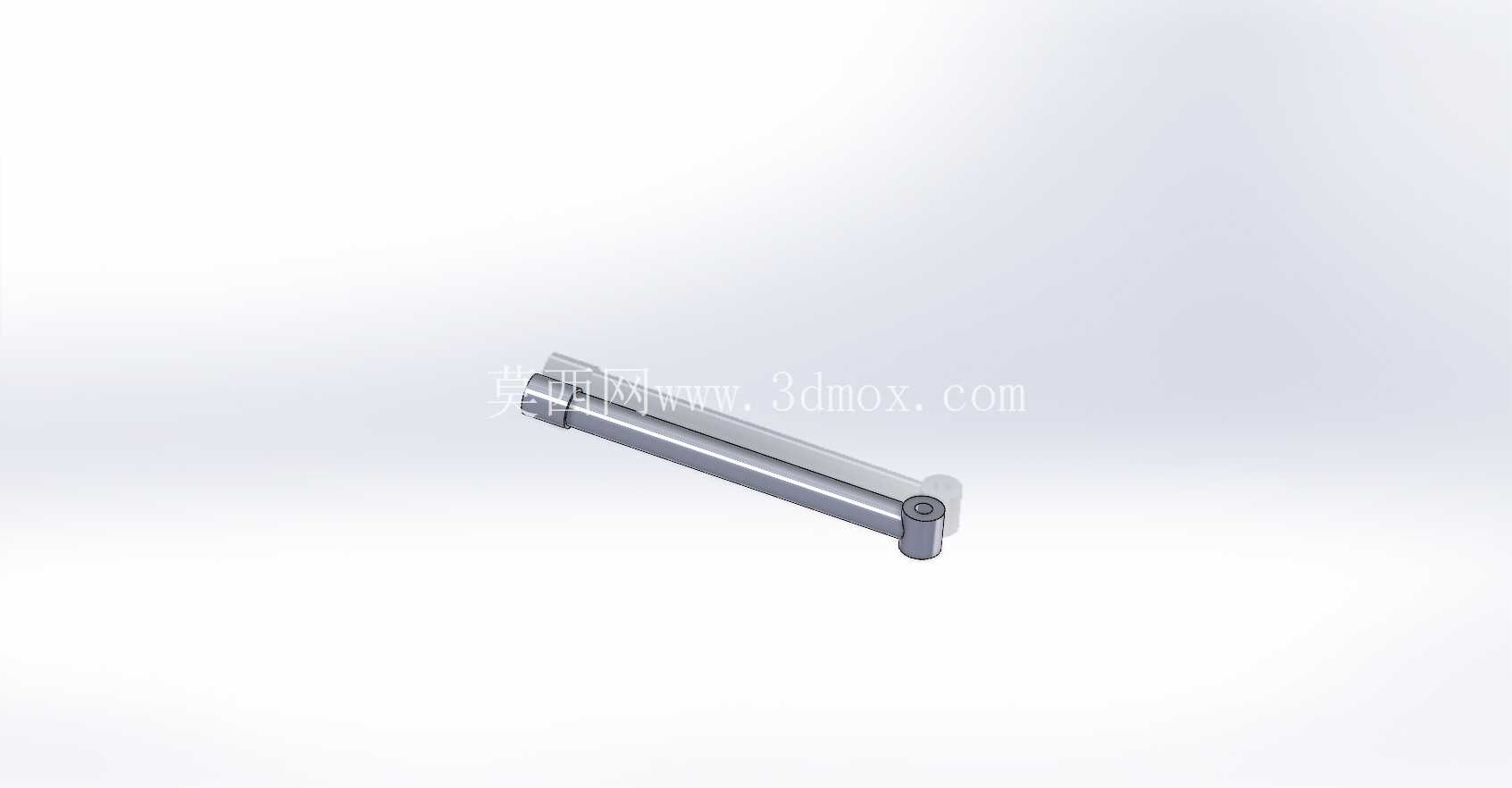

　　在安装边界设计上，各铰接点的销轴直径、轴套配合间隙都做了统一的参数化设定，动臂油缸、斗杆油缸的安装铰点位置经过运动仿真反复校核，确保油缸全行程伸缩过程中不会与臂架本体、液压管路发生干涉，同时保证各作业姿态下的油缸推力都处于高效出力区间，避免系统压力过载。挖斗连接端采用标准化的销轴连接接口，可快速更换破碎锤、抓斗、平整斗等不同属具，适配不同作业场景的需求，臂架表面的管线布置预留了专用的管夹安装位，液压管路沿臂架内侧腹板走线，既避免作业过程中碎石磕碰损坏管路，又让整体外观更规整。

　　从实际作业用途来看，该臂架结构的最大挖掘深度可达2.2米，最大卸料高度可达2.8米，完全覆盖微型挖掘机的常规作业范围，在进行管沟开挖作业时，斗杆的收放角度可精准控制挖斗的切削轨迹，保证沟壁的平整度，减少后续人工修整的工作量；在进行地面平整作业时，动臂与斗杆的复合动作可让挖斗底部保持水平移动，平整精度控制在±20mm以内。设计阶段还考虑了日常维护的便利性，各铰接点的黄油嘴位置都布置在便于操作的外侧，日常保养时不需要拆卸额外的护板即可完成注油操作，轴套采用自润滑复合材料制作，可延长铰接点的维护周期，降低设备的日常使用成本。臂架的整体重心经过优化设计，当臂架处于水平伸展姿态时，上部转台的重心偏移量控制在设计允许范围内，不会导致设备倾翻，同时配合配重块的重量匹配，保证设备在斜坡作业时的稳定性。
