电源变压器用U型绝缘安装支架结构

在小功率工频电源变压器的批量组装工序里，这类U型支架是绕线完成后的铁芯组件核心承载定位部件，日常接触的桌面适配器、小型工控电源模块、低压控制回路供电单元里，都能见到同结构支架的应用，它的核心作用是把叠片铁芯、绕制完成的线包整体固定在设备壳体或者PCB安装位上，同时隔绝铁芯与外部安装面的直接接触，避免出现多点接地引发的环流损耗，也能缓冲设备运输、运行过程中产生的振动，防止线包引线受拉扯出现脱焊、绝缘层破损问题。

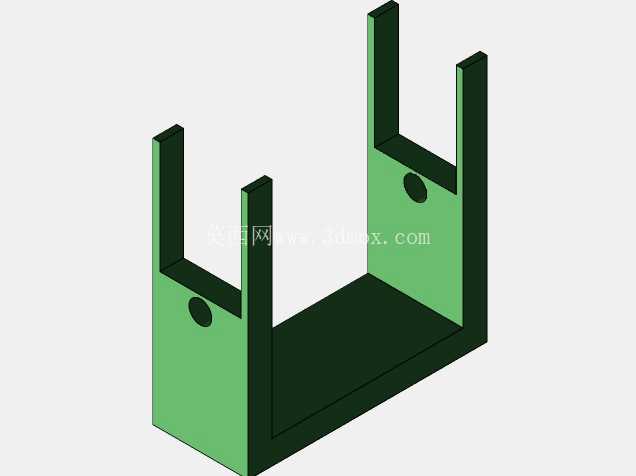

从结构设计逻辑来看，这个支架采用对称U型折弯构型，两侧立边高度完全匹配对应规格变压器铁芯的叠厚尺寸，立边上预留的圆形定位孔，既可以穿入绝缘销钉完成铁芯与支架的锁紧固定，也能在部分自动化组装产线上作为定位基准，配合机械手完成支架与铁芯的精准对位压装，不需要额外做治具适配。底部的平直承托面是和安装基体接触的核心承载面，设计时特意控制了平面度公差在0.1mm以内，避免支架安装后出现倾斜，导致铁芯受力不均产生工频振动异响。两侧立边的折弯圆角做了R0.5的钝化处理，不会在组装过程中割破线包外层的绝缘玛拉胶带，也能避免组装工人操作时被锐边划伤。

实际选型适配时，首先要确认支架的内档净尺寸，必须比对应铁芯的叠片宽度大0.2-0.3mm，预留出浸漆后的漆膜厚度空间，防止铁芯压入支架时出现卡滞，刮掉铁芯表面的绝缘漆层。支架的整体安装边界要匹配设备内部的预留安装空间，两侧立边的外边缘距离不能超过安装仓的有效宽度，底部承托面的长度要覆盖铁芯底部的全部承托区域，避免铁芯局部悬空，在长期振动下出现叠片松散问题。立边上的定位孔中心距严格和铁芯端板的固定孔位对齐，孔位公差控制在±0.05mm，保证销钉可以顺畅穿入，不会出现强行敲入导致的支架变形、铁芯叠片错位问题。

这类支架的材料一般选用改性增强尼龙或者冷轧钢板表面喷环氧绝缘粉，两种材料各有适用场景：尼龙材质的支架绝缘性能更优，本身重量轻，适合对绝缘等级要求高、整机重量控制严格的消费类电源产品；钢板材质的支架结构强度更高，抗形变能力强，适合工作环境存在一定振动、冲击的工业类电源设备。设计时还特意在立边与底面的衔接位置做了加强筋结构，虽然从外观看是简单的折弯构型，但衔接处的加厚处理能大幅提升支架的抗扭强度，即使在铁芯压装时承受单侧压力，也不会出现立边外张变形的问题，保证长期使用后支架对铁芯的夹持力不会衰减。

在变压器的整体装配流程里，这个支架是在铁芯插片完成、初次浸漆固化之后进行装配的，压装到位后再穿入绝缘固定销，之后整体进行二次浸漆，让支架、铁芯、线包形成一个牢固的整体，后续引出线焊接、外围绝缘包裹工序都可以依托支架的定位来完成，不需要额外的夹持治具。在设备端安装时，支架底部可以通过双面胶粘接、螺丝锁紧或者卡接卡扣的方式固定在安装位上，因为支架本身的结构对称性，不需要区分安装方向，能有效降低产线组装的出错概率，提升批量装配的效率。针对不同功率等级的变压器，只需要等比例缩放支架的内档尺寸、立边高度和板材厚度，就可以快速衍生出适配不同规格铁芯的支架系列，零件的通用化率很高，能大幅减少新开模具的成本投入，也方便生产端的物料管理。
