电源变压器配套方锥变径钣金料斗结构

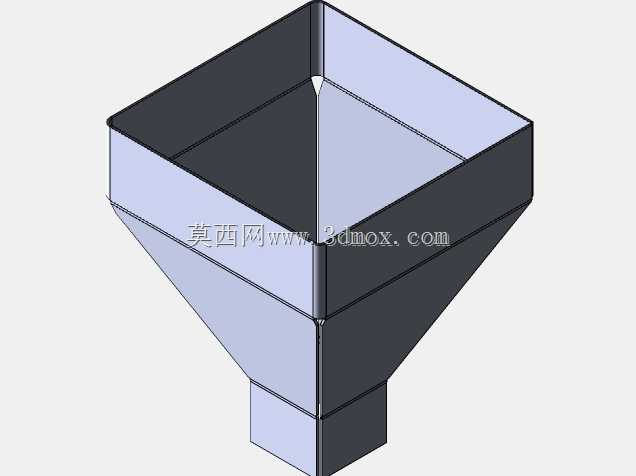

　　这款方锥变径结构的钣金料斗，主要应用在电源变压器生产制造环节的物料输送工序中，作为铁芯硅钢片、绝缘垫片等小型散料的中转导流部件使用，安装在振动送料机构与变压器装配工位的衔接位置，承担散料定向归集、匀速导料的功能，避免散料在输送过程中出现卡滞、散落、偏移的问题，保障装配工序的上料连续性。从实际使用场景来看，变压器装配线上的硅钢片叠装工序，需要将零散的E型、I型硅钢片按照固定节拍输送到叠装工位，普通直筒料道无法适配上方宽幅振动盘出口与下方窄幅送料轨道的尺寸差，这款料斗通过上宽下窄的方锥过渡结构，刚好完成两个不同口径接口的平顺衔接，物料从上方大口径端进入后，沿着四个倾斜的钣金侧壁自然滑落，逐步收拢到下方小口径出料端，直接对接送料轨道的入口，不需要额外设置导流板，减少了物料在拐角处的堆积概率。

　　设计过程中优先考虑了钣金加工的工艺可行性，整体采用等厚度金属板材折弯拼接成型，四个侧壁的折弯角度经过反复校核，既保证锥段的倾斜角度大于硅钢片与金属板面的静摩擦角，让物料可以依靠自重顺畅滑落，不会在斜面上滞留，又控制了整体的高度尺寸，避免锥段过长导致料斗整体占用竖向空间过大，适配现有装配线的安装层高要求。四个棱边的拼接位置采用折弯止口搭配点焊固定的工艺，拼接处打磨平整后不会出现凸起毛刺，避免刮擦硅钢片表面的绝缘涂层，防止硅钢片因涂层破损出现铁损升高的问题，影响变压器成品的电气性能。

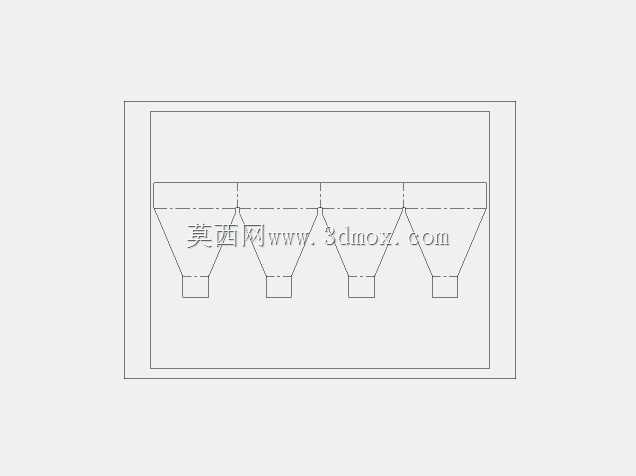

　　上方进料端采用外翻边结构，外翻边的宽度统一设置，既可以作为料斗与上方振动盘出口的安装贴合面，通过螺栓直接固定在振动盘的出料法兰上，又能提升进料口的结构刚度，避免长期受物料冲击出现端口变形的问题；下方出料端采用直段收口设计，直段的内径尺寸与下方送料轨道的外径保持小间隙配合，安装时可以直接套入送料轨道入口，不需要额外制作转接接头，降低了现场安装的适配难度。从安装边界来看，上方方形进料口的边长尺寸适配常规600mm幅宽振动盘的出口尺寸，下方方形出料口的边长适配150mm宽度的直线送料轨道，整体高度控制在450mm以内，安装时不需要对现有装配线的机架进行大规模改造，只需要在振动盘与送料轨道之间预留对应安装空间，通过四个角的安装耳片即可完成固定，后期维护拆卸也十分便捷。

　　结构设计上没有设置额外的活动部件，整体为纯固定式钣金结构，不存在易损件，长期使用过程中只需要定期清理侧壁粘附的粉尘即可，维护成本极低。料斗的四个倾斜侧壁的壁厚经过受力校核，能够承受满料状态下硅钢片的侧向压力，不会出现侧壁鼓胀变形的问题，同时板材厚度控制在合理范围，不会过度增加料斗的自重，减轻上方振动盘的负载，避免振动盘因负载过大出现送料节拍不稳定的问题。在实际投产验证中，这款料斗可以适配0.35mm、0.5mm等不同厚度规格的硅钢片输送，也可以用于变压器生产中用到的绝缘纸小块、接线端子等小型零件的导料，通用性较强，锥段的倾斜角度经过实际物料滑落测试，不会出现物料搭桥堵料的问题，即使是带有少量毛刺的冲压硅钢片，也可以顺着斜面顺畅滑落到出料端，不需要人工频繁疏通料道，有效提升了变压器叠装工序的生产效率。
