旋转托盘鸡蛋行星运动虚拟实验装置

这套虚拟实验装置的核心是还原旋转托盘带动中心球体实现自竖立旋转的行星运动过程，这类运动机理的验证在多个工业场景都有实际应用价值，比如散料分选设备中球形物料的姿态调整工位、精密抛光设备中球形工件的自转驱动机构、甚至是娱乐设施中旋转展项的动力传递设计，都能从这套运动逻辑中提取可复用的结构思路。

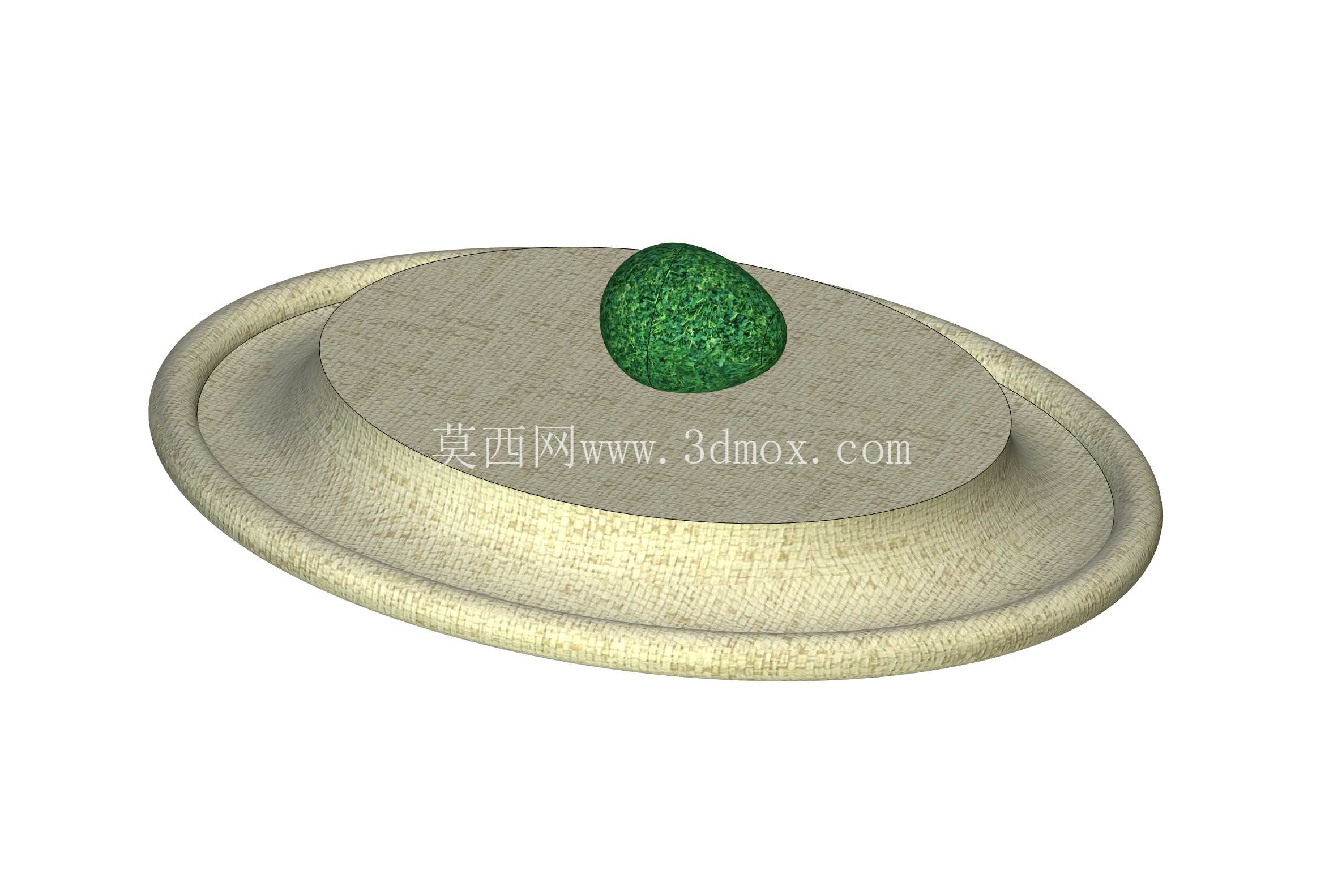

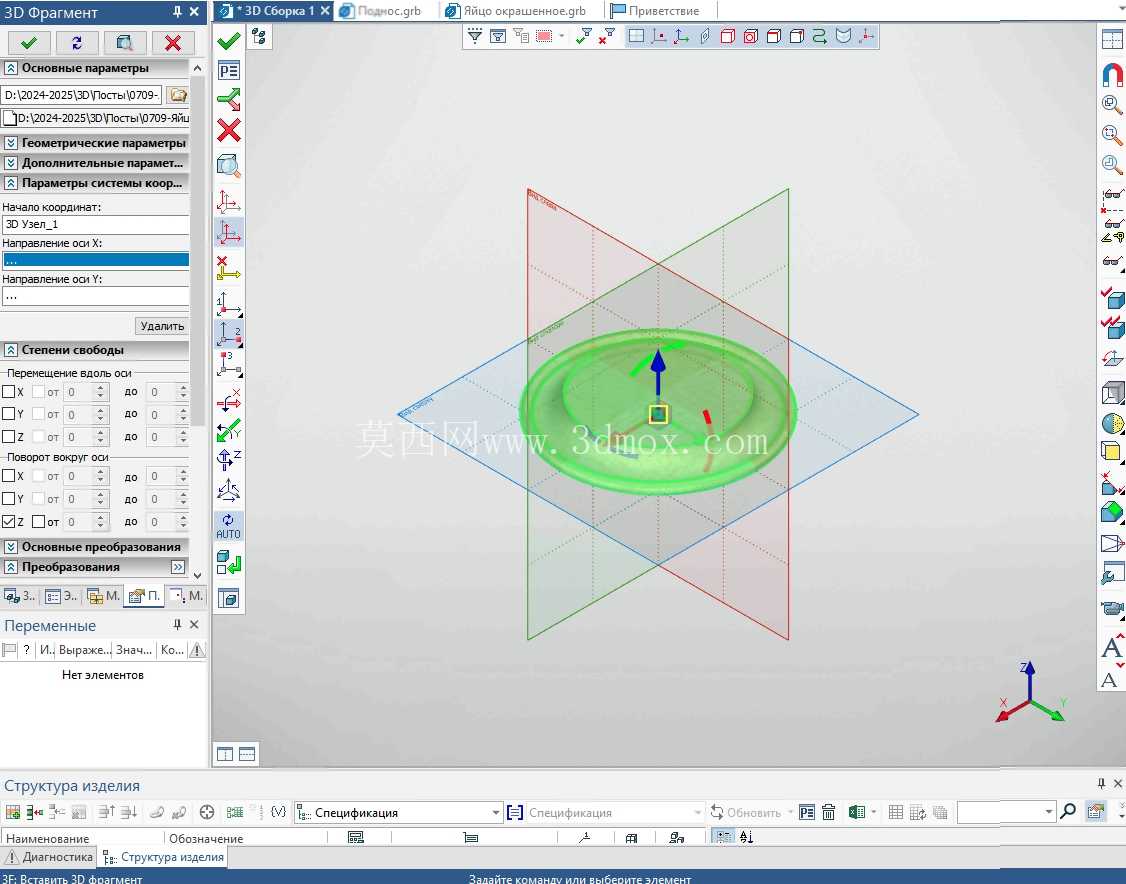

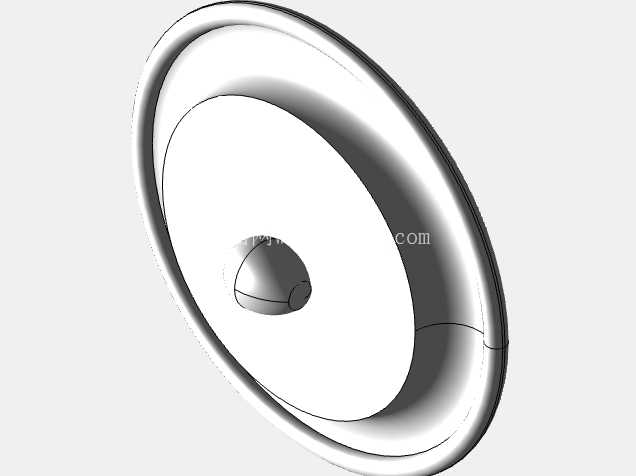

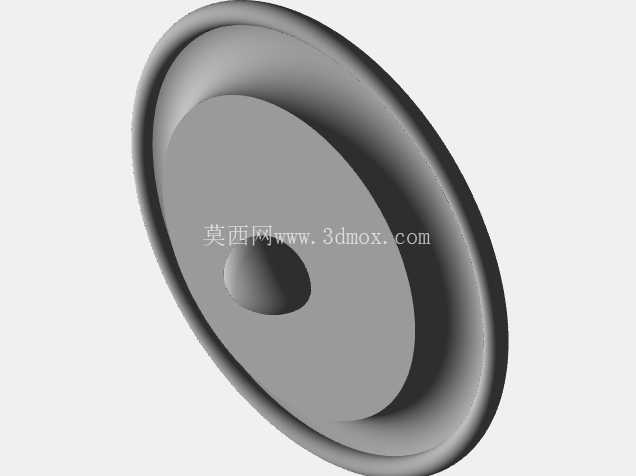

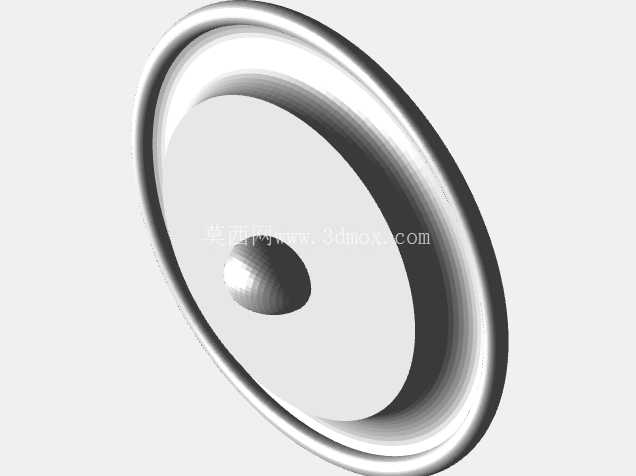

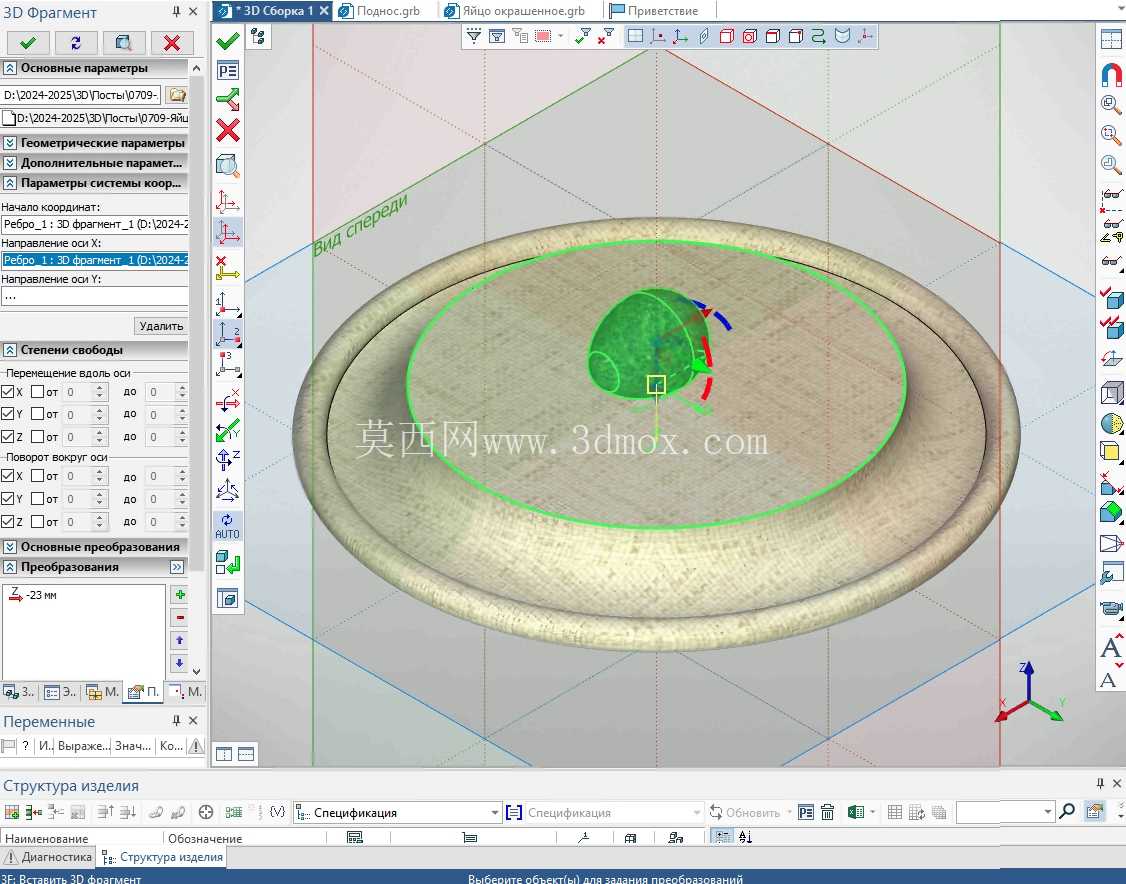

设计初期首先要明确两个核心构件的运动自由度边界：托盘作为主动件，仅保留绕自身中心竖直轴线的旋转自由度，其盘面设计为带浅限位凸沿的圆盘结构，凸沿高度控制在球体直径的1/12以内，既可以避免球体在旋转加速阶段受离心力作用滑出盘面，又不会对球体的姿态调整产生额外的结构干涉；球体作为从动件，保留全部三个方向的旋转自由度，初始放置状态为平躺于托盘中心位置，与盘面的接触区域为球面的一条环形接触带。

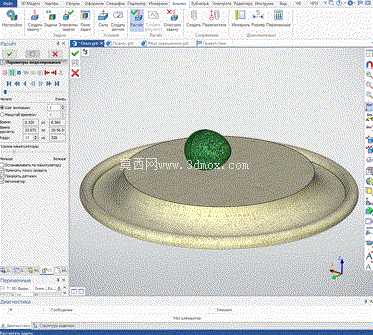

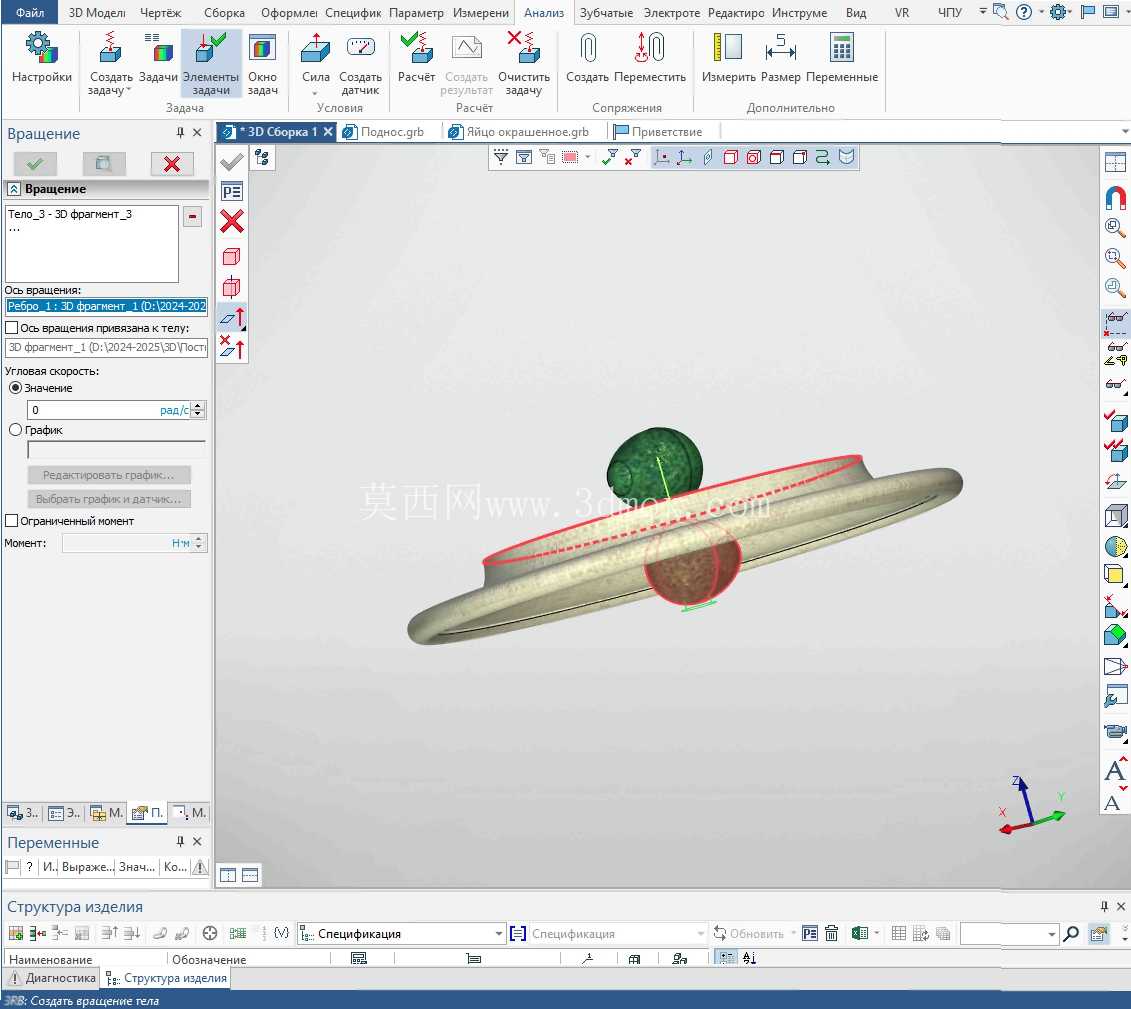

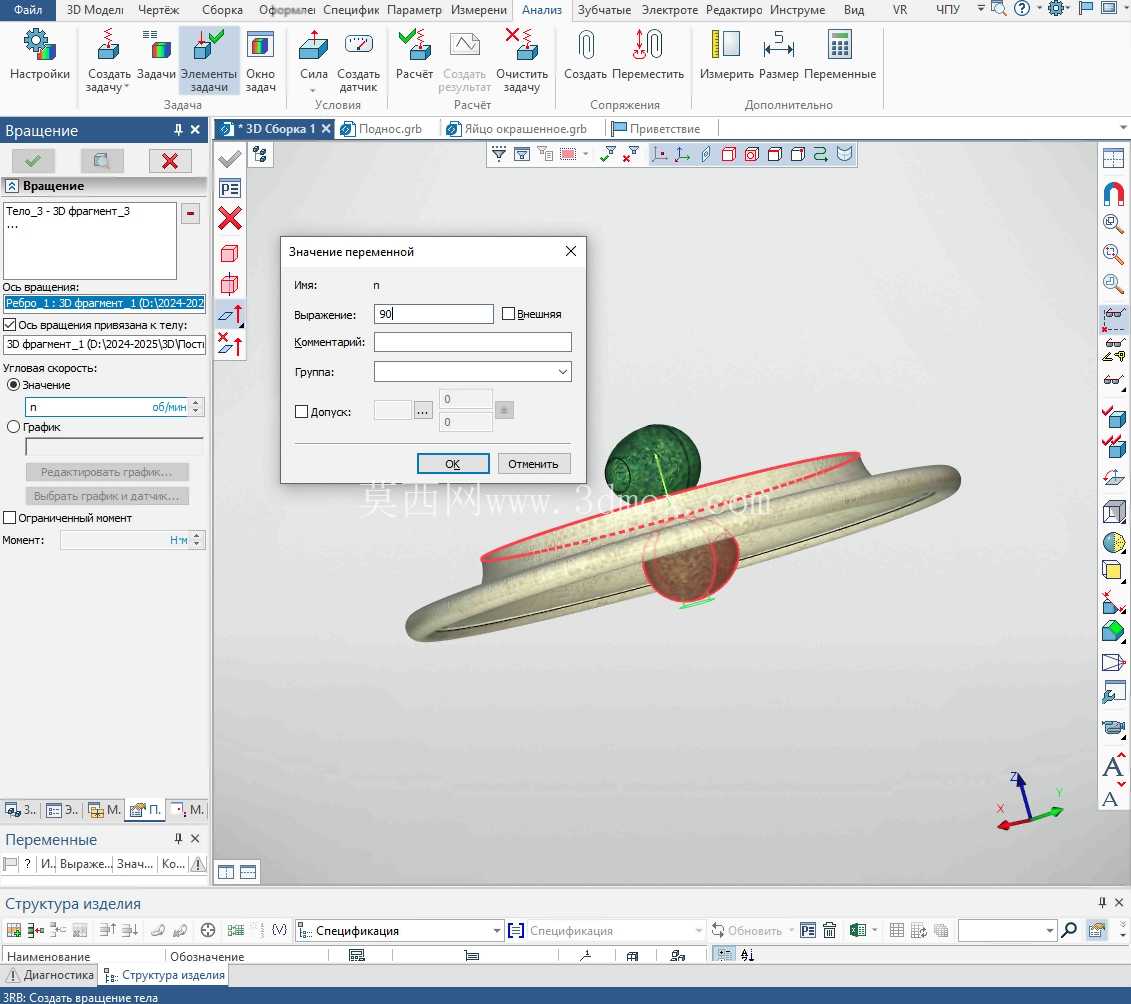

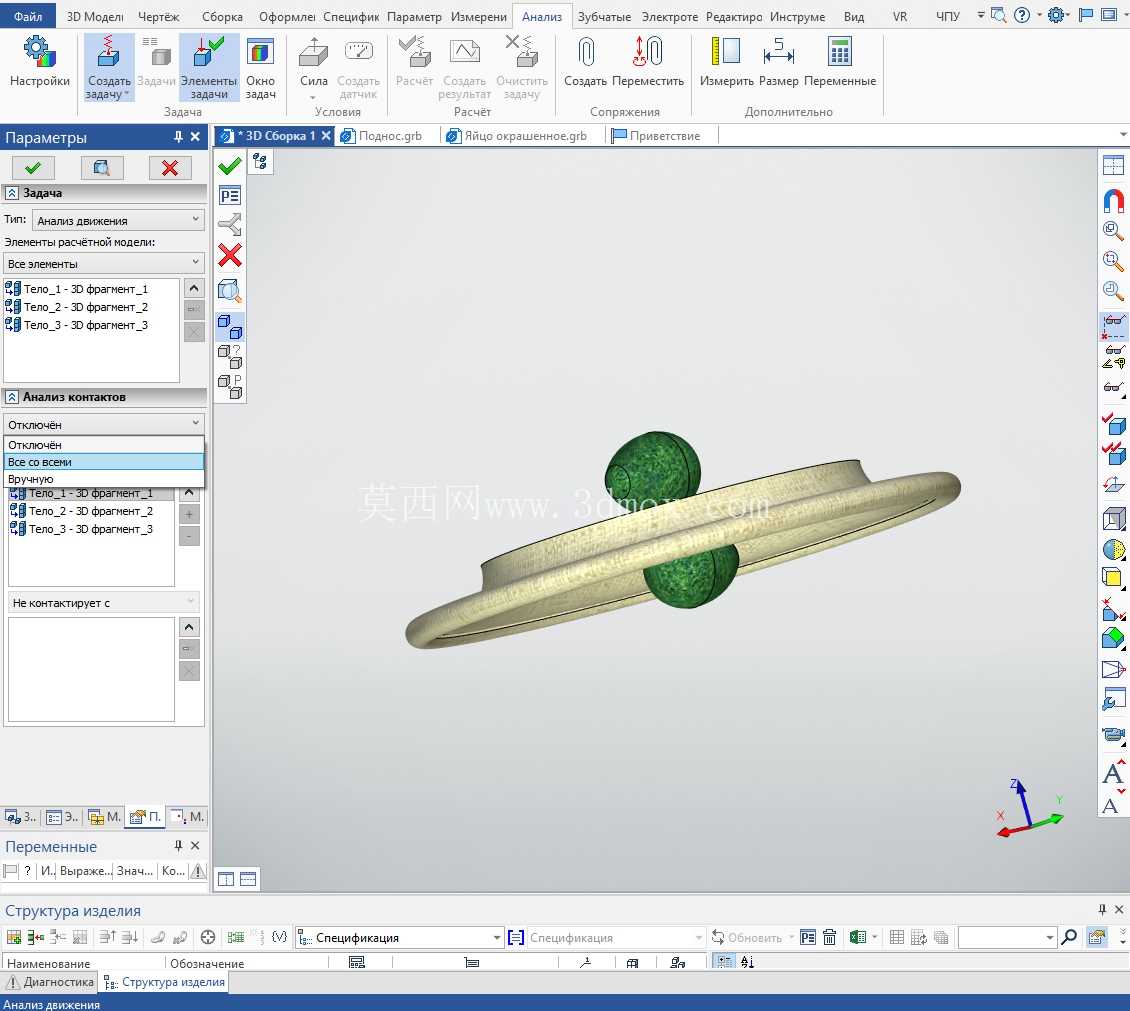

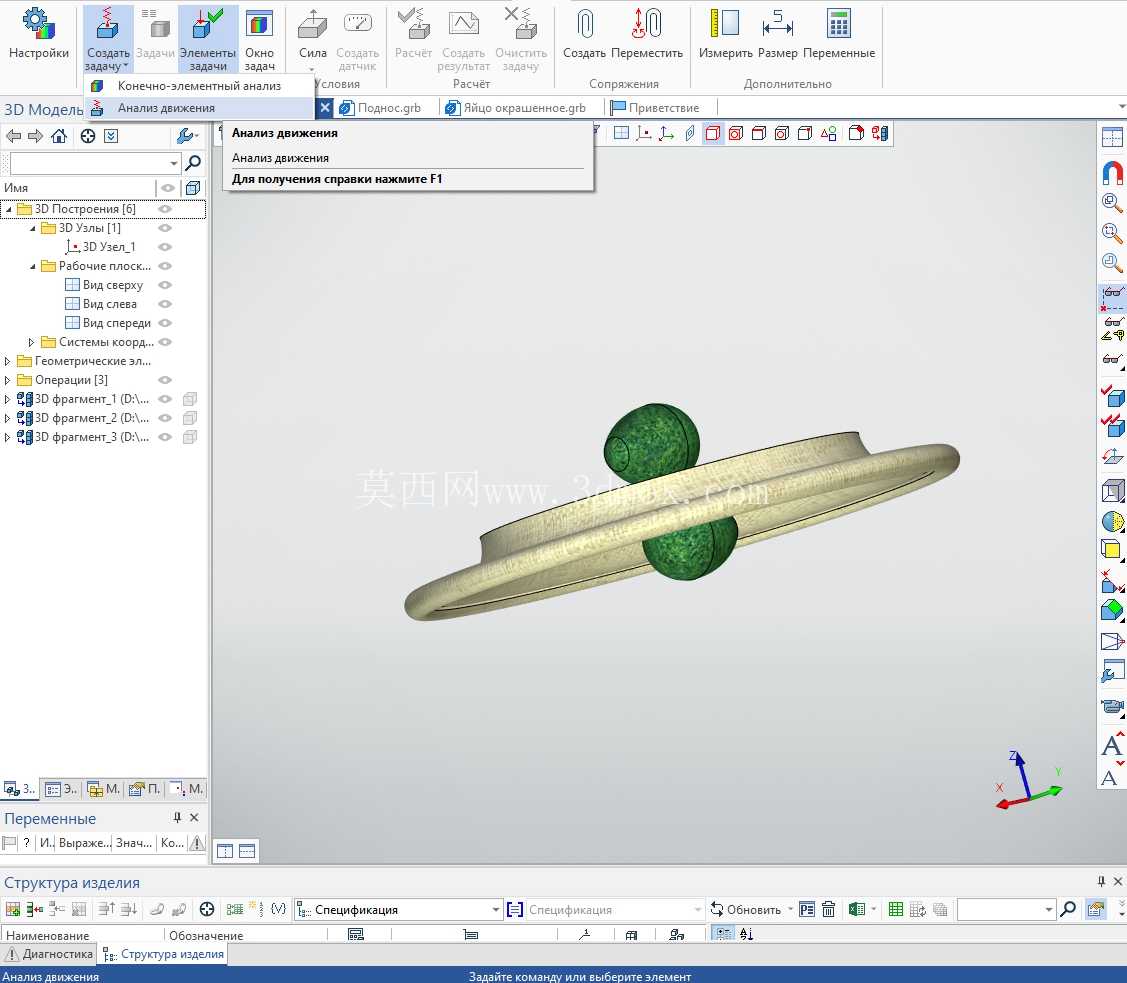

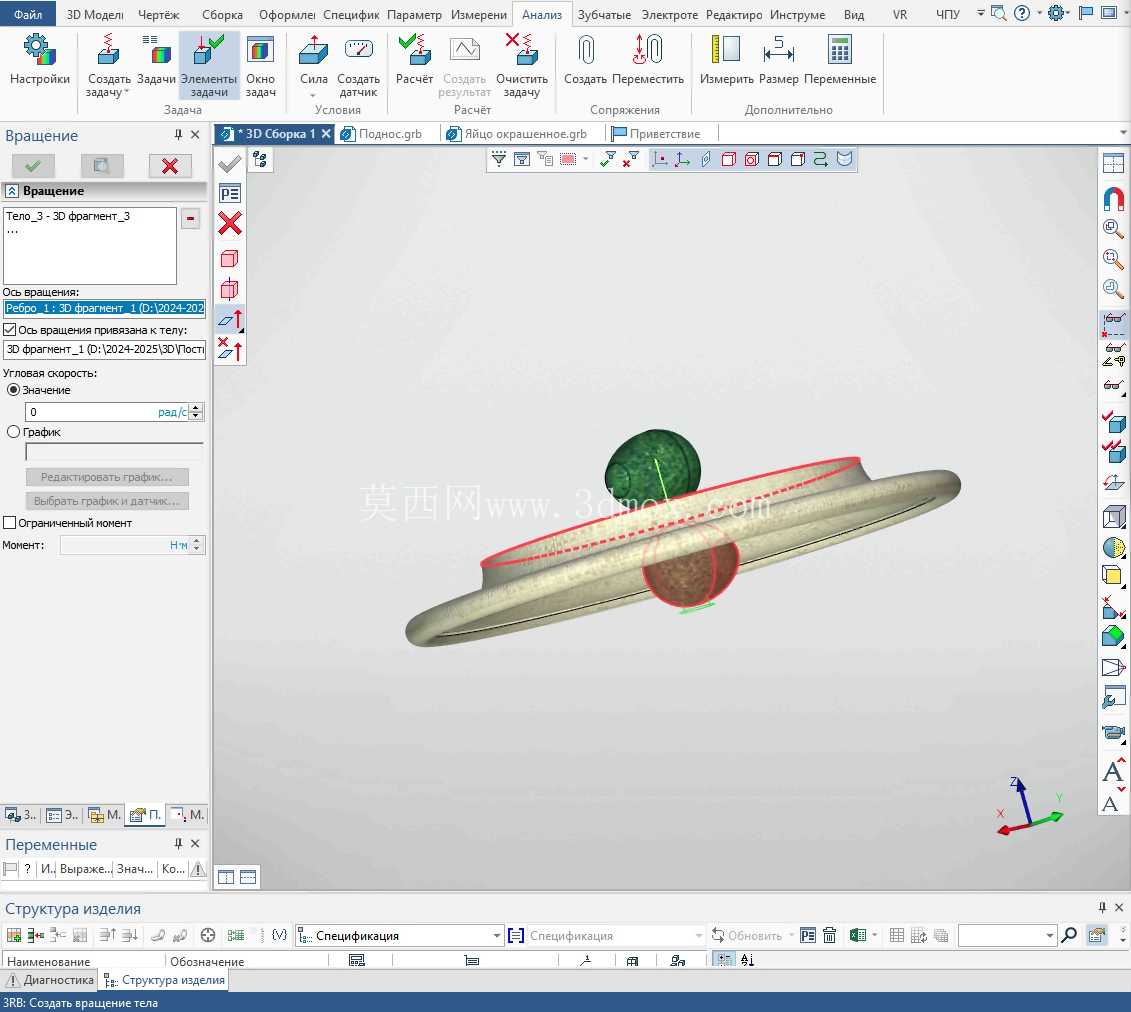

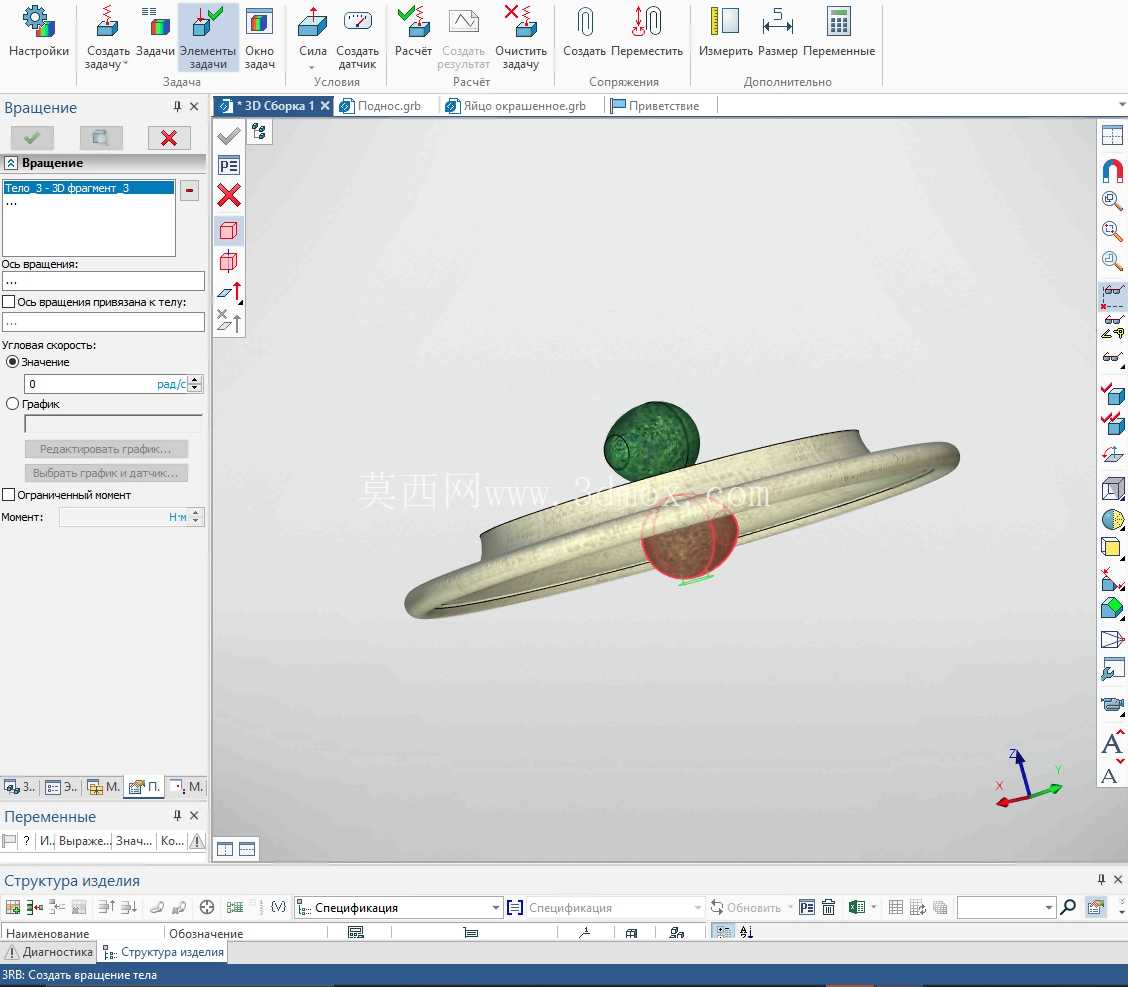

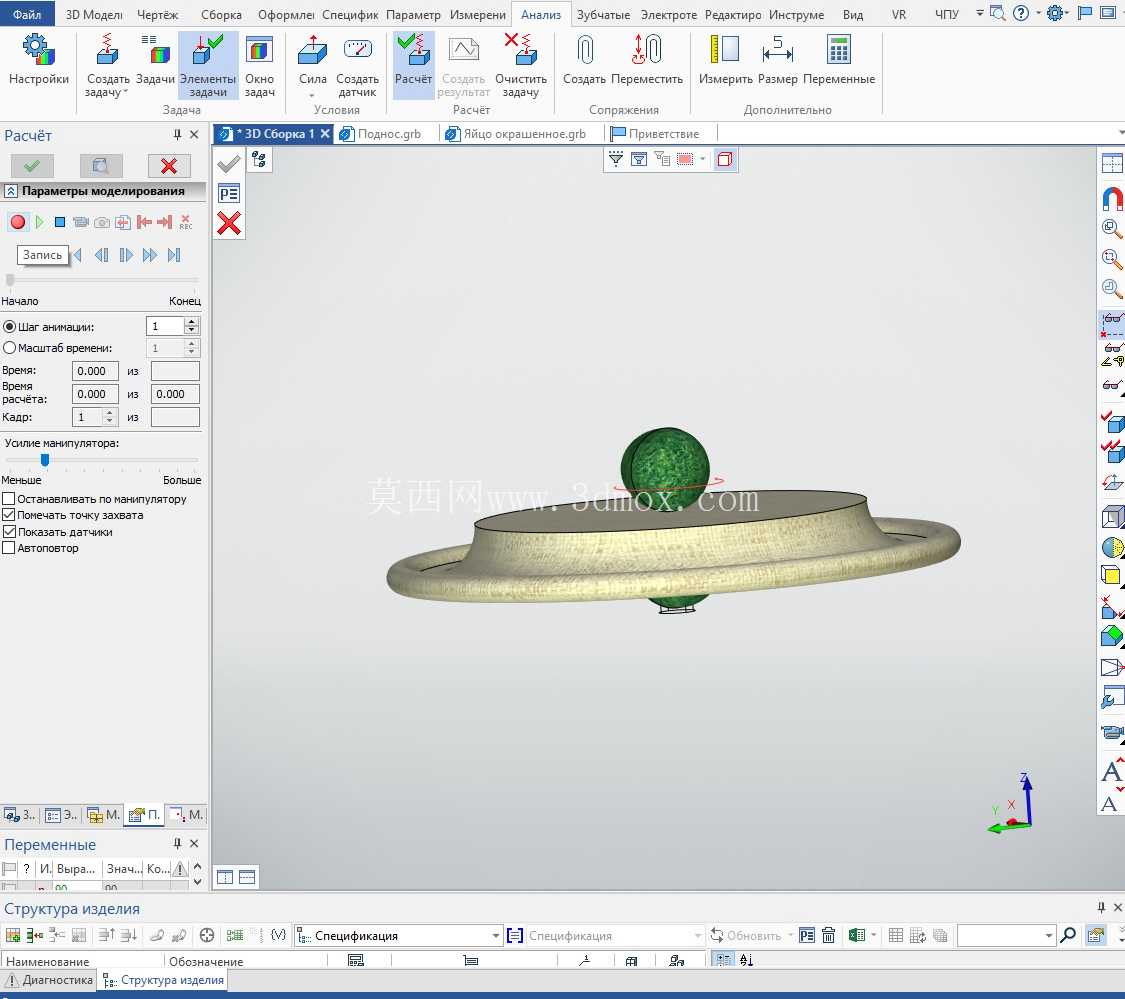

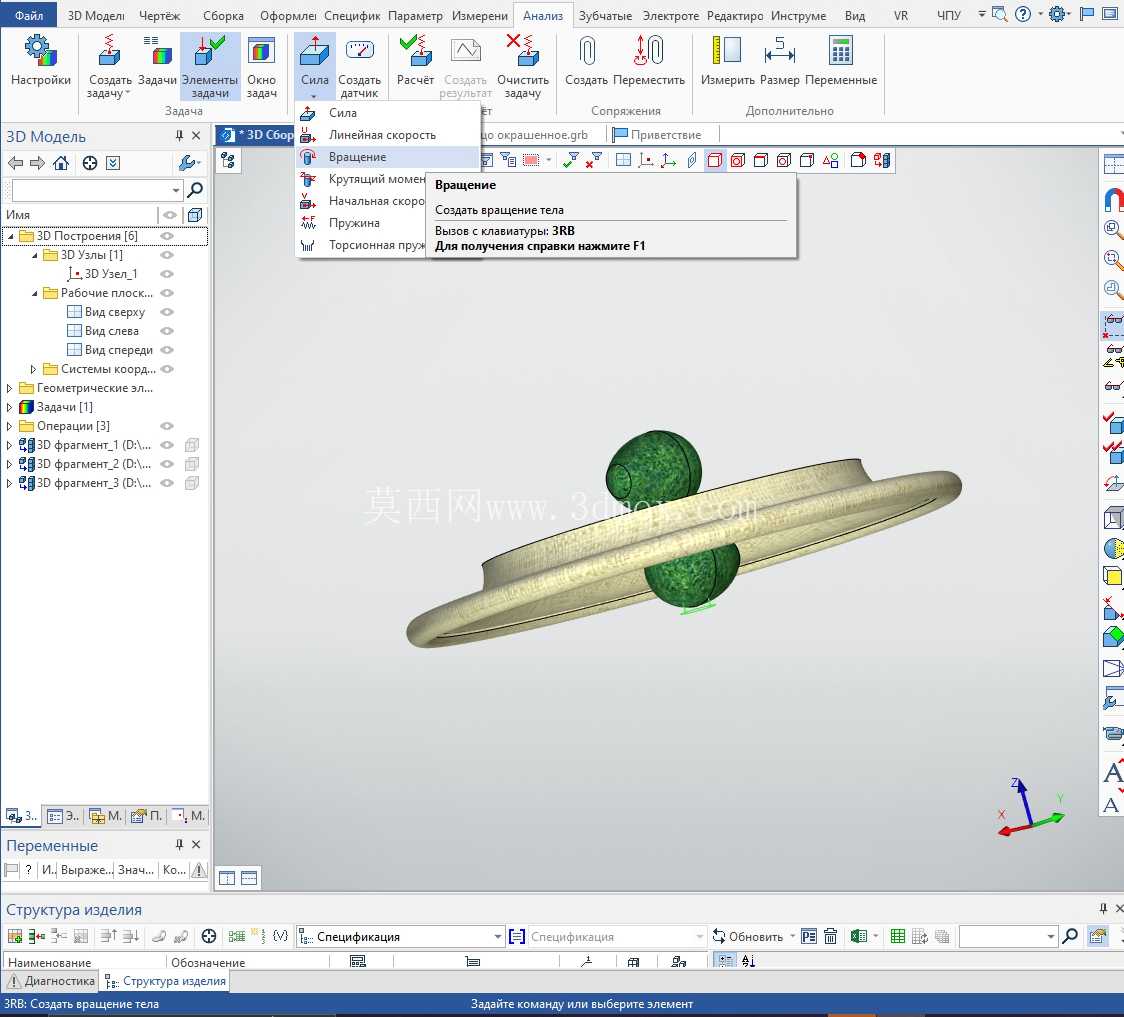

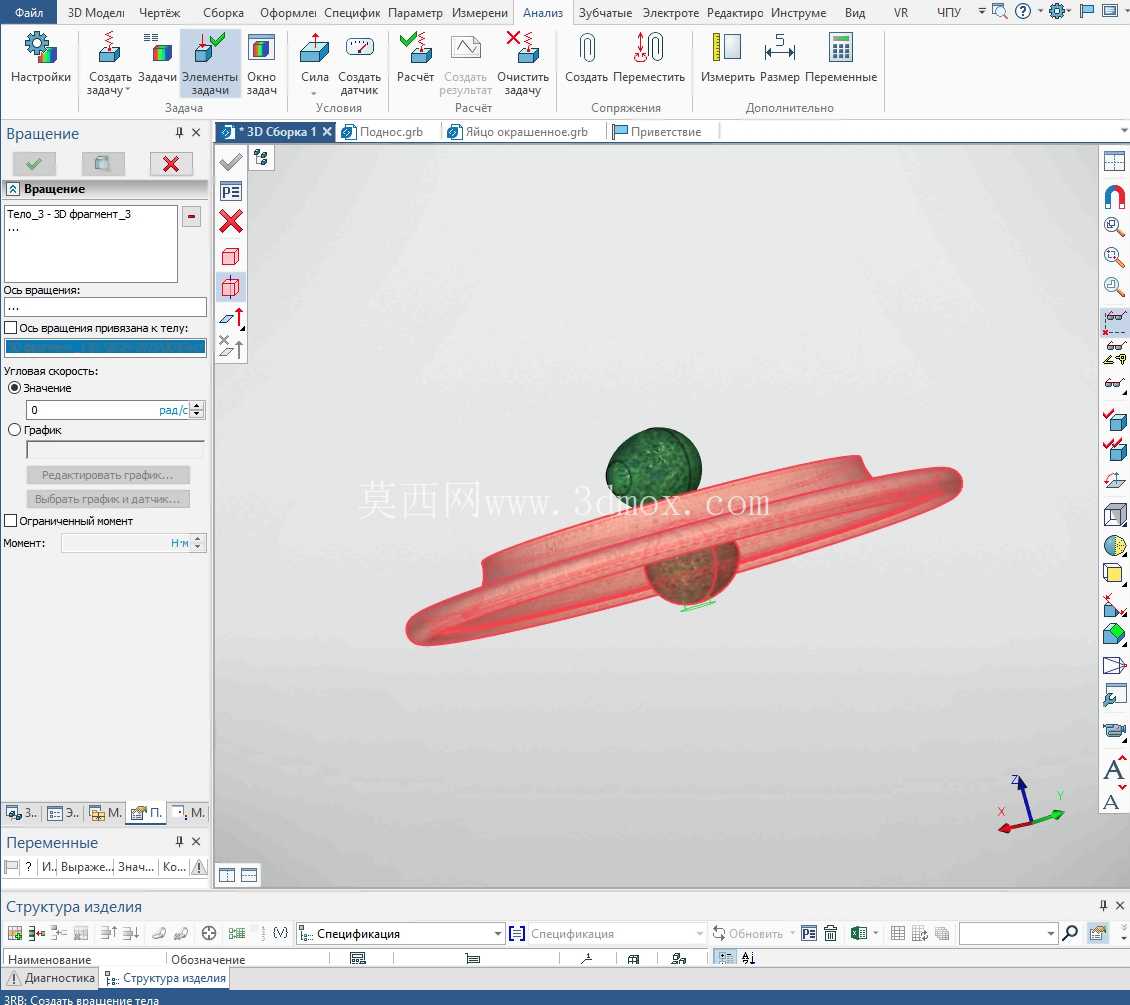

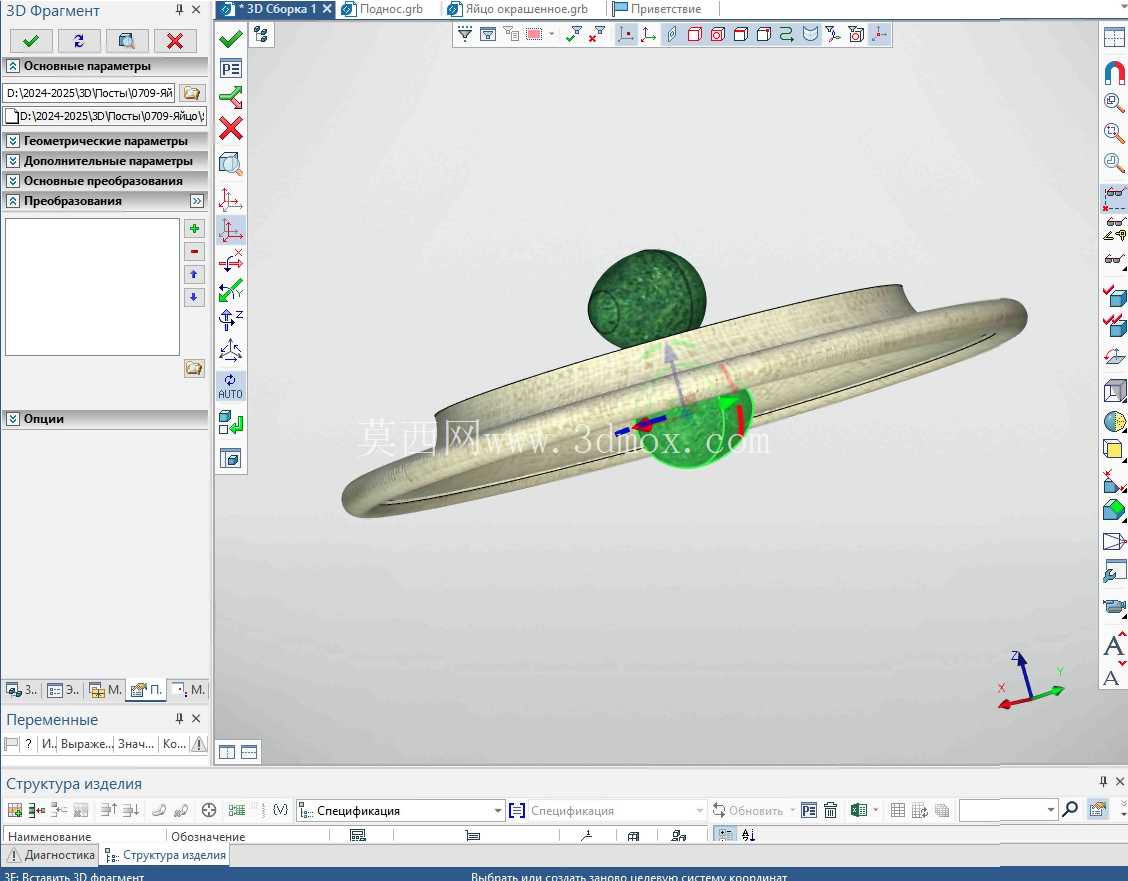

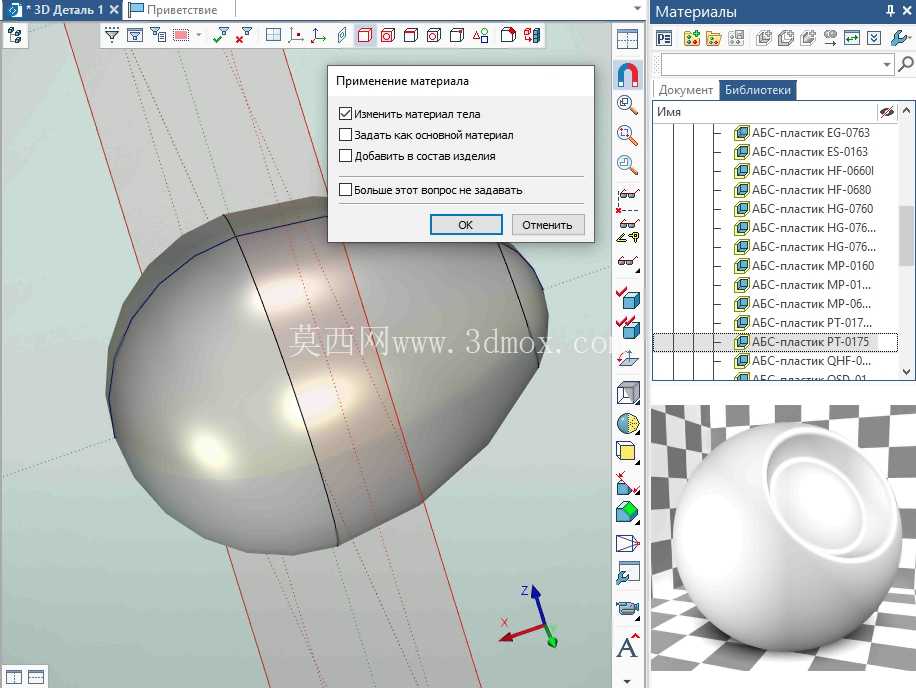

接触参数的设置是整个运动仿真的核心环节，需要还原真实工况下的摩擦传递逻辑：托盘与球体的接触类型设置为实体面接触，动摩擦系数根据接触面材质匹配，若采用工程塑料托盘搭配光滑球体，摩擦系数设置在0.28-0.35区间，若采用金属磨砂托盘则可提升至0.4-0.48，静摩擦系数比动摩擦系数高0.05-0.08，同时开启接触穿透检测，避免仿真过程中出现构件嵌入的计算错误。整个仿真过程不添加额外的约束驱动球体，完全依靠接触面的摩擦力传递扭矩，当托盘转速逐步提升至临界值后，球体受摩擦力矩、离心力矩、重力矩的共同作用，会逐步从平躺姿态调整为竖直姿态，绕自身竖直轴线持续旋转，同时随托盘做公转运动，形成典型的行星运动轨迹。

从安装边界来看，这套机构的整体占用空间由托盘直径决定，常规实验级别的托盘直径控制在200mm-300mm区间，配套球体直径为40mm-60mm，整体高度不超过80mm，安装时仅需要保证托盘的旋转轴线与安装基准面垂直，端面跳动量控制在0.1mm以内，避免因盘面倾斜导致球体受力不均无法完成姿态竖立。如果将这套机构放大应用到工业场景，比如球形工件的表面处理工位，托盘直径可扩展至800mm-1200mm，同时可在盘面布置多个球体工位，通过统一的旋转驱动实现多工件同步自转，配合上方的喷涂、抛光或检测工位，就能完成球形工件的全周加工，不需要额外设置工件翻转机构，大幅简化设备结构。

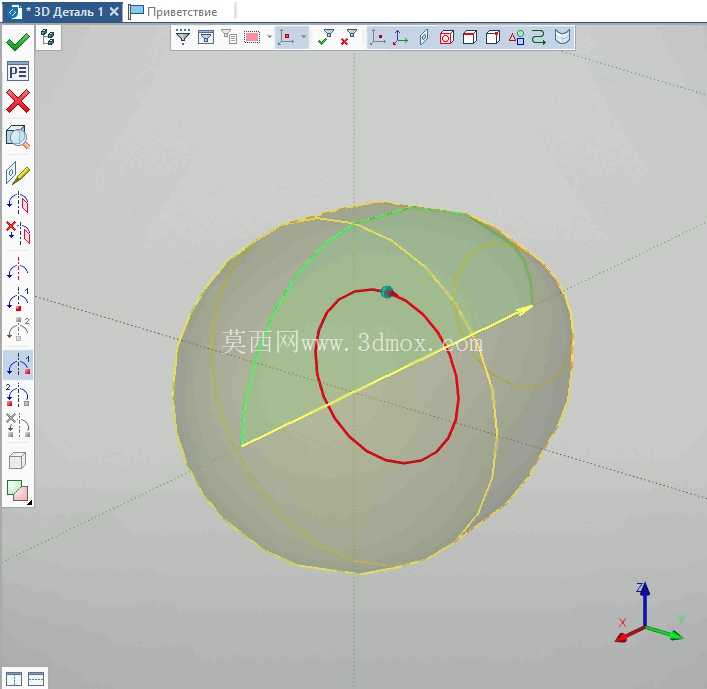

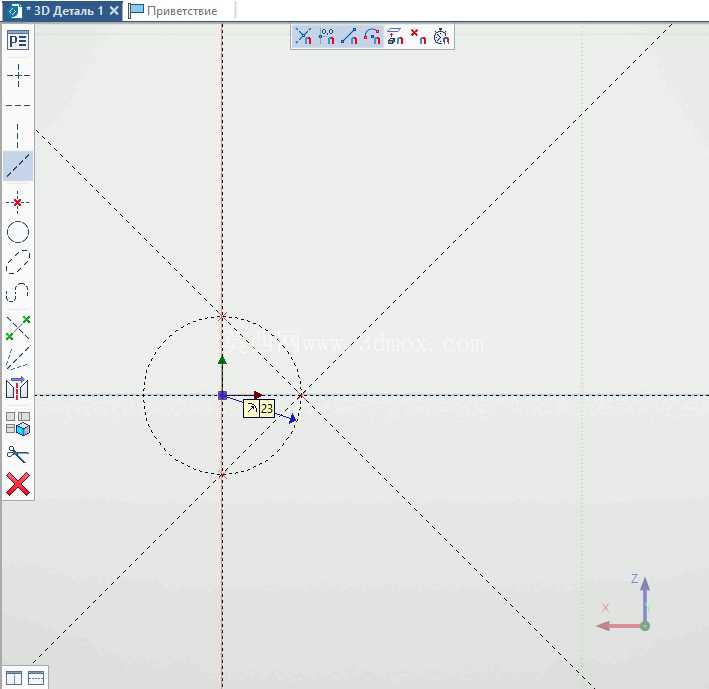

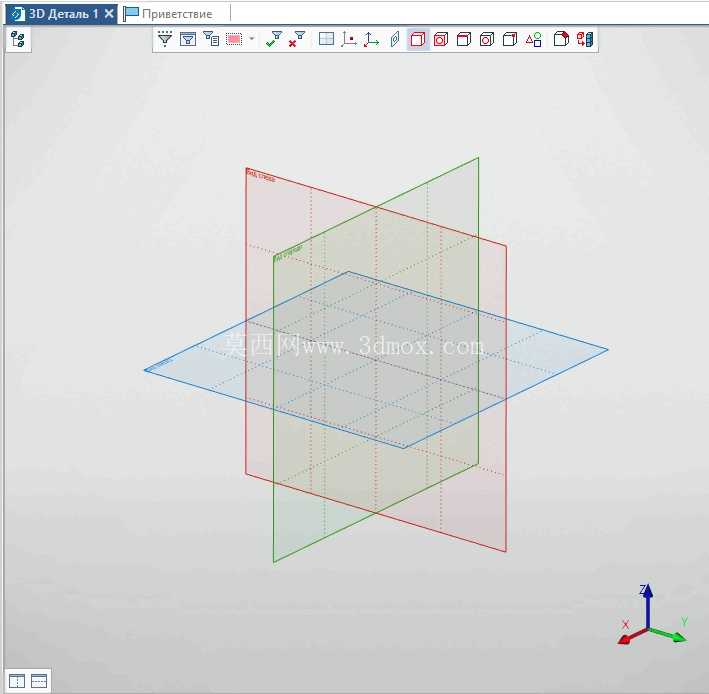

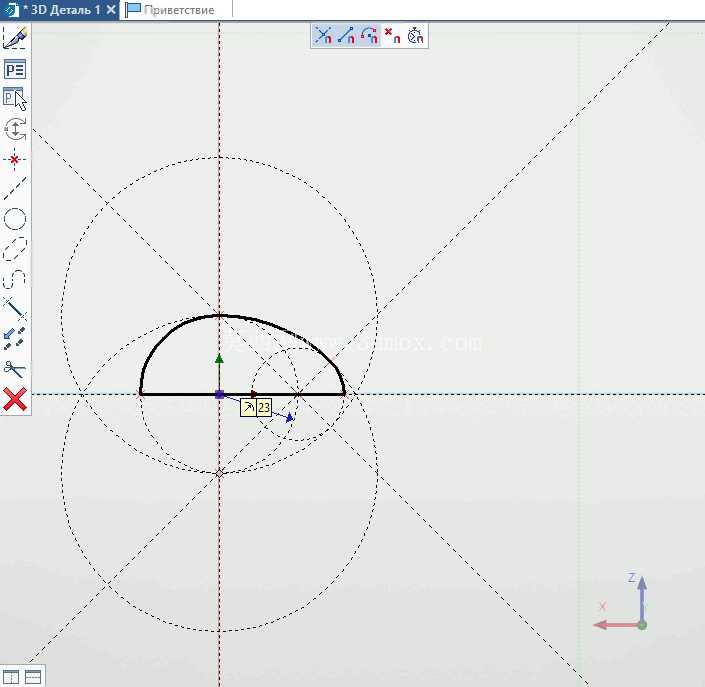

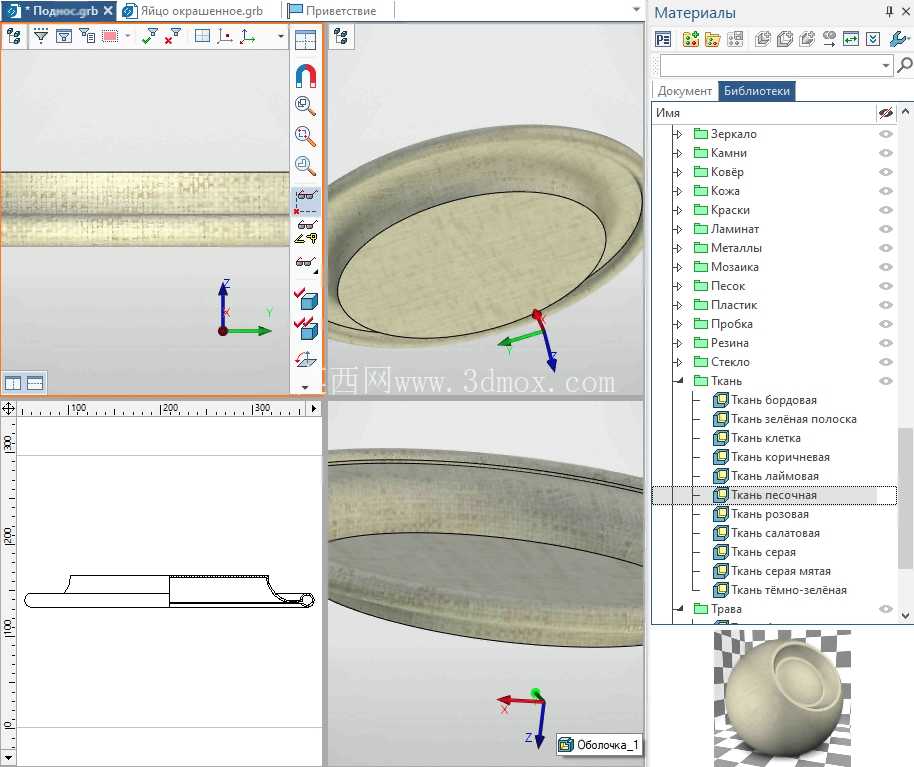

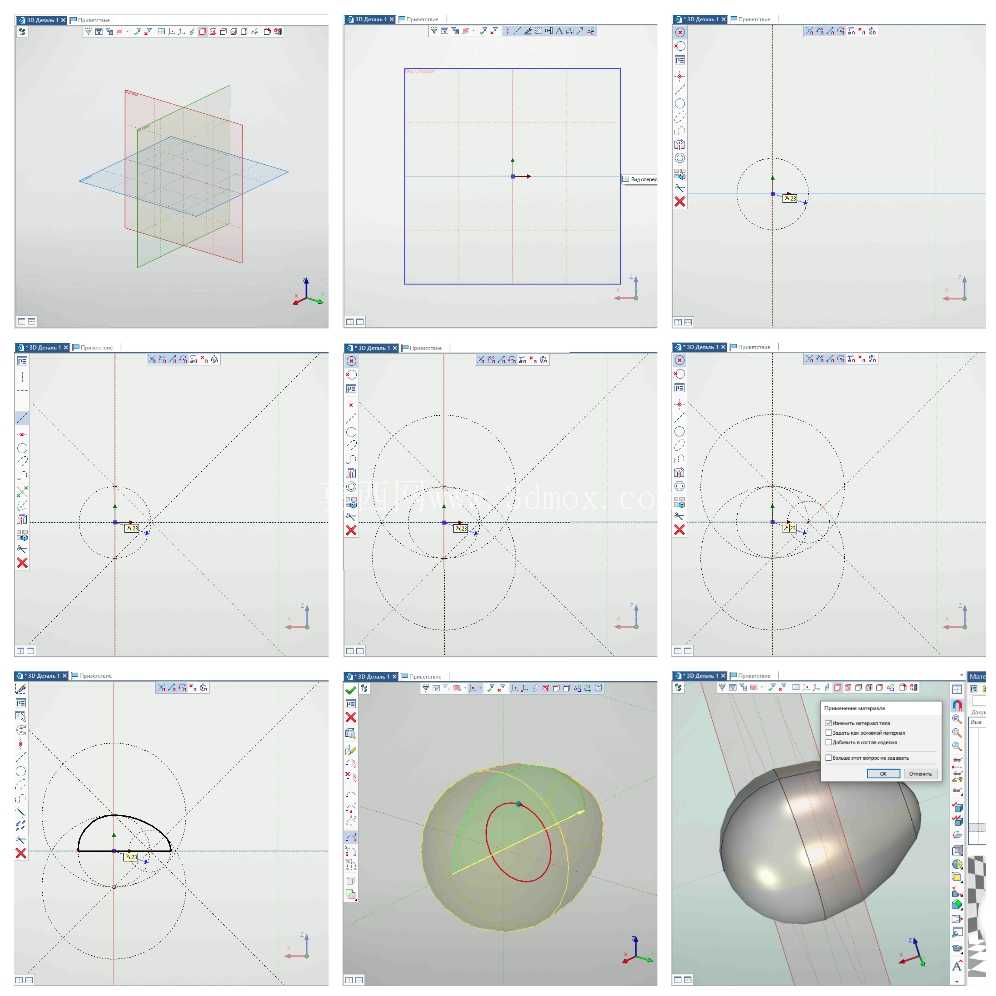

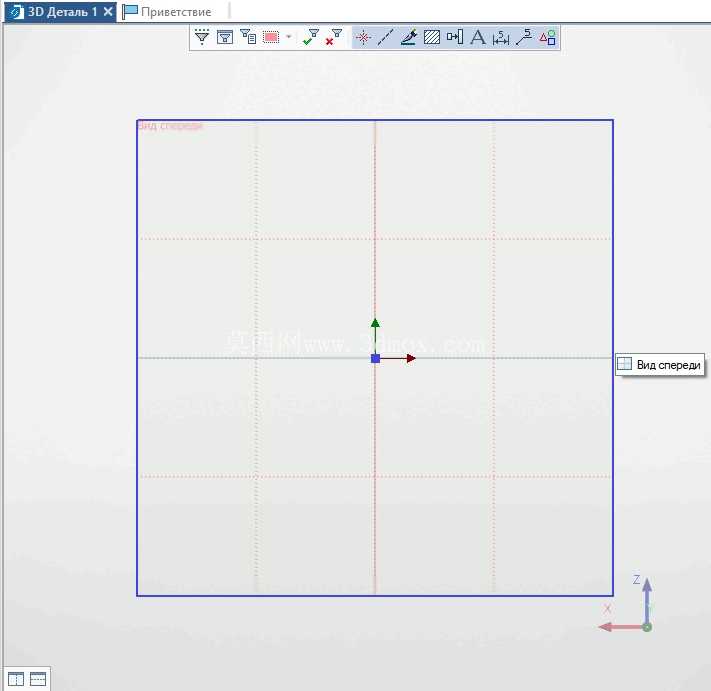

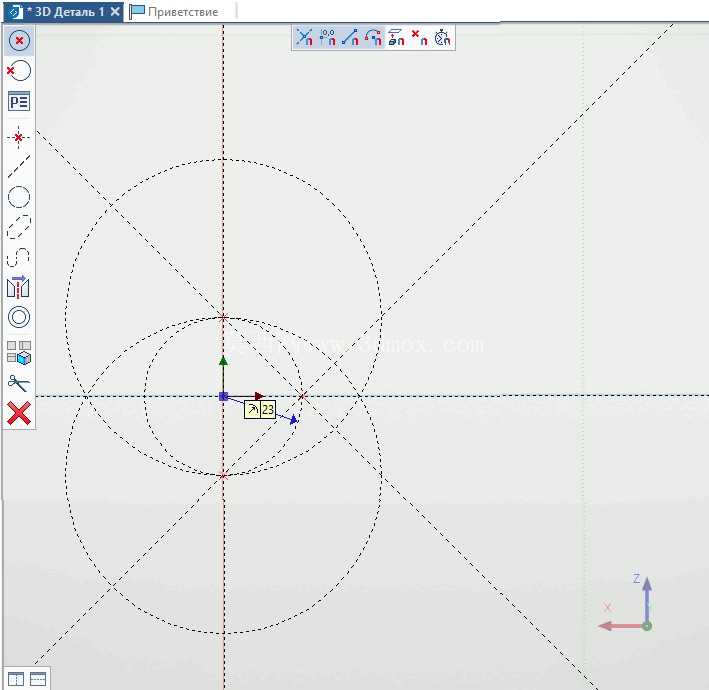

在建模过程中需要特别注意两个构件的形位公差：托盘的盘面平面度需要控制在0.05mm以内，凸沿与盘面的同轴度公差不超过0.08mm，避免球体在运动过程中出现偏心晃动；球体的圆度公差控制在0.02mm以内，保证接触摩擦力的均匀传递。运动仿真的求解步长需要设置为小于0.001s，才能精准捕捉球体姿态调整过程中的瞬态受力变化，避免出现求解不收敛导致的运动失真。

这类依靠摩擦实现行星运动的机构，相比齿轮传动、带传动等刚性传动方式，不需要在从动件上设置额外的连接结构，特别适合表面不允许有装夹痕迹的球形工件加工场景，同时结构组成简单，仅需要主动旋转托盘和从动球体两个核心构件，维护成本极低，仅需要定期清理盘面的杂物保证摩擦系数稳定即可长期运行。在教学演示场景中，这套装置也可以直观展示摩擦传动、力矩平衡、行星运动的相关物理原理，帮助学习者理解多自由度构件在复合受力下的运动规律。
