带滑动钢球的教学演示曲柄机构

这套曲柄滑动球结构，最初是为了给中职、高职的机械基础课程做具象化演示教具开发的，很多刚接触机械原理的学生，对着课本上的曲柄滑块运动线图很难建立空间认知，尤其是摩擦副之间的运动传递、行程死点位置这些抽象知识点，靠静态图示很难讲透，这套结构刚好能把旋转运动到直线往复运动的转换过程完整呈现出来。

从实际应用场景看，这类简化的曲柄滑动结构除了教学场景，还能在小型送料机构、轻载往复推送装置里找到同源设计逻辑，只是工业场景里会把滑动球替换成带保持架的直线轴承或者耐磨滑套，毕竟教学场景不需要考虑长期连续运转的磨损问题，重点是把运动关系裸露出来，让观察者能直接看到每个部件的运动轨迹。

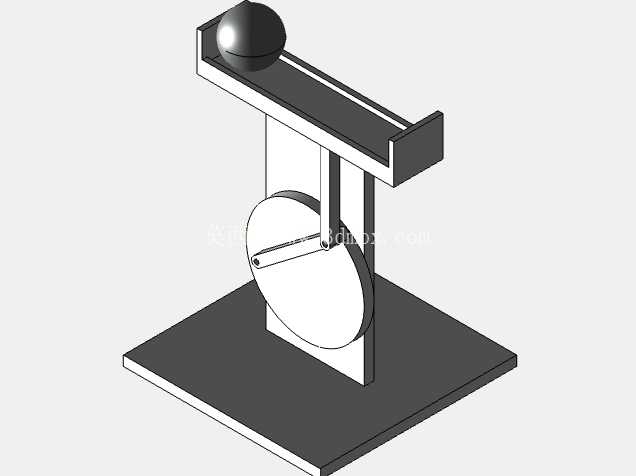

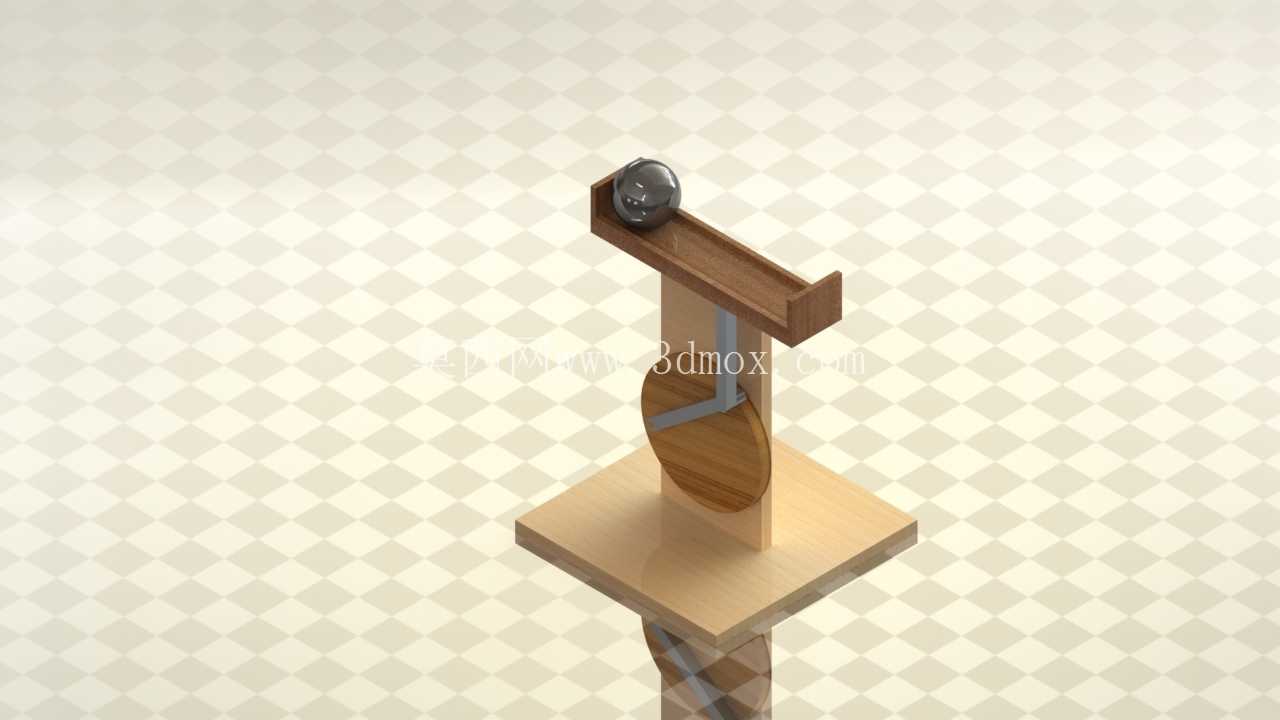

结构设计上，底部采用方形安装底板，四个角预留了沉头安装孔，适配常规的教学实验台T型槽安装间距，不需要额外做转接板就能直接固定，底板厚度做了加厚处理，避免曲柄高速转动时整个机构出现共振晃动。竖直支撑座采用L型折弯结构，和底板之间用两个内六角圆柱头螺钉锁紧，支撑座上端开了贯通的滑槽，滑槽的宽度和滑动球的直径做了小间隙配合，间隙控制在0.2mm左右，既保证滑动球能在槽内顺畅滚动，又不会出现卡滞或者径向窜动的问题。

曲柄部分的设计没有采用常规的曲柄销加连杆的结构，而是直接把滑槽集成在摆臂上，摆臂和下方的旋转轴采用过盈配合加顶丝固定，旋转轴穿过竖直支撑座的轴孔，轴孔里压入了铜套做滑动支撑，降低转动时的摩擦阻力，轴的下端可以连接手动摇柄或者小型减速电机，手动演示的时候摇柄转动半径做了50mm，刚好适合单手握持转动，不会因为力臂太短导致转动费力。滑动球采用标准的G10级轴承钢球，表面粗糙度达到Ra0.8，和滑槽接触的时候摩擦阻力极小，能直观展示滚动摩擦和滑动摩擦的差异，当曲柄转动时，摆臂带动滑槽做平面摆动，滑动球在滑槽内滚动的同时，沿着竖直方向做往复直线运动，整个运动过程没有多余的遮挡，观察者可以从任意角度看到运动传递的全过程。

设计的时候特意没有加外防护罩，就是为了让所有运动副都暴露在视线里，包括摆臂和支撑座之间的转动间隙、钢球和滑槽的接触位置，甚至可以在钢球表面涂上少量印泥，转动曲柄的时候就能在滑槽侧壁留下运动轨迹线，方便学生直接测绘行程参数。安装边界上，整个机构的总高度控制在180mm，底板边长120mm，摆臂的最大回转半径是70mm，转动时不会超出底板的投影范围，放在实验台上不会占用过多空间，多个机构并排摆放做对比实验的时候也不会出现运动干涉。

功能特性上，这套结构可以演示多个机械原理知识点：除了基础的旋转运动转往复运动，还能通过调整曲柄的初始安装角度，展示不同偏置距离下的往复行程变化，当偏置距离为0的时候就是对心曲柄结构，往复行程等于两倍曲柄长度，当调整顶丝改变曲柄的固定角度，就能得到偏置曲柄结构，此时往复行程会出现急回特性，学生可以手动转动摇柄，直观感受到工作行程和回程的速度差异。另外滑动球的设计也能演示高副接触的应力特点，和常规的滑块面接触不同，钢球和滑槽是线接触，接触应力更大，这也能解释为什么工业重载场景下不会用这种钢球滑槽结构，只会在轻载、演示场景下使用。

在建模过程中，所有配合面都按照实际加工公差做了参数化设置，比如轴和铜套的配合采用H7/g6间隙配合，钢球和滑槽的配合采用H8/f7间隙配合，底板的安装孔位置做了全约束，避免装配的时候出现过定义问题，每个零件的建模都保留了参数化特征，方便后续根据教学需求调整尺寸，比如需要加大演示行程的时候，只需要修改摆臂上滑槽的长度和曲柄的回转半径，不需要重新绘制整个结构。另外考虑到3D打印制作教具的需求，所有零件的壁厚都设置在2mm以上，没有小于1mm的薄壁结构，也没有倒扣需要支撑的结构，直接导出STL文件就能用FDM打印机制作，打印完成后只需要简单去除毛刺就能装配，不需要二次加工。

实际教学使用中，这套结构还能拓展出多个实验内容，比如在滑动球上方加装拉力传感器，就能测量不同转速下的往复运动摩擦力变化，或者在曲柄轴上加装角度编码器，就能对应绘制出滑动球的位移-角度曲线，和课本上的理论曲线做对比，让学生理解理论计算和实际结构之间的误差来源，比如配合间隙、摩擦阻力、零件形变这些因素对运动精度的影响。和市面上常见的封闭式曲柄滑块教具相比，这种裸露结构的优势就是能让学生看到每一个零件的运动状态，不会因为外壳遮挡导致认知偏差，很多学生之前学曲柄滑块的时候，一直以为滑块是被连杆推着做纯直线运动，看到这套结构里钢球同时在滑槽里滚动和上下滑动的时候，才能真正理解运动合成的概念。
