V5RC赛事竞技机器人结构设计方案

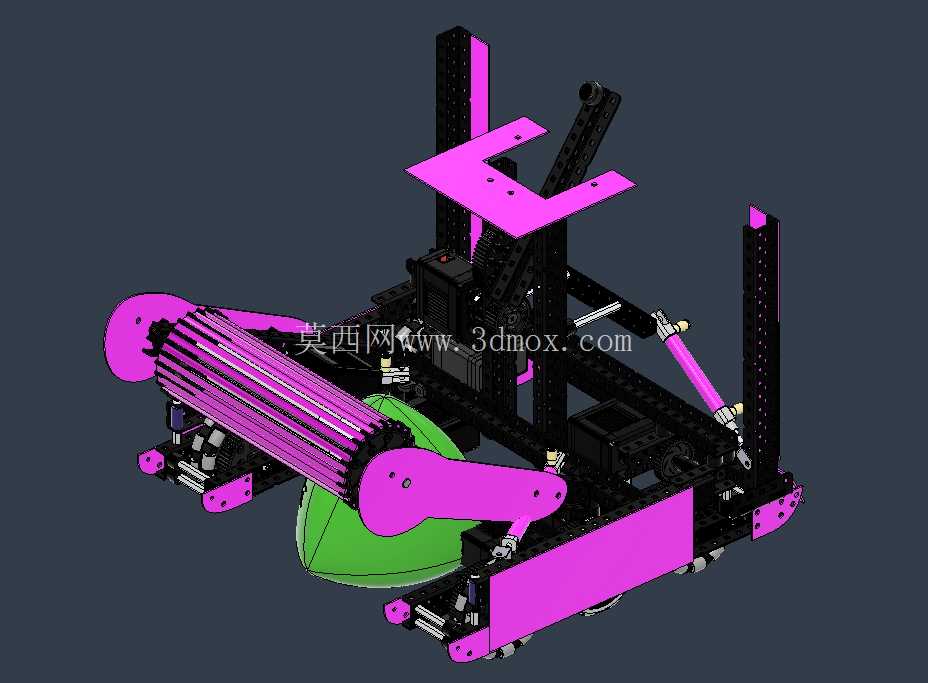

　　该竞技类机器人主要面向青少年机器人赛事对抗场景设计，整体采用模块化铝型材搭建框架，兼顾结构强度与快速拆装调整需求，可在赛事备赛阶段快速完成机构迭代与参数调试。底盘部分采用轮式移动布局，四周预留足够的传感器安装位与防撞缓冲结构安装边界，能够在赛事场地内完成快速启停、转向、横移等动作，适配场地内各类障碍规避与点位快速移动需求。上部执行机构采用双摆臂配合辊筒式拾取结构，摆臂铰接点位置经过多轮运动仿真校核，可在设定行程范围内完成目标物件的拾取、抬升与投放动作，辊筒表面采用柔性包覆设计，避免拾取过程中对目标物件造成损伤，同时保证足够的摩擦力完成物件的稳定夹持。

　　机架竖直方向设置多组安装孔位，可根据赛事任务需求快速调整上部执行机构的安装高度，适配不同高度的投放点位与拾取场景，侧部的斜向支撑结构采用型材角件连接，在不增加过多整机重量的前提下提升上部机构的抗扭刚度，避免高速移动过程中机构出现晃动影响动作精度。整机的电气元件安装区域集中布置在底盘中部的封闭舱位内，所有走线沿型材槽道内布置，避免运动过程中线缆与活动部件产生干涉，舱位预留足够的散热空间，保证长时间连续运行时电气元件的工作温度处于合理区间。从安装边界来看，整机外轮廓尺寸严格适配赛事规则的尺寸限制要求，所有活动部件在全行程运动过程中不会超出规则限定的边界范围，无需额外增加伸缩折叠机构即可满足入场检录要求。

　　设计过程中针对各运动副的受力情况做了针对性的强度校核，摆臂与辊筒连接的转轴部位采用带座轴承支撑，降低转动过程中的摩擦阻力，同时承受拾取物件时的径向载荷，底盘驱动轮的安装座采用可调张紧结构，可根据场地地面的摩擦系数调整皮带张紧力，保证不同场地条件下的动力传输效率。上部的安装平板预留多组标准孔位，可根据不同赛季的任务需求快速加装附加执行机构，比如弹射组件、升降挂接组件等，无需对主框架进行大规模修改即可完成功能拓展。各活动关节的限位结构采用硬限位与软限位结合的方式，硬限位采用聚氨酯缓冲块布置在行程极限位置，避免机构超行程运行造成结构损坏，软限位通过传感器检测位置信号，在接近极限位置时提前减速，保证动作运行的平顺性。

　　整机重量分布经过重心校核，底盘下部布置电池等较重部件，降低整机重心高度，避免快速转向、急停过程中出现侧翻风险，上部机构尽量采用镂空设计，在保证结构强度的前提下降低上部重量，进一步提升整机的运行稳定性。
