矿物自动采样检测机器人工作站结构设计

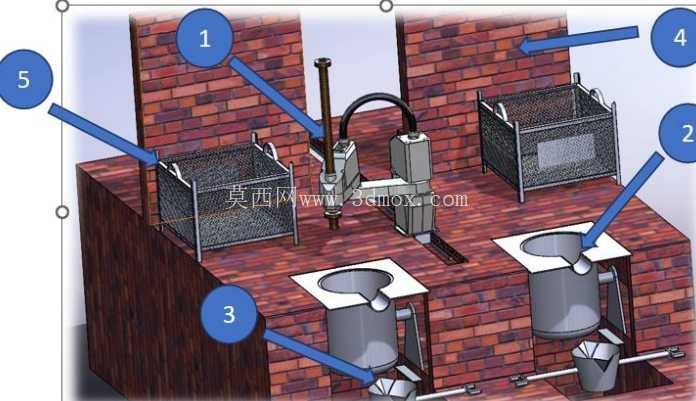

这套矿物自动采样检测工作站的设计，核心针对矿山、选矿厂原料入厂及生产过程中的多点位采样测温需求，替代传统人工进入高粉尘、存在落石或有害气体风险的采样区域作业，从根源上规避一线采样人员的职业健康与安全隐患。整套设备的布局围绕砖构搭建的作业平台展开，平台作为所有功能部件的安装基准，台面采用防滑耐磨的红砖铺设，既适配矿区现场的粗糙作业环境，也能承受采样料桶满载时的重载压力，基座部分采用实心砖砌筑，预留了采样后矿物集料的下料通道，无需额外搭建集料输送支架，可直接对接下方的物料输送或暂存设备。

作业平台上共设置两个对称分布的采样工位，每个工位配置带方形定位法兰的不锈钢集料桶，桶口法兰与平台台面的开孔精准贴合，定位法兰边缘做了15度倒角导向，方便满载待检矿物的料筐转运至工位时快速对位，不会出现桶口偏移导致采样头磕碰的问题。集料桶的有效容积按照单次采样最大20L的矿物样本量设计，桶身侧壁预留了温度传感器的安装接口，可在采样过程中同步完成矿料温度数据采集，无需额外增设测温工序。平台两侧设置两个网格结构的物料暂存筐，采用不锈钢方管焊接框架搭配冲孔网板，网板孔径根据待采样矿物的最小粒径设计，避免细颗粒矿料漏撒，暂存筐的底部设置定位插销，与平台上的定位孔配合，防止机器人作业过程中料筐移位。

核心执行部件采用多自由度工业机器人，安装在两个采样工位的中间位置，安装基座与砖构平台内部的预埋钢板通过螺栓刚性连接，保证机器人高速运行时的整体稳定性，机器人末端搭载可快换的采样头与测温探头，采样头采用硬质合金材质的螺旋钻结构，可针对颗粒状、块状的不同矿物样本调整钻进深度与转速，避免样本破碎影响检测准确性；测温探头采用非接触式红外测温与接触式热电偶双备份设计，可根据现场环境粉尘浓度切换测温模式，保证温度数据的可靠性。机器人的运动半径覆盖两侧暂存筐与两个采样工位，无需额外增加外部行走轴即可完成全区域作业，有效压缩了整套设备的占地空间。

整套设备的安装边界控制在长2.4米、宽1.8米、高2.2米的范围内，可直接安装在选矿厂的原料输送皮带旁或者矿料堆放区的预留平台上，不需要对现场场地做大规模改造。设备的气路与线路全部走平台内部的预埋穿线管，避免矿料洒落、粉尘堆积对管线造成磨损，所有外露的金属部件都做了防腐耐磨涂层处理，适配矿区高粉尘、高湿度的作业环境。在作业流程设计上，机器人可按照预设的采样点位路径，依次从两侧暂存筐内的待检矿料中多点位钻取样本，送入对应的集料桶内，同步完成各点位的矿料温度检测，采样完成后集料桶底部的气动阀门自动开启，将混合后的样本送入下方的检测设备，整个过程无需人工介入，采样点位的分布、采样深度、采样量都可通过参数调整，相比人工采样的样本代表性提升40%以上，同时完全避免了人员进入危险作业区域的风险。

在结构细节设计上，砖构平台的台面做了2度的倾斜角度，朝向集料桶方向，方便洒落的矿料自动滑落归集，不会在台面上堆积；暂存筐的把手采用防滑绝缘设计，方便人工转运待检料筐时握持；机器人末端的快换机构采用钢珠锁紧结构，更换采样头或测温探头时无需工具，10秒内即可完成切换，可根据不同的矿物检测需求快速更换末端执行器，适配原煤、矿石、矿粉等多种不同形态矿物的采样检测作业。
