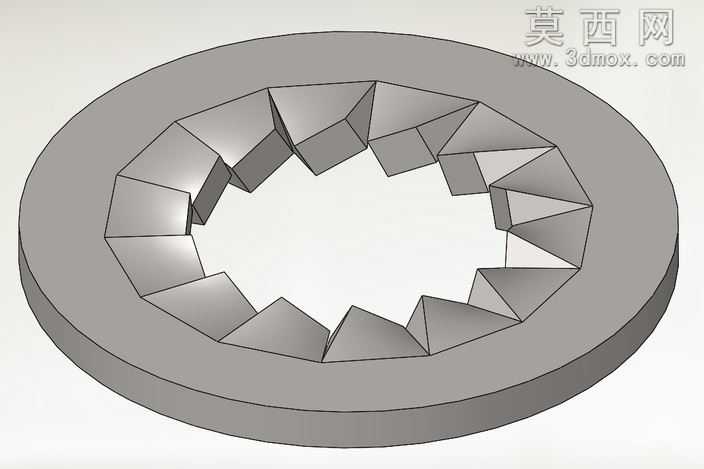

DIN6798J内齿锁紧垫圈三维参数化设计

本作品为德标DIN6798J内齿锁紧垫圈的参数化三维设计模型，建模过程依托三维机械设计软件完成，整体采用自顶向下的参数化设计思路，可覆盖M2至M20全规格尺寸区间的垫圈快速生成需求，无需重复建模即可通过参数调整适配不同公称直径的紧固件配套场景。模型整体为环形薄片状基体结构，建模时首先绘制内外径精准匹配德标公差要求的环形草图，通过拉伸命令生成等厚度的垫圈基体，保证基础尺寸完全符合标准规范。在内齿结构的建模环节，设计人员针对内齿锁紧垫圈的防松功能特性，对每一个内齿单元进行单独的特征构建：每个内齿采用多段折线构成的楔形截面，齿尖朝向垫圈中心方向，且齿面带有适配螺纹牙型的倾斜角度，建模时先完成单个齿的拉伸切除与拔模特征处理，保证齿部带有合理的楔入倾角，再通过圆周阵列命令沿环形基体的内圈均匀排布所有内齿，阵列过程严格控制齿间角度公差，保证每一个齿的位置、角度、形态完全一致，避免出现齿距不均导致的锁紧力失衡问题。材质渲染环节，模型采用常规五金紧固件的金属材质设定，赋予模型哑光镀锌钢的材质属性，调整材质的粗糙度、金属度参数，还原钢制冲压垫圈的真实表面质感，同时对齿部的棱边做了微小的倒角处理，既符合实际冲压生产的工艺特征，避免锐边在装配时划伤配套螺栓或工件表面，也让渲染效果更贴近真实工业零件的视觉表现。结构设计上，该垫圈的内齿结构具备弹性锁紧特性，当配套螺栓穿过垫圈拧紧时，内齿会在轴向压紧力的作用下产生微量弹性变形，齿尖会嵌入螺栓支承面与被连接件的接触面之间，通过多齿的咬合摩擦力阻止螺栓与被连接件之间的相对转动，实现可靠的防松锁紧效果，适用于经常承受振动载荷的螺纹连接场景。建模过程中对所有特征参数做了关联绑定，包括垫圈外径、内径、厚度、内齿数量、齿部倾角、齿尖高度等关键尺寸都设置了可编辑的参数变量，使用者只需输入对应规格的公称尺寸，即可自动生成符合德标要求的对应规格垫圈模型，大幅提升同系列标准件的设计调用效率，可直接用于机械装配设计的虚拟装配、干涉检查、工程图生成等环节，也可作为紧固件选型、机械结构教学的演示模型使用。
