Airpatrol控制器外壳结构设计方案

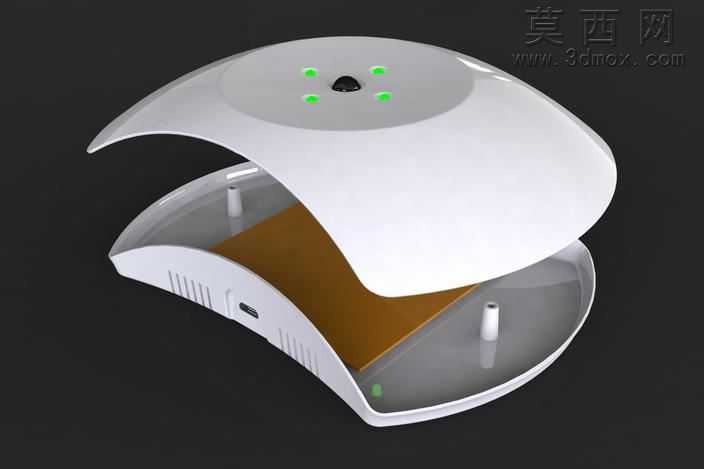

本作品为Airpatrol控制器的外壳三维设计方案，建模阶段依托参数化建模逻辑完成整体形态构建，首先基于人体工学握持需求确定整体弧面轮廓，外壳采用单侧大弧度曲面设计，贴合手持使用时的手掌贴合度，整体外轮廓尺寸严格遵循153x105x28毫米的设计约束，保证内部元器件的安装空间冗余。建模过程中优先拆分上下壳体的装配结构，在壳体侧边预留卡扣与螺丝安装位，仅通过两颗螺丝即可实现上下壳体的锁紧与拆分，无需额外复杂连接件，既降低装配复杂度，也方便后期主板的插入、检修与更换，螺丝孔位周边做加厚凸台处理，避免反复拆装导致的柱位断裂问题。正面功能区域做下沉式环形布局，中心预留主传感器安装孔位，四周均匀分布四个状态指示灯的透光孔位，孔位边缘做微小倒角处理，避免注塑生产时出现毛边瑕疵，同时保证指示灯光线透出的均匀度。外壳表面采用高光免喷涂材质设定，渲染阶段调整材质的反射粗糙度参数，模拟亮面ABS塑料的质感，在曲面转折处做自然的高光过渡，还原真实塑料壳体的光影表现，同时在壳体侧边预留功能按键的安装缺口，缺口边缘做0.3毫米的止口设计，保证按键装配后的缝隙均匀度。整体设计遵循易制造、易装配的原则，所有壳体壁厚保持均匀2毫米设定，避免注塑过程中出现缩水印痕，内部加强筋的排布兼顾结构强度与材料节省，筋位厚度控制在壁厚的0.6倍，防止表面出现缩痕，同时在主板安装位置预留定位柱，方便主板装配时快速定位，无需额外治具辅助。渲染输出阶段采用深色哑光背景突出壳体本身的曲面形态，通过三点布光方案凸显高光面的流畅弧度，同时还原指示灯点亮时的绿光漫射效果，直观呈现产品最终的视觉表现，整体结构在满足功能需求的前提下，兼顾外观的流畅美感与生产制造的可行性，适配小批量注塑生产的工艺要求。
