Wacom影拓4数位笔精细三维建模作品

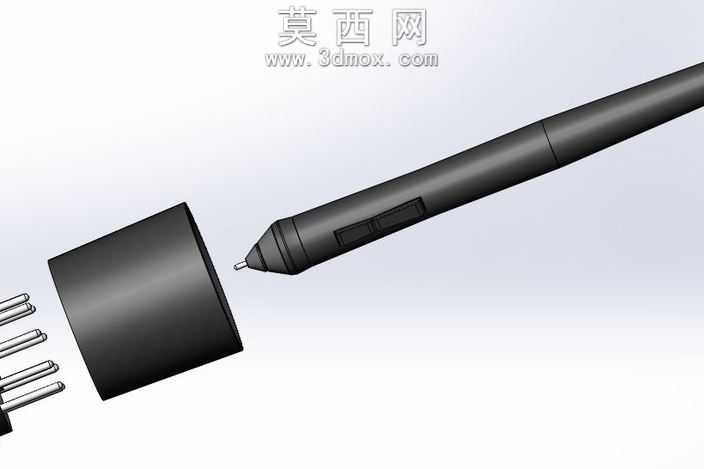

本次三维建模作品以Wacom Intuos4数位笔为原型进行1:1复刻制作，建模阶段首先通过参考实物的多视角实拍素材，梳理数位笔的整体比例与各部件结构关系，在SolidWorks软件中采用自顶向下的建模思路，先搭建整体轮廓的基准面与基准轴，确保笔身修长圆柱形态的同轴度精度。笔身主体部分采用旋转凸台特征生成基础柱体，针对笔身表面的细微防滑纹理区域，通过包覆特征结合等距曲面命令实现纹理的精准贴合，避免纹理出现拉伸变形问题。笔尖部分单独拆分建模，区分出可替换笔芯的锥状结构与笔尖基座的衔接卡位，还原真实数位笔笔尖可更换的结构特性；笔尾端的功能按键区域，通过拉伸切除与圆角特征组合，还原按键的凹陷弧度与周边的过渡曲面，保证按键区域与笔身主体的曲面连续性，无生硬的拼接棱角。笔座部分采用分层建模思路，先构建底座的圆柱主体，再对底座上部的笔插卡位进行拉伸切除，预留出适配笔身直径的插孔，底座下部的插针结构通过线性阵列特征完成多根插针的均匀排布，同时对插针根部添加小圆角处理，还原金属插针与塑料底座衔接处的真实工艺细节。材质与渲染阶段，笔身主体采用哑光黑色硬质塑料材质，调整材质的粗糙度参数至0.7左右，模拟类肤涂层的微磨砂质感，避免高反光带来的塑料廉价感；笔尖笔芯部分采用高硬度光滑塑料材质，适当降低粗糙度并添加微弱的高光反射，模拟笔尖顺滑的接触质感；金属插针部分采用抛光金属材质，调高金属度参数至0.9，添加轻微的环境反射效果，还原金属插针的冷硬质感；底座部分同样采用哑光黑塑料材质，与笔身材质形成视觉统一。渲染场景搭建采用浅灰色渐变背景，搭配柔和的三点布光，主光源从侧上方45度角照射，勾勒笔身的修长轮廓，辅光源补充暗部细节避免出现死黑区域，背光源添加微弱的轮廓光，分离笔身与背景提升画面层次感，最终渲染效果完整还原Wacom Intuos4数位笔的外观形态与材质质感，结构拆分清晰，可用于数码配件展示、产品结构参考等场景。
