铝制压缩式高音驱动头结构设计

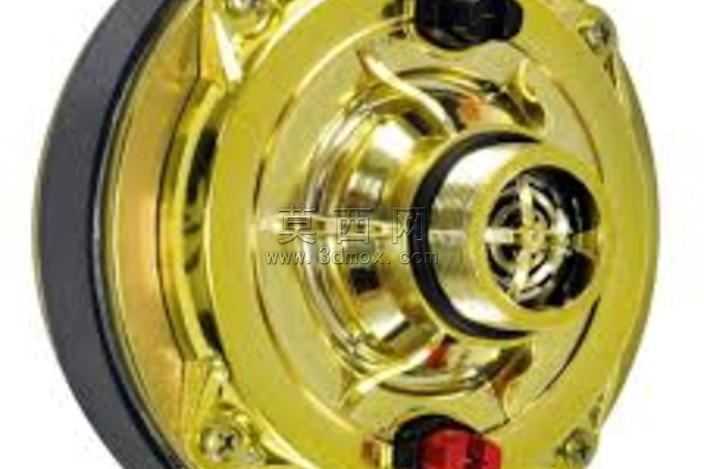

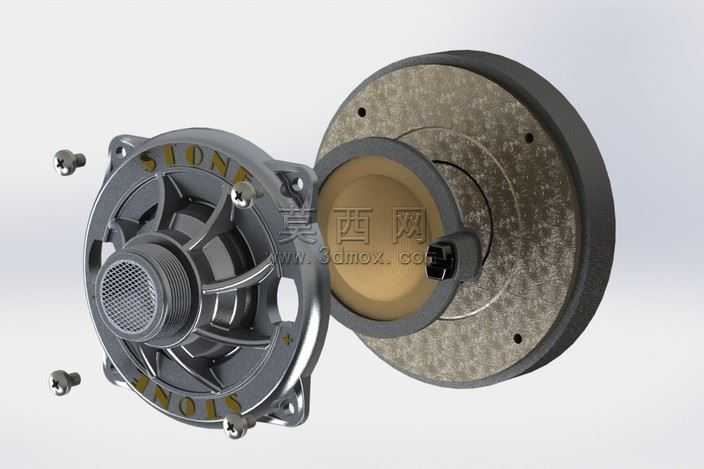

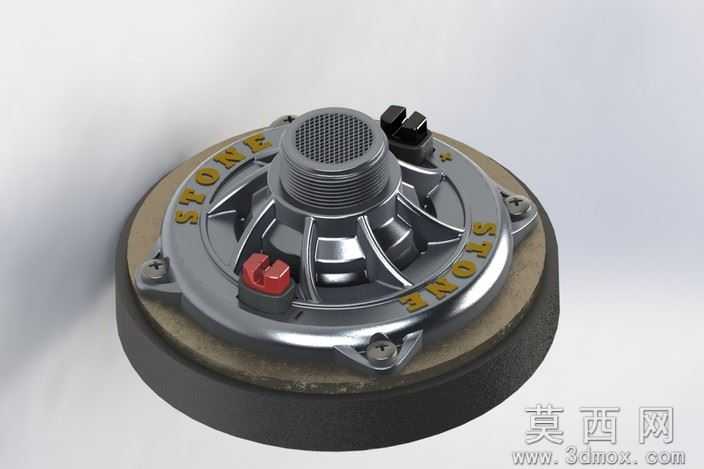

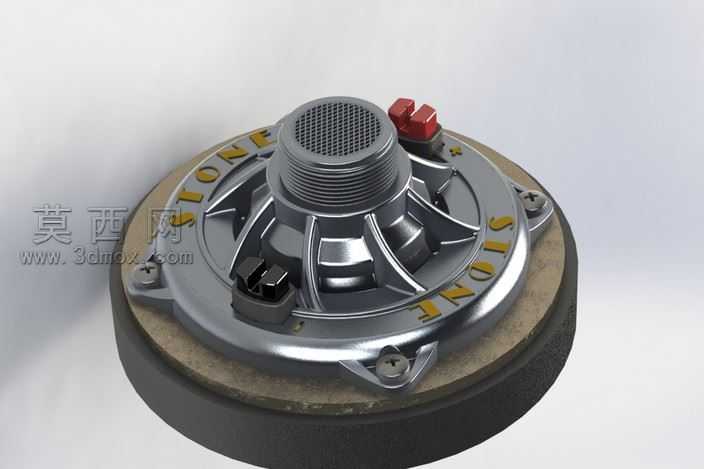

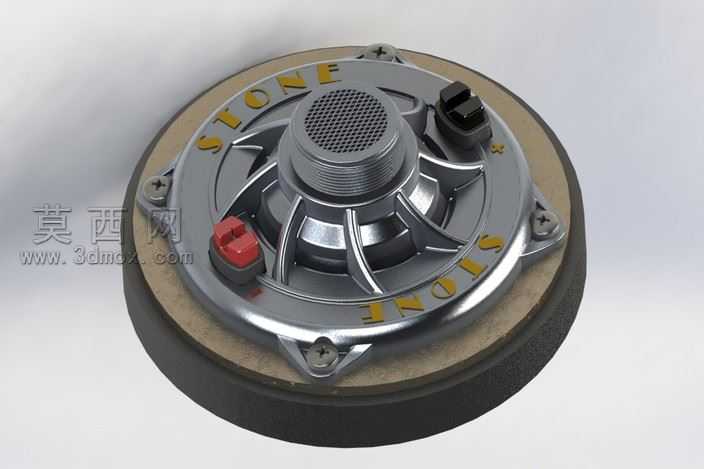

本作品为铝制压缩式高音驱动头的三维建模设计，采用SolidWorks完成全参数化建模，完整还原了驱动头的装配结构与外观细节。建模过程中首先对驱动头的核心结构进行拆解，分为铝制压铸外壳、相位塞组件、接线端子、磁路基座、固定螺丝五大模块，各零件均按照实际生产的尺寸公差进行参数约束，确保装配时无干涉问题。外观渲染阶段，针对铝制外壳采用了金属磨砂材质，还原压铸铝件的哑光金属质感，对表面的品牌标识做了浮雕贴图处理，还原字符的凹凸触感；接线端子分别设置红黑绝缘塑料材质与金属接线柱材质，区分正负极结构；磁路基座的黑色阻尼层采用哑光橡胶材质，还原其减震密封的材质特性。结构设计上，外壳采用辐射状加强筋结构，在减轻整体重量的同时提升壳体的结构强度，避免大音量工作下产生谐振；相位塞采用蜂窝式出声孔设计，建模时对孔位做了阵列排布，保证出声的均匀性；外壳边缘均匀分布六处螺丝固定位，采用沉头孔设计，保证装配后螺丝端面与壳体齐平，无凸起毛刺。设计思路围绕专业音频驱动头的实际使用需求展开，铝制壳体的设计兼顾了散热性能与轻量化需求，压缩式的腔体结构能够提升高频响应的灵敏度，接线端子采用外露式快接设计，方便现场安装接线。建模过程中对各配合面做了公差预留，壳体与磁路基座的配合位设置了定位止口，保证装配同轴度，避免磁路偏心影响音质表现。渲染阶段采用工作室柔光环境，多角度展示驱动头的外观细节与结构特征，各零件的材质区分清晰，能够直观呈现产品的实际外观效果，可用于产品结构验证、生产开模参考以及产品展示演示使用。
