莱斯保罗款电吉他结构三维设计

本次呈现的电吉他结构三维设计，围绕经典莱斯保罗琴型的实体结构展开，建模过程中优先还原了演奏场景下的部件配合逻辑，而非单纯复刻外观。从实际使用场景来看，这类实心电吉他多用于电声乐队现场演出、录音室音频录制场景，结构设计需要兼顾持琴配重平衡、部件操作手感、拾音信号稳定三个核心维度，建模时对每个部件的安装边界都做了贴合实际装配的约束设置。

先从琴身主体的结构设计说起，琴身采用的是经典单缺角轮廓，建模时预留了拾音器安装槽、琴桥固定孔位、控制旋钮沉孔、摇把安装通道这些结构，所有孔位的同轴度、沉孔深度都参考了量产电吉他的装配公差，避免出现部件安装干涉的问题。琴身的曲面弧度做了分段处理，手臂倚靠的上沿做了15度的倒角过渡，长时间持琴演奏不会硌臂，背部的腔体轮廓贴合人体腰腹曲线，站姿演奏时的配重重心落在背带钉连线的中点位置，不会出现琴头下坠或者琴身尾部上翘的问题。

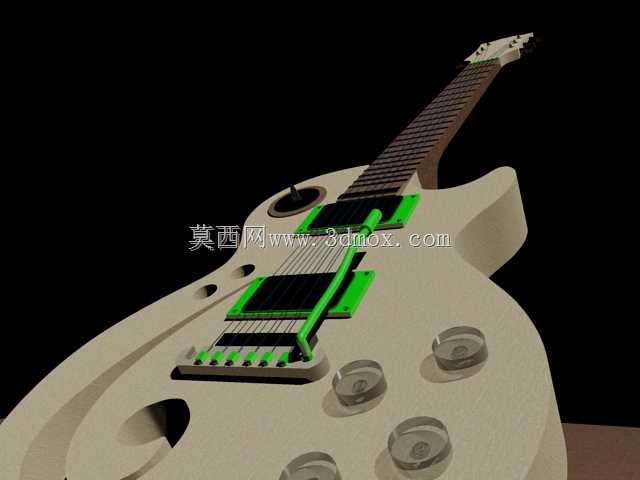

拾音器部分采用双线圈拾音器配置，前后两个拾音器都设计了独立的绿色安装边框，边框上的固定螺丝孔位与琴身拾音器槽的预埋螺母位置一一对应，拾音器磁柱的高度差做了精准设置，对应每根琴弦的弦距位置，保证每根琴弦的拾音输出增益均衡，不会出现某根琴弦音量偏弱的问题。拾音器的安装高度预留了3mm的调节余量，实际装配时可以根据演奏者的输出功率需求调整拾音器与琴弦的间距，适配不同风格的演奏音色需求。

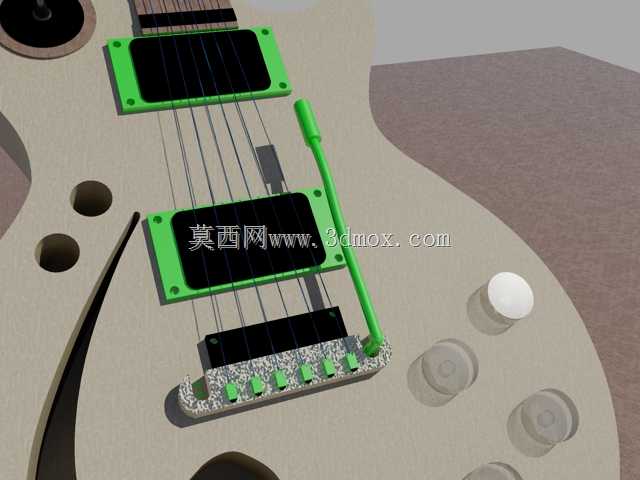

琴桥与颤音系统的设计是这个模型的重点，带whammy摇把的颤音系统，摇把的安装角度设置为与琴身平面呈28度夹角，刚好在右手拨弦的可控范围内，演奏时可以轻松操控摇把做出音高起伏的效果。琴桥的弦鞍采用独立可调结构，每个弦鞍对应一根琴弦，可以单独调整单根琴弦的有效弦长与高度，保证八度音准的精准度，弦鞍上的琴弦固定槽深度设置为0.8mm，刚好卡住琴弦不会出现跑弦移位的问题，同时不会因为槽深过大导致琴弦卡滞影响颤音系统的回弹复位。颤音系统的转轴部分做了间隙配合的约束设置，模拟实际产品中转轴的转动阻尼，摇把下压或者上提时，整个琴桥的转动行程控制在正负8度范围内，对应的音高变化范围可以满足常规的颤音演奏需求，不会出现行程过大导致琴弦脱落的问题。

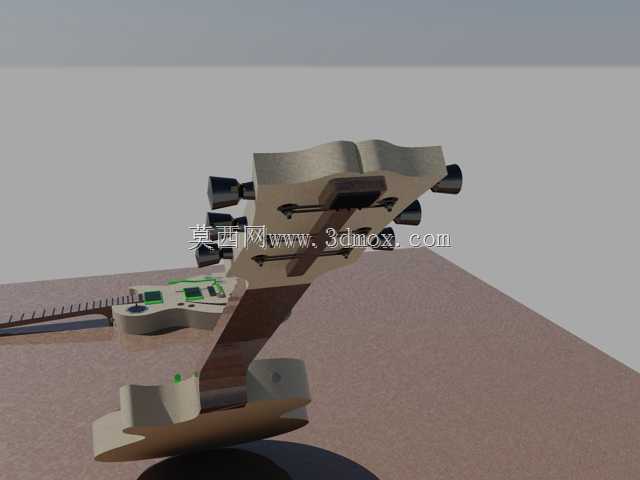

琴颈与琴身的连接采用插接式结构，建模时预留了14度的琴颈仰角，这个角度是经过多版调整确定的，既可以保证琴弦在指板上的按弦手感，又能让琴桥的高度维持在合理区间，不会因为琴桥过高影响演奏手感。指板上的品丝位置按照十二平均律的有效弦长比例精准排布，每个品丝的高度设置为1.2mm，品丝两端做了圆弧倒角处理，避免演奏时划手。琴头位置的弦钮采用一排式布局，每个弦钮的转轴位置与琴弦的穿弦孔对齐，琴弦从弦钮到琴桥的走向保持直线，不会出现侧向弯折影响琴弦的振动传导。

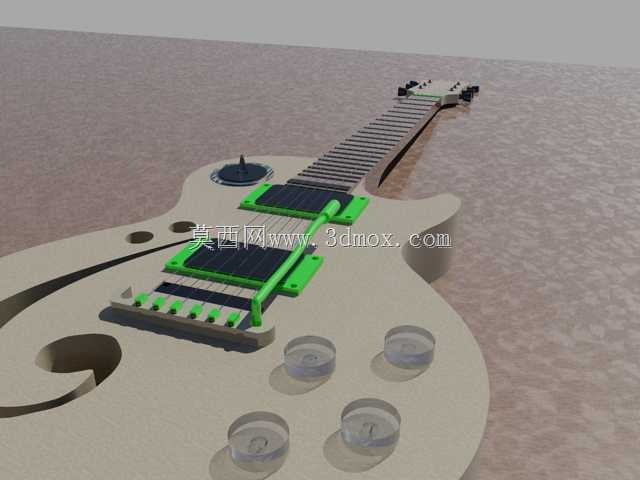

控制部件部分，琴身下部设置了三个控制旋钮，分别对应两个音量旋钮与一个音色旋钮，旋钮的安装位置刚好在右手小臂自然下垂的可控范围内，演奏时不用大幅度移动手臂就可以调整参数。旋钮的滚花边缘做了防滑纹理设计，模拟实际产品的阻尼手感，旋钮下方的电位器安装腔预留了足够的走线空间，方便内部电路的布置与焊接。输出接口设置在琴身侧边的位置，接口的沉孔深度刚好匹配标准6.35mm音频插头，插装后不会出现插头外露过长容易磕碰的问题。

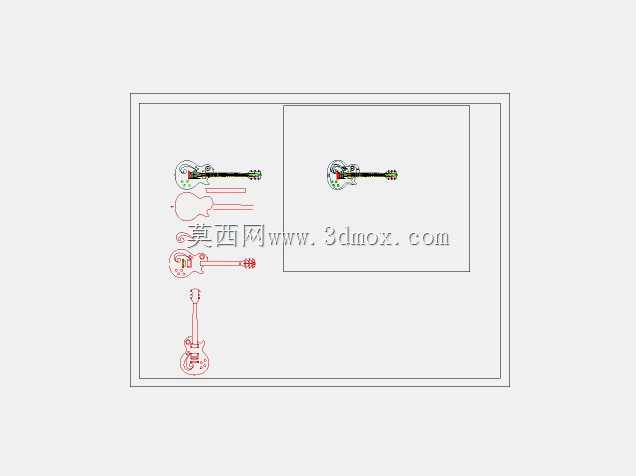

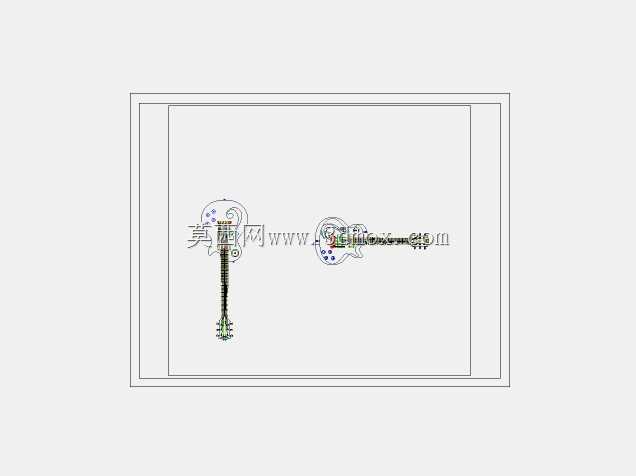

建模过程中对所有部件的装配关系都做了干涉检查，比如摇把在最大转动行程下不会与琴身表面、拾音器边框发生磕碰，旋钮转动时不会与周围的琴身曲面产生摩擦，琴弦在最大颤音行程下不会从琴桥弦鞍或者琴枕槽中脱出。所有部件的外形尺寸都参考了量产同型号电吉他的实际参数，琴身总长度、琴颈有效弦长、品丝间距、部件安装孔位的尺寸都可以直接用于生产开模的参考，不需要再做二次尺寸调整。从结构设计的角度来说，这个模型没有做多余的装饰性结构，所有的曲面、孔位、凸起结构都是服务于实际演奏功能与装配需求，每个部件的设计都有对应的实际使用场景支撑，没有为了视觉效果添加无意义的结构。
