卧式暗装空调系统风机盘管结构设计

在商用楼宇、小型办公空间、住宅集中空调系统的末端配置中，风机盘管是承担室内热湿负荷处理的核心执行部件，本次呈现的卧式暗装型风机盘管结构，完全适配吊顶内隐蔽安装的常规工程场景，可匹配两管制或四管制水系统的接入需求，承担室内循环空气的冷却、加热、过滤与输送功能，无需设置大风道即可实现独立区域的温湿度调控，在酒店客房、小型会议室、独立办公隔间等场景中应用占比极高。

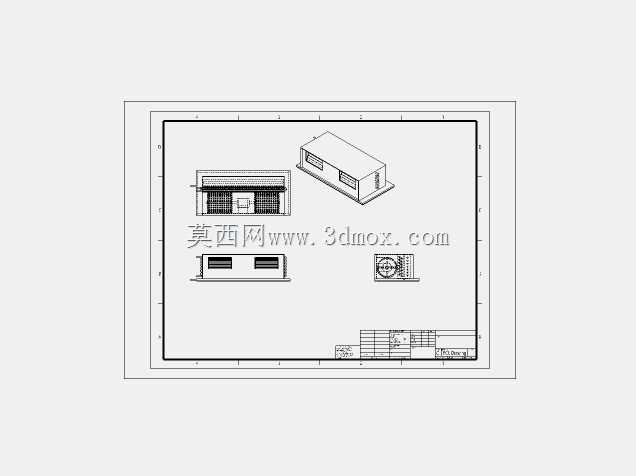

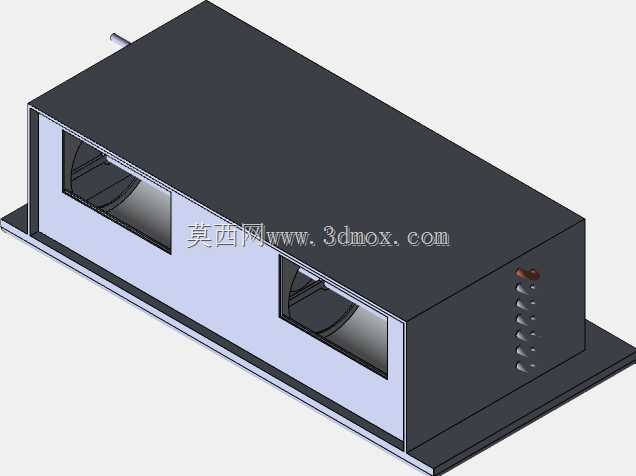

从结构设计逻辑来看，该模型采用卧式薄型箱体布局，整体外轮廓做了直角收边处理，底部设置通长安装法兰边，法兰边上预留的安装孔位完全匹配常规吊顶内吊装的膨胀螺栓固定间距，安装时无需额外加工转接支架，可直接通过吊杆固定在建筑顶板下方，箱体整体厚度控制在常规吊顶预留的安装空间范围内，不会出现与吊顶龙骨、消防管线、强弱电桥架干涉的问题。箱体侧面预留的水管接口位置做了内凹处理，安装时水管接头可完全藏入箱体投影范围内，不会额外占用横向安装空间，侧面的冷凝水接水盘做了一体化坡度设计，排水口设置在接水盘最低点位，可完全避免运行过程中冷凝水积存溢出的问题，接水盘边缘做了翻边结构，与箱体下沿密封贴合，杜绝漏风漏冷的隐患。

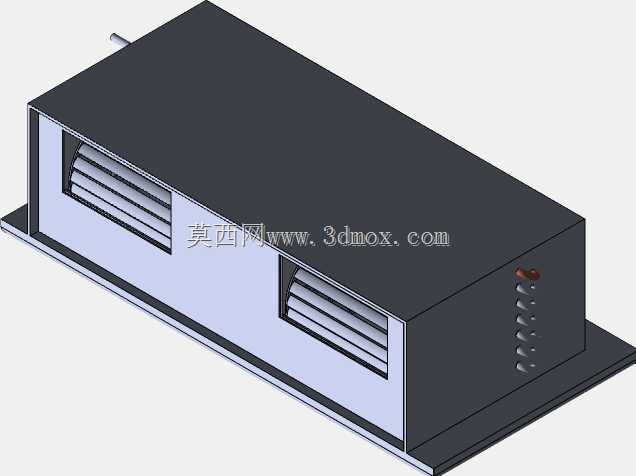

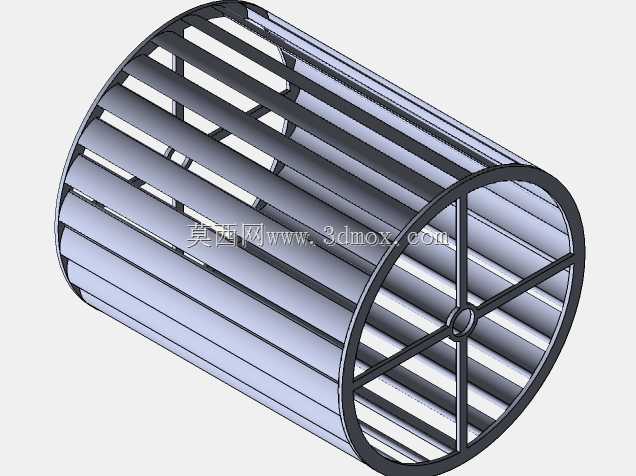

功能结构上，箱体正面预留的两个送风格栅为可调角度结构，可根据室内气流组织需求调整送风角度，避免冷风直吹人员活动区域，格栅的叶片间距经过优化，既保证送风阻力处于合理区间，也能避免大尺寸杂物被吸入机组内部。箱体内部预留了风机安装腔、表冷器安装位与空气过滤段的安装空间，表冷器安装位的倾斜角度完全匹配冷凝水顺流下落至接水盘的路径，不会出现冷凝水被气流带至送风段的吹水问题。风机安装位的减震垫安装座做了凸台设计，可直接固定常规的前倾式离心风机组件，运行时的震动不会直接传递到箱体外壳，降低运行过程中的结构传声。箱体侧面的盘管接口位置预留了足够的操作空间，安装时可在不拆卸箱体主体的情况下完成水管接头的连接与保温作业，后期检修更换阀门也无需拆解整个机组。

建模过程中，所有钣金件的折弯半径、板材厚度均按照实际量产的钣金加工工艺设定，箱体的拼接缝隙控制在常规钣金加工的公差范围内，各个安装孔位的同轴度、位置度都符合实际装配要求，没有出现工艺无法实现的倒扣、无壁厚结构。箱体顶部的走线槽预留位与电机接线孔做了翻边防护处理，避免穿线时划伤线缆绝缘层，所有可拆卸的检修面板都设置了快拆固定结构，后期更换过滤器、检修风机时无需完全拆卸机组，仅需打开对应位置的检修盖板即可完成操作。

从安装边界来看，该机组的横向、纵向尺寸均适配常规的吊顶模块尺寸，安装时周边预留的检修空间仅需满足水管阀门操作、过滤器更换的最小距离即可，不需要额外预留过大的操作空间，对于层高有限、吊顶内管线排布密集的改造项目适配性极强。机组的回风侧预留了回风箱的连接法兰，可根据项目需求选择后回风或者下回风的安装方式，不需要额外修改箱体主体结构，法兰边的螺栓孔位与市面上常规的回风箱、回风百叶尺寸完全匹配，可直接对接标准配件，减少现场加工的工作量。

在实际工程选型中，该结构的风机盘管可根据不同的冷量需求匹配不同排数的表冷器与不同风量的风机组件，箱体主体结构无需做大幅修改，仅需调整内部组件的安装位置即可覆盖常规的冷量区间，这种通用化的箱体设计可大幅降低钣金开模的成本，也能减少安装施工过程中的配件种类，降低施工出错的概率。建模时对所有的安装配合面都做了公差预留，比如表冷器与箱体卡槽的配合间隙、风机与安装座的固定孔位间隙，都完全符合实际装配的公差要求，不会出现虚拟装配中干涉、实际安装无法装入的问题。
