油漆生产工段工艺装置平台三维设计

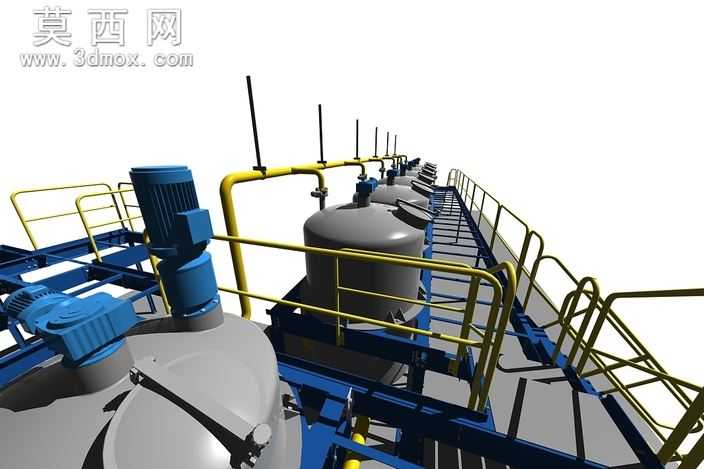

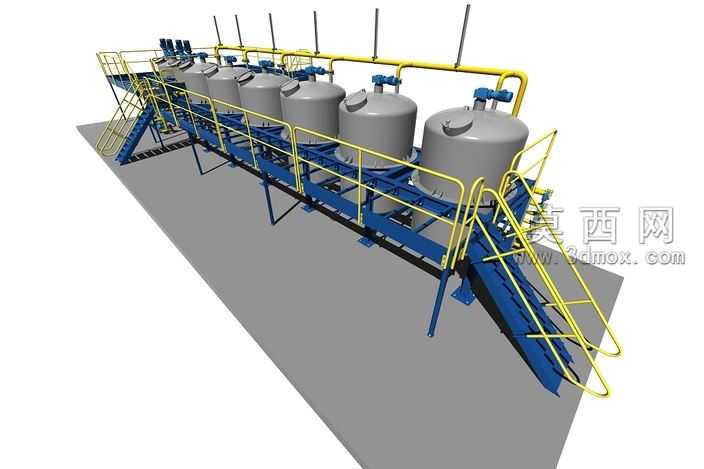

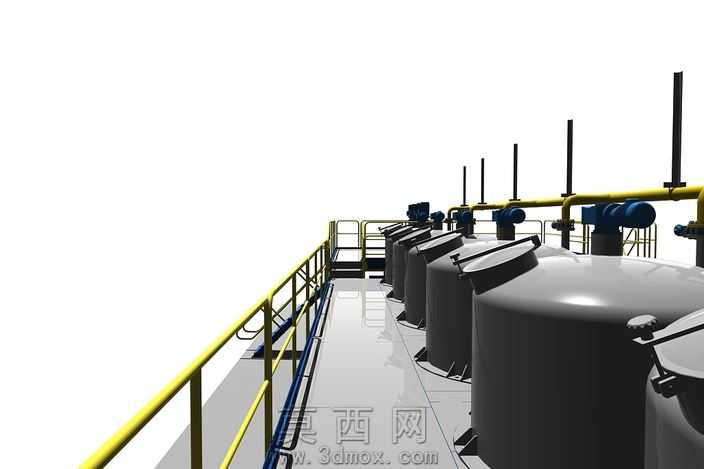

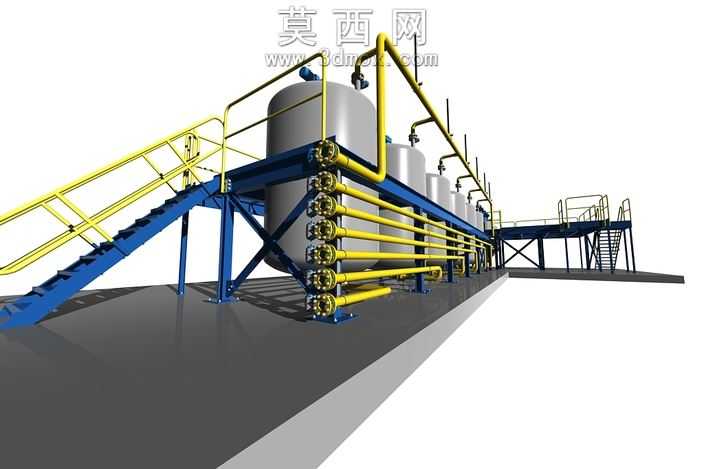

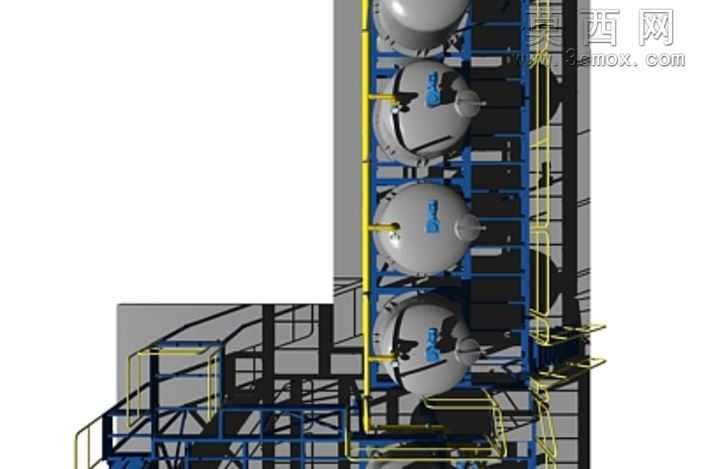

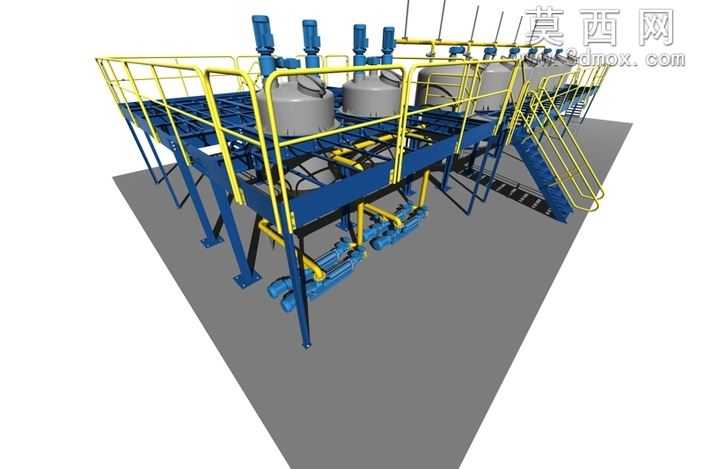

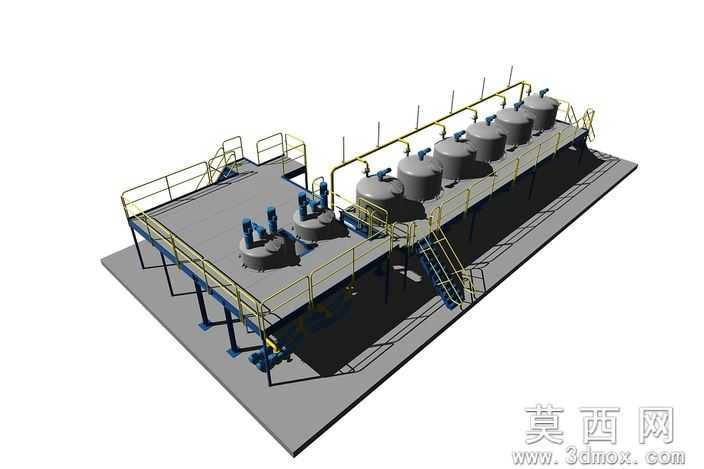

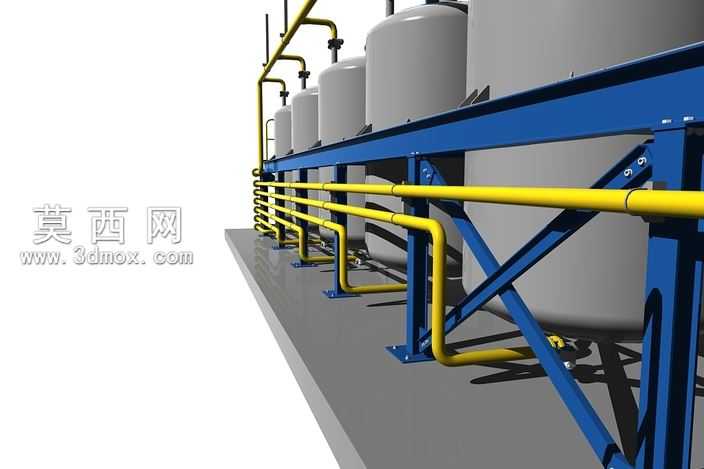

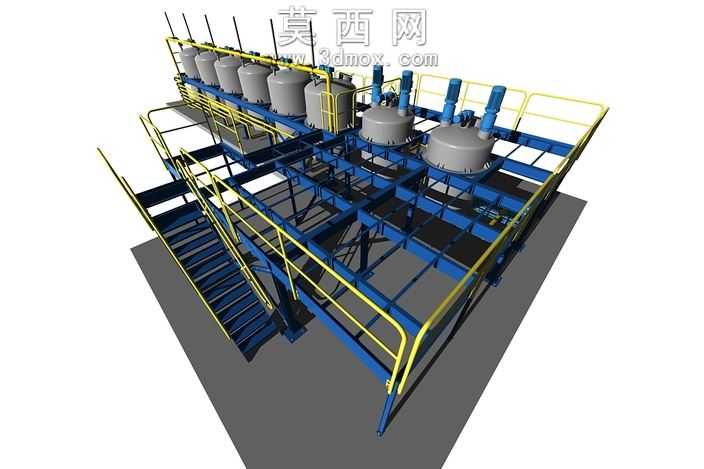

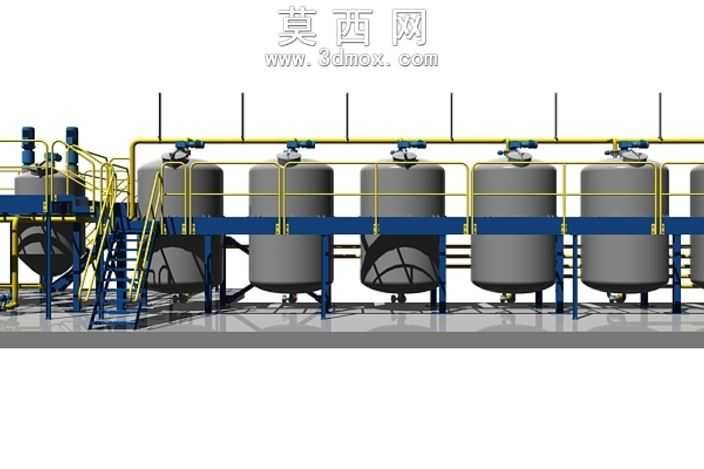

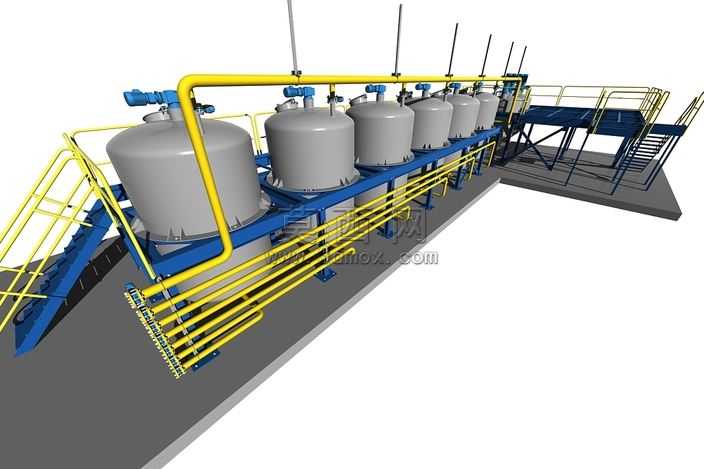

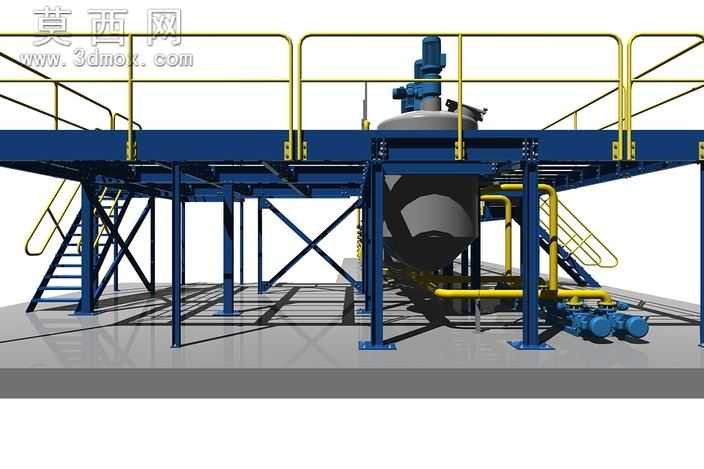

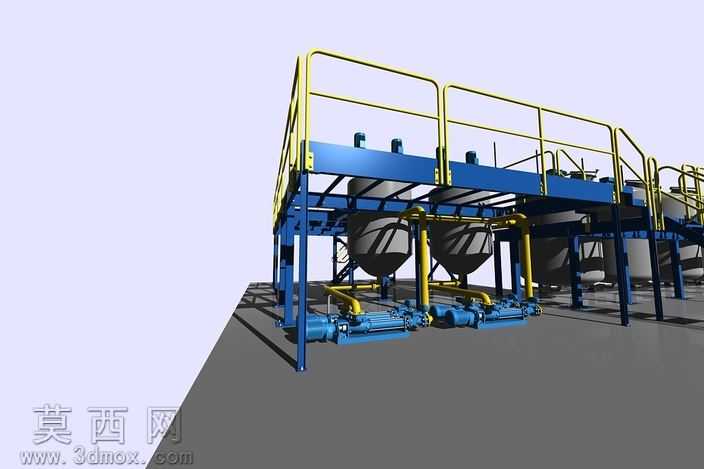

本模型为油漆生产工段的工艺装置平台三维设计成果，采用三维参数化建模方式完成全场景搭建，完整还原了油漆生产前段配料、反应工序的核心装置布局。建模过程中首先依据化工生产平台的安全设计规范，搭建双层钢结构操作平台主体：平台主框架采用标准型钢构件搭建，铺设定制防滑钢格板作为操作面，平台边缘设置符合安全高度要求的防护栏杆，栏杆采用圆管弯折成型，搭配等距分布的防护立杆，同时在平台侧部设置带防滑踏步的斜向钢梯，梯段两侧同步设置扶手栏杆，满足操作人员上下通行的安全要求。平台上层按照油漆生产的工艺流程排布多台立式反应罐体，每台罐体均配置独立的搅拌驱动装置、进料接口与出料管路，罐体顶部设置操作检修口与安全附件接口，罐体之间通过工业管道依次连通，管道按照物料流向设置合理的弯折角度与支撑结构，管路上配套布置阀门、泵组等输送控制部件，还原真实生产中的物料输送逻辑。模型材质渲染贴合工业实景：钢结构平台采用哑光深灰金属材质模拟碳钢涂装效果，反应罐体采用银灰色哑光金属材质还原不锈钢罐体质感，工艺管道根据物料类型区分配色，防护栏杆采用醒目的亮黄色安全涂装，泵体、阀门等部件采用对应工业配色区分，整体渲染光影自然，清晰呈现各部件的结构层次与装配关系。设计过程中充分考虑生产操作的实用性，在罐体操作位预留足够的检修操作空间，平台支撑立柱的排布避开管路与设备的安装位置，斜梯的倾斜角度符合人体工程学通行要求，管路排布避开人员通行区域，同时兼顾设备安装检修的操作空间，整体布局紧凑合理，既满足油漆生产的工艺排布要求，也符合化工生产装置的安全设计规范，可用于油漆生产车间的方案展示、工艺布局验证、操作人员岗前培训场景使用，完整呈现了油漆生产工段核心装置的结构组成与布局逻辑。
