自动织机ATM纺织机械设备三维结构设计

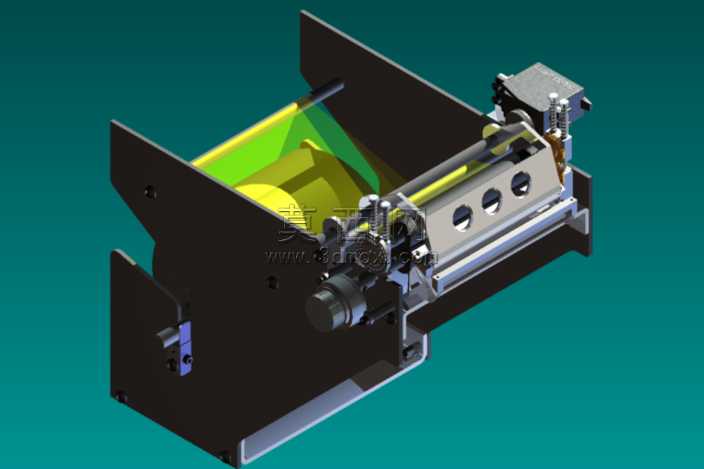

本作品为自动织机ATM的三维结构设计模型，采用专业三维建模软件完成全参数化构建，完整还原设备的装配关系与运行逻辑。建模过程中遵循机械设计的公差配合规范，对每一个零部件进行独立建模后完成虚拟装配，确保各部件间无干涉、运动路径符合实际生产需求。渲染阶段采用工业级材质表现，对设备的金属机架赋予哑光黑磨砂金属材质，还原钣金加工后的表面质感；对内部传动辊轴、导向组件赋予亮面金属材质，体现机加工零件的精密光洁度；对传动带、缓冲部件赋予橡胶类材质，通过调整粗糙度与反光参数区分不同功能部件的材质差异，整体渲染光影采用侧上方主光源搭配环境补光，清晰展现设备内部的结构层次与部件布局。结构设计上，模型完整呈现了自动织机的核心功能模块：两侧立式钣金机架作为承载主体，通过加强筋结构提升整体刚性，内部集成送经机构、卷取机构、开口机构与打纬机构的核心传动组件，导向辊轴采用轴承座定位安装，确保转动过程的同轴度与稳定性；侧边设置驱动电机与传动齿轮组，通过齿轮啮合传递动力，各传动部件的位置经过反复校核，保证动力传递路径顺畅、传动比匹配设计要求；前端设置织物输出导向结构，搭配定位孔位用于安装检测传感器与导向附件，侧边的调节组件可实现张力参数的微调，适配不同纺织原料的加工需求。设计思路围绕自动织机的自动化运行需求展开，在保证结构强度的前提下优化部件布局，减少冗余结构，预留的安装孔位与装配基准完全符合实际设备的加工装配工艺，可直接用于设备结构展示、原理教学与后续优化设计参考，模型的每一处连接结构、紧固件位置都按照实际工业设备的设计规范搭建，完整还原了自动织机从动力输入到织物输出的全流程机械结构逻辑。
