压力校准用自重式压力测试仪结构

在工业计量校准场景中，压力量值的准确传递直接关系到生产过程的参数控制可靠性，从化工反应釜的压力监测到液压系统的压力闭环控制，所有在用压力计都需要定期通过溯源级设备完成精度校验，自重式压力测试仪正是承担这一职能的基准级计量器具，其核心原理是通过标准砝码的重力作用在已知精确截面积的活塞上，生成可复现、高稳定性的标准压力值，以此为参照完成被校压力计的示值误差校准。

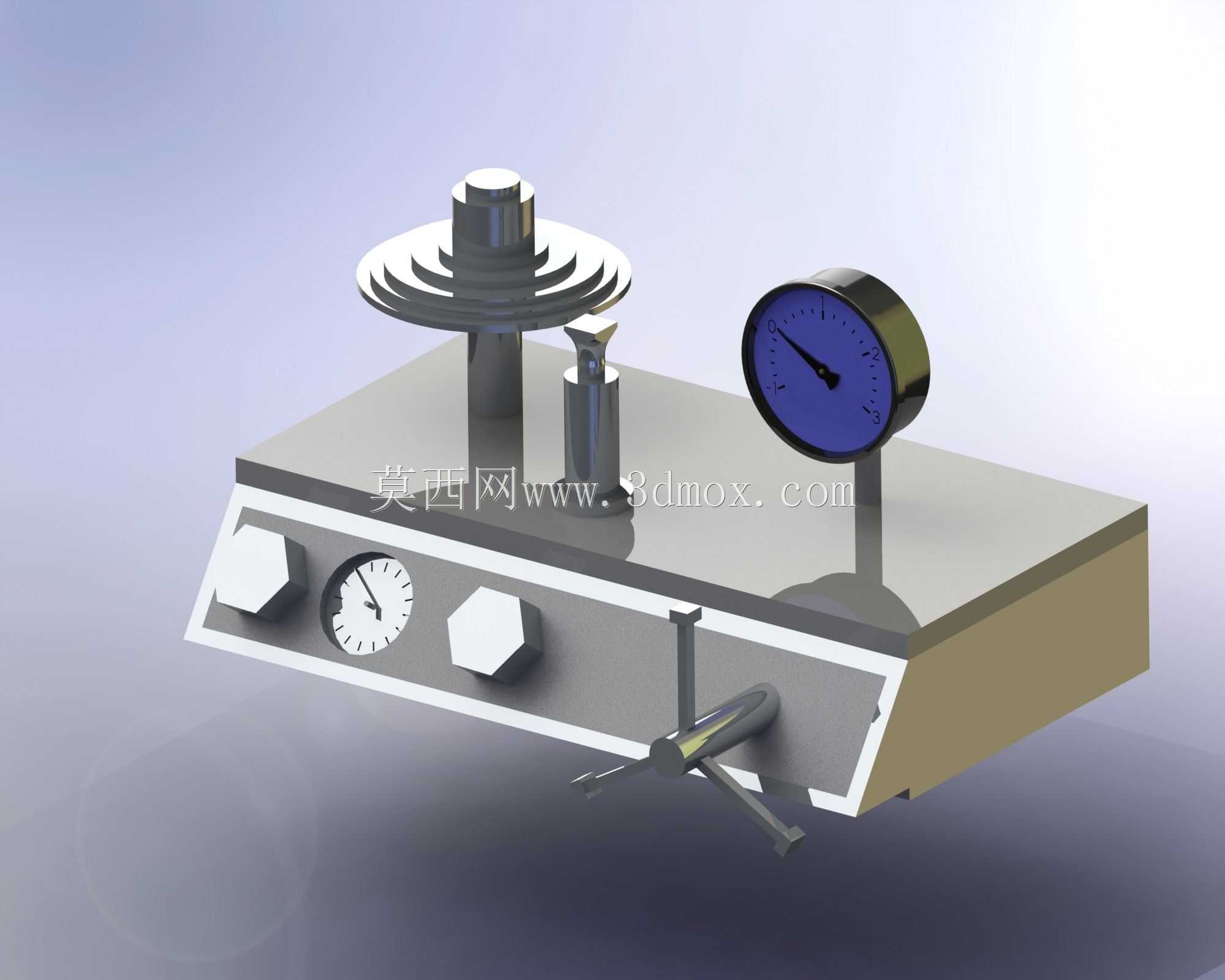

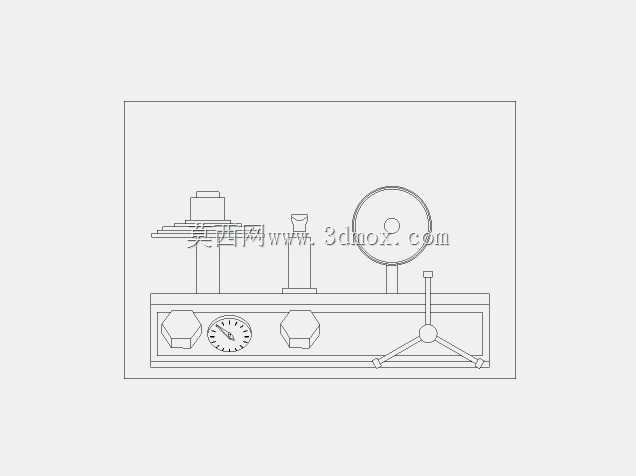

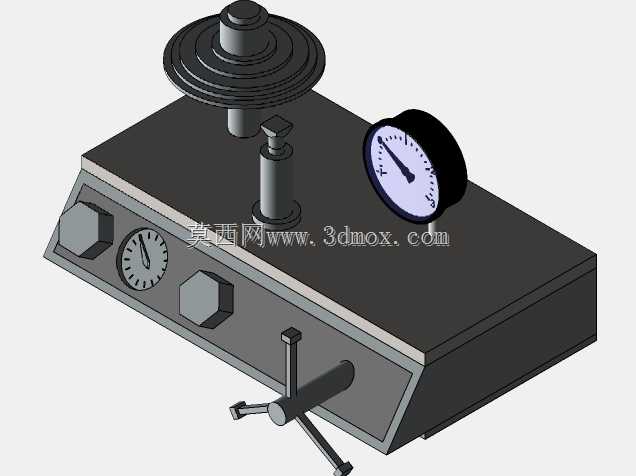

从结构设计逻辑来看，这款自重测试仪的整体布局充分考虑了计量操作的人机工程与量值稳定性需求，主体基座采用高刚性铸铁材质加工，底部设置可调式支撑脚，配合基座正面集成的气泡式水平仪，可在安装调试阶段快速将设备调整至水平状态，避免活塞组件因倾斜产生侧向分力，影响标准压力的输出精度。基座上部的平台作为核心操作区，左侧设置活塞缸安装位，用于装配不同量程对应的活塞-砝码组件，叠放的标准砝码经过严格的质量标定，配合对应截面积的活塞，可覆盖多段压力校准量程，砝码的叠放定位结构设计有同轴导向柱，避免砝码偏载带来的力值偏差。平台右侧预留被校压力表安装接口，接口采用通用标准螺纹连接形式，可适配不同连接规格的弹簧管压力表、压力传感器等被校器件，接口内部的引压通道与基座内部的压力容腔连通，容腔内填充洁净的液压传压介质，通过基座正面设置的两个六角式调压阀，可实现容腔压力的粗调与微调，配合正面下方的手摇式压力生成机构，可平稳地将压力提升至目标校准点，避免压力过冲损坏被校器件。

设备正面集成的小型辅助压力表用于粗显容腔实时压力，帮助操作人员快速判断当前压力区间，减少调压过程的盲目性。从安装边界来看，这款自重测试仪的整体外形尺寸适配常规计量实验室的操作台摆放需求，基座底部的支撑脚调节范围可适应存在一定平面度误差的工作台面，设备后侧预留传压介质加注与排气接口，日常维护时无需挪动整体设备即可完成介质更换与腔室排气操作。在实际使用场景中，这类设备常部署在企业计量室、第三方校准实验室的压力校准工位，相较于电子压力校准装置，自重式测试仪不存在电子漂移问题，量值可直接溯源至质量与长度物理基准，长期稳定性更优，适合作为实验室压力量值传递的基准器具。设计过程中，活塞与活塞缸的配合间隙是核心控制参数，间隙过大会导致介质泄漏引发压力波动，间隙过小则会增大活塞运动的摩擦阻力，导致输出压力存在迟滞误差，因此建模阶段对活塞副的配合公差做了严格定义，同时砝码的重心位置也经过优化，确保叠放后整体重力的作用线与活塞轴线完全重合，避免附加弯矩带来的测量误差。手摇调压机构的传动比经过匹配设计，转动手轮时的压力变化速率平缓，可满足校准过程中逐点逼近目标压力值的操作需求，两个调压阀分别负责大流量快速升压与小流量精细调压，配合使用可大幅提升校准操作的效率。设备的所有外露金属部件都做了防锈处理，避免长期使用过程中锈蚀影响部件配合精度，引压通道的转角处均做了圆弧过渡，减少介质流动阻力，也避免残留气泡影响压力传递的稳定性。
