脚踏支撑轴承二维工程结构设计图

项目分类:通用五金配件 发布时间:2024-12-23 ID:864991
  • 脚踏支撑轴承二维工程结构设计图
  • 脚踏支撑轴承二维工程结构设计图
  • 脚踏支撑轴承二维工程结构设计图
  • 脚踏支撑轴承二维工程结构设计图
  • 脚踏支撑轴承二维工程结构设计图

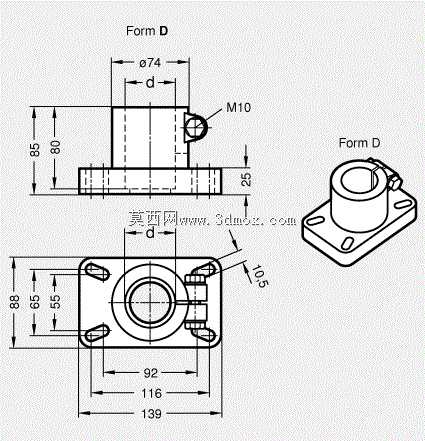

  底板上的安装孔做了差异化设计,两个圆形通孔用于穿装固定螺栓,另外两个带沉台的孔位可以适配不同长度的螺栓,或者在需要定位的场景下加装定位销,避免轴承座在长期受交变载荷的情况下出现移位。凸台部分的阶梯结构是设计的核心,外层的大直径凸台用于承受轴向的踩踏冲击力,内层的轴承安装腔可以直接嵌装标准的深沟球轴承或者滑动轴套,不需要额外设计轴承压盖的配合结构,阶梯的高度差刚好可以卡住轴承的外圈端面,限制轴承的轴向窜动,同时预留的60mm与75mm两个高度尺寸,可以适配不同厚度的脚踏摆臂安装需求,摆臂与轴承内圈配合后,不会与安装底板产生运动干涉。这类脚踏轴承多用于需要人工脚踩触发回转支撑的工位场景,常见于轻工装配线的脚踏定位工装、小型冲压设备的脚踏操作支点、纺织机械的脚踏传动节点,核心作用是为脚踏施力部件提供低摩擦的回转支撑,同时承受脚踏过程中产生的径向载荷与部分倾覆力矩,避免脚踏杆直接与安装机架摩擦磨损,延长操作机构的使用寿命。从图纸的结构设计来看,整体采用方形安装底板加凸台式轴承座的组合结构,方形底板的设置是为了适配多数机架的平面安装需求,不需要额外加工弧形配合面,直接通过螺栓锁紧即可完成固定,降低安装面的加工成本。

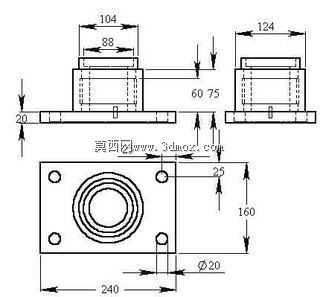

  从尺寸边界来看,安装底板的总长度为160mm,宽度方向的安装孔中心距为124mm,这个尺寸刚好适配常用的4040铝型材机架或者5mm厚的钢板安装面,不需要额外加宽安装位;凸台部分的顶部外径为88mm,总宽度104mm,这个尺寸控制可以保证在脚踏摆臂摆动角度达到30度的时候,摆臂的侧边不会碰到凸台的边缘;底板上的安装孔中心到底板边缘的距离为25mm,这个尺寸符合螺栓安装的最小边距要求,避免螺栓锁紧时底板边缘出现应力开裂;底部的轴孔直径为20mm,是标准的销轴配合尺寸,可以直接采购现成的标准销轴进行装配,不需要单独定制轴件,降低配件采购成本。

  在实际选型应用中,这类轴承结构不需要搭配复杂的润滑系统,只需要在装配时在轴承腔内填充适量的润滑脂,就可以满足长期的往复摆动使用需求,因为脚踏操作的转速极低,通常每分钟摆动次数不超过20次,不会出现高速运转导致的温升问题,所以对轴承的精度等级要求不高,普通级别的轴承就可以满足使用需求。设计的时候特意将轴承座的凸台高度做了差异化区分,两个不同高度的安装位可以适配左右两侧不同的脚踏布局,比如在需要双向脚踏操作的设备上,可以直接镜像使用这个零件,不需要重新设计图纸,减少零件的种类,方便后续的备件管理。

  另外底板的厚度尺寸经过载荷校核,可以承受成年人单脚踩踏的最大冲击力,也就是约1kN的瞬时载荷,不会出现底板变形的情况,凸台部分的壁厚也做了均匀化处理,在铸造或者钣金加工的时候不会出现壁厚不均导致的缩孔或者折弯开裂问题。从安装维护的角度来说,这个结构的拆卸非常方便,只需要拆掉底板上的四个固定螺栓,就可以将整个轴承座从机架上取下,更换内部的轴承或者销轴时,不需要拆解周边的其他传动部件,大幅降低设备的维护停机时间。在三维建模过程中,这个零件的特征逻辑非常清晰,先绘制方形底板的草图,拉伸生成基体后,再绘制凸台的阶梯轮廓,拉伸凸台后切除内部的轴承安装腔与轴孔,最后添加安装孔的特征,所有尺寸都采用对称标注的方式,建模的时候可以利用对称约束减少尺寸标注的数量,同时保证零件的形位公差符合要求,安装孔的位置度公差可以控制在0.2mm以内,保证安装的时候螺栓可以顺利穿装,不会出现孔位错位的问题。
