摆臂式气动夹取机械手结构设计

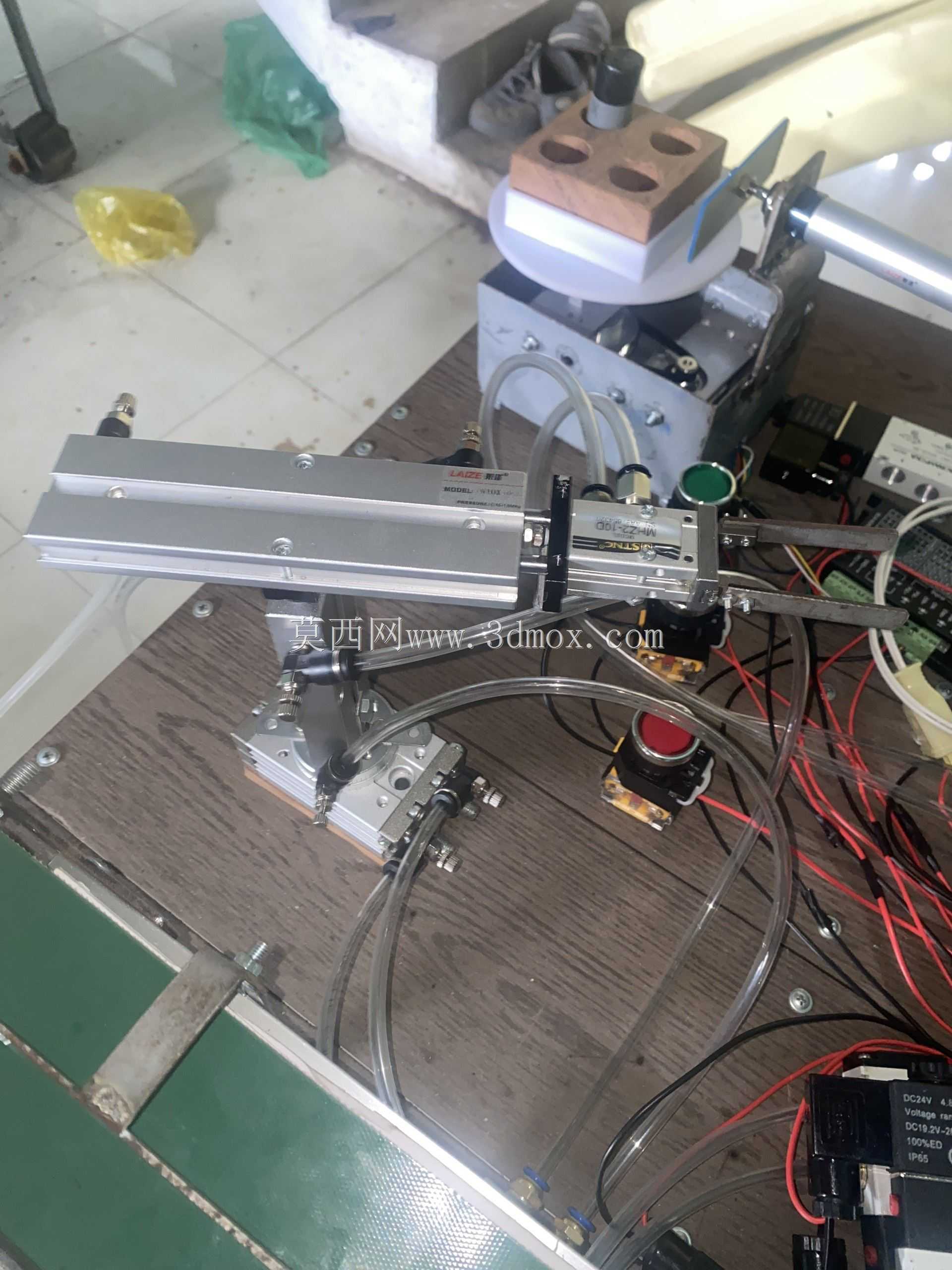

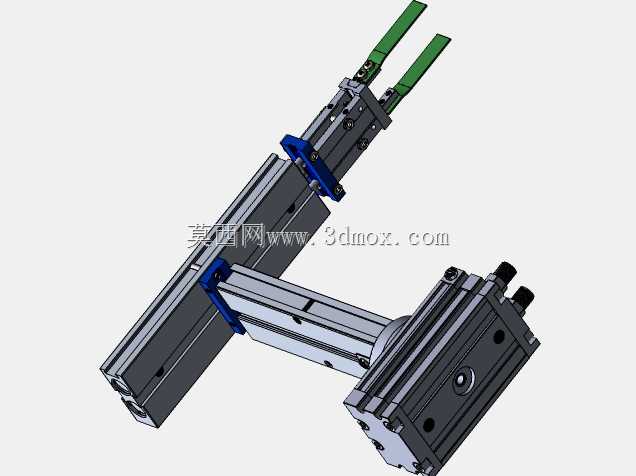

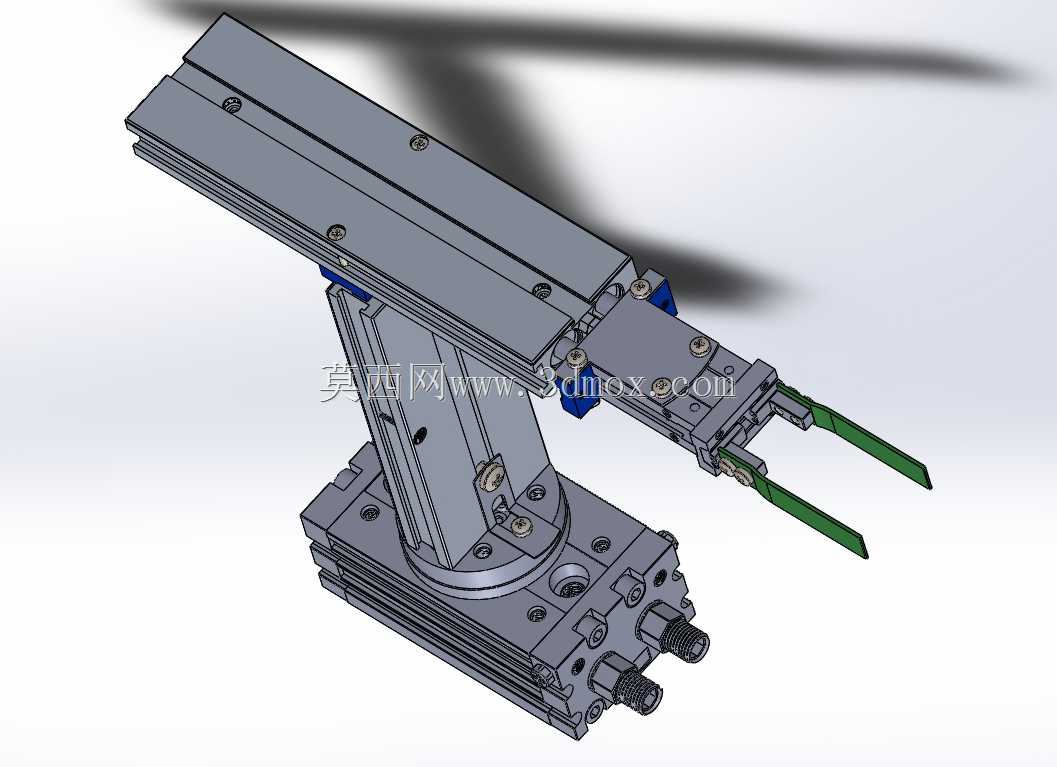

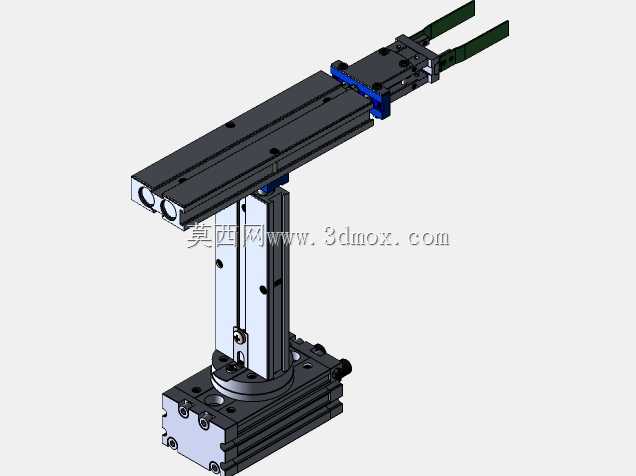

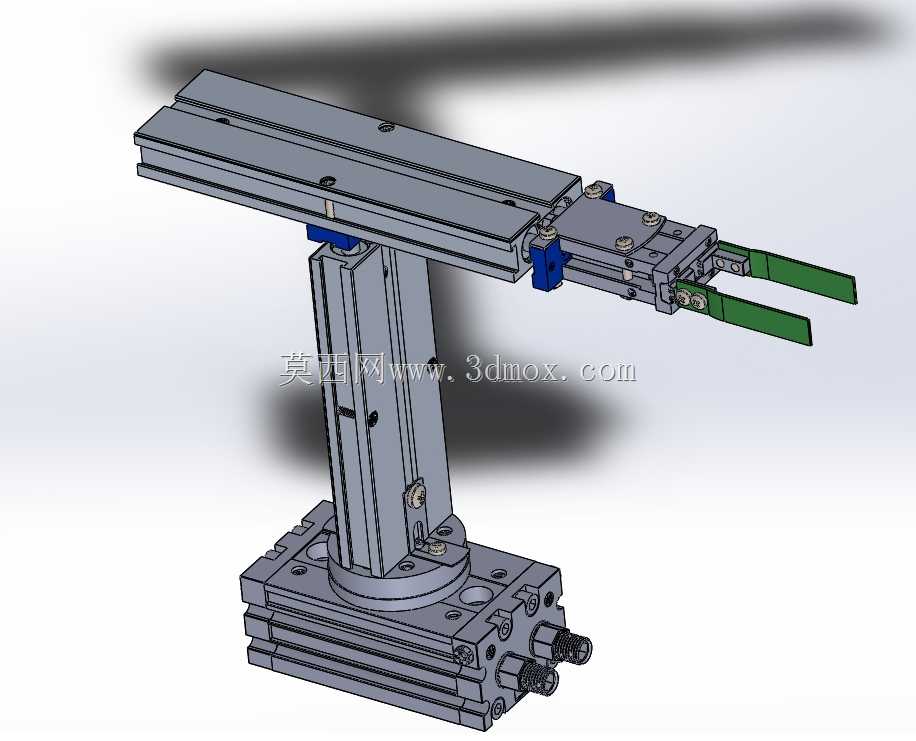

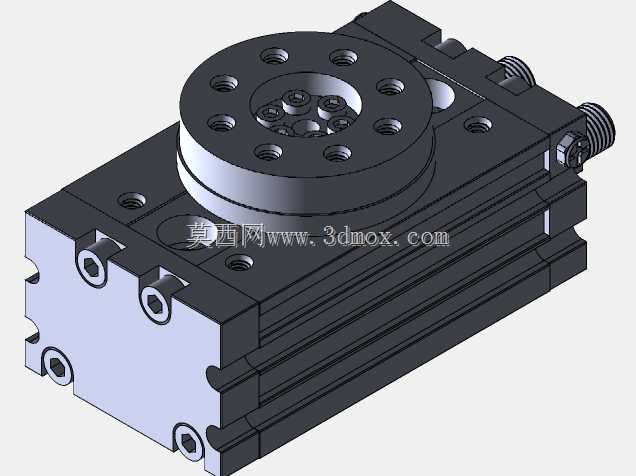

　　该款气动夹取执行机构，主要面向3C电子小零件装配、轻工产品流水线上下料、小型五金件工序转运这类轻载高速作业场景，在短距离点对点搬运、工位间工件转序的工况下适配性极强，相比多关节伺服机器人成本更低、部署更快，针对节拍要求在1秒内、负载不超过500g的重复搬运作业，能稳定发挥气动元件响应快、维护简单的优势。从实际功能来看，整套机构整合了回转摆动、垂直升降、末端夹取三个维度的动作，底部的回转气缸可实现0-180度范围内的角度调整，能覆盖相邻两个工位或者同一工位不同取放位的角度需求，中部的滑台气缸负责垂直方向的行程补偿，可适配不同高度的料台与工装夹具高度差，末端的平行夹指搭配定制的加长夹爪，能避开工件周边的工装干涉，直接伸入狭窄空间夹取片状、小型块状工件，夹指接触面做了防滑结构处理，夹取时不会刮伤工件表面，也能避免高速摆动时工件脱落。

　　设计过程中优先考虑了安装的便捷性，底部安装法兰预留了标准的沉头安装孔位，可直接固定在设备台板、流水线侧边的铝型材支架上，不需要额外加工过渡转接板，安装时只需要保证法兰面的水平度在0.1mm以内，就能避免回转过程中出现卡滞、抖动的问题。整套机构的外形轮廓在收缩状态下，横向占用空间不超过200mm，垂直方向高度不超过280mm，回转半径控制在150mm以内，不会占用过多的设备内部安装空间，对于紧凑布局的自动化专机来说，能有效节省台板安装面积，给其他工装、检测元件留出足够的布置空间。

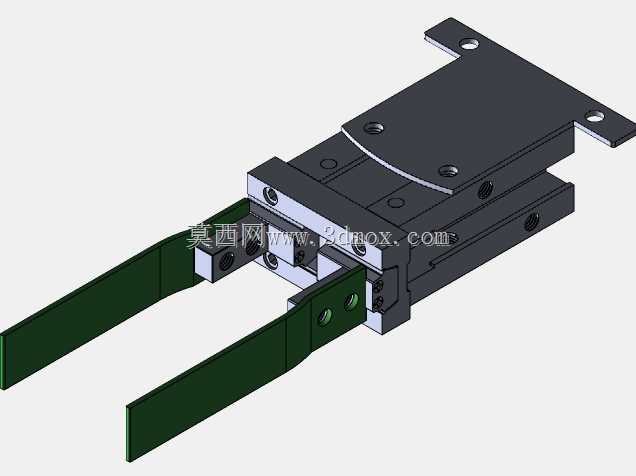

　　结构设计上做了多处细节优化，所有气动管路都内置在结构件的走线槽内，外部没有裸露的气管，避免设备运行过程中气管被其他运动部件剐蹭、拉扯导致的漏气故障，各个运动副的配合面都预留了合适的公差间隙，既保证运动顺滑无卡滞，又不会因为间隙过大导致重复定位精度超差，重复定位精度可以控制在±0.05mm以内，满足大部分轻载装配、上下料的精度要求。末端夹爪的安装位置做了可调节设计，用户可以根据实际夹取的工件尺寸、形状，更换不同规格的夹指，不需要改动主体结构，就能适配不同的生产需求，夹爪的开合行程可以通过夹指上的调节螺钉微调，避免开合行程过大浪费动作时间，也能防止行程过小夹不住工件。在气路配置上，每个气缸的进出气口都预留了标准的快插接头安装位，可直接对接工厂常规的6mm外径气管，供气压力在0.4-0.6MPa范围内都能稳定工作，不需要额外配置增压或者减压元件，接入常规工厂气源就能直接使用。整套机构的运动逻辑简单，只需要通过电磁阀分别控制三个气缸的动作顺序，就能完成“伸出-夹取-提升-回转-下降-放料-复位”的完整作业循环，不需要复杂的运动控制编程，对于普通的设备调试人员来说，只需要简单调整节流阀就能控制各个动作的运行速度，匹配生产线的整体节拍。

　　考虑到长期运行的稳定性，所有滑动配合面都采用了自润滑材质的导向套，不需要定期加注润滑油就能保证长期运行无磨损，气缸本身的密封件也采用了耐磨材质，在常规车间环境下，连续运行的使用寿命可以达到千万次级别，日常维护只需要定期清理夹爪表面的杂物、检查气管接头是否漏气即可，维护成本极低。在实际选型适配时，需要注意确认现场的取放料高度差、回转角度范围、工件重量三个核心参数，如果工件重量超过额定负载，可以更换更大缸径的夹指气缸，如果垂直行程不足，也可以更换不同行程的滑台气缸，主体安装结构不需要做改动，具备较强的适配扩展性。
