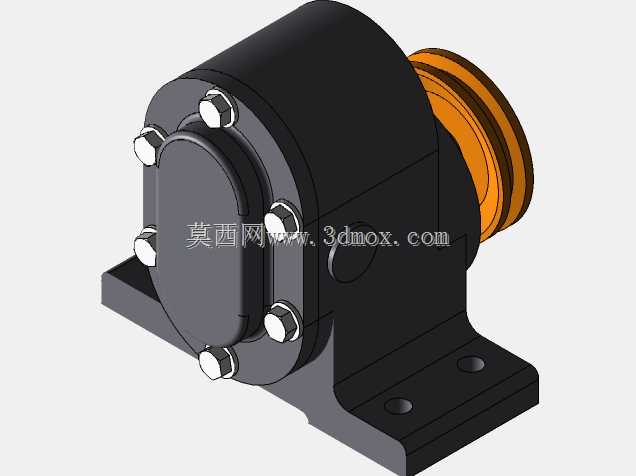

带安装底座的法兰端盖式齿轮传动装置

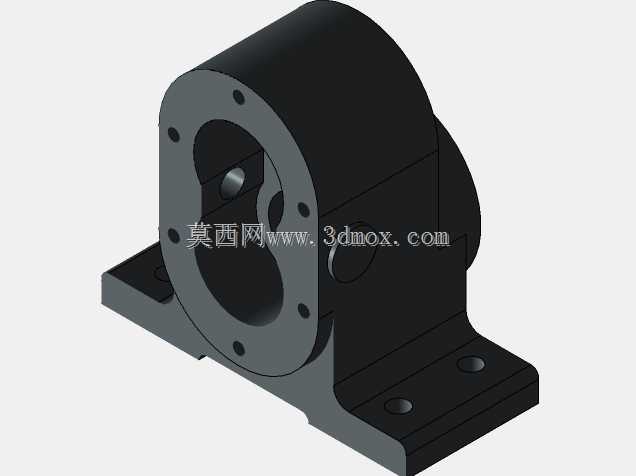

　　在常规中小型工业传动场景里，这类带安装底座的封闭齿轮传动结构，常被用在轻工输送线、小型物料搅拌设备、辅助进给机构的动力传递环节，用来匹配原动机与工作端的转速差，同时承担径向与轴向的载荷传导，避免动力输出端直接承受偏载力矩。从结构设计逻辑来看，整个壳体采用一体化铸造成型的思路，底部的安装座直接与壳体主体连为一体，两个沉头安装孔的孔位公差按照H7级精度预留，安装时可以配合M10的内六角螺栓完成与设备机架的固定，安装面的平面度控制在0.05mm以内，避免装配后壳体出现应力变形，导致内部齿轮啮合间隙不均。

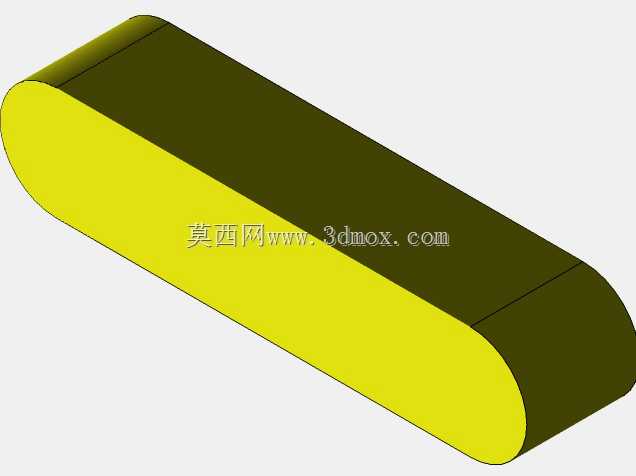

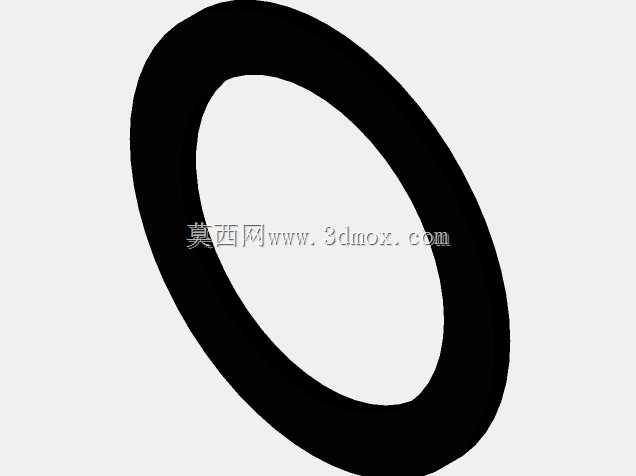

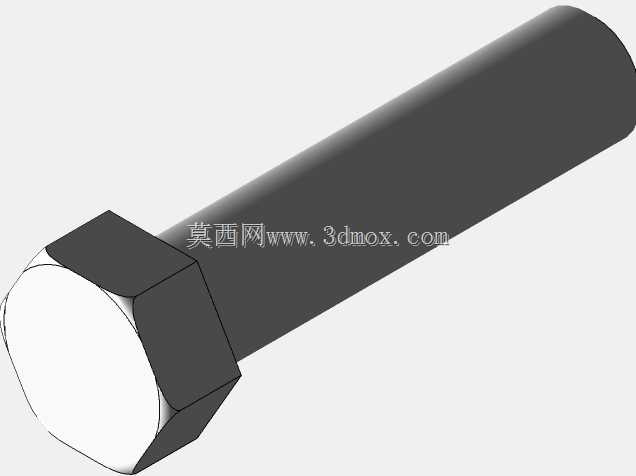

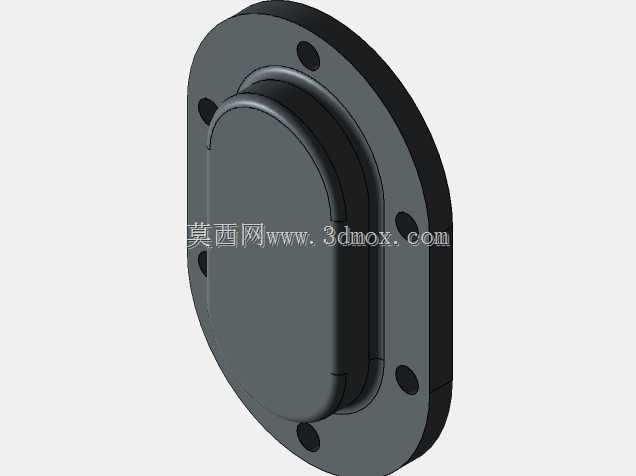

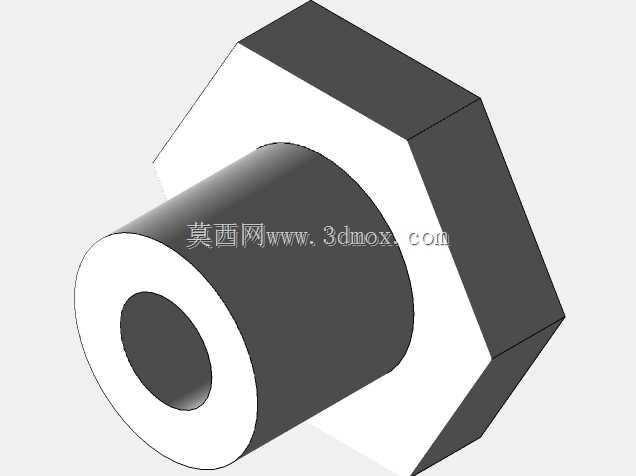

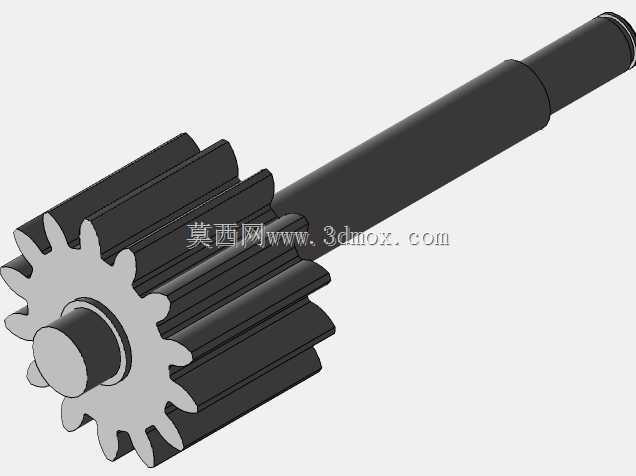

　　端盖部分采用法兰式连接结构，沿圆周均匀布置6颗内六角紧固螺栓，螺栓预紧力按照8.8级强度等级的拧紧力矩控制，端盖与壳体的配合面预留0.1mm的密封胶涂覆空间，既可以防止内部润滑脂泄漏，也能阻挡外界粉尘、切削液进入壳体内部，适配车间多粉尘、有少量切削液飞溅的作业环境。伸出端的带轮连接位采用阶梯轴结构，轴肩位置做了R2的圆角过渡，避免应力集中导致的轴头断裂，带轮安装位的直径公差按照k6级加工，配合平键完成扭矩传递，伸出端的轴颈位置预留了骨架油封的安装槽，可以适配常规TC型骨架油封，满足长期运转的密封需求。

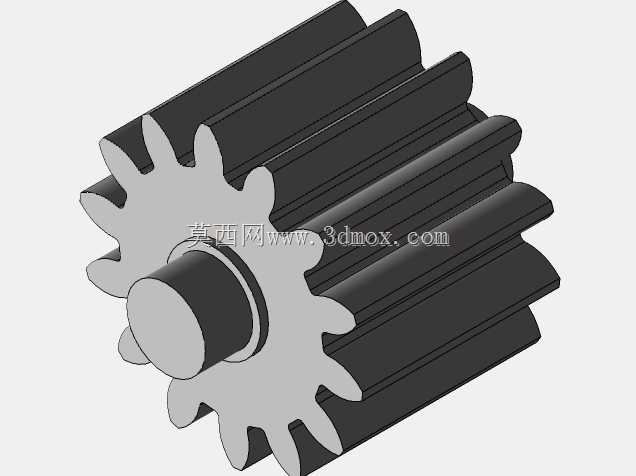

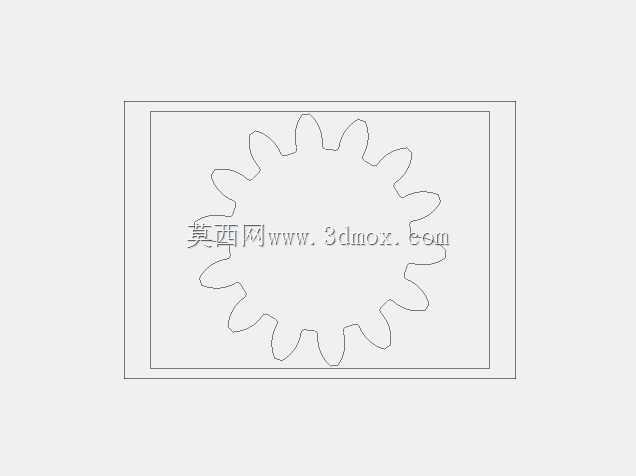

　　设计过程中，内部齿轮腔的容积按照润滑脂填充量占腔体容积1/3的标准预留，既保证齿轮啮合面的充分润滑，也避免润滑脂过多导致运转时温升过高，壳体侧壁的观察位可以在不拆解端盖的情况下，快速检查内部齿轮的磨损情况，降低日常维护的拆解工作量。从安装边界来看，整个装置的总宽度控制在180mm以内，总高度不超过150mm，轴向总长度（含伸出带轮部分）控制在220mm，底部安装孔的中心距为120mm，在设备布局时不需要预留过大的安装空间，适合集成在结构紧凑的中小型自动化设备内部。端盖的法兰外圆直径为120mm，拆卸时可以用常规的三爪拉马完成端盖拆解，不需要定制专用拆卸工具，日常维护的通用性较强。

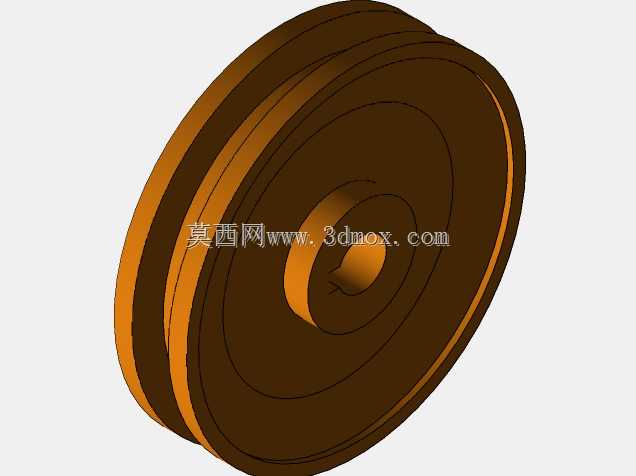

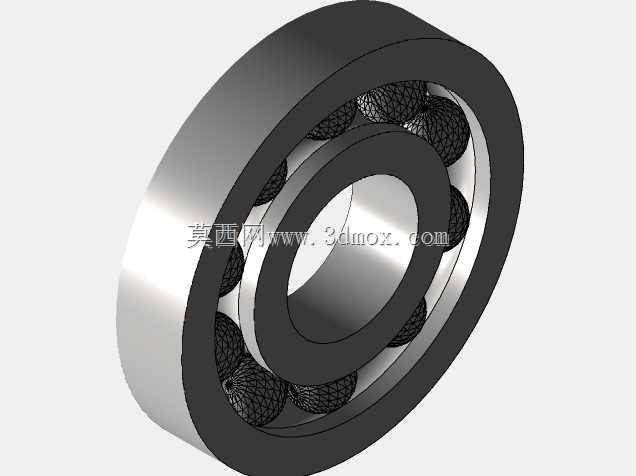

　　伸出端的带轮采用橙色工程塑料材质，既降低了运转时的传动噪音，也能在出现过载时通过带轮的微量形变起到缓冲保护作用，避免硬连接导致的齿轮断齿故障。壳体表面做了发黑处理，具备基础的防锈能力，适合在常规室内工业环境下长期使用，不需要额外做表面防腐处理。在结构强度校核阶段，壳体的壁厚设置为8mm，按照传递1.5kW额定功率、输出转速120r/min的工况做有限元分析，壳体的最大应力出现在安装座与主体的连接位置，应力值远低于铸铁材料的许用应力，长期满负载运转不会出现壳体开裂的问题。轴系部分采用两端深沟球轴承支撑的结构，轴承选型按照额定动载荷是实际工作载荷3倍的标准选取，保证轴承的额定使用寿命不低于20000小时，减少日常维护的轴承更换频率。
