轴径50mm剖分式套筒联轴器结构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:865288
  • 轴径50mm剖分式套筒联轴器结构设计
  • 轴径50mm剖分式套筒联轴器结构设计
  • 轴径50mm剖分式套筒联轴器结构设计
  • 轴径50mm剖分式套筒联轴器结构设计
  • 轴径50mm剖分式套筒联轴器结构设计
  • 轴径50mm剖分式套筒联轴器结构设计

在中小功率传动系统的轴系连接场景里,这类剖分式套筒联轴器一直是维修改造、现场装配场景下的常用连接件,区别于整体式套筒联轴器必须轴向移动轴段才能拆装的局限,剖分结构的设计初衷就是解决已就位轴系无法轴向挪动时的连接需求,常见于输送线辊道传动、小型风机组、轻工设备的动力输出端连接,尤其适合后期运维阶段需要快速更换传动部件、不具备大范围拆解轴系条件的工况。

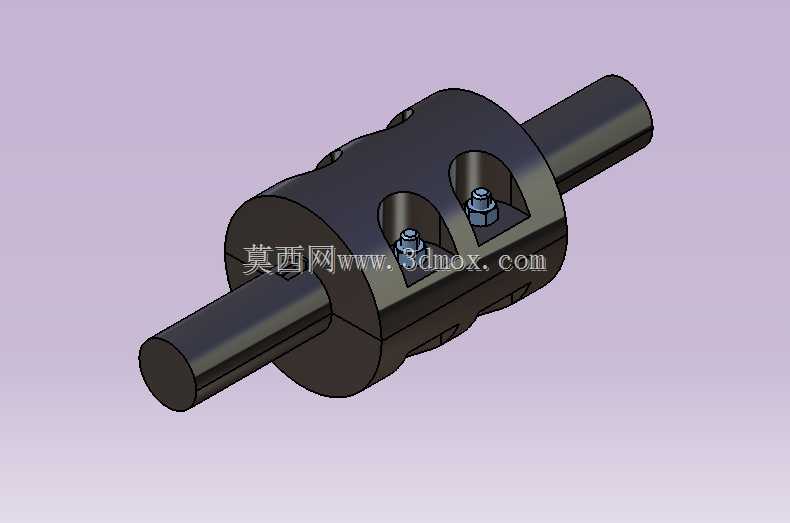

从功能特性来看,这款联轴器依靠两半对合的套筒基体抱紧两侧对接轴段,通过套筒上的紧定螺钉压合轴面实现周向固定,以此传递工作扭矩,相比凸缘联轴器不需要在轴端加工法兰安装位,相比弹性套柱销联轴器没有易损的弹性元件,结构刚性更强,对中性表现稳定,适合转速不高、载荷平稳、无频繁正反转冲击的传动场合。实际选型使用时需要注意,这类联轴器不具备补偿两轴相对偏移的能力,安装时需要保证两侧轴段的同轴度偏差控制在允许范围内,否则会加剧轴承受力,带来额外的振动损耗。

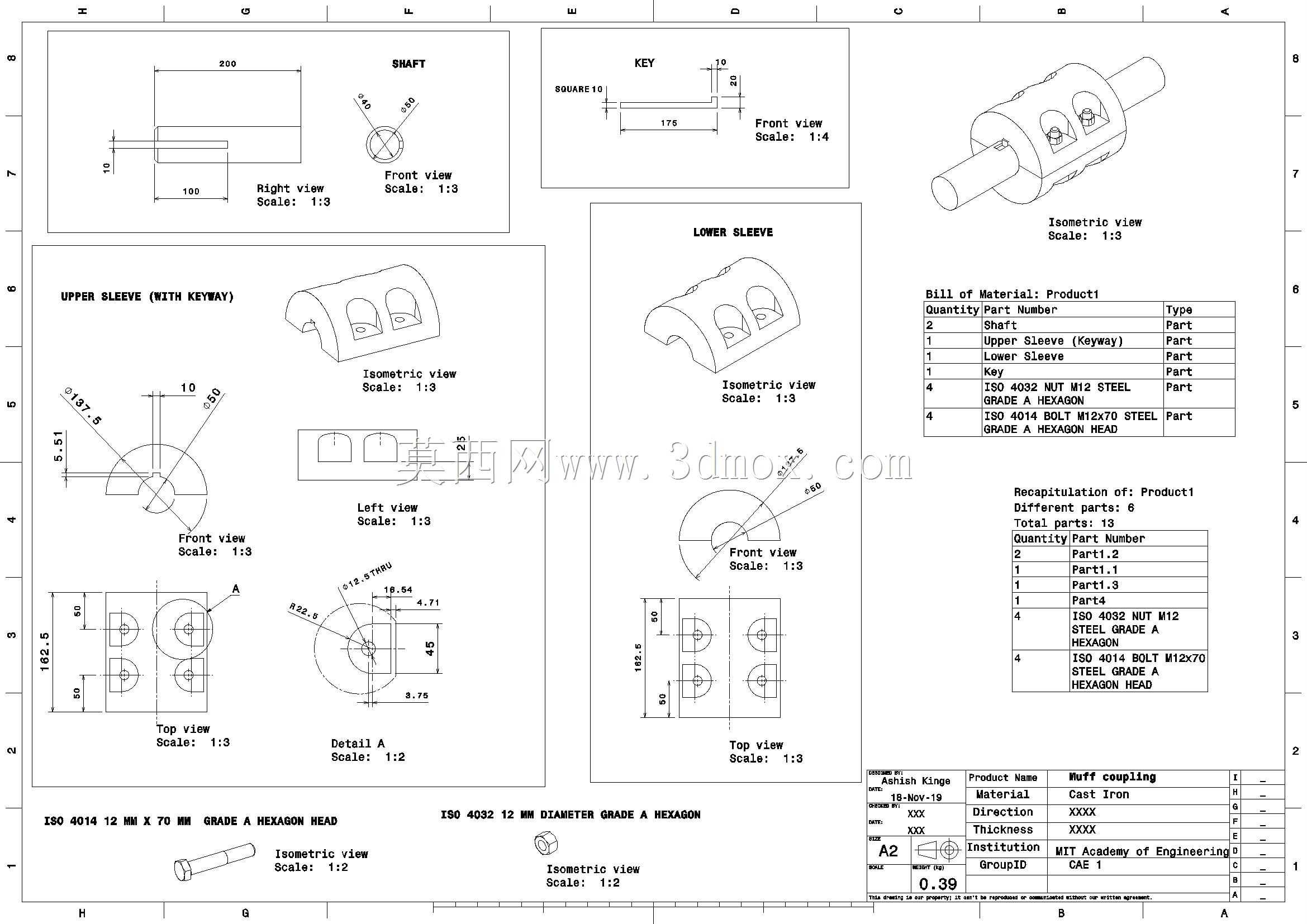

设计层面上,这款轴径50mm的规格完全是按照机械设计的经验关系推导而来,没有做参数化关联,建模时优先保证了装配贴合面的精度:两半套筒的对合面做了平面贴合处理,套筒内孔直径按照过渡配合的公差带取值,保证抱紧后不会出现轴与套筒的相对滑动;紧定螺钉的安装位开设有沉孔,螺钉拧紧后头部不超出套筒外圆,避免运转时带来额外的风阻与安全隐患;套筒两端的内孔边缘做了小尺寸倒角,既方便安装时对准轴端,也能避免锐边划伤轴表面。套筒的外圆尺寸、整体长度都是匹配50mm轴径的扭矩传递需求设定,壁厚取值兼顾了强度要求与结构紧凑性,不会因为壁厚过大造成整体重量冗余,也不会因为壁厚不足导致传递额定扭矩时出现套筒胀裂的问题。

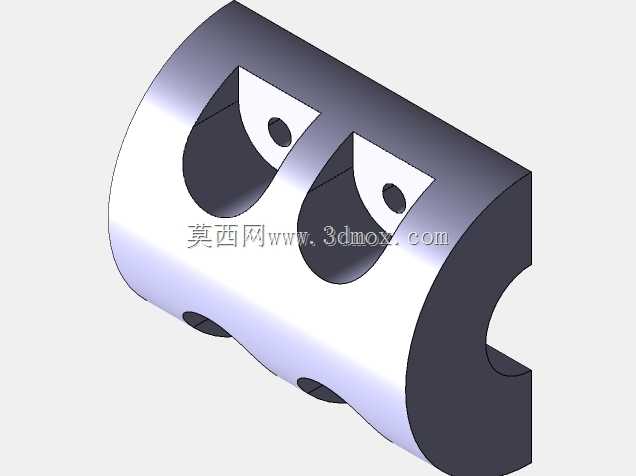

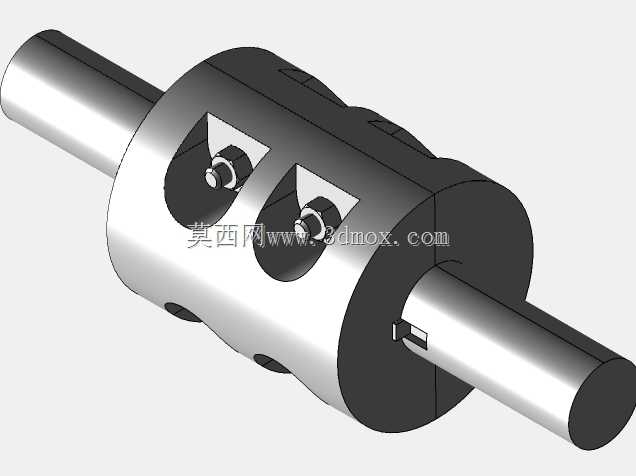

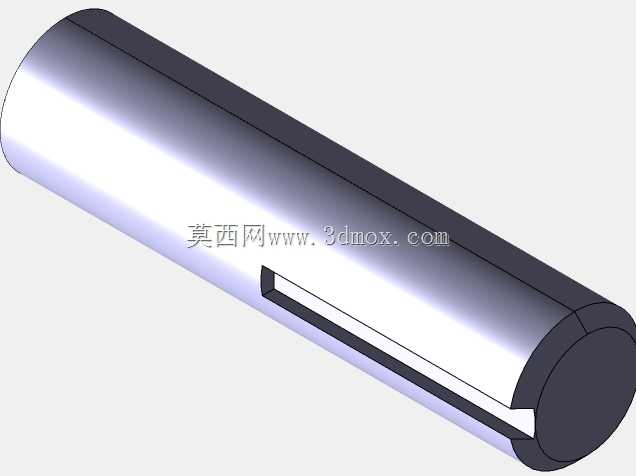

从安装边界来看,这款联轴器不需要额外的轴向安装空间,只需要将两半套筒扣合在两侧对接的轴端,保证两轴的对接端面处于套筒的中间位置,交替拧紧对合面的连接螺栓与径向的紧定螺钉即可完成安装,不需要对轴端做额外的键槽加工(当然如果传递扭矩较大的工况,也可以配合平键使用进一步提升连接可靠性),安装时不需要移动两侧的电机或负载设备,只需要预留出扳手拧紧紧固件的操作空间即可,对于现场改造项目来说,能大幅缩短停机装配的时间。实际使用中,这类剖分套筒联轴器的维护成本极低,日常只需要定期检查紧固件是否出现松动即可,没有需要定期更换的易损零件,在环境洁净、无强腐蚀的工况下使用寿命很长。建模过程中也充分考虑了加工工艺性,两半套筒的结构完全对称,采用圆钢下料后铣削对合面、钻镗内孔、加工螺纹孔即可完成加工,没有复杂的曲面结构,普通的机加工设备就能完成制造,生产成本可控,适合批量应用在标准化的传动单元中。需要注意的是,这类刚性联轴器对安装对中精度要求较高,如果现场轴系存在较大的角向或径向偏移,不建议选用该结构,否则会在运转过程中产生较大的附加载荷,影响整个传动链的使用寿命。
