50mm直径工具钢铲形钻头三维设计作品

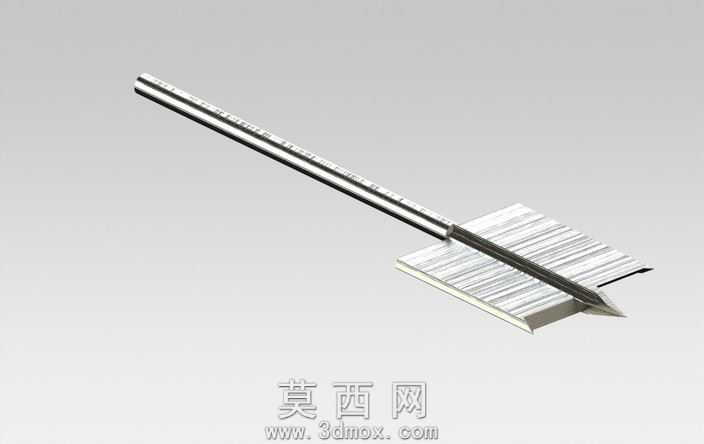

本作品为50mm直径规格的铲形木工钻头三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循木工刀具的实际生产尺寸标准，对钻头的各个结构细节进行了1:1还原。首先从钻柄部分开始建模，采用圆柱形长直柄结构，建模时对柄部的夹持接触面做了平整度优化，保证后续装配到钻夹头时的同轴度精度，柄部表面添加了细微的滚花纹理特征，模拟真实产品的防滑设计，提升模型的真实感。接下来是钻身过渡段的建模，从圆柱柄到铲形切削头部做了平滑的锥度过渡，避免应力集中的结构缺陷，过渡段的壁厚参数按照工具钢材料的抗弯强度要求设定，保证结构强度符合实际使用需求。切削头部是本次建模的核心部分，铲形切削刃采用对称式双主刃设计，建模时精准绘制了切削刃的前角、后角参数，保证刃口角度符合木工钻孔的切削需求，能够顺畅切削木材纤维，减少钻孔时的毛刺问题；横刃部分做了精准的修磨造型，还原真实铲钻的定心结构，保证钻孔时的定位精度，避免钻孔偏移。头部的排屑槽采用宽幅浅槽设计，建模时对槽面做了光滑曲面处理，模拟真实刀具的抛光表面，保证木屑能够顺畅排出，减少钻孔堵塞的问题。材质渲染阶段，整体模型赋予工具钢材质，调整金属材质的粗糙度、反射率参数，还原高速工具钢经过淬火处理后的银灰色金属质感，切削刃部分做了高光处理，模拟刃口精磨后的亮面效果，排屑槽部分添加细微的拉丝纹理，还原刀具加工后的表面质感。渲染场景采用简洁的中性灰背景，搭配柔和的三点布光，清晰展现钻头的整体结构和细节特征，方便使用者观察各个部位的结构设计。整个模型的结构完全符合木工铲钻的实际工作原理，各部分尺寸参数经过校验，可用于刀具结构展示、木工工具教学演示、产品设计参考等场景，模型包含完整的特征树，可根据需求修改直径、刃长、柄长等参数，适配不同的设计使用需求。
